FTC2012滚球竞赛参赛机器人结构设计

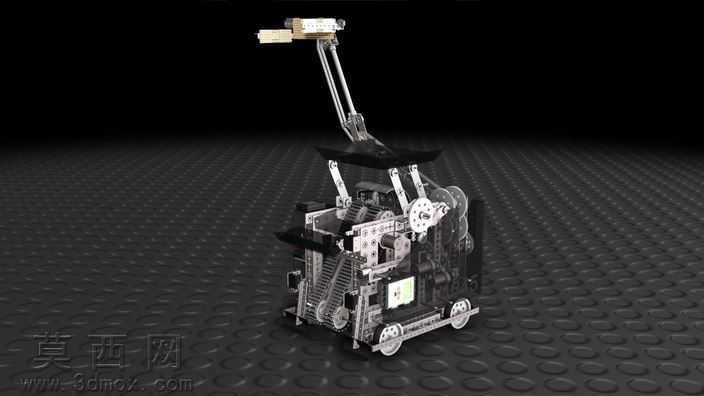

本作品为面向FTC2012滚球竞赛任务开发的参赛机器人三维设计成果，整体建模过程围绕赛事规则要求展开，在Autodesk Inventor平台中完成全零部件参数化建模与整机虚拟装配，通过渲染输出高还原度的展示效果图，清晰呈现机器人的整体布局与功能模块细节。整机采用轮式移动底盘作为承载基础，底盘两侧布置驱动轮组，搭配从动支撑轮保证移动过程的稳定性与转向灵活性，底盘框架采用轻量化型材搭建，在保证结构强度的前提下尽可能降低整机自重，为上层功能机构预留充足的负载空间与安装位置。底盘上方集成多级升降执行机构，采用平行连杆搭配线性传动组件的结构形式，可实现末端执行器的大行程高度调节，能够覆盖竞赛场景中不同高度的取球、放球作业位置，升降机构的传动路径经过反复优化，通过齿轮与同步带的组合传动保证升降动作的平稳性，避免作业过程中出现卡顿或位置偏移问题。末端搭载针对滚球任务定制的拾取投放机构，可完成竞赛用球的稳定夹持、转运与精准投放，机构的开合行程与夹持力度经过参数化调试，适配赛事指定用球的尺寸与重量特性。整机内部预留了控制元件、动力电源与传感模块的安装位，所有走线槽位在建模阶段同步完成规划，避免实际装配时出现线路干涉问题。设计过程中针对各运动部件做了完整的干涉检查，通过虚拟运动仿真验证了底盘移动、机构升降、末端执行的全流程动作逻辑，确保各机构在极限行程位置也不会发生结构碰撞，同时对关键受力部件做了结构强度校核，优化了局部壁厚与支撑结构，在满足竞赛负载要求的同时减少不必要的材料冗余。渲染阶段为不同材质的零部件赋予了对应质感，金属结构件、传动零件、非金属板材与轮组的材质表现区分清晰，配合场景光影效果直观展现机器人的真实装配状态，整体设计完全围绕滚球竞赛的得分需求展开，各功能模块的布局紧凑合理，兼顾了动作效率与运行稳定性，能够满足赛事中快速移动、精准取放球的任务要求。
