FANUC M420iA码垛工业机械手三维设计

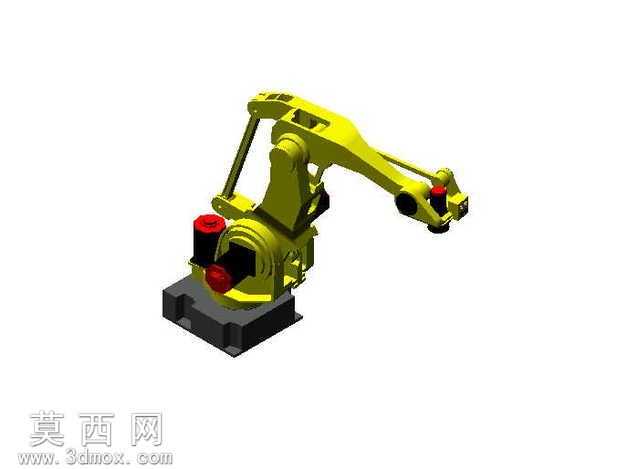

本模型为FANUC M420iA码垛机械手的三维数字化设计成果，整体建模过程严格遵循发那科该款码垛机器人的真实结构比例与运动逻辑，在三维建模环境中完成了全零部件的参数化搭建。建模阶段首先从基座部件开始，还原了厚重的铸铁安装基座结构，对基座的安装孔位、支撑筋位、回转支承安装位都做了精准的特征还原，保证基座部分的结构强度表现与实际产品一致。随后依次搭建腰座回转结构、大臂铰接结构、小臂传动结构、腕部末端执行器安装结构，每一处铰接旋转副都按照真实机械的运动范围做了约束设置，可完整模拟码垛作业中的抬臂、回转、俯摆、末端旋转等全流程动作。材质渲染阶段，针对机械手不同部件的材质特性做了区分设置：主体机械臂结构采用亮黄色工业烤漆材质，还原了发那科机器人标志性的外观配色，调整了漆面的反光度与粗糙度参数，模拟工业金属漆面的哑光质感；基座部分采用深灰色铸铁材质，添加了细微的铸造纹理与表面磨砂效果，还原铸铁部件的厚重质感；关节处的驱动电机端盖、密封部件采用红黑配色的工程塑料与金属烤漆搭配，传动连杆部分做了金属哑光处理，末端法兰盘采用亮面金属材质，区分不同功能部件的视觉差异。结构设计上还原了该款码垛机械手的平行四边形连杆传动结构，该结构是码垛机器人实现大负载平稳搬运的核心设计，建模时精准还原了连杆的铰接点位与长度比例，保证机械臂在运动过程中末端始终保持水平状态，符合码垛作业中对物料姿态稳定的要求。整体模型完整呈现了该款码垛机械手的外观形态与内部铰接结构，可用于自动化码垛工作站的布局仿真、产线方案演示、机器人运动路径模拟等场景，模型的各部件可单独拆分编辑，方便后续添加末端夹爪、吸盘等执行机构，适配不同的码垛物料搬运需求。
