四轴码垛工业机械臂三维设计作品

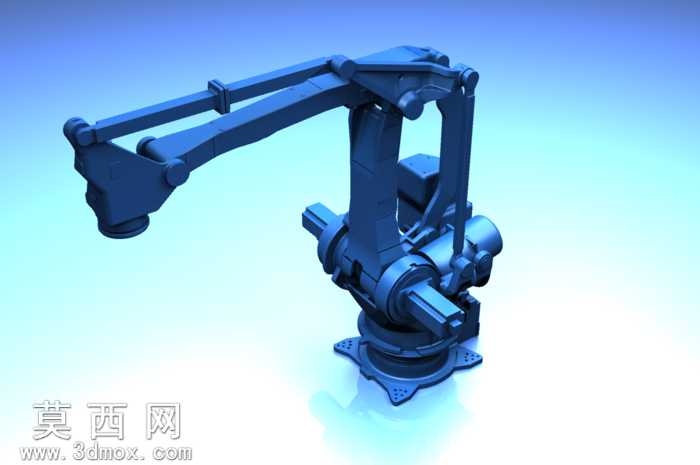

本作品为面向物料搬运、堆垛作业场景设计的四轴码垛工业机械臂，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循工业机械臂的实际运动逻辑与装配公差要求，对每一处连接关节、传动结构、安装基座都做了精细化的特征还原。模型渲染阶段采用哑光金属材质模拟工业机械臂的铸铁机身质感，搭配渐变浅蓝背景做光影渲染，通过柔和的环境光与定向补光突出机械臂的轮廓立体感，各关节处的转动副、连接螺栓、管线预留位都做了清晰的材质区分，底座的安装孔位、臂身的加强筋结构都按照真实工业设备的设计规范做了细节刻画。结构设计上，该机械臂采用大负载四轴布局，腰部回转关节支撑整臂的水平方向转动，大臂与小臂的铰接结构实现垂直平面内的大范围抬升与伸展，末端法兰预留标准工装接口，可适配不同类型的夹爪、吸盘等执行器，整体结构兼顾大作业半径与高负载能力，能够满足生产线末端的物料码垛、工件转运、箱体堆叠等典型作业需求。设计过程中重点考量了机械臂的运动干涉问题，通过三维软件的运动仿真模块对各轴的运动行程做了模拟验证，确保臂身在全行程运动过程中不会出现结构碰撞，同时对臂身的受力结构做了优化，在保证结构强度的前提下尽可能减少冗余材料，降低臂身自重带来的负载损耗。各关节处的传动结构预留了伺服电机、减速器的安装空间，基座的固定孔位按照通用工业安装标准设计，可直接对接实际生产线的安装布局，模型整体结构完整，装配关系清晰，可用于自动化生产线方案展示、机械臂教学演示、虚拟调试场景搭建等用途。
