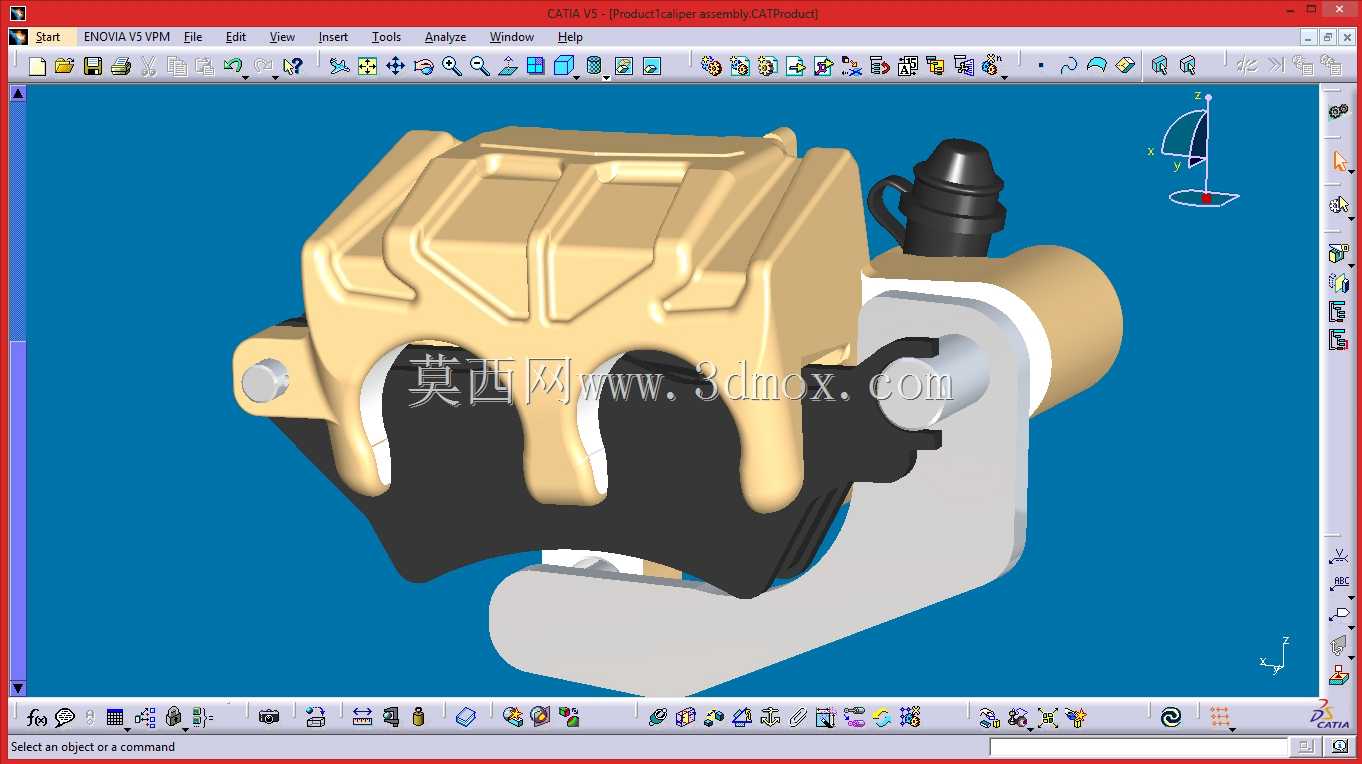

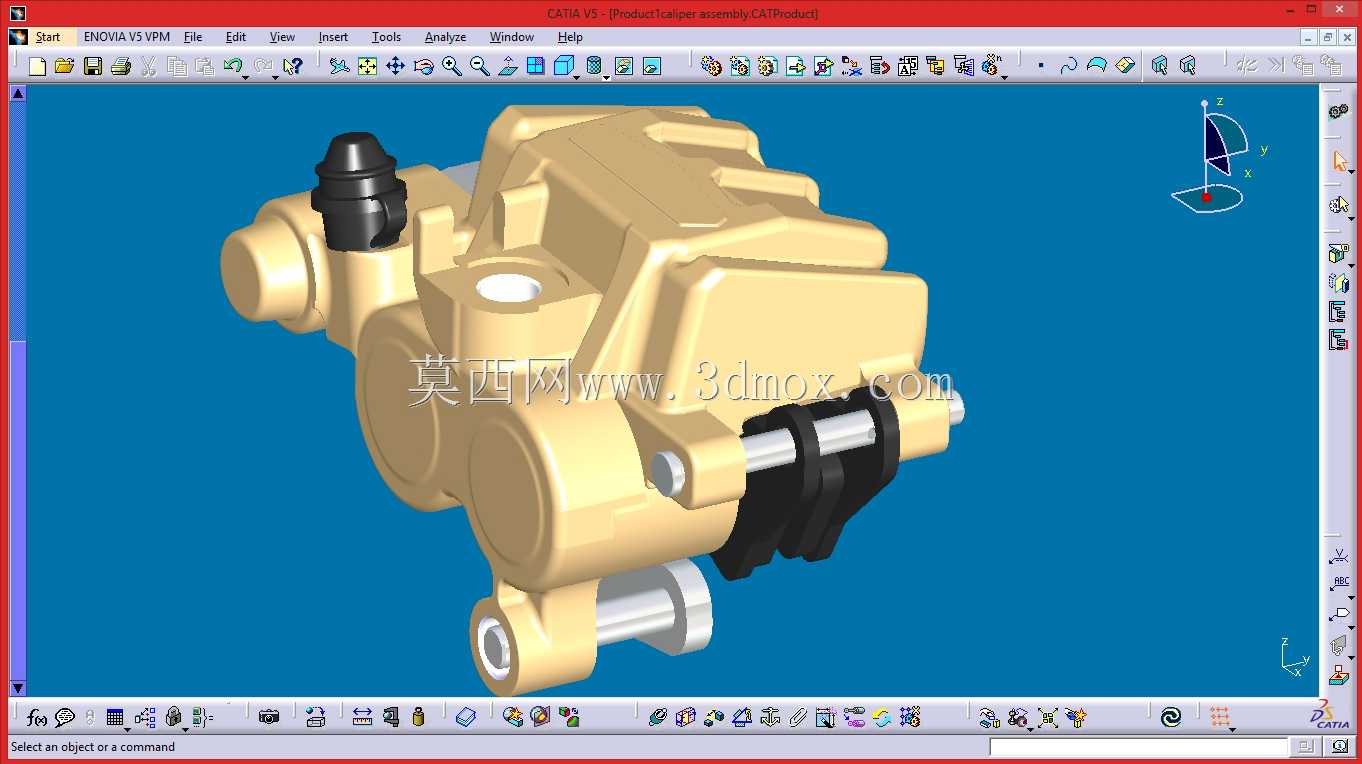

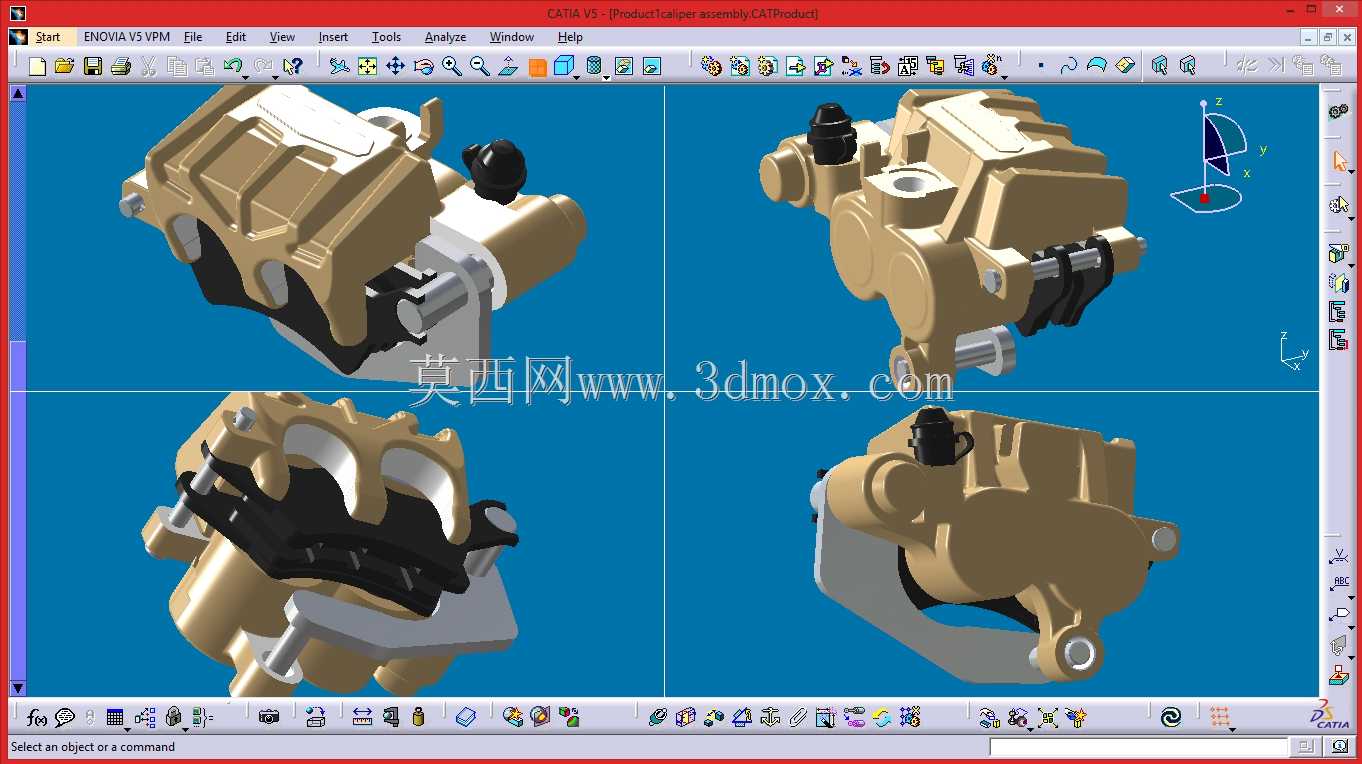

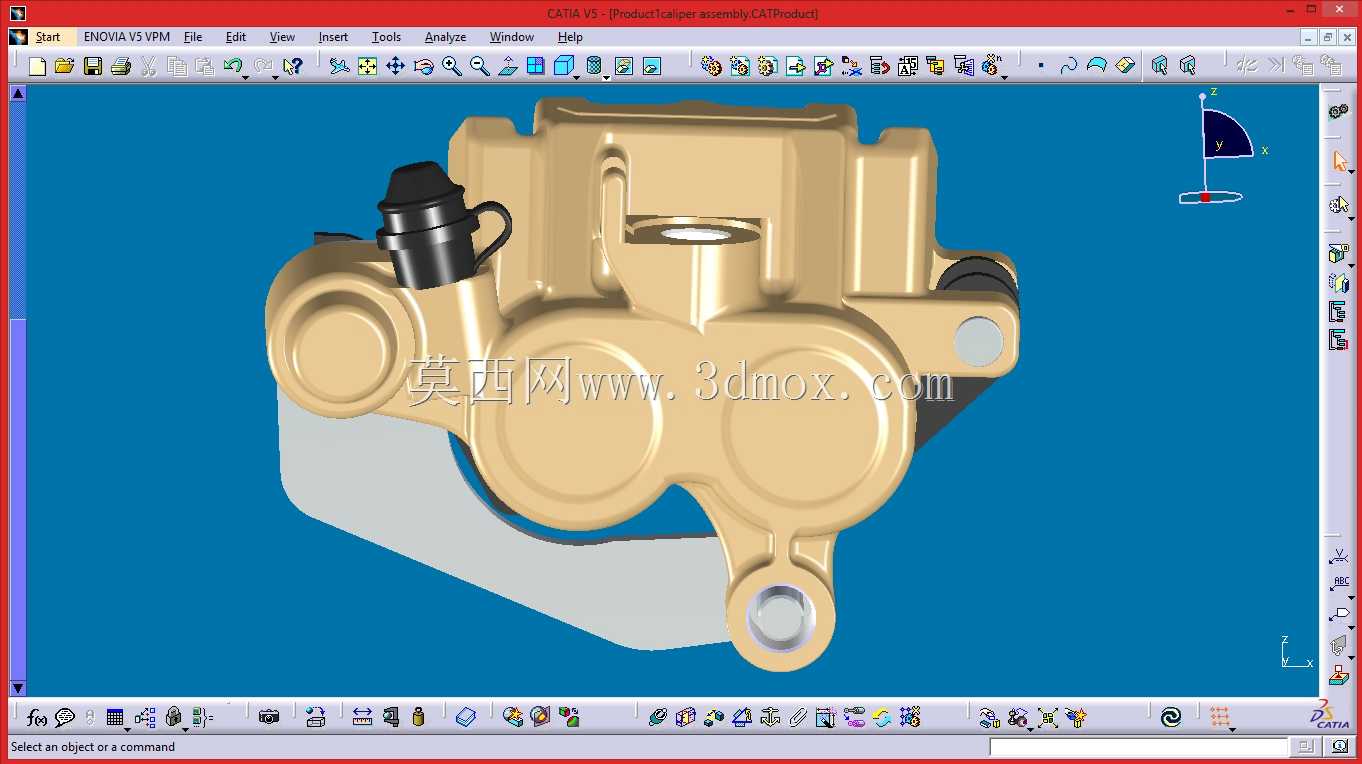

铃木乘用车辆液压制动卡钳结构设计

该制动卡钳为乘用车辆盘式制动系统的核心执行部件，主要应用于小型家用乘用车的前轮或后轮制动回路中，是车辆行驶安全体系里直接决定制动效能的关键组件。在实际行车场景中，当驾驶员踩下制动踏板时，制动主缸输出的高压制动液会通过管路进入卡钳内部的液压缸，推动活塞将制动片压紧在随车轮同步转动的制动盘端面，依靠摩擦片与制动盘之间的滑动摩擦力消耗车轮的转动动能，最终实现车辆减速或驻车的功能，同时该结构也承担着制动过程中摩擦副热量传导、制动间隙自动补偿的作用。

从功能特性来看，这款卡钳采用浮动式钳体结构设计，相比固定式卡钳拥有更少的液压油缸数量，整体结构更紧凑，重量更轻，能够适配小型乘用车的轮辋内部安装空间，同时浮动结构可以在制动过程中自动调整钳体位置，让内外两侧制动片的磨损量更均匀，有效延长摩擦片的更换周期，降低日常使用的维护成本。钳体本体采用高强度铸造成型，油路集成在钳体内部，减少了外接管路的泄漏风险，同时预留了排气螺钉安装位，方便维保过程中排出制动回路内的空气，避免气阻导致的制动踏板发软、制动力不足问题。

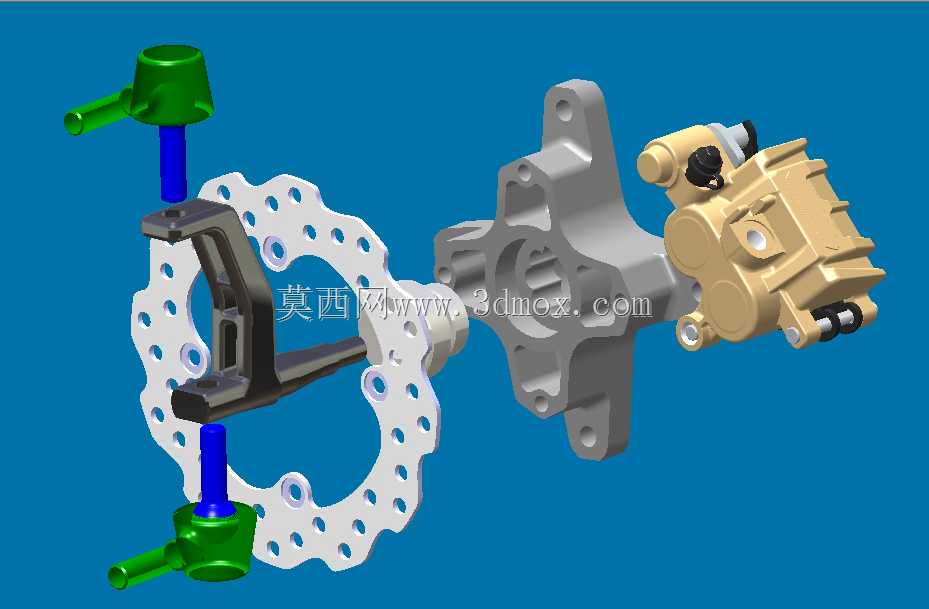

设计过程中，工程师首先围绕目标车型的轮辋内径、转向节安装点位、制动盘直径与厚度参数确定了卡钳的整体外轮廓边界，确保卡钳在车轮上下跳动、转向最大角度时不会与轮辋、悬架摆臂、防尘罩等周边部件发生运动干涉。安装端的两个固定螺栓孔位严格匹配对应车型转向节的安装凸台尺寸，中心距与螺栓孔径按照整车制动载荷要求做了强度校核，保证紧急制动时钳体不会出现位移或断裂。钳体的活塞直径经过制动力矩匹配计算，能够在常规制动液压力下输出足够的夹紧力，满足车辆满载状态下的制动距离要求，同时避免制动力过大导致的车轮过早抱死问题。外形上做了多处圆弧过渡处理，既减少了应力集中风险，也优化了轮腔内部的空气流动路径，帮助制动摩擦副在连续制动后更快散热，降低热衰退对制动性能的影响。
