Wilwood四活塞制动卡钳带制动片固定杆外转子结构

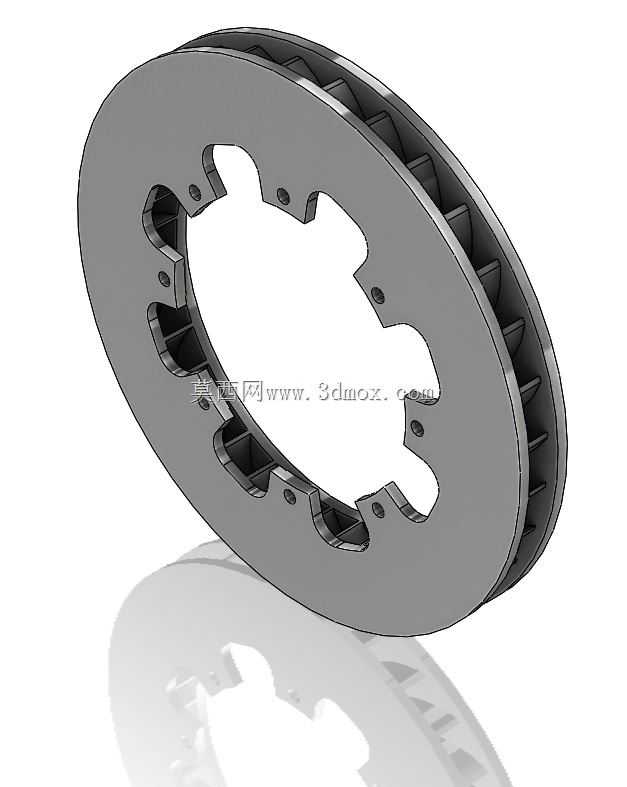

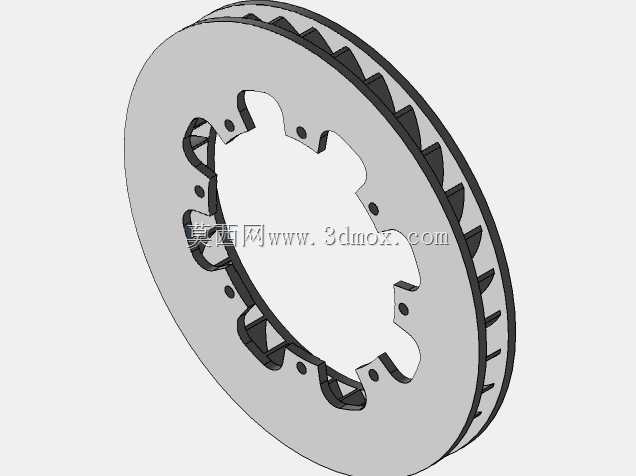

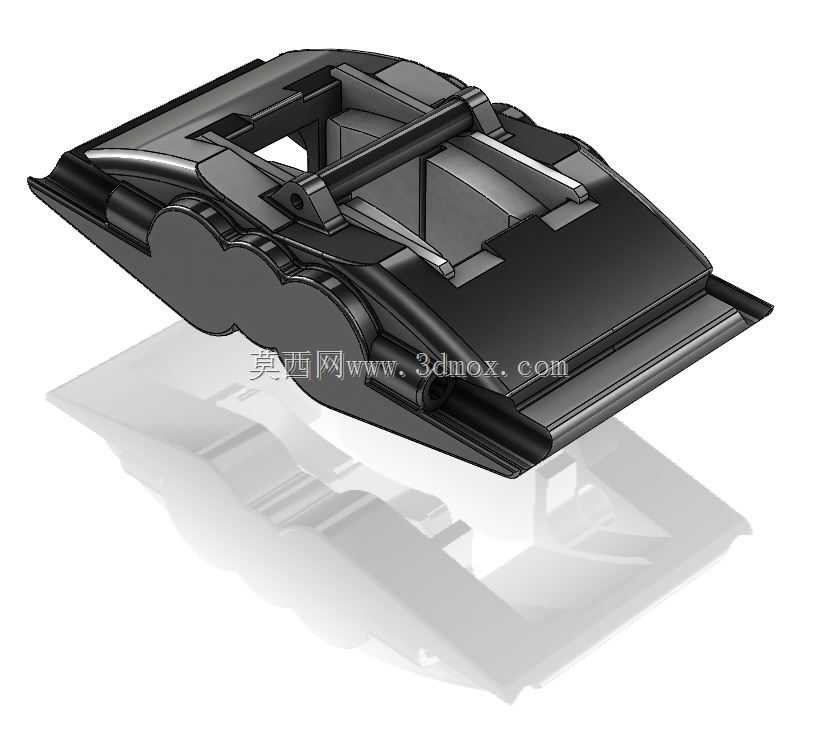

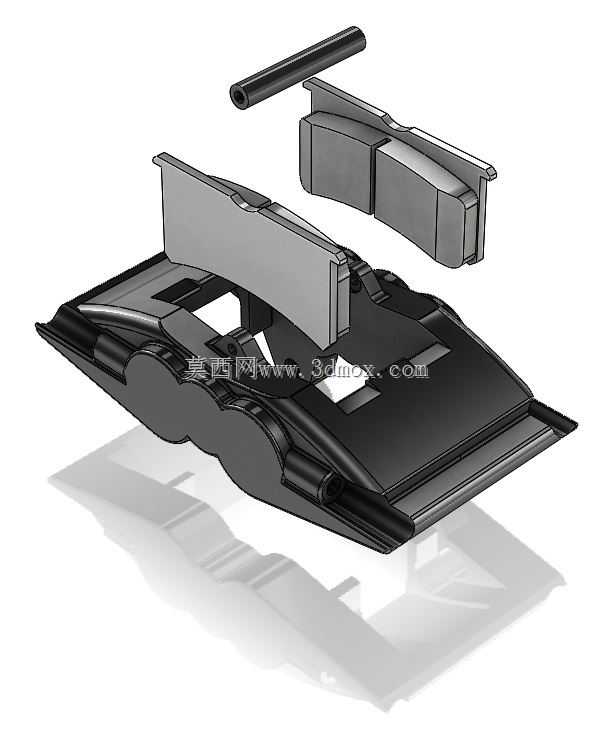

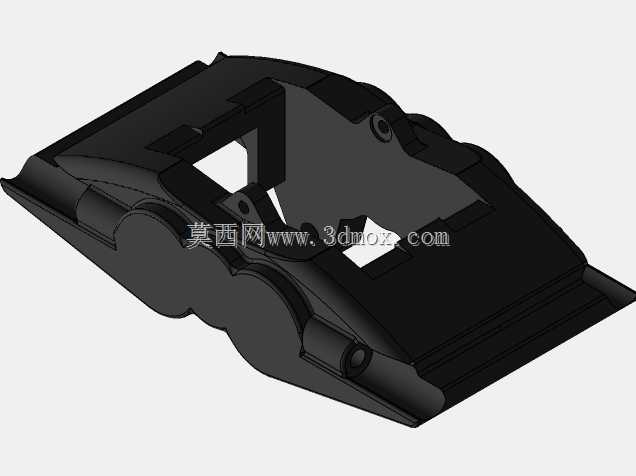

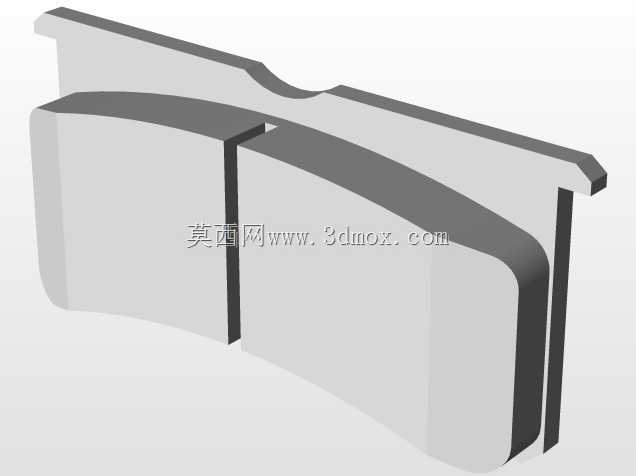

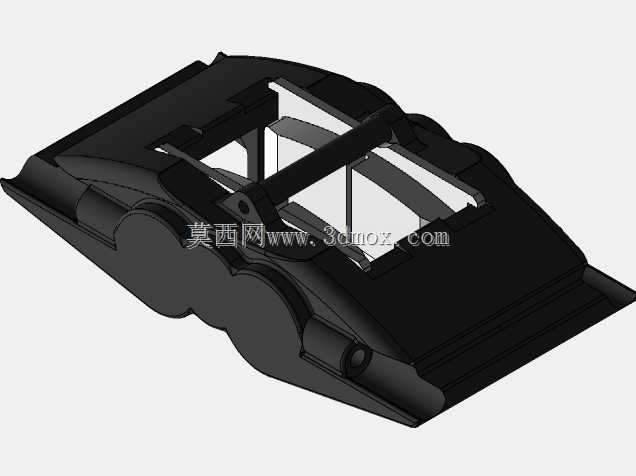

该制动卡钳结构主要面向民用改装车、场地赛车的制动系统升级场景，作为车辆制动执行端的核心部件，承担着将制动液压力转化为制动片夹紧力，通过摩擦作用让行驶中的车辆实现减速、驻车的核心功能，适配大尺寸刹车盘的升级需求，可满足街道激烈驾驶、赛道日竞技等不同工况下的制动性能要求，相比原厂单活塞或双活塞卡钳，能提供更线性的制动脚感与更强的持续制动抗热衰能力。整套结构包含卡钳本体、制动片、固定杆以及外转子组件，卡钳采用四活塞对向布局设计，活塞排布经过受力优化，可让制动片与刹车盘的接触压力分布更均匀，避免偏磨问题，延长制动片的使用寿命，同时减少制动过程中的抖动现象。设计过程中优先考虑了安装兼容性与受力可靠性，卡钳本体的桥位安装孔位严格对应适配轮毂的安装边界，固定杆的直径与安装间距经过受力校核，可承受制动过程中产生的巨大剪切力与冲击力，避免高强度制动下出现部件移位、断裂的风险。外转子部分的造型经过减重优化，在保证结构强度满足最大制动力矩要求的前提下，尽可能削减非受力区域的材料厚度，降低簧下质量，提升车辆悬架的响应速度与操控表现。制动片的安装卡槽采用快拆式结构设计，无需完全拆解卡钳即可完成制动片的更换作业，降低后期维护的操作难度，卡钳本体的油路走向采用内置式布局，减少外接管路的接头数量，降低制动液渗漏的风险，同时让整体外观更简洁规整。各部件的配合公差经过严格控制，活塞与卡钳缸体的配合间隙兼顾了滑动顺畅度与密封性能，可避免泥沙、水渍进入缸体造成活塞卡滞，保证不同使用环境下制动系统的工作稳定性，固定杆与卡钳安装座的配合处设置了防尘结构，减少长期使用后的磨损量，延长整套制动系统的维护周期。外转子与制动盘的连接面经过平面度优化，可保证制动过程中摩擦面的完全贴合，避免出现局部摩擦过热导致的制动效能衰减问题，卡钳的排气嘴位置设置在本体最高点，可方便维保过程中排出油路内的空气，保证制动踏板的脚感紧实无虚位。
