汽车盘式制动卡钳刹车系统结构

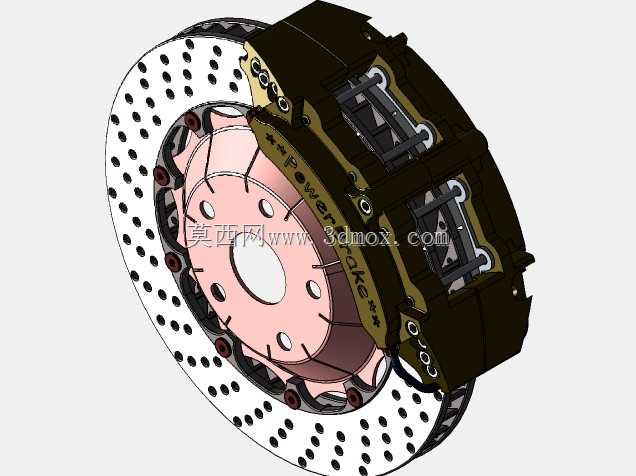

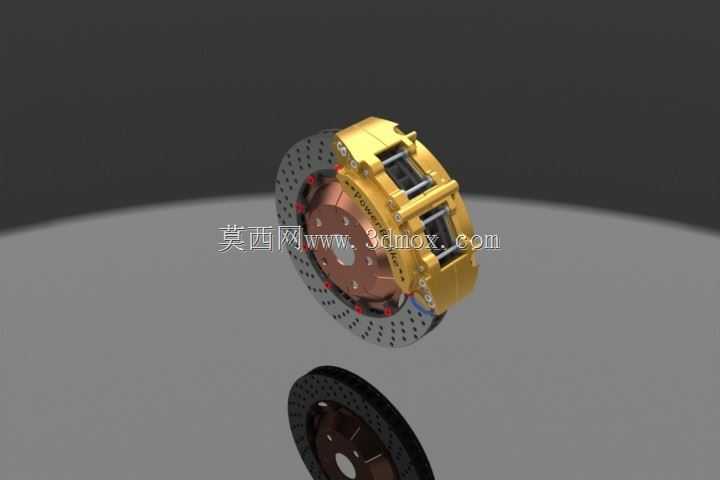

该模型还原的是乘用车常用的对置活塞式盘式制动执行机构，主要应用于家用轿车、性能跑车及轻型商用车辆的行车制动回路中，是车辆底盘制动系统的核心执行部件，直接承担着将液压压力转化为夹紧摩擦力、实现车轮减速或停转的核心功能，直接决定车辆制动响应速度、制动稳定性与连续制动抗热衰退性能。从实际使用场景来看，这类制动结构可覆盖日常城市道路通勤的频繁启停制动、高速行驶的紧急制动，以及连续下坡路段的长时间制动需求，相比传统鼓式制动器拥有更好的散热效率与排水性能，在湿滑路面也能保持更稳定的制动输出。从功能特性来看，该结构包含浮动式通风制动盘、多活塞制动卡钳、陶瓷复合摩擦片、制动盘防尘罩、安装支架等核心组成部分，卡钳本体采用分体式铝合金锻造结构设计，内部对称布置的活塞可在制动液压力推动下同步向两侧施力，推动摩擦片从两侧夹紧随车轮同步转动的制动盘，通过摩擦作用将车辆行驶的动能转化为热能耗散，实现车辆减速。设计过程中，卡钳的安装孔位严格匹配转向节的预装接口尺寸，制动盘的中心定位孔、螺栓孔节圆直径完全适配主流乘用车轮毂轴承单元的安装边界，整体装配后卡钳与轮毂辐条、减震器支座之间预留了足够的安全间隙，避免车辆行驶过程中出现运动干涉。通风制动盘内部设计有径向导流风道，车辆行驶时气流可顺着风道穿过盘体内部，快速带走摩擦产生的热量，大幅降低连续制动后的热衰减幅度；摩擦片背板设置有减震消音片与磨损预警结构，当摩擦材料磨损到极限厚度时会触发预警提示，提醒使用者及时更换摩擦部件。卡钳本体的油路采用内部连通设计，减少外接制动管路的接头数量，降低液压泄漏的风险，活塞表面设置有耐高温防尘密封圈，既可以阻挡外界泥沙、水渍进入卡钳缸体造成活塞卡滞，也能在制动解除后带动活塞自动回位，避免摩擦片与制动盘长期拖磨造成额外的动力损耗与零件异常磨损。
