物流装卸用集装箱牵引拖车结构设计

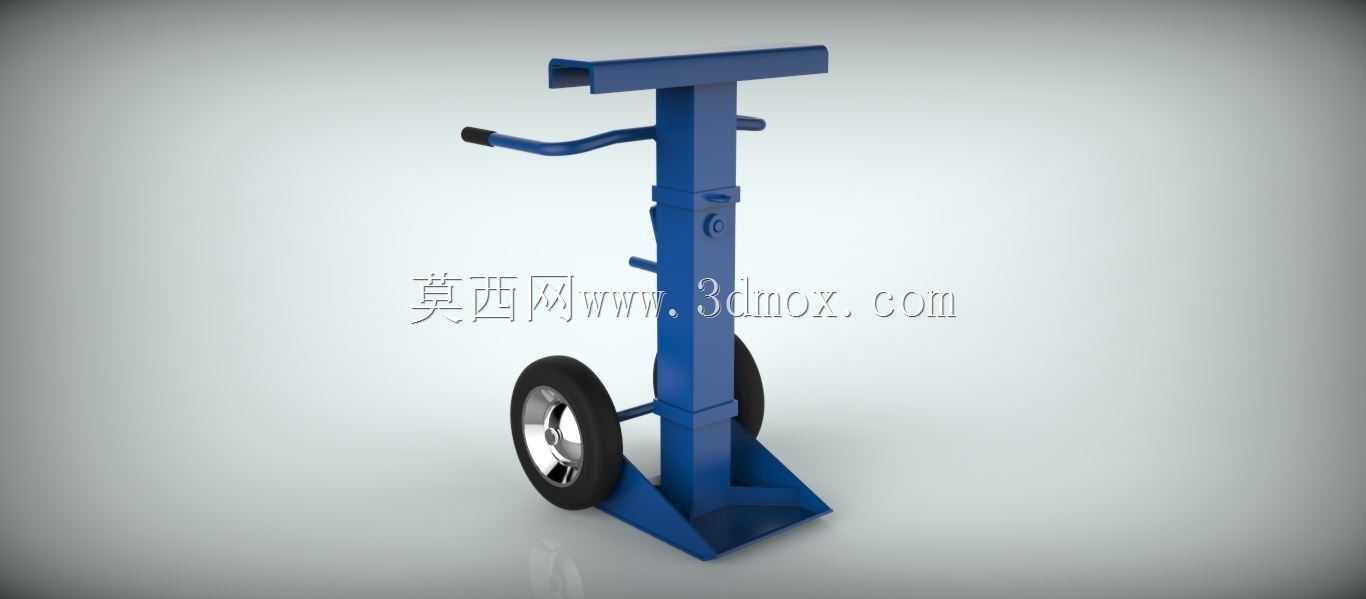

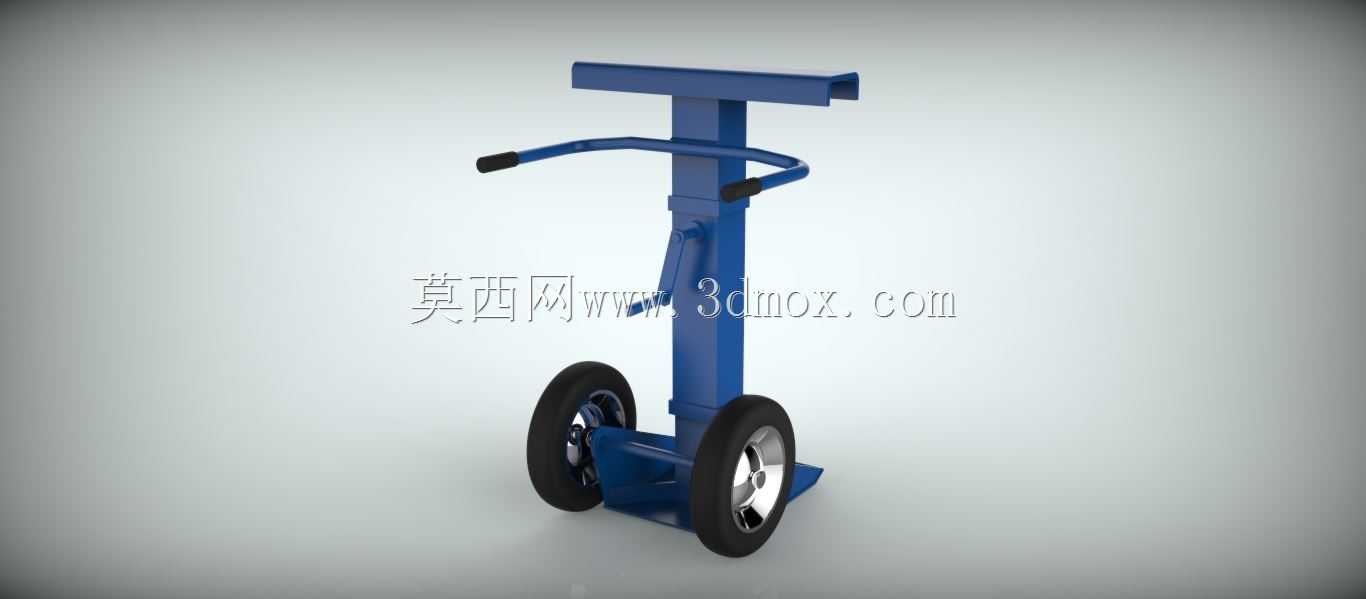

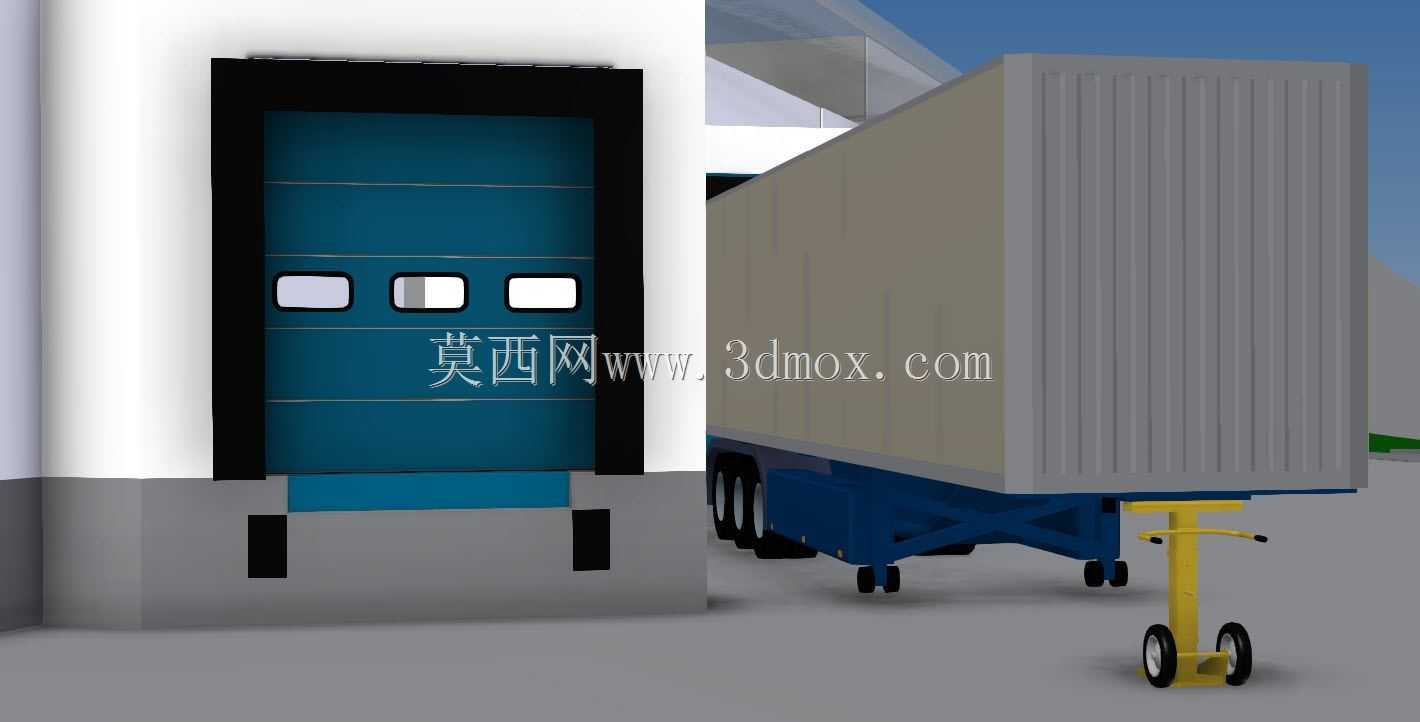

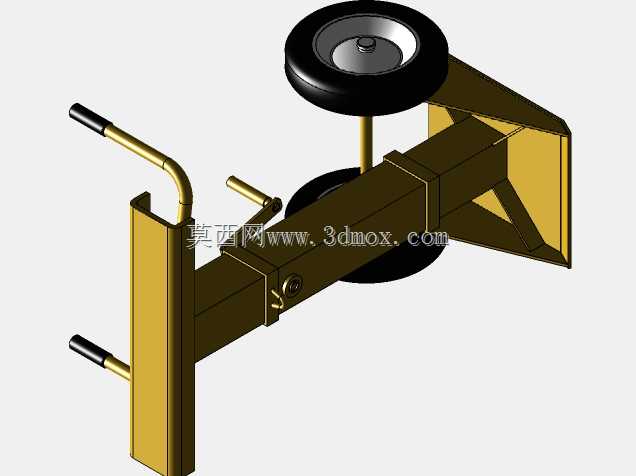

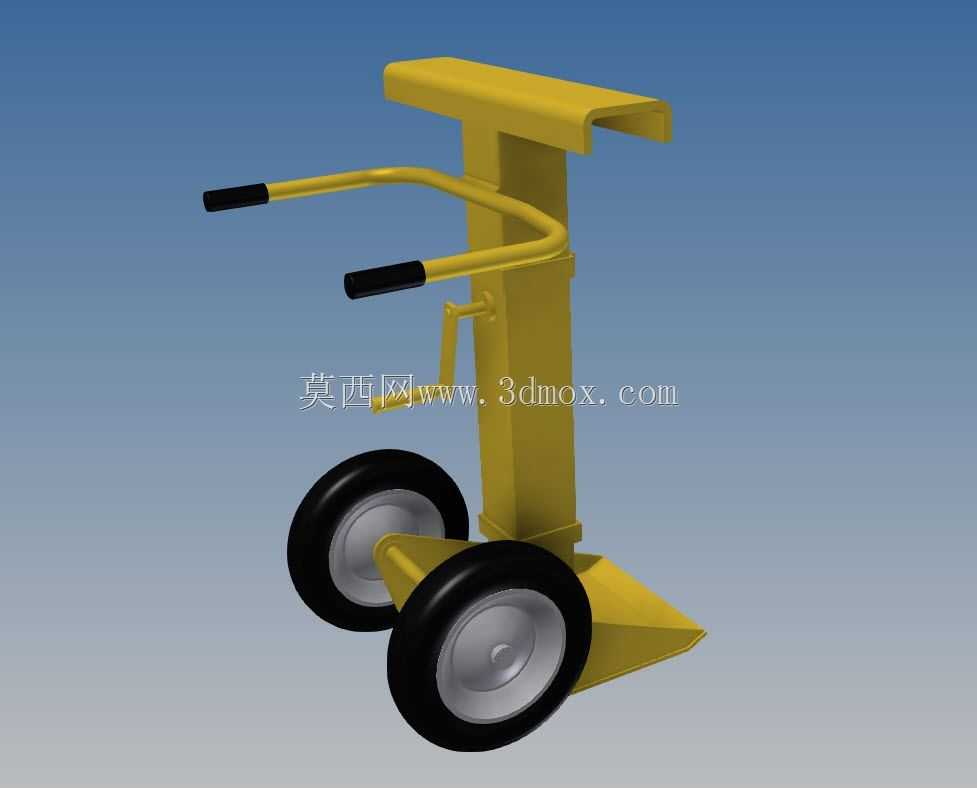

这款拖车主要应用于物流仓储园区、港口货运堆场、工厂装卸货区等场景，承担集装箱在装卸货月台与暂存区域之间的短距离移位作业，是衔接货运卡车与仓储装卸口的核心辅助设备，能够解决集装箱停靠月台时的位置微调、空箱短驳转运、装卸对位等实际作业需求，避免货运卡车反复挪车对位的低效操作，大幅提升月台装卸货的周转效率。从实际用途来看，该设备可适配标准海运集装箱与公路货运集装箱的低位牵引作业，配合月台升降调节板完成货箱与仓库地面的无缝衔接，支持手动操控完成集装箱的升降、牵引转向、停靠固定等全流程操作，单人即可完成整套移位对位作业，无需额外动力源接入，适合无外部供电的露天堆场、临时装卸点使用。在功能特性设计上，这款拖车采用了剪叉式升降支撑结构，支撑臂采用高强度矩形钢管焊接成型，升降操作通过手动液压泵驱动，可平稳托起集装箱底部的标准承托位，升降行程适配不同高度的货运卡车底盘与月台高度差；牵引操作端设置了符合人体工程学高度的推拉扶手，扶手处集成了液压泄压控制杆与驻车手刹，操作人员无需弯腰即可完成升降控制与驻车锁定；行走部分采用大直径实心橡胶脚轮，前轮为万向转向轮带刹车结构，后轮为定向承重轮，轮组轴承采用密封式设计，可适应堆场粗糙水泥地面、沥青地面的行走需求，避免杂物进入轴承造成卡滞。设计思路上，整体结构优先考虑作业可靠性与操作便捷性，摒弃了复杂的电控与液压动力单元，全机械手动结构大幅降低了设备故障概率，后期维护仅需定期加注润滑脂即可；支撑结构的受力点完全匹配标准集装箱底部的角件位置，无需额外改装即可直接对接通用集装箱，支撑面设置了防滑橡胶垫，避免托举过程中集装箱出现滑移；整体结构做了模块化拆分设计，牵引扶手、轮组、支撑臂均可单独拆卸更换，降低后期运维成本。外形尺寸与安装边界方面，设备整体宽度适配标准集装箱的底部内空宽度，收起状态下整体高度可放入集装箱底盘下方的预留间隙，无需额外预留操作空间；托举升起后的最大高度可匹配公路货运卡车的底盘承载高度，牵引转向时的最小转弯半径适配狭窄仓储通道的通行需求，停靠在月台旁时不会占用货车通行的主通道空间，设备自重控制在单人可短距离推移的范围内，闲置时可竖直靠放于月台侧边，减少仓储区域的空间占用。
