复合式紧急冲淋洗眼装置结构设计

这款复合式紧急冲淋洗眼装置，主要应用于化工生产车间、实验室、危险品仓储、金属表面处理作业区等存在化学喷溅、粉尘沾染风险的作业场景，是现场作业人员遭遇眼部、面部或全身沾染腐蚀性、刺激性有害物质时，第一时间开展紧急冲洗处置的核心安全防护设备，能够在专业医疗救援抵达前，快速冲除体表沾染的有害物，最大程度降低伤害程度，是工业作业场所职业健康防护体系中不可或缺的标配应急设施。

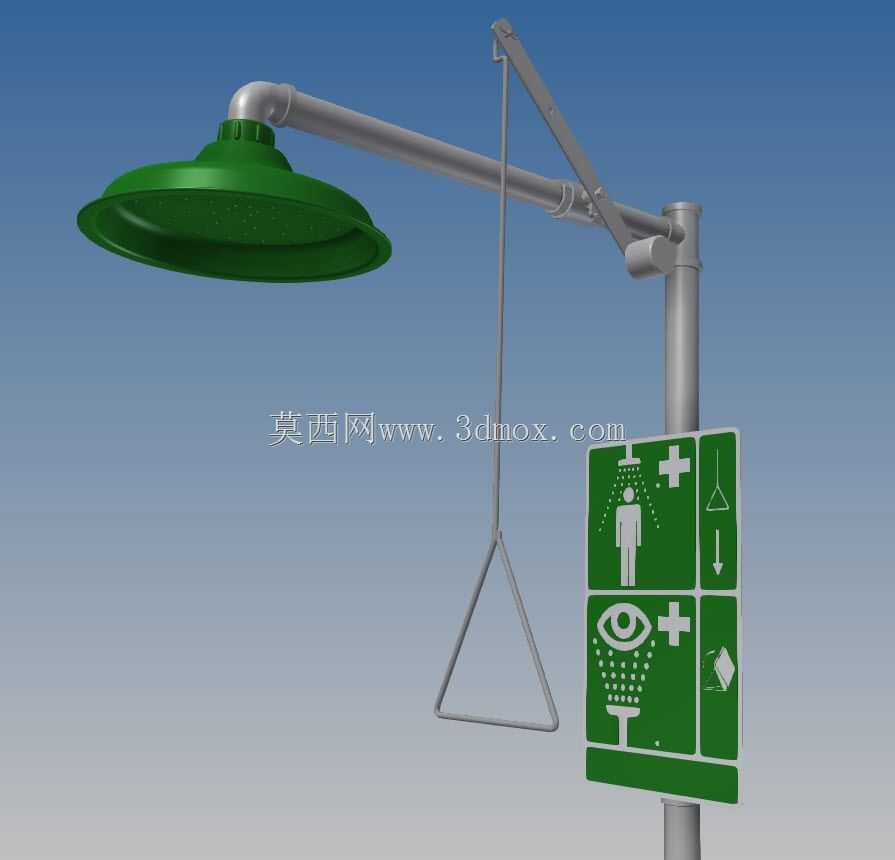

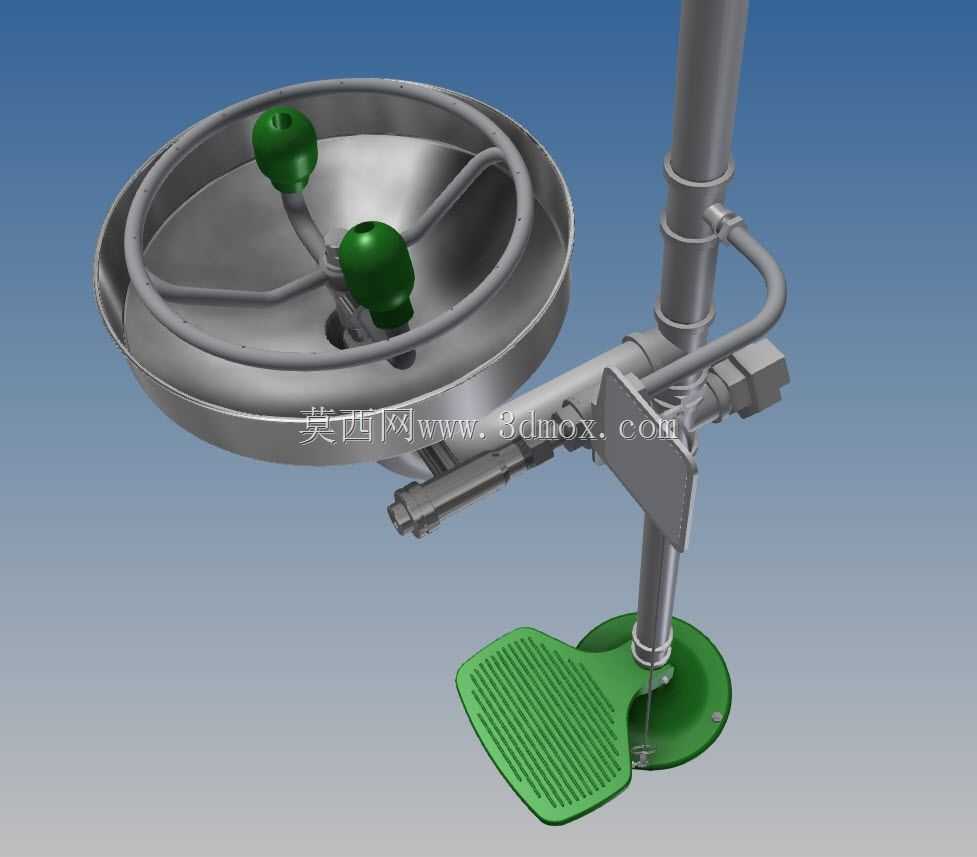

从功能特性来看，该装置采用冲淋与洗眼一体化的复合结构设计，顶部设置大口径伞状冲淋喷头，出水覆盖范围可满足成人全身冲洗需求，出水孔采用均匀排布设计，出水呈柔和散流状态，避免高压水流对已受损伤的皮肤、眼部造成二次伤害；冲淋开关采用下拉式三角拉环设计，触发操作无需精细动作，人员在视线受阻、慌乱状态下也可快速触碰开启，拉环设置在站立伸手即可触及的高度，符合应急操作的人机要求。装置侧下方设置独立的洗眼单元，配备双口柔流洗眼喷头，出水呈发泡状缓流，适配眼部冲洗的水流压力要求，可同时对双眼进行冲洗，洗眼开关采用脚踏或推板触发形式，无需手部精细操作即可开启，避免受污染的手部触碰开关造成二次污染。

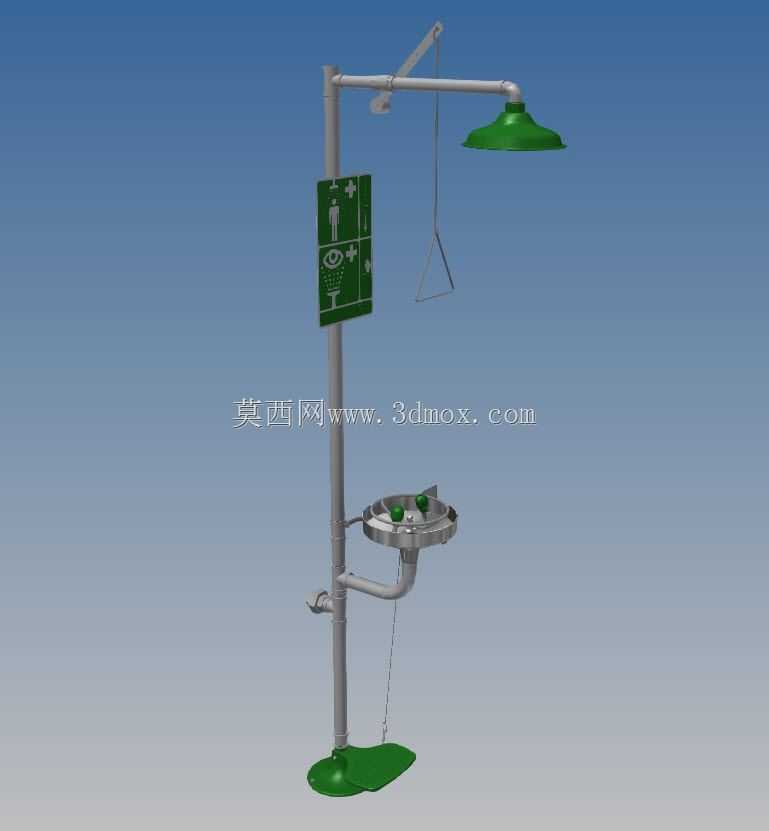

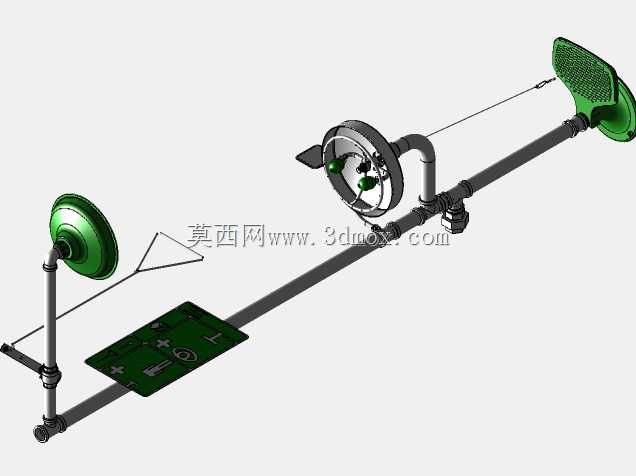

在设计思路上，整体采用立式立柱支撑结构，主立柱选用高强度金属管材制作，表面做防腐涂层处理，可耐受各类酸碱环境的长期腐蚀，管路内置在立柱内部，既避免外部管路磕碰损坏，也让整体外观更整洁，减少现场积尘积污。冲淋管路与洗眼管路相互独立，可分别单独控制，满足不同场景的冲洗需求，避免水资源的无效浪费。装置配套设置标准化的安全警示标识牌，标识采用绿底白图的通用安全色设计，清晰标注冲淋、洗眼的位置与操作指引，即使在光线不佳的作业环境下也能快速识别设备位置。

在安装边界与尺寸设计上，装置整体采用落地式安装结构，主立柱底部设置安装法兰盘，可通过膨胀螺栓直接固定在硬化地面上，安装时需确保设备周边1.5米范围内无障碍物，预留足够的操作空间，冲淋喷头的安装高度符合成年人站立冲洗的高度要求，洗眼单元的高度适配人员站立俯身冲洗的姿态，进水接口采用标准通用管径，可直接对接厂区常规供水管网，无需额外适配转接部件，整体安装流程简便，适配绝大多数工业作业场所的现场安装条件。
