渐开线轮廓离心泵壳体结构设计

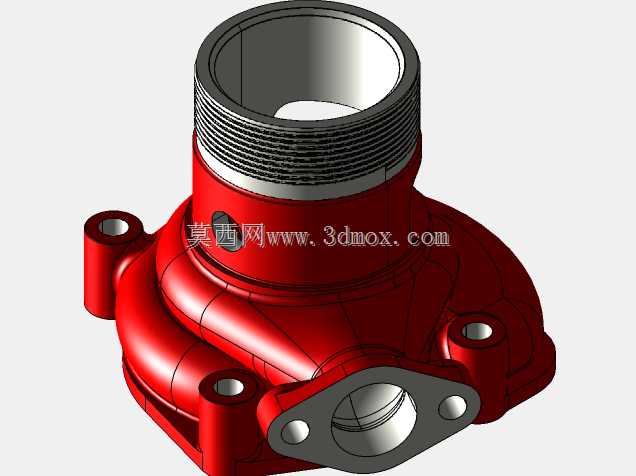

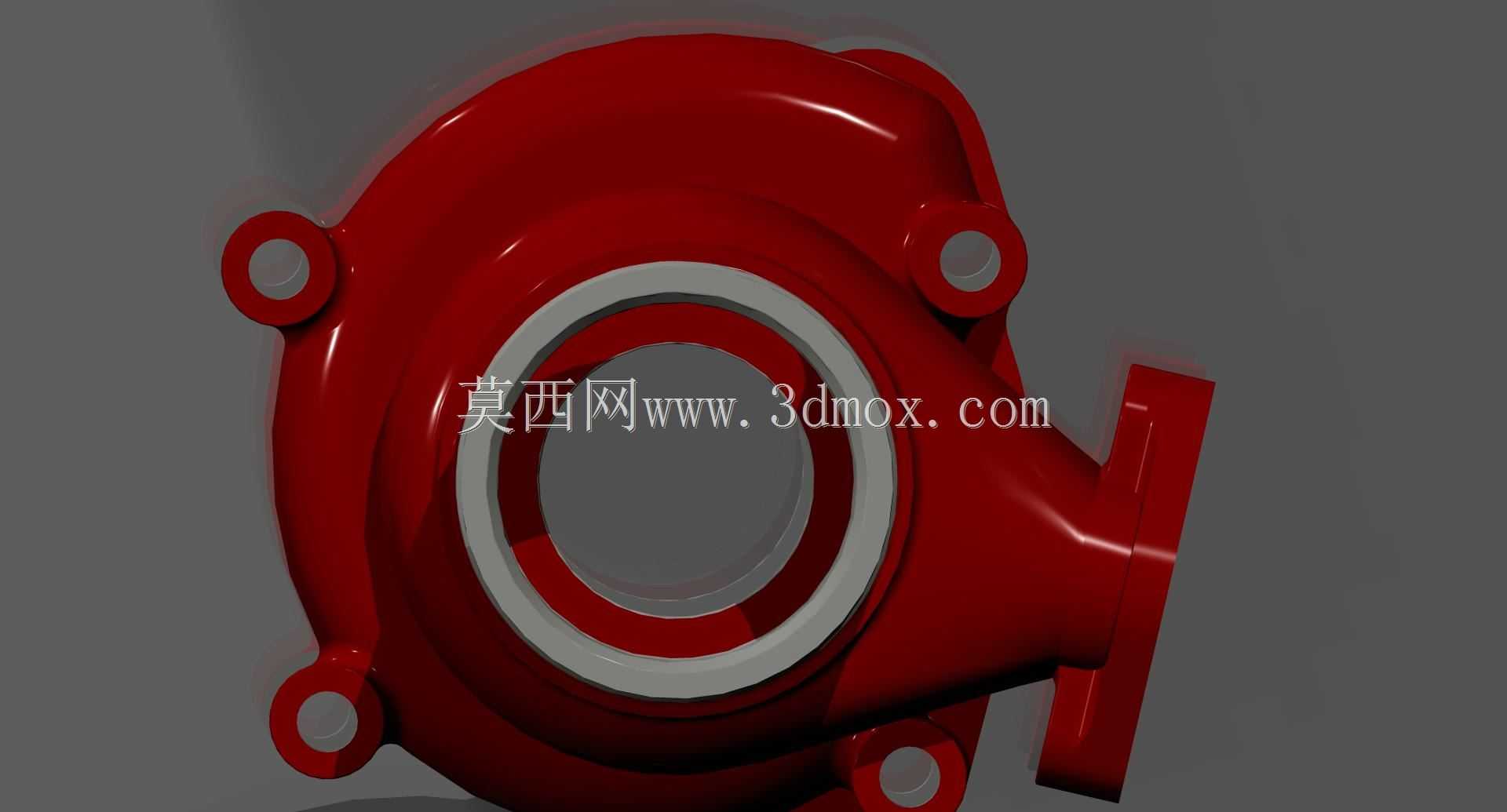

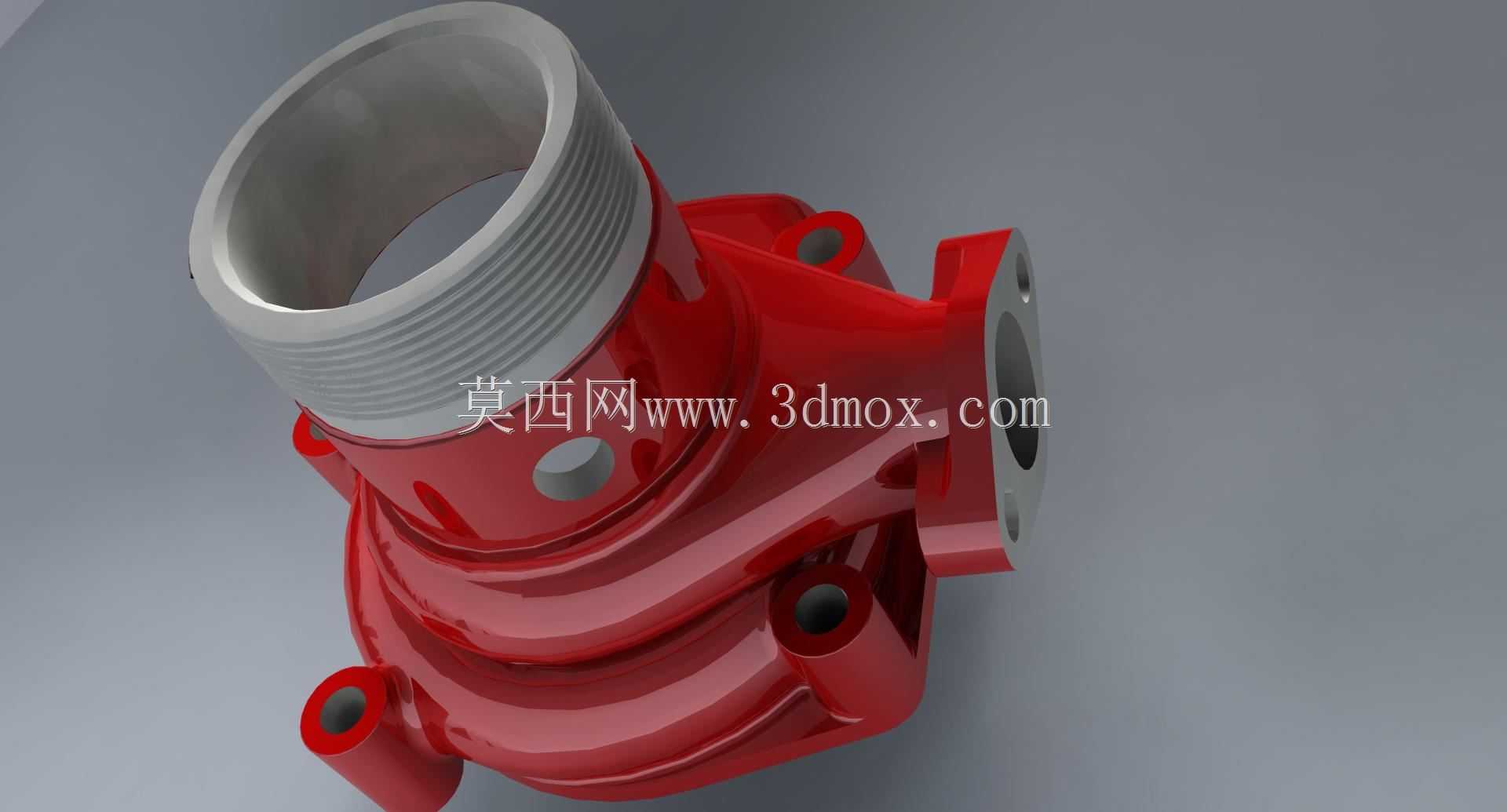

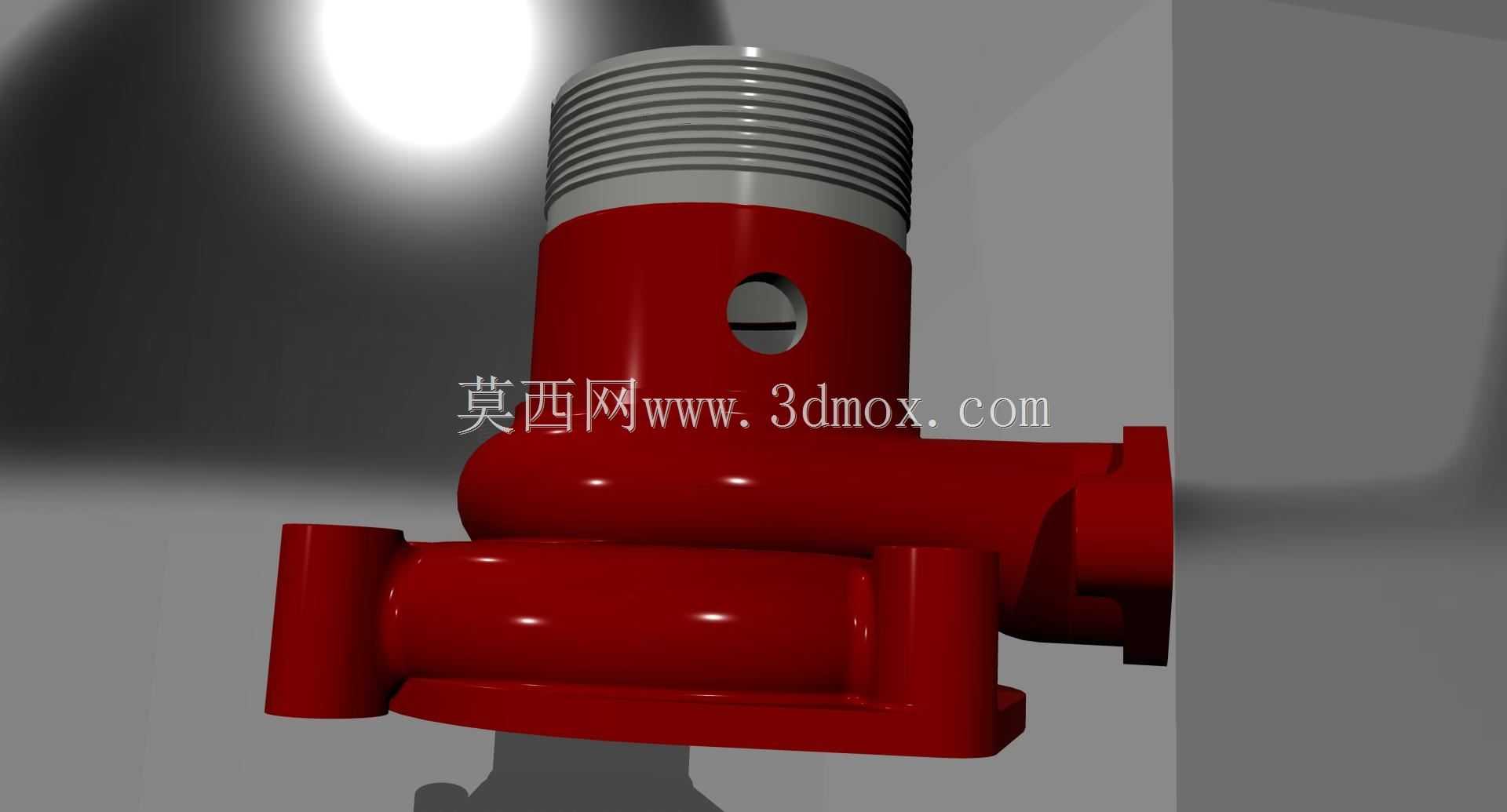

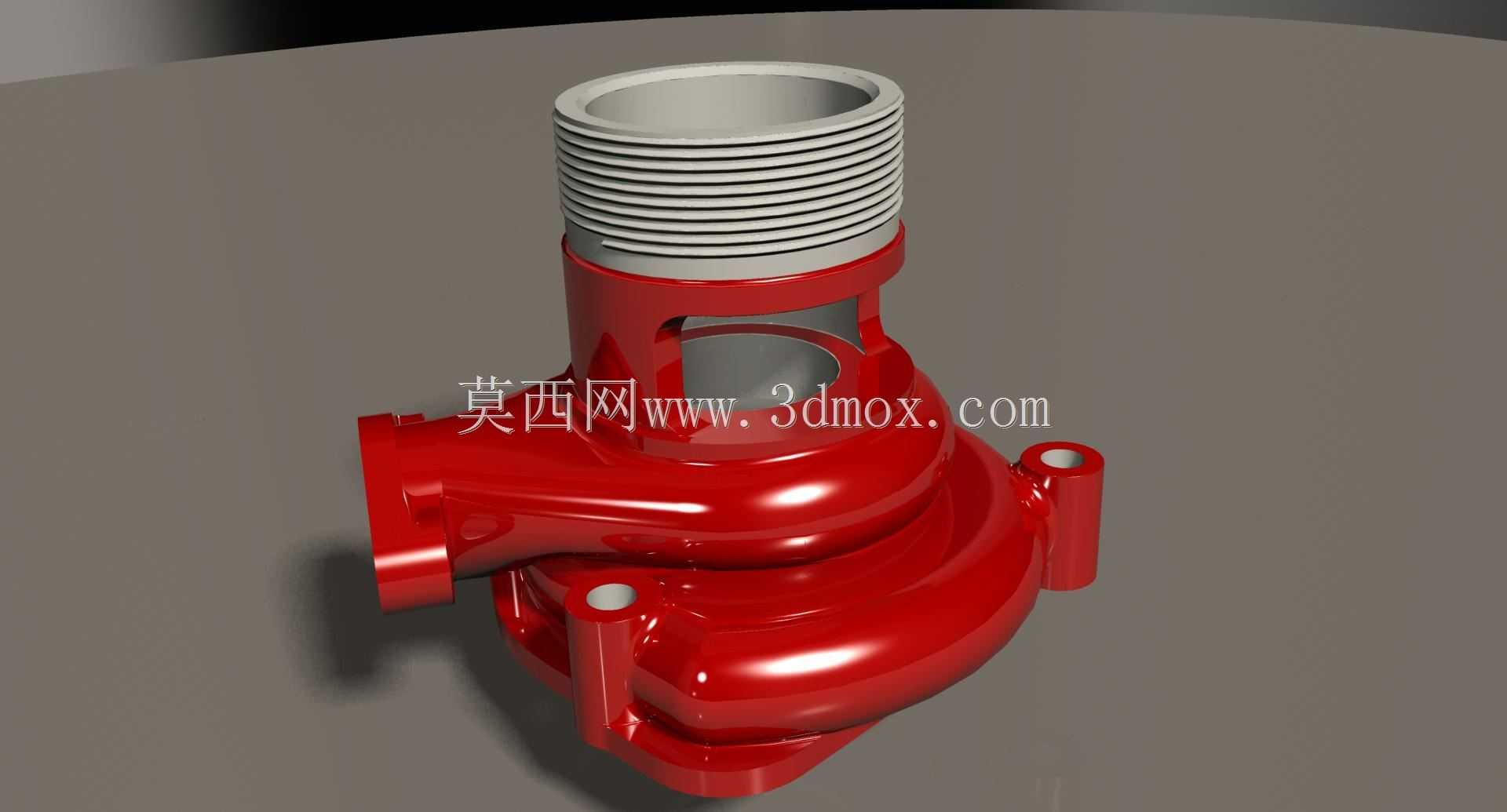

这款离心泵壳体是单级离心泵的核心承压与过流部件，主要应用在民用供水、工业循环水输送、暖通空调水循环、轻度腐蚀性介质输送等场景中，作为整泵的承载基体，既要容纳叶轮完成流体动能到压力能的转换，也要为密封组件、轴承架、进出口管路提供可靠的安装定位基准。从结构设计逻辑来看，泵壳采用螺旋形压水室结构，内壁的渐开线轮廓是建模的核心难点，建模过程中先通过曲面造型构建压水室的过流曲面，逐段匹配不同截面的过流面积变化规律，保证流体从叶轮甩出后能沿着渐开线流道平稳减速，将动能高效转化为静压能，减少水力冲击与湍流损失，曲面构建完成后再通过加厚、布尔运算转换为实体结构，避免实体直接扫描带来的曲面曲率突变问题。壳体上的三个带孔安装耳是与泵盖、轴承支架连接的定位结构，安装孔的位置度公差直接影响整泵的装配同轴度，建模时严格按照同轴度要求布置孔位，保证叶轮旋转时不会与泵壳内壁产生刮蹭；侧面的出口法兰采用标准管路连接尺寸，端面的密封槽结构预留了密封垫片的安装空间，可根据输送介质的压力等级选择不同厚度的密封垫片，保证管路连接的密封性。中心位置的大口径圆孔是叶轮安装腔与进口流道的衔接位置，内壁的台阶结构用于安装口环密封，控制叶轮与泵壳之间的间隙，减少高压流体回流到进口侧的容积损失；壳体外壁的加强筋结构沿着压水室的螺旋走向布置，在不额外增加过多壁厚的前提下提升壳体的承压能力，避免泵在高压工况运行时出现壳体变形甚至开裂的问题。建模过程中对所有安装边界的尺寸做了公差适配，进出口法兰的螺栓孔中心距、安装耳的孔位间距、中心腔的同轴度都符合通用离心泵的安装互换要求，既可以用于新泵的结构开发参考，也可以作为老旧泵备件替换的测绘建模参照，结构上规避了锐角棱边，所有流道过渡位置都做了圆角处理，减少流体在流道内的阻力损失，同时也避免铸造过程中出现应力集中导致的铸件缺陷。
