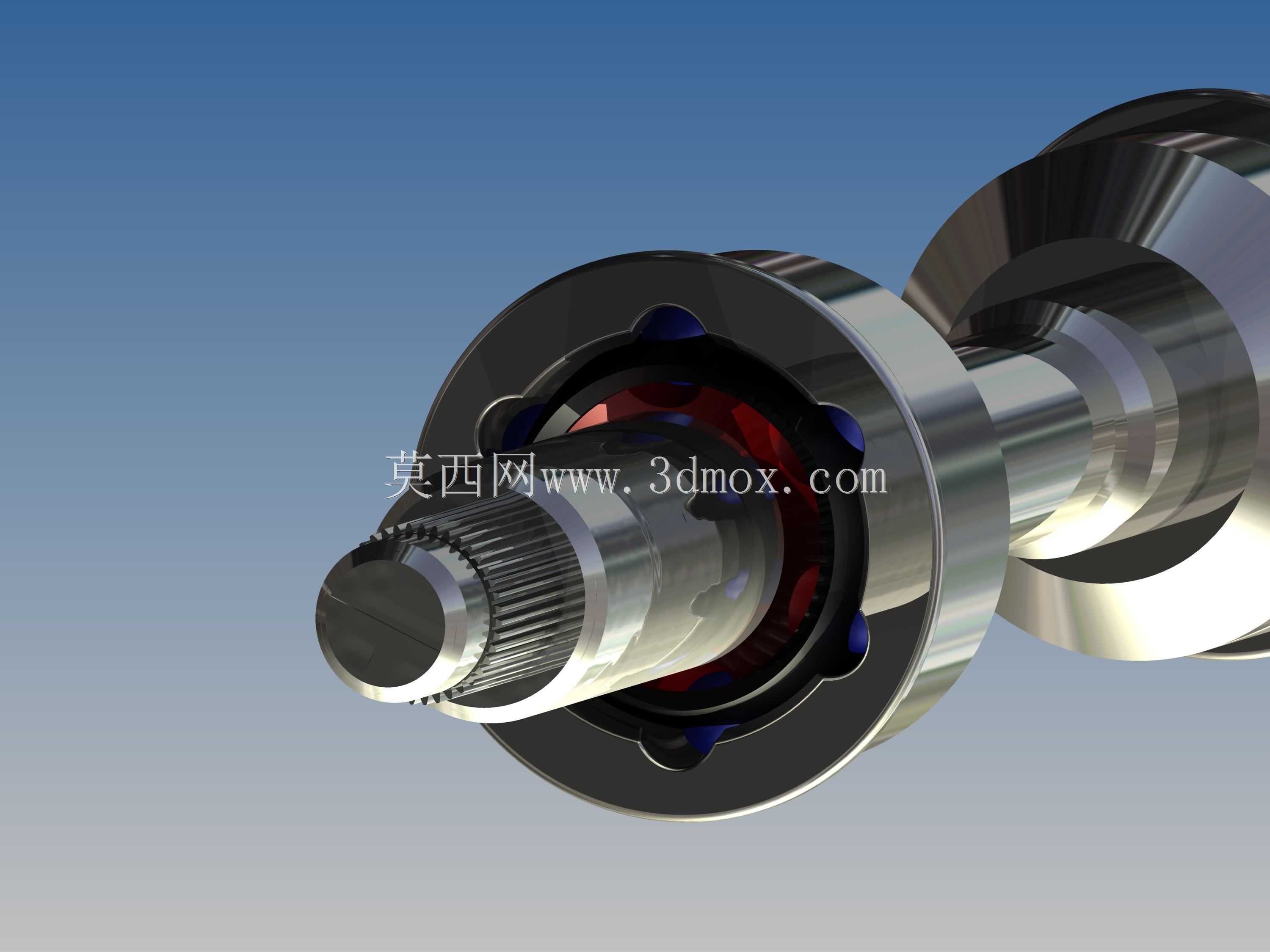

球笼式等速万向传动轴接头结构

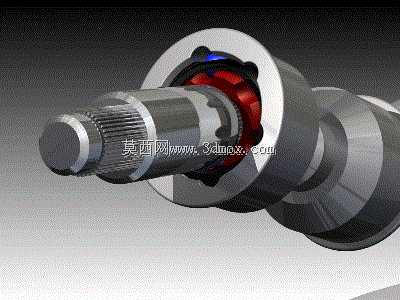

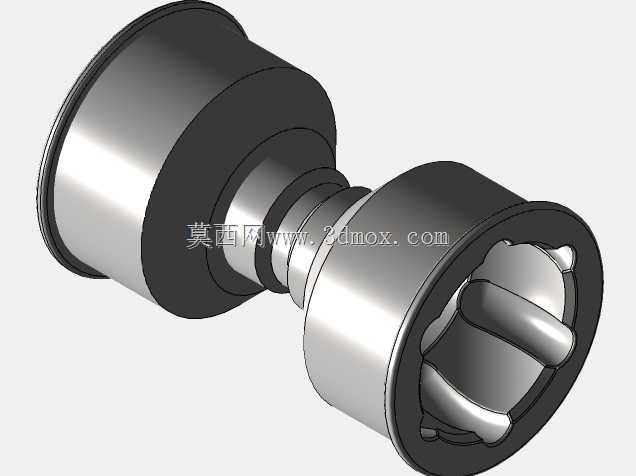

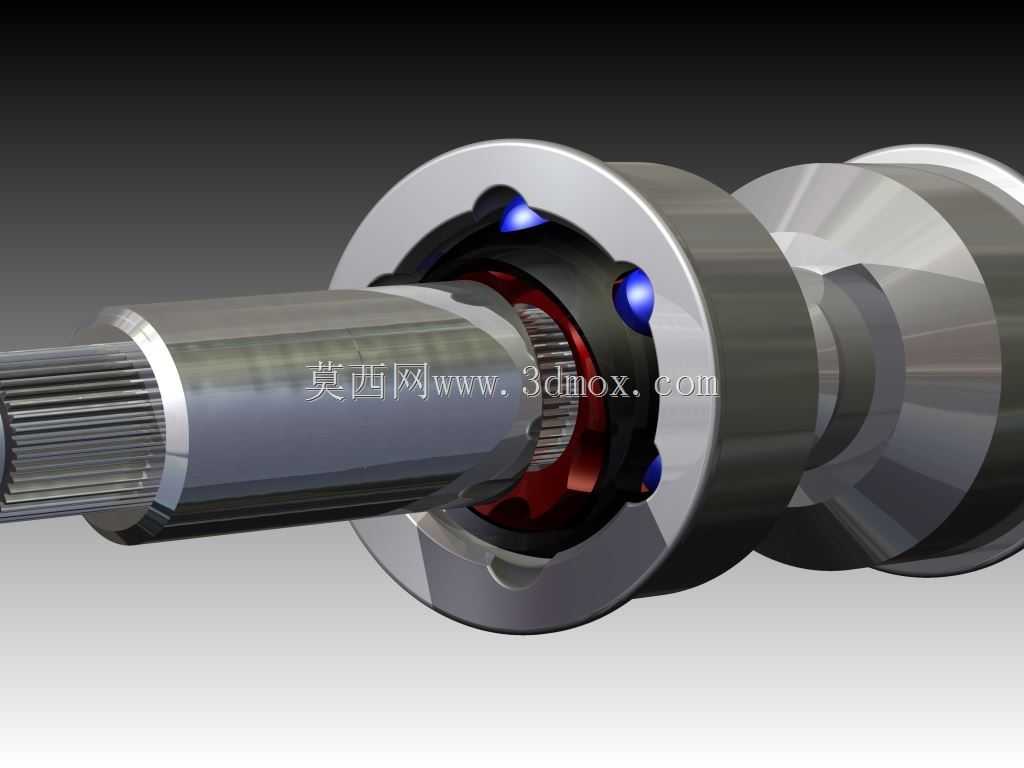

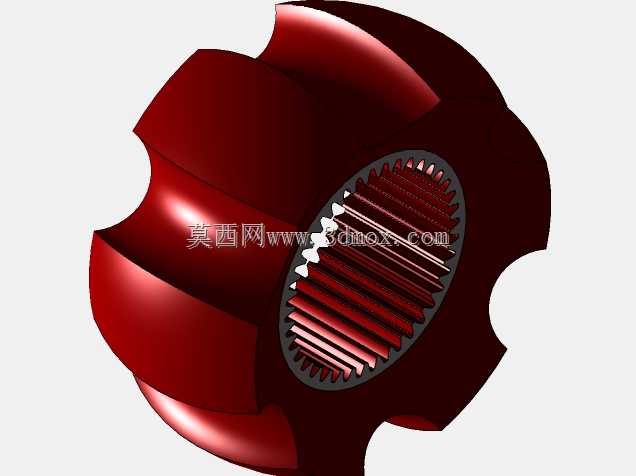

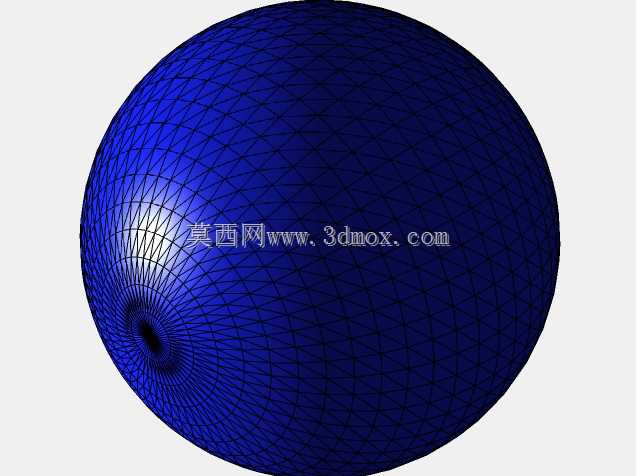

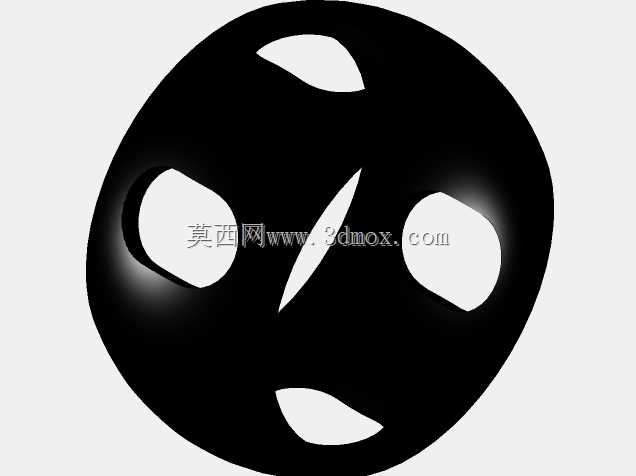

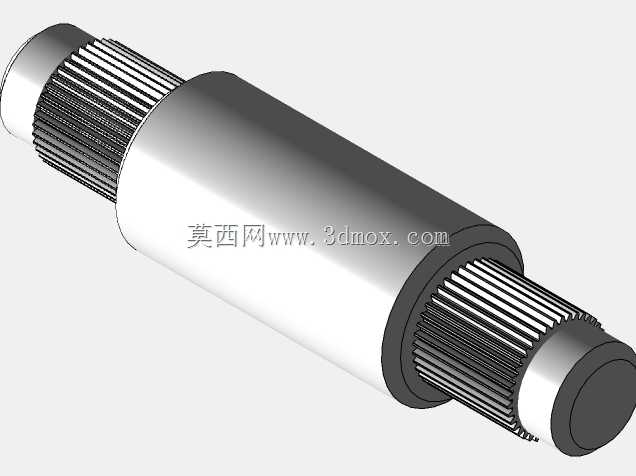

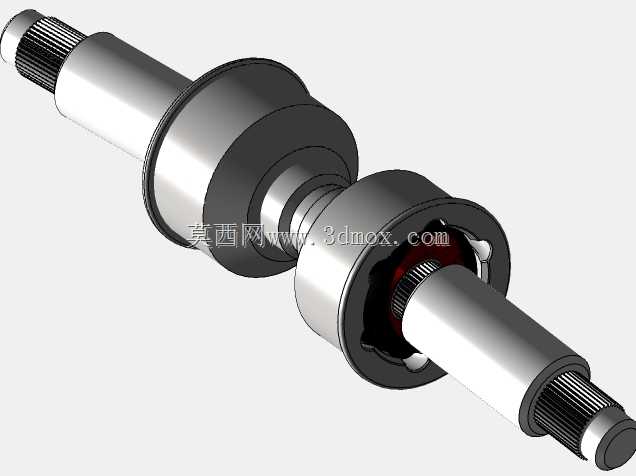

该结构为前置前驱车辆传动系统中核心的等速万向传动接头，主要应用在转向驱动桥的半轴两端，负责在车轮随悬架跳动、转向摆角不断变化的工况下，将变速器输出的动力稳定传递至轮毂，保证动力传递过程中两端轴的转速始终保持一致，避免普通十字轴万向节存在的转速波动、传动冲击、附加载荷等问题，适配车辆行驶过程中悬架上下跳动、转向时轴线夹角持续变化的复杂使用场景，也可拓展应用在需要变角度等速传动的工业设备、特种作业机械的动力传输路径中。从功能特性来看，该接头通过内部钢球在星形套与钟形壳滚道内的滚动配合，实现大角度范围内的等速扭矩传递，可承受起步、急加速、制动工况下的大扭矩冲击，滚道型线经过匹配设计，能保证钢球在任意摆角下始终处于两轴夹角的平分面上，从结构原理上消除转速差，传动效率高，磨损量小，可适配高速旋转的工况需求。设计过程中，首先根据额定传递扭矩、最大允许工作摆角、最高工作转速确定核心参数，钟形壳的内腔滚道采用圆弧型面设计，保证钢球滚动过程中接触应力均匀分布，避免局部应力集中导致的早期失效；星形套的外滚道与钟形壳内滚道曲率匹配，保证钢球在全摆角范围内都能保持良好的贴合状态，不会出现卡滞或脱出问题；花键轴端采用渐开线花键设计，与半轴、轮毂的配合间隙经过严格控制，既保证装配便利性，又能避免传动过程中的花键冲击异响；保持架的窗口尺寸与钢球直径匹配，可对钢球进行精准定位，保证钢球始终处于正确的传力位置，同时预留足够的活动间隙适配摆角变化。外形与安装边界方面，该接头整体为同轴回转结构，输入端为带外花键的轴段，可与半轴套管或差速器输出端配合，输出端与钟形壳一体的轴段带连接法兰或外花键，可与轮毂单元连接；整体最大外径根据传递扭矩等级匹配，安装长度适配对应车型的半轴设计行程，最大工作摆角可达四十度以上，可满足车轮转向、悬架跳动的极限位置需求，各部件的配合公差经过严格校核，旋转过程中整体动平衡量控制在合理范围内，避免高速行驶时出现传动抖动问题。
