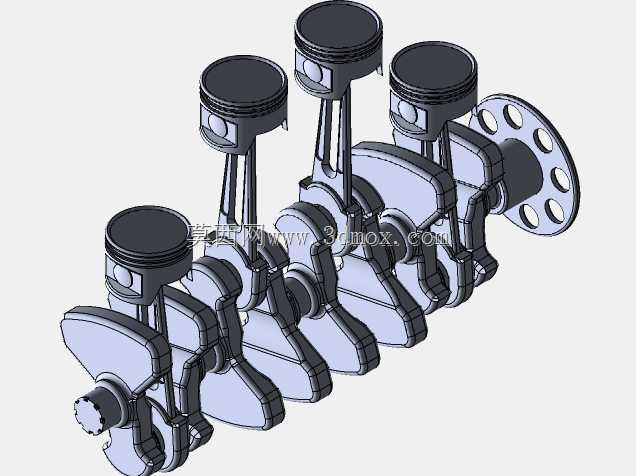

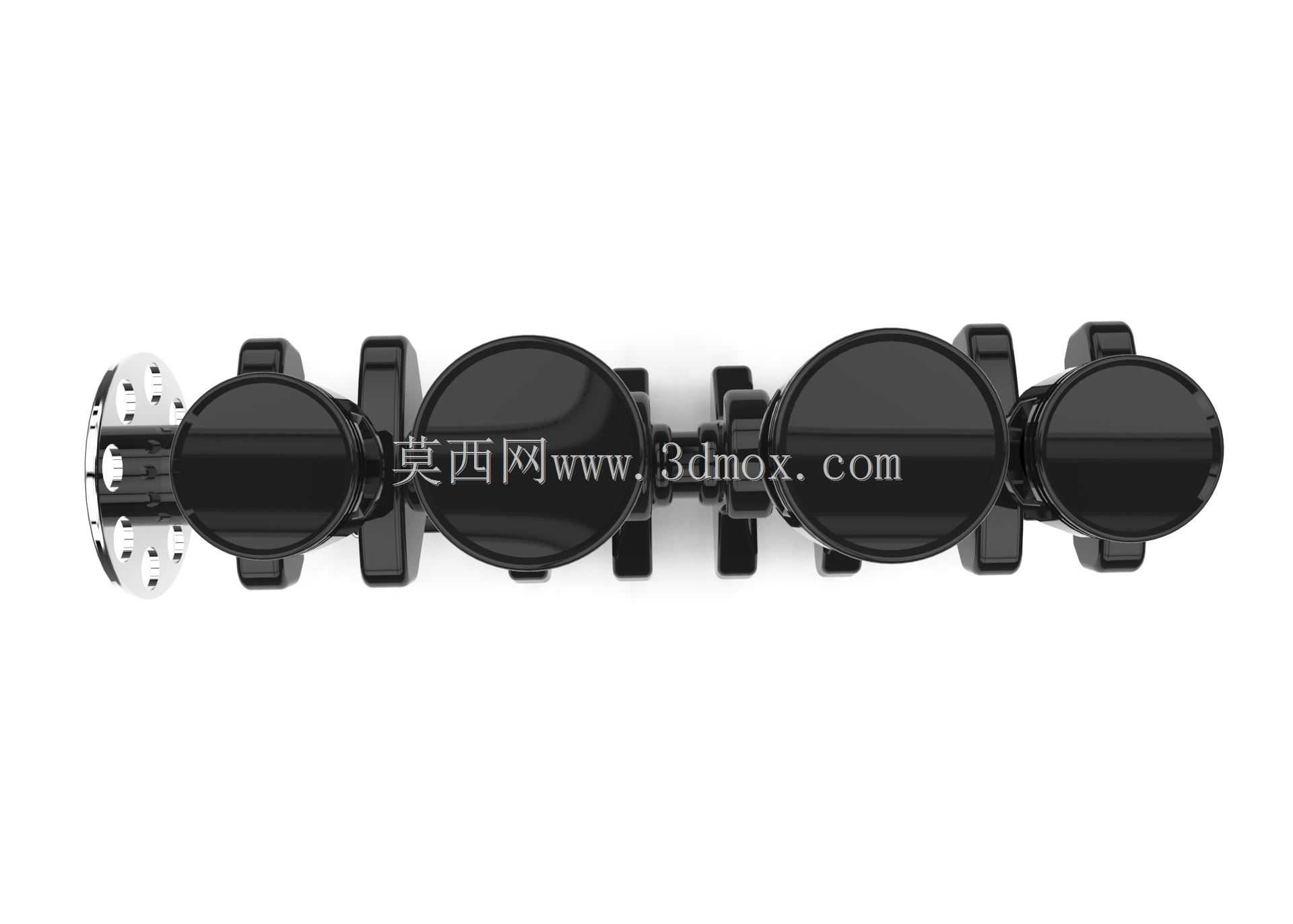

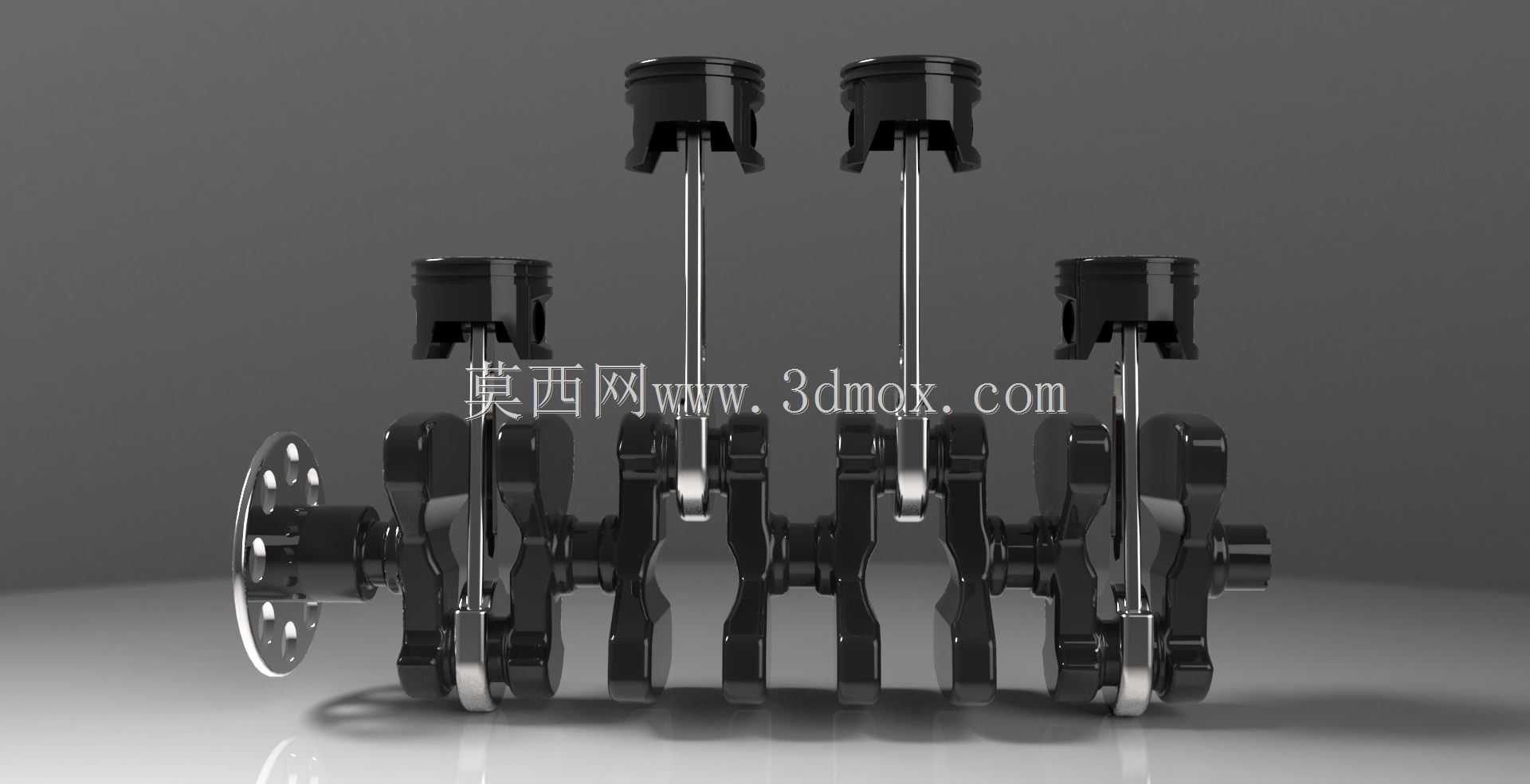

四冲程四缸发动机活塞曲轴传动总成

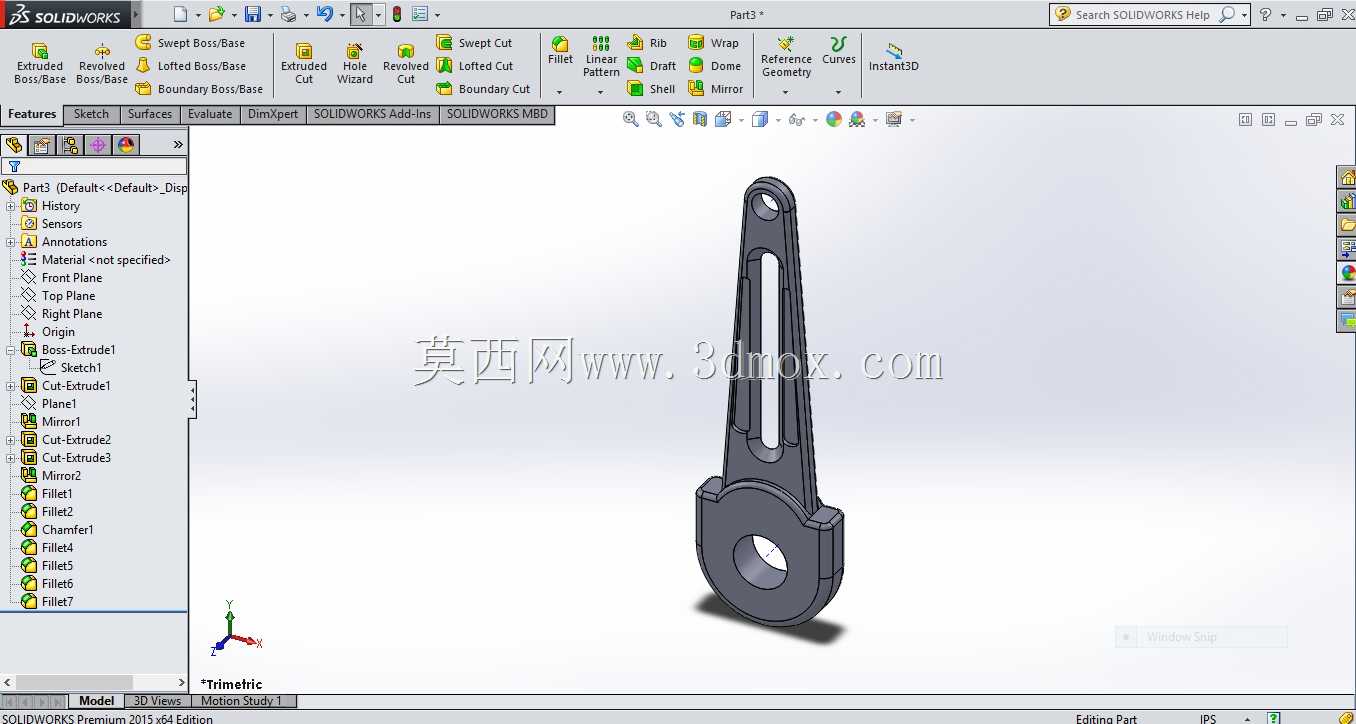

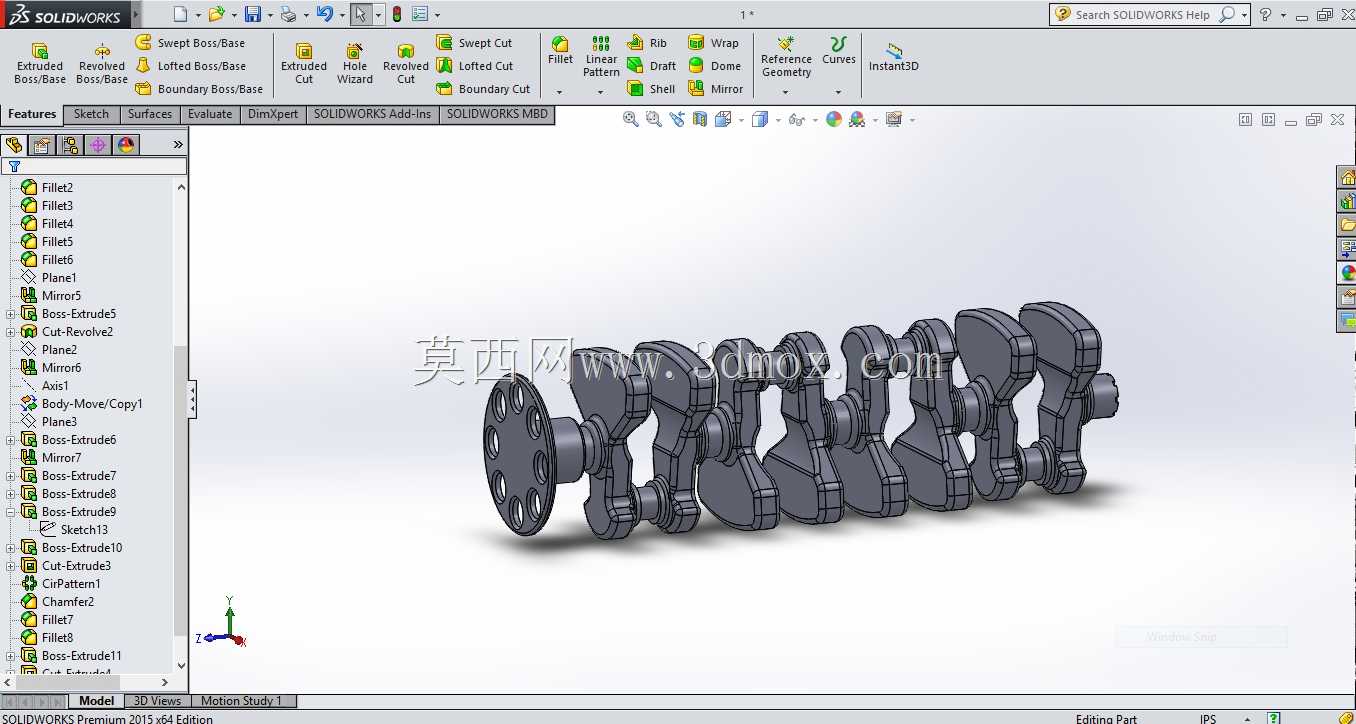

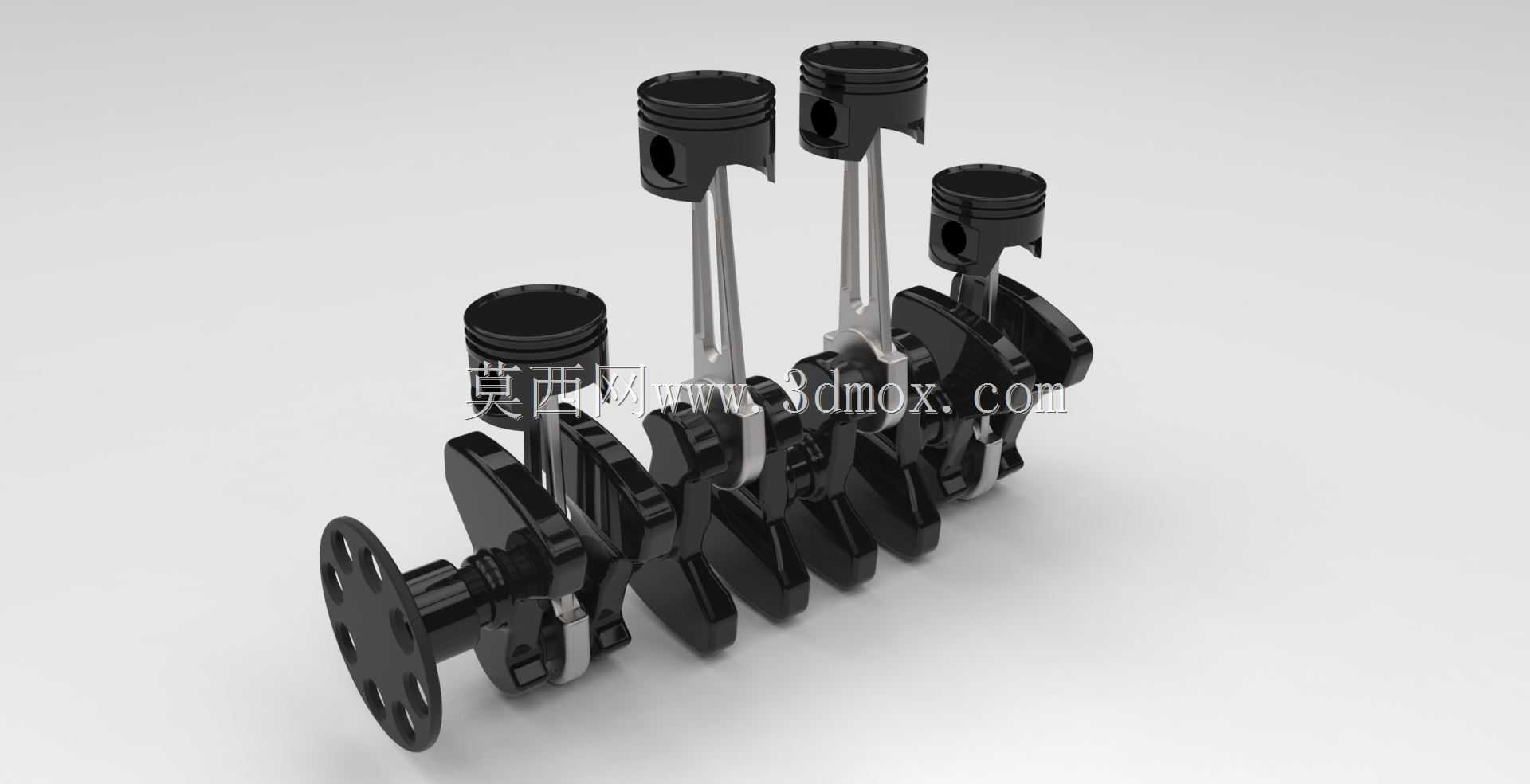

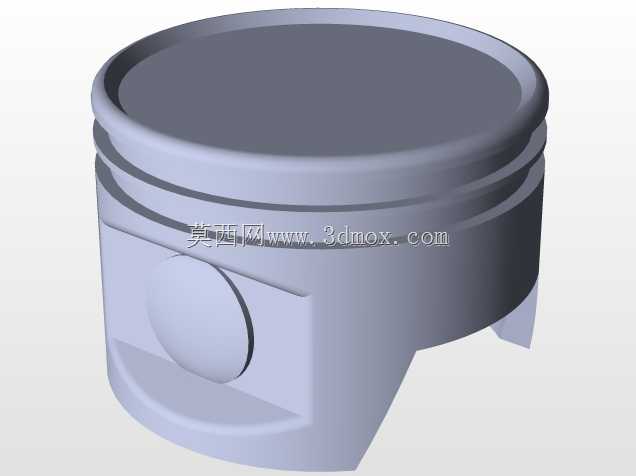

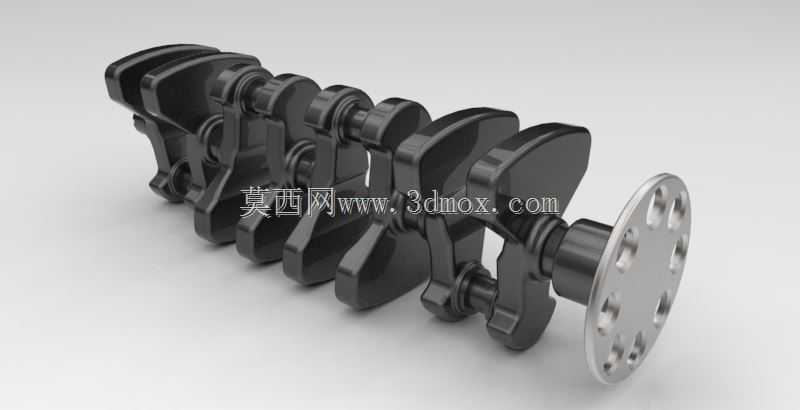

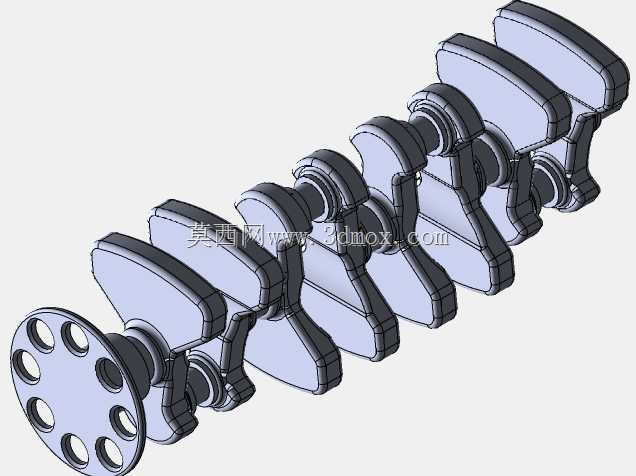

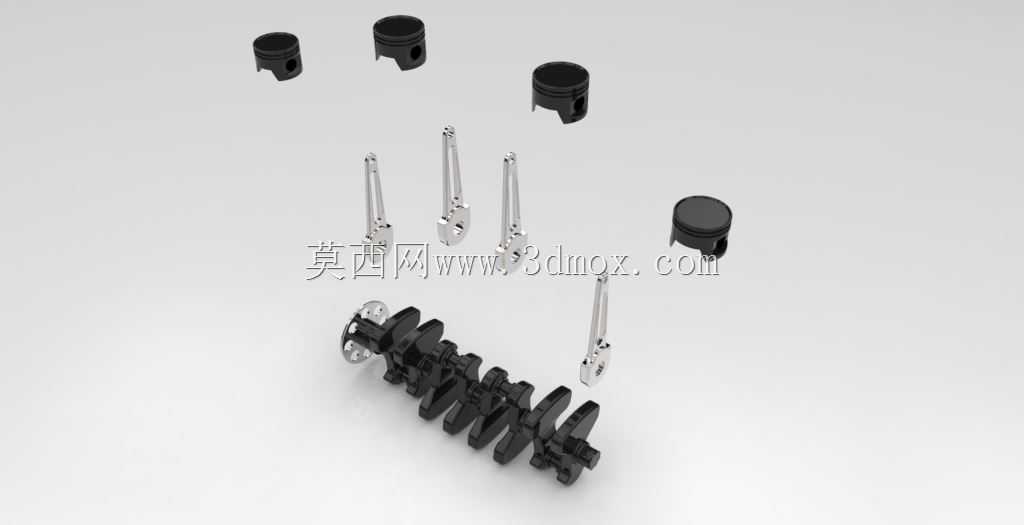

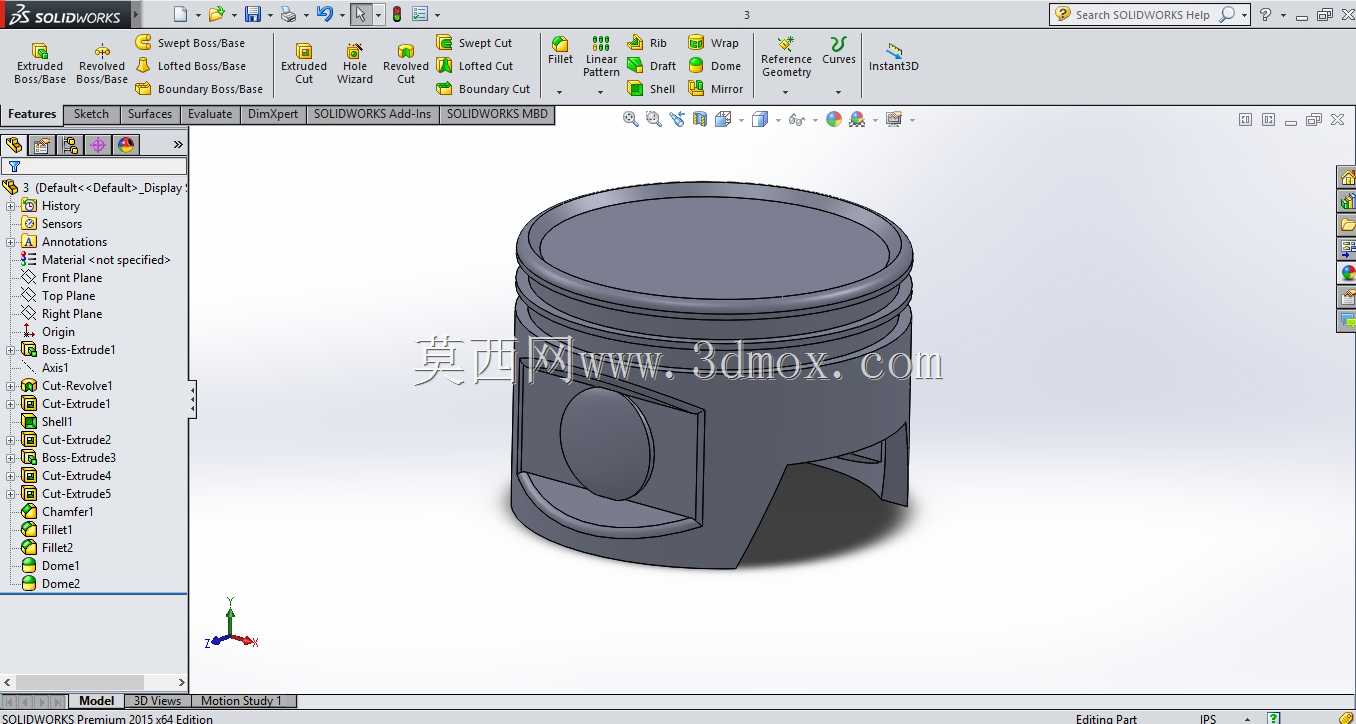

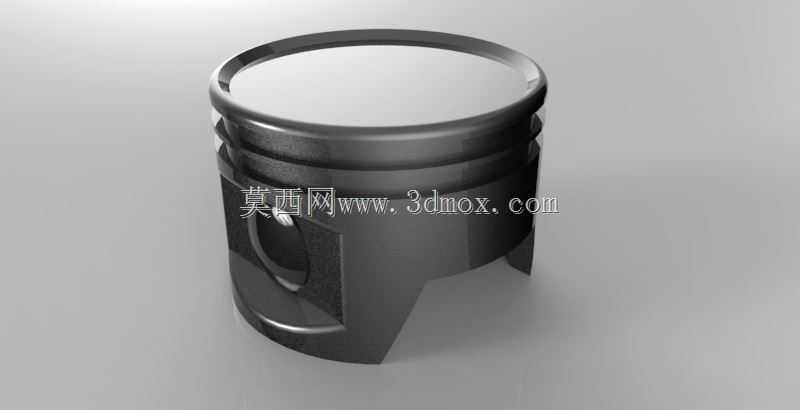

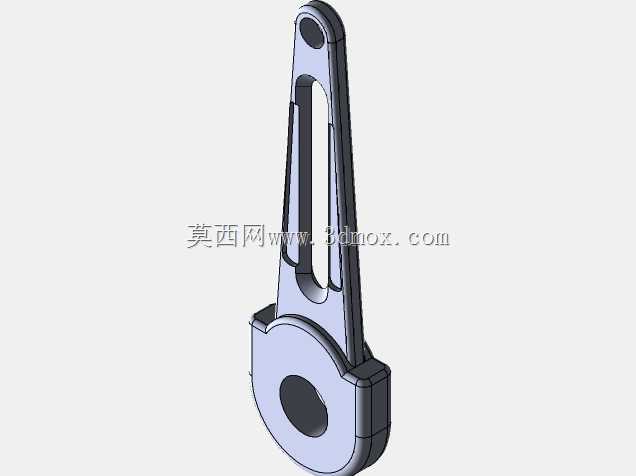

这套曲柄连杆总成是直列四缸四冲程内燃机的核心动力转换部件，主要应用于民用乘用车、轻型货运车辆、小型工程机械及通用动力设备的内燃机组装与研发场景，承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能，是内燃机动力输出路径上的核心执行结构。在实际工作过程中，四个活塞按照预设的点火顺序交替承接燃烧室内燃气爆发的推力，通过活塞销将直线往复作用力传递给连杆，连杆再将交变的直线作用力转化为曲轴的旋转扭矩，最终通过曲轴后端的飞轮结构将动力传递给传动系统，驱动整车或配套设备运转。整套结构的设计严格遵循四冲程内燃机的做功间隔角要求，直列四缸布局采用1-3-4-2的常规做功顺序，相邻缸做功间隔保持180度曲轴转角，能够保证动力输出的连续性与平顺性，有效降低整机运转过程中的振动幅度。活塞部分采用轻量化的裙部设计，顶部预留有燃烧室适配的凹陷结构，活塞环槽位置可对应安装气环与油环，实现燃烧室密封与缸壁润滑油刮除的功能，避免燃气窜入曲轴箱或是润滑油进入燃烧室参与燃烧。连杆采用工字型截面结构设计，在保证结构强度、承受交变拉压载荷与侧向冲击力的同时尽可能降低自身重量，减小往复运动产生的惯性力，两端分别通过活塞销与曲轴曲柄销连接，配合轴瓦结构降低运转过程中的摩擦损耗。曲轴部分采用整体式锻造结构设计，四个曲柄销按照做功顺序对应的角度布置，前后端设置有油封轴颈与轴承安装位，后端的法兰结构用于连接飞轮与动力输出部件，整体动平衡特性经过优化，能够适配数千转每分钟的持续运转工况。在安装边界上，整套总成的轴向尺寸与径向轮廓严格匹配直列四缸发动机的缸体内部型腔尺寸，曲轴主轴颈的位置与缸体主轴承座一一对应，活塞在上止点与下止点间的行程距离严格匹配发动机设计排量要求，各运动部件之间预留有符合热膨胀要求的配合间隙，能够保证在高温工作环境下不会出现运动卡滞的问题，同时各部件的润滑通道位置与缸体油道完全对齐，可实现压力润滑与飞溅润滑结合的润滑效果，保障长时间高负荷运转下的结构可靠性。
