锂离子18650车用57伏电池模组结构

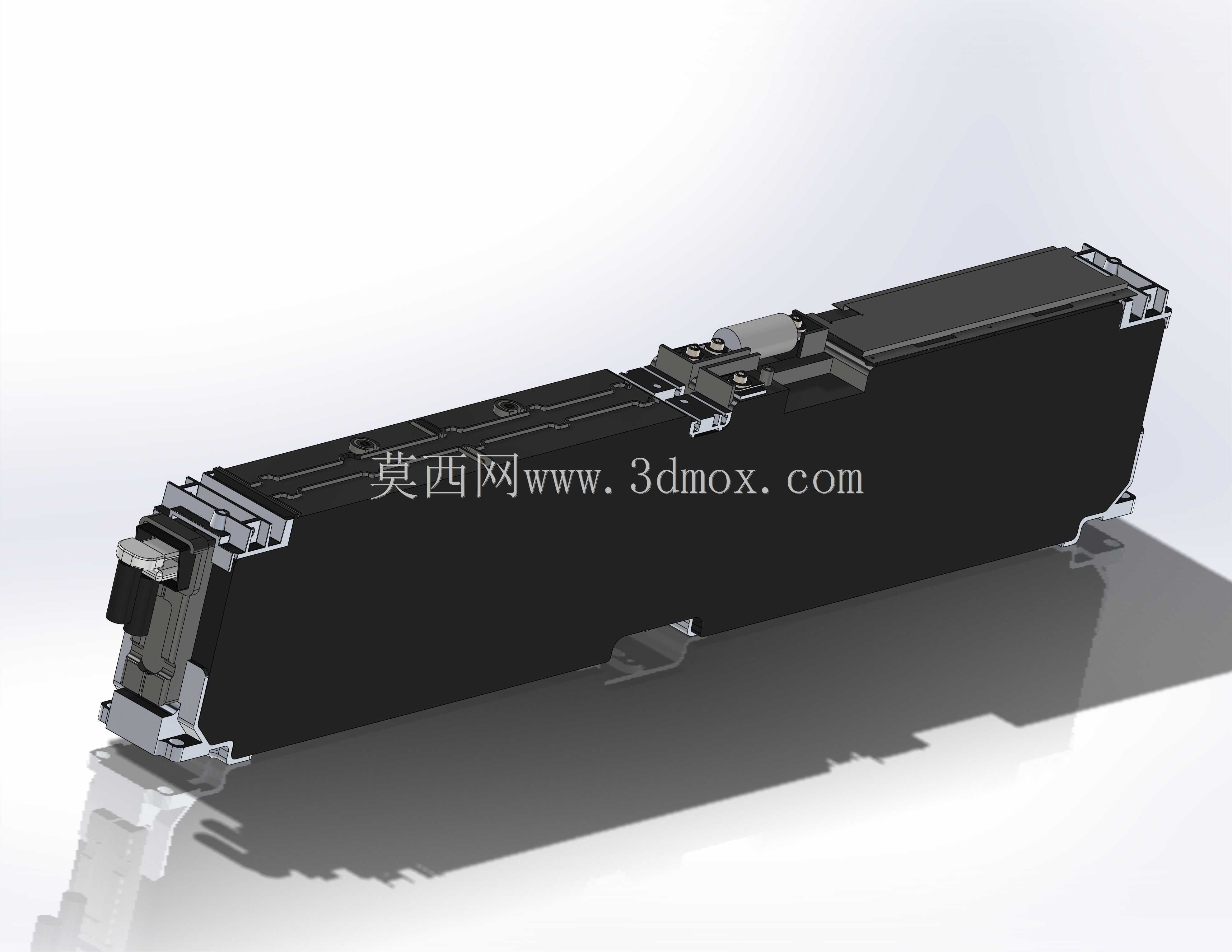

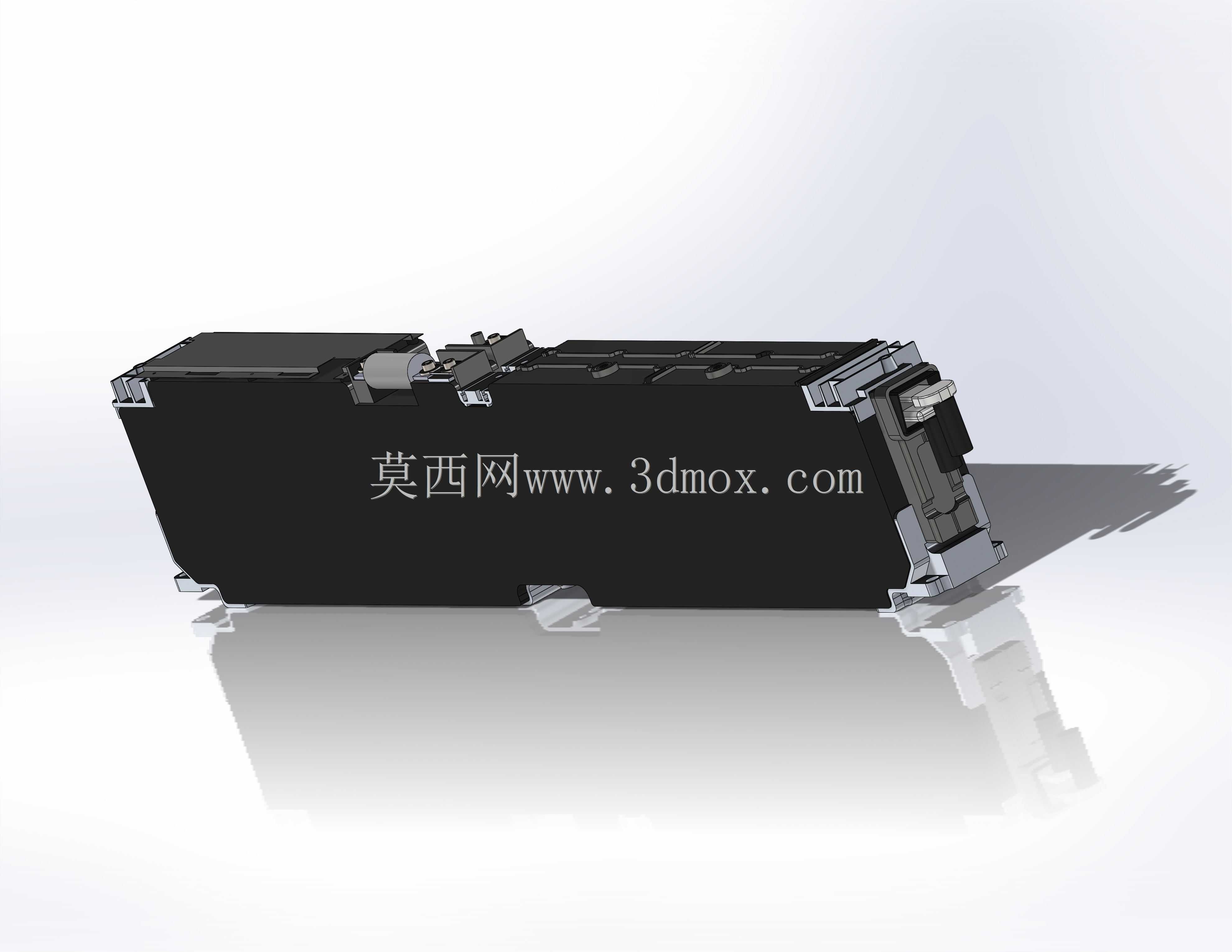

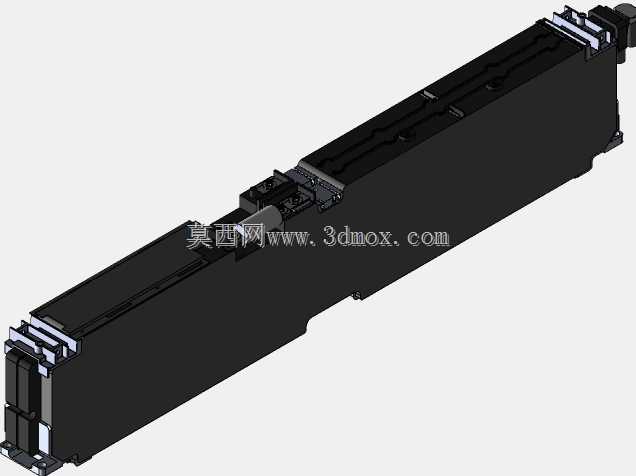

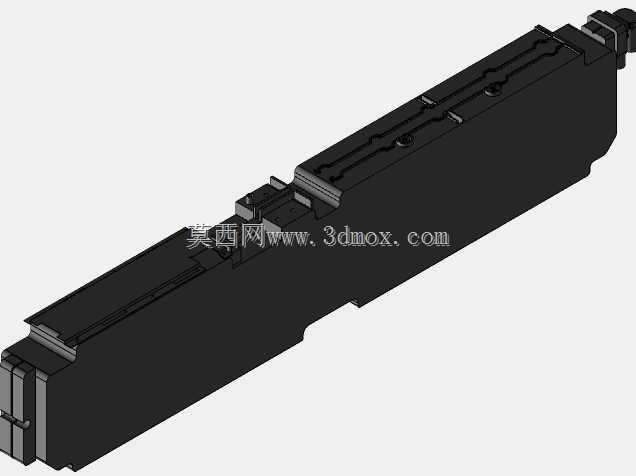

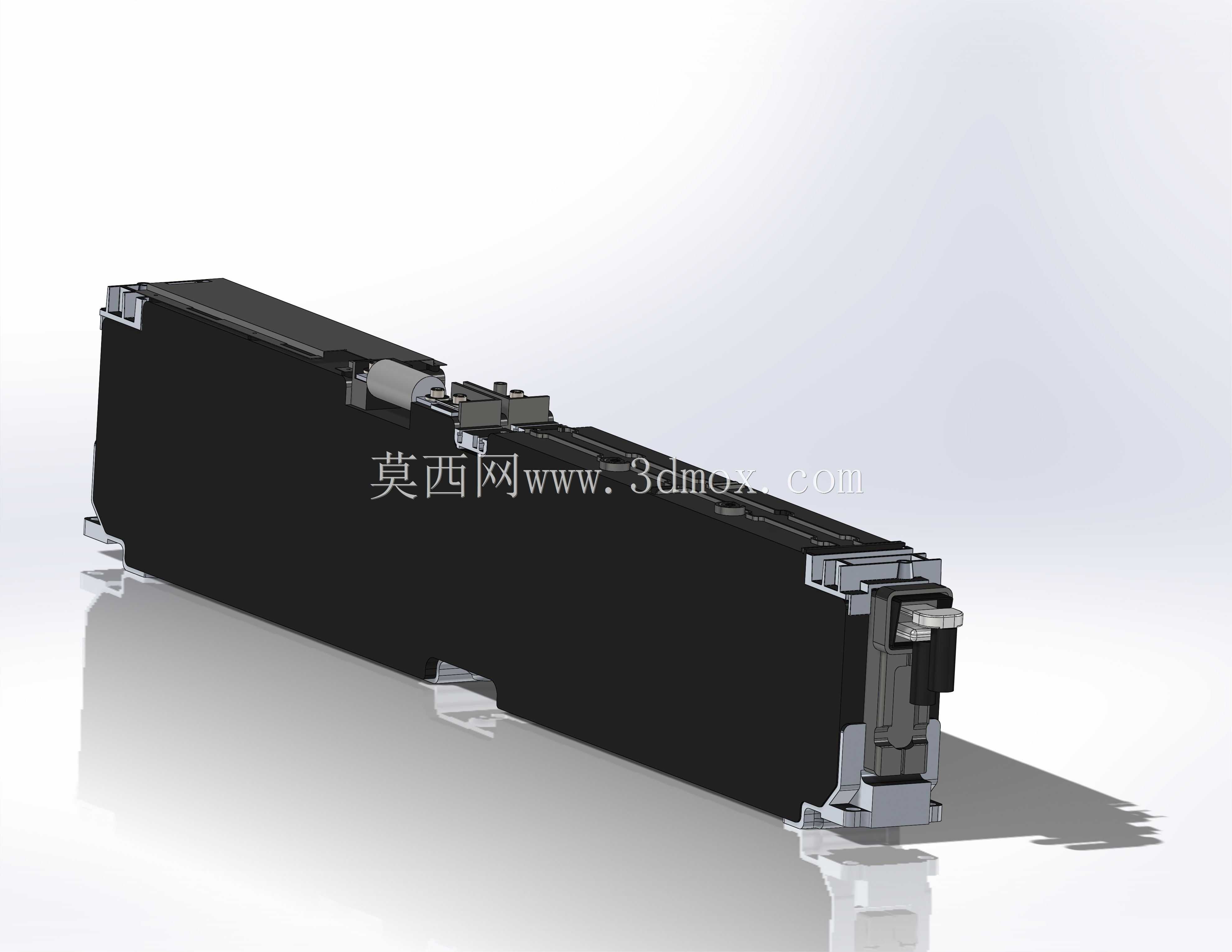

该模组面向纯电动乘用车的底盘动力供电场景设计，主要承担整车驱动系统、车载电控单元、辅助用电设备的电能供给职能，是新能源汽车三电系统中储能单元的核心组成部分，可适配紧凑级家用纯电车型的底盘平铺式电池包布局，也可作为低速电动商用车、场地作业电动车的独立储能模块使用。模组整体采用长条形扁平化结构设计，外壳选用高强度阻燃工程塑料搭配局部金属加固件，既能够满足整车侧碰、底部穿刺场景下的结构防护要求，也能实现模组整体的轻量化控制，降低整车整备质量对续航表现的影响。模组内部采用多串多并的18650圆柱电芯排布方案，通过定制的汇流排实现电芯间的串并联连接，将单颗3.7V左右的电芯电压整合为57V的额定输出电压，可匹配多数低压电动车驱动电机的输入电压区间，同时电芯排布预留了均匀的散热间隙，能够适配自然冷却或低速风冷的散热方案，避免大电流充放电过程中电芯局部过热引发的性能衰减。设计过程中充分考虑了整车装配的安装边界，模组两端设置有标准化的快插式高压接插件与低压采样接插件，可实现与电池包高压回路、BMS电池管理系统的快速对接，无需额外定制转接部件；模组底部预留有对应整车安装点位的固定支脚，支脚位置设置有绝缘缓冲衬垫，既能够保证模组安装后的结构稳定性，也能隔绝车身行驶过程中的振动传递，避免长期振动导致电芯连接部位松动、接触电阻增大的问题。模组侧面设置有可拆卸的检修盖板，可在售后维护过程中快速排查内部电芯、汇流排的状态，降低后期运维的操作难度；外壳的密封结构满足IP67级防护要求，可阻挡日常行驶过程中的雨水、路面扬尘进入模组内部，避免短路故障的发生。在功能设计上，模组内部预留了温度采样、电压采样的线路布设通道，可配合BMS系统实现每一组电芯的状态实时监测，在出现过充、过放、过温、短路等异常工况时可快速触发保护机制，切断高压输出保障整车用电安全。
