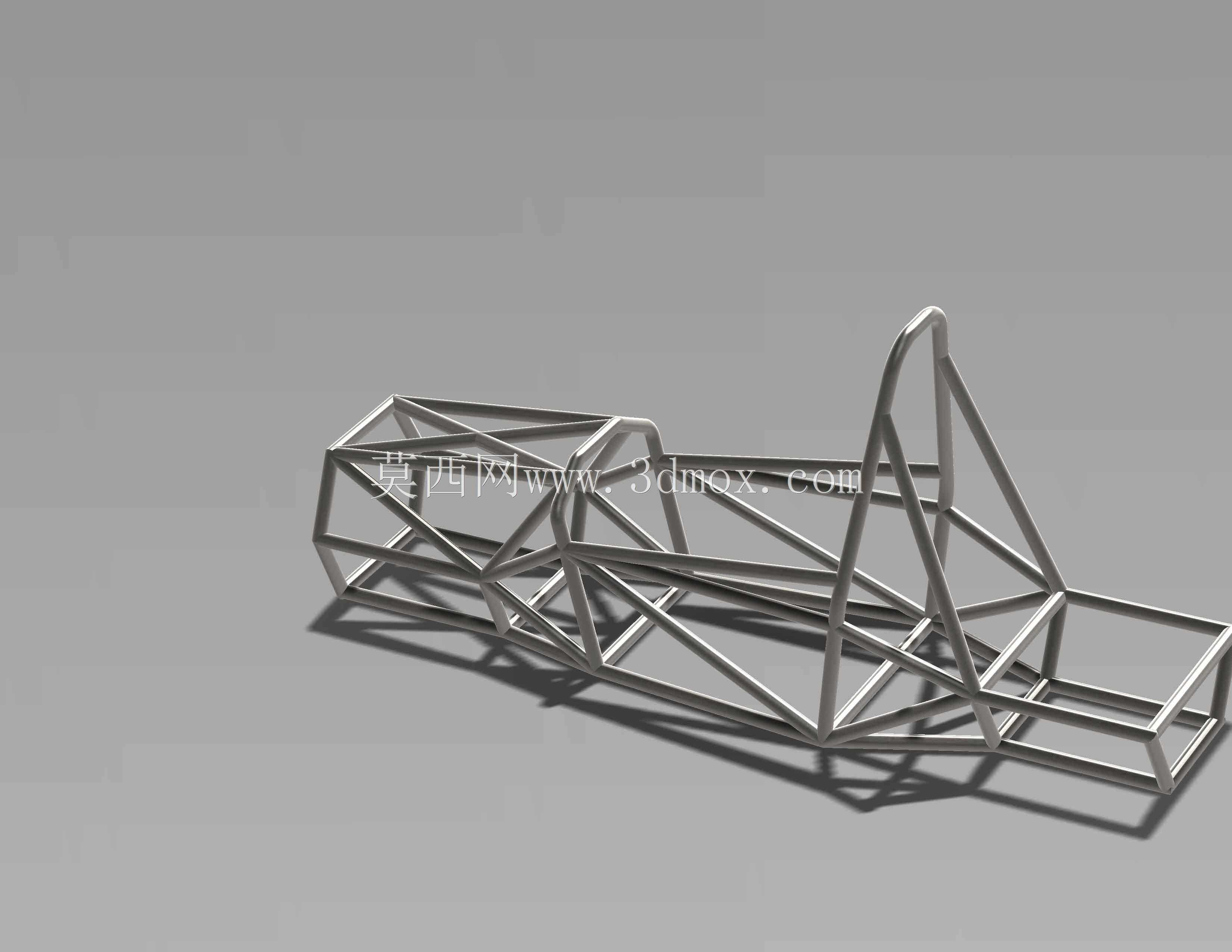

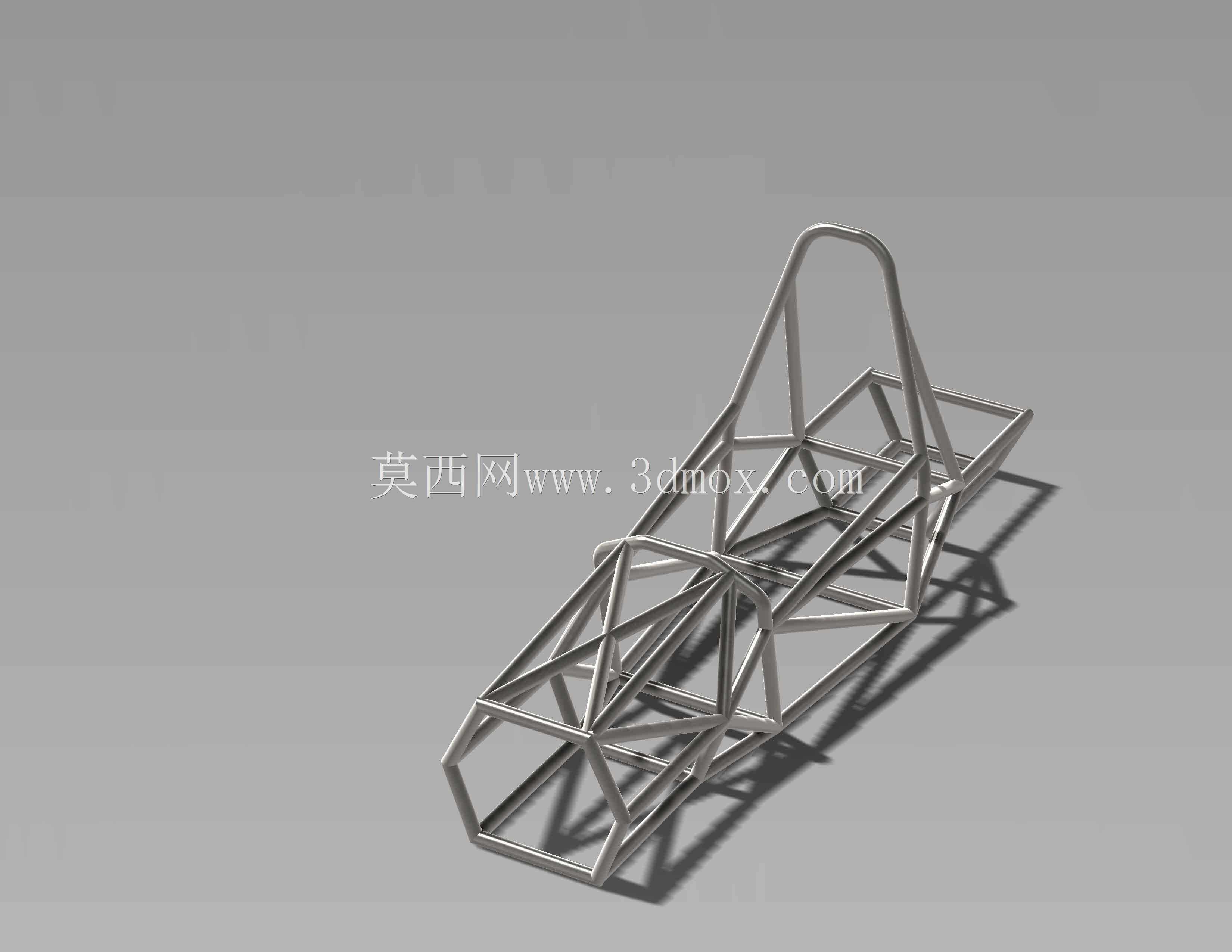

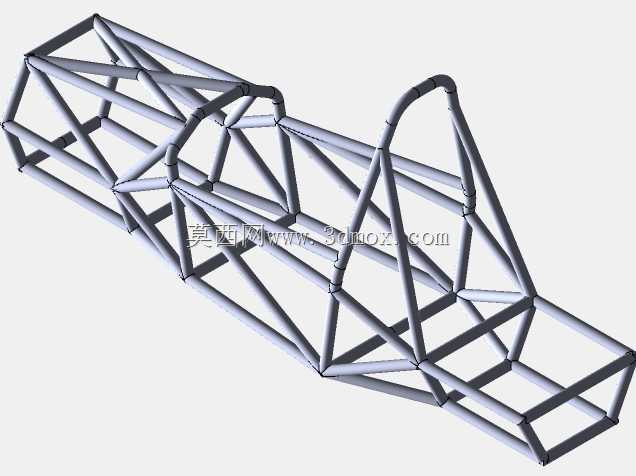

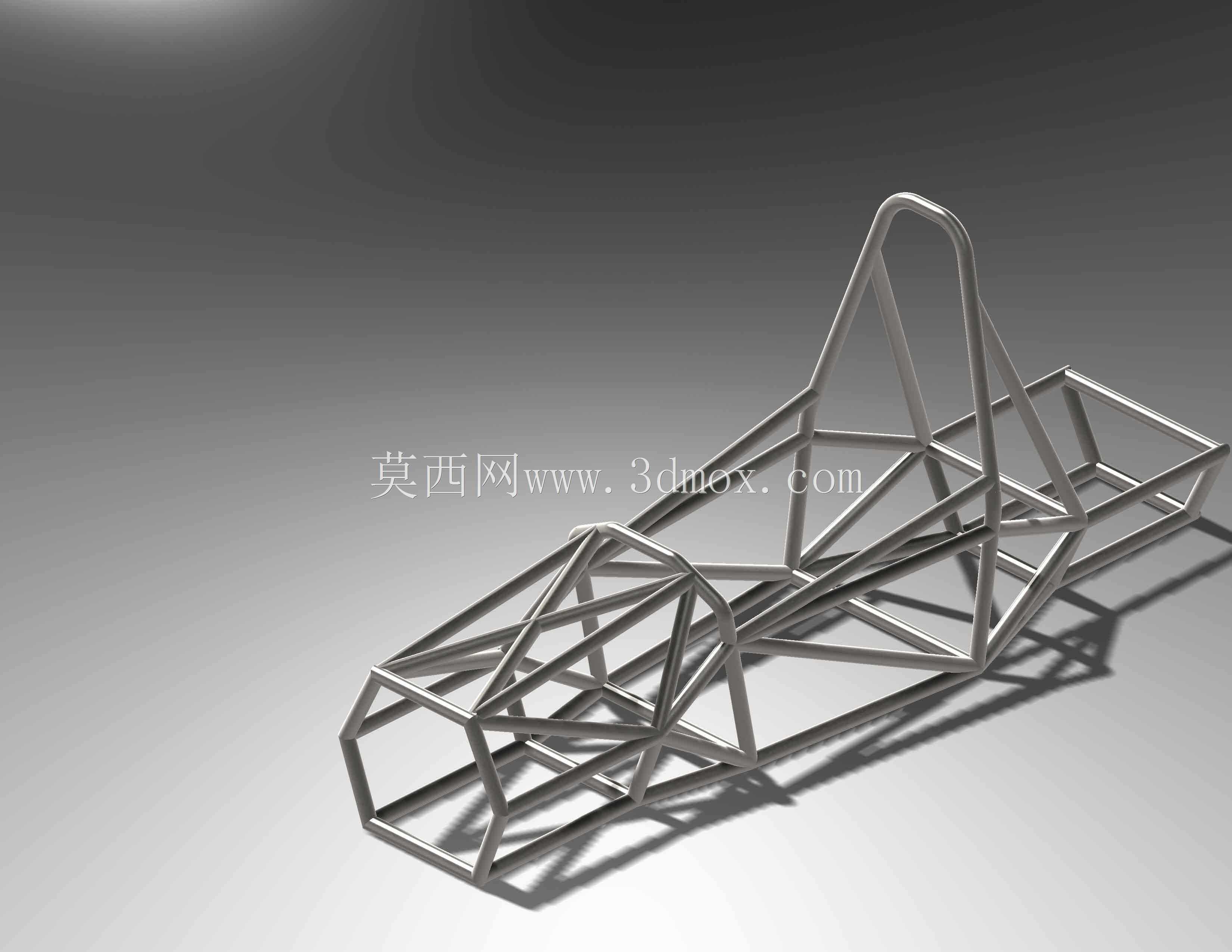

大学生方程式赛车钢管桁架式车架结构

该结构为大学生方程式赛事专用的钢管桁架式赛车车架，是整台赛车的核心承载基体，承担着连接动力总成、悬架系统、转向机构、制动单元以及车手座舱的核心作用，是方程式赛车设计环节中决定整车动态性能与安全性能的核心部件。在赛事应用场景中，这类车架需要同时满足严苛的轻量化要求、极高的结构刚度要求以及碰撞安全防护要求，既要在高速过弯、急加减速、极限颠簸的赛道工况下保持结构形变量在可控范围内，保证悬架定位参数不发生偏移，让轮胎始终保持最优接地状态，保障整车操控精度，又要在发生碰撞、侧翻等意外工况时，通过预设的管材变形吸能区吸收冲击能量，为车手构建足够安全的生存空间，避免座舱结构发生侵入性变形伤害车手。从设计思路来看，这款车架采用空间钢管桁架布局，通过不同管径、壁厚的合金钢管的空间交错排布，将整车载荷均匀分散到每一段管材上，在保证整体扭转刚度、弯曲刚度满足赛事要求的前提下，尽可能削减非必要的管材冗余，实现极致的轻量化控制。车架前部预留了前悬架安装硬点、前防撞结构安装位以及转向机构的布置空间，中部的座舱区域严格按照人机工程学要求划定边界，预留了车手乘坐、方向盘操作、踏板组安装以及安全带固定的充足空间，防滚环结构完全符合赛事安全规范的尺寸要求，能够在侧翻时有效承托整车重量，避免车手头部接触地面。车架后部则围绕动力总成、后悬架、差速器的安装需求设计了对应的安装支座硬点，保证动力输出路径的结构稳定性，同时预留了散热系统、供油系统的布置空间。在安装边界上，车架的整体宽度、高度以及轴距参数完全匹配方程式赛事的规则限制，各个安装硬点的位置精度经过反复校核，能够保证各系统装配后不存在运动干涉，管材的连接节点位置经过受力优化，避开了应力集中区域，能够有效提升车架的疲劳寿命，适配赛事中长时间极限驾驶的载荷冲击。
