双翘街式滑板运动器材结构设计

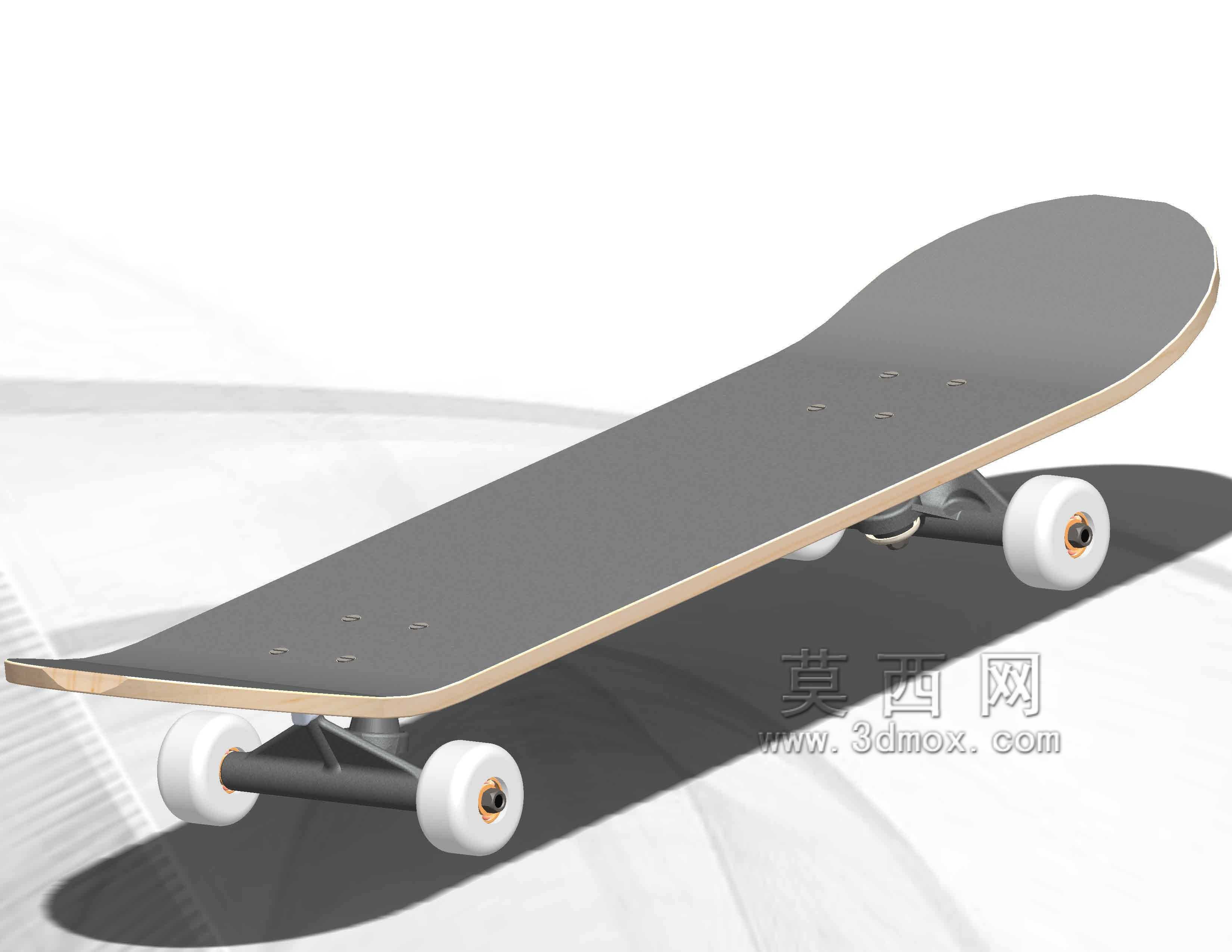

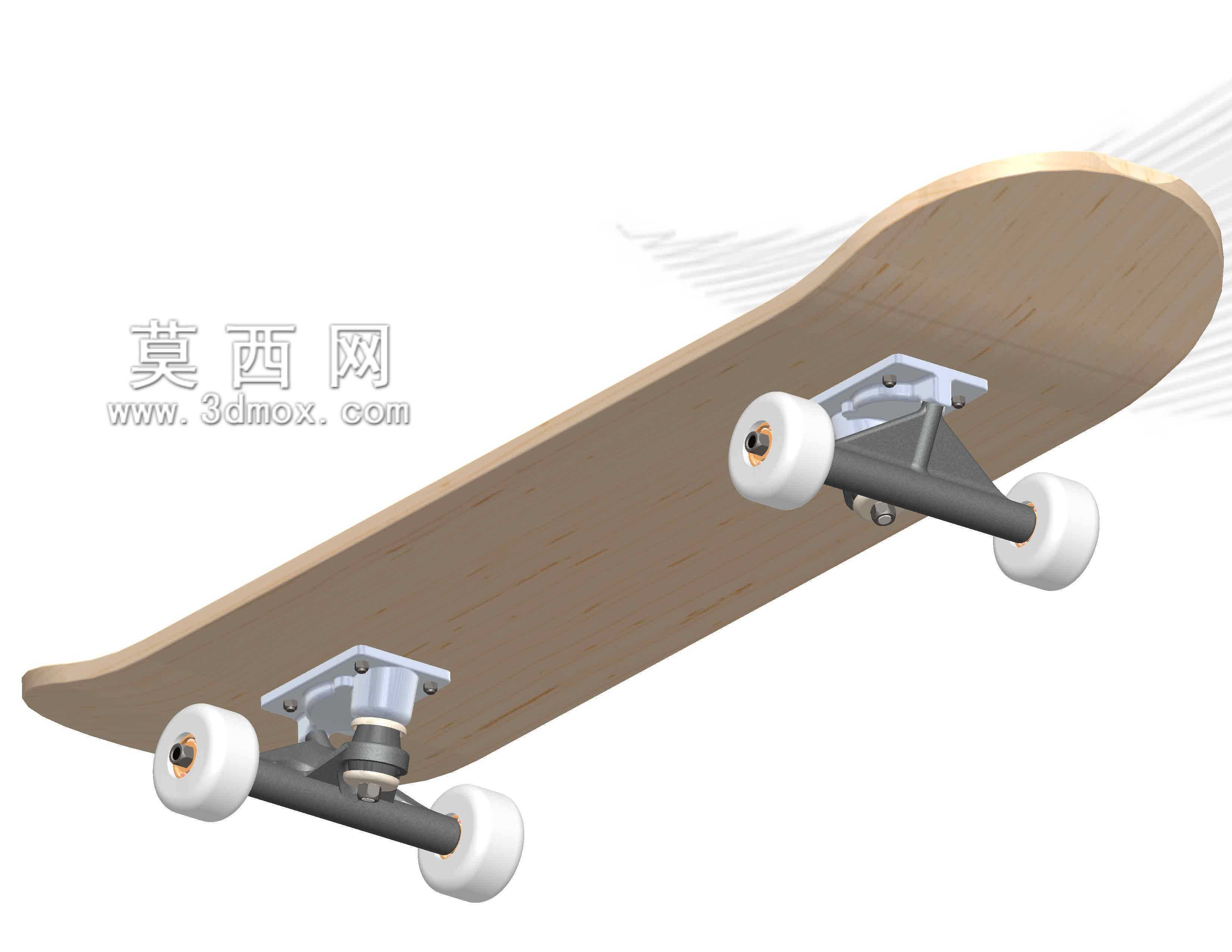

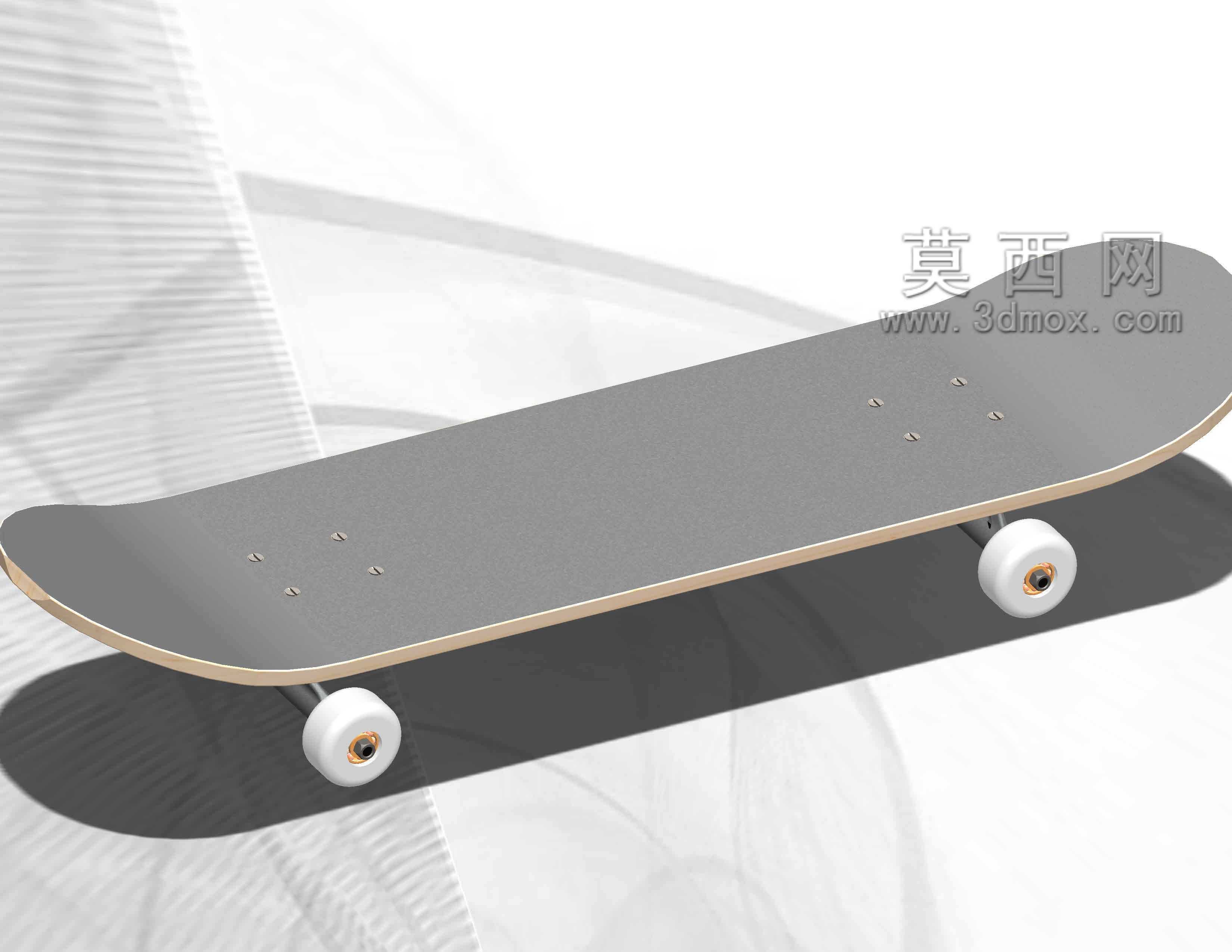

　　这套滑板三维结构完整还原了街式双翘滑板的全部装配关系，从板面的曲面弧度到支架的转向结构，再到轮子与轴承的配合公差，都按照实际量产产品的工程逻辑搭建，可直接用于运动器材研发阶段的结构验证、装配干涉检查，也能作为休闲代步装备设计的参考基准。

　　从实际应用场景来看，这类双翘滑板既可以满足街头技巧动作的练习需求，适配 Ollie、尖翻、跟翻等常见街式动作的受力要求，也能作为短距离通勤的代步工具，适配城市平整铺装路面的滑行需求，在校园、商圈周边的短途出行场景中，相比步行能提升3-4倍的移动效率，同时具备便携、易收纳的特点。设计过程中首先考虑的是板面的受力特性，板面采用多层复合结构的曲面造型，板头板尾设置对称的上翘角度，翘度控制在15-18度区间，既保证做动作时板头板尾能顺利点地触发弹跳，也避免翘度过高导致滑行时脚位不易控制；板面的脚窝位置做了微凹处理，凹陷深度控制在3-5mm，滑行时能给脚掌提供足够的侧向支撑，做转向或者动作时脚不会轻易从板面滑脱，板面整体长度控制在80cm左右，宽度20cm，适配绝大多数成年使用者的脚型尺寸，安装孔位按照行业通用的支架孔距标准设置，孔距横向4.2cm、纵向6.4cm，能兼容市面上绝大多数主流规格的滑板支架，不需要额外打孔改装。

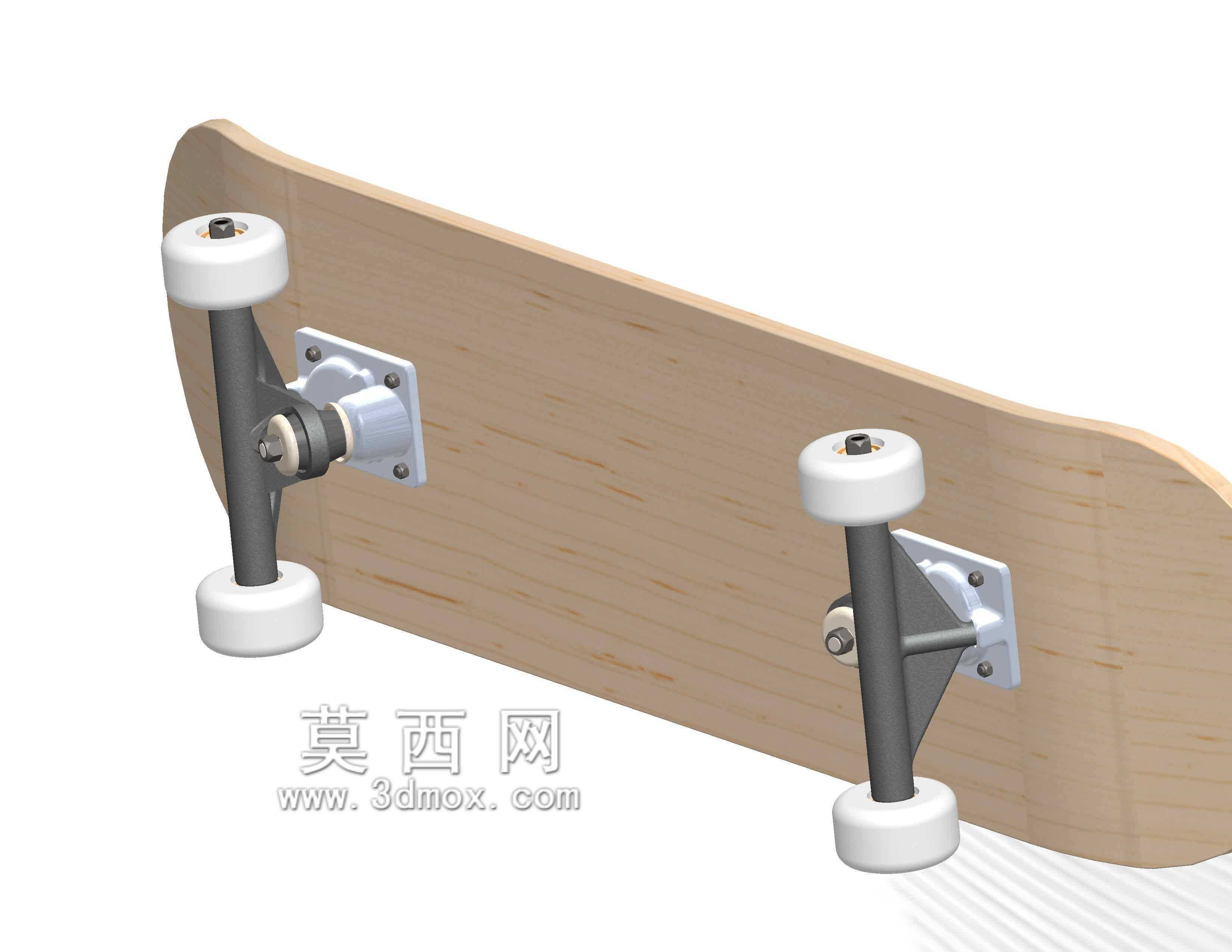

　　支架部分也就是滑板的转向桥，采用压铸铝合金的结构形态，主桥钉贯穿支架底座与悬桥部分，中间搭配PU减震垫实现转向回弹，转向角度的限位通过PU垫的压缩行程控制，最大转向角度控制在25度左右，既保证小幅度转向时的灵活度，也避免转向角度过大导致滑行失稳；支架的高度控制在5.2cm，搭配直径52mm的轮子时，轮子与板面之间预留8mm左右的间隙，滑行过程中板面受力形变时不会出现咬轮的情况，避免突然卡轮导致的滑行摔倒风险。轮子采用高回弹聚氨酯材质的结构设计，轮面做微弧处理，接触地面的宽度控制在32mm，既保证滑行时的抓地力，也减少侧向滑动的阻力，轮子内部预留标准608轴承的安装位，轴承位的同轴度公差控制在0.02mm以内，保证轮子转动时不会出现偏心晃动的情况，降低滑行过程中的震动传递。

　　整套结构的装配逻辑遵循实际维修拆装的顺序，板面底部先贴装防滑砂纸对应的安装基准面，再通过内六角螺丝将支架底座固定在板面的预设孔位上，悬桥部分穿入主桥钉与PU垫后锁紧螺母，调整螺母的锁紧力度就能改变转向的软硬程度，适配不同使用者的滑行习惯；轮子通过轴承穿入支架两端的轮轴，轴端用防松螺母锁紧，预留0.1mm的轴向间隙，保证轮子能自由转动不会出现卡滞。从安装边界来看，整套滑板组装完成后总高度在11cm左右，立放时占地面积不足0.2㎡，可以轻松放入普通双肩包或者储物柜中，便携性满足日常携带的需求；板面的边缘做了圆弧倒角处理，避免搬运过程中尖锐边角磕碰造成损伤，支架的所有外露金属部件都做了圆角处理，没有尖锐的毛刺结构，使用过程中不会划伤使用者的腿部或者鞋面。

　　在结构强度的设计考量上，板面的最大承重按照100kg的静载荷做仿真验证，板中位置施加载荷时最大形变量不超过2mm，卸载后能完全恢复原有形态，不会出现永久形变；支架部分的悬桥在受到侧向冲击力时，比如做动作落地的侧向载荷，最大应力值低于铝合金材料的屈服强度，不会出现断裂或者变形的情况；轮子的邵氏硬度设置在100A左右，兼顾耐磨度与减震效果，在粗糙水泥路面滑行时能过滤掉部分细小震动，在光滑大理石路面也能保持足够的抓地力，不会出现打滑的情况。这套结构没有冗余的设计部件，所有零件都具备实际的功能作用，没有为了外观增加无意义的装饰结构，每个部件的尺寸、配合关系都对应实际使用中的受力与操作需求，不管是用于滑板产品的改型设计，还是作为机械结构教学的装配案例，都能提供准确的结构参考，还原真实滑板产品的工程设计逻辑。
