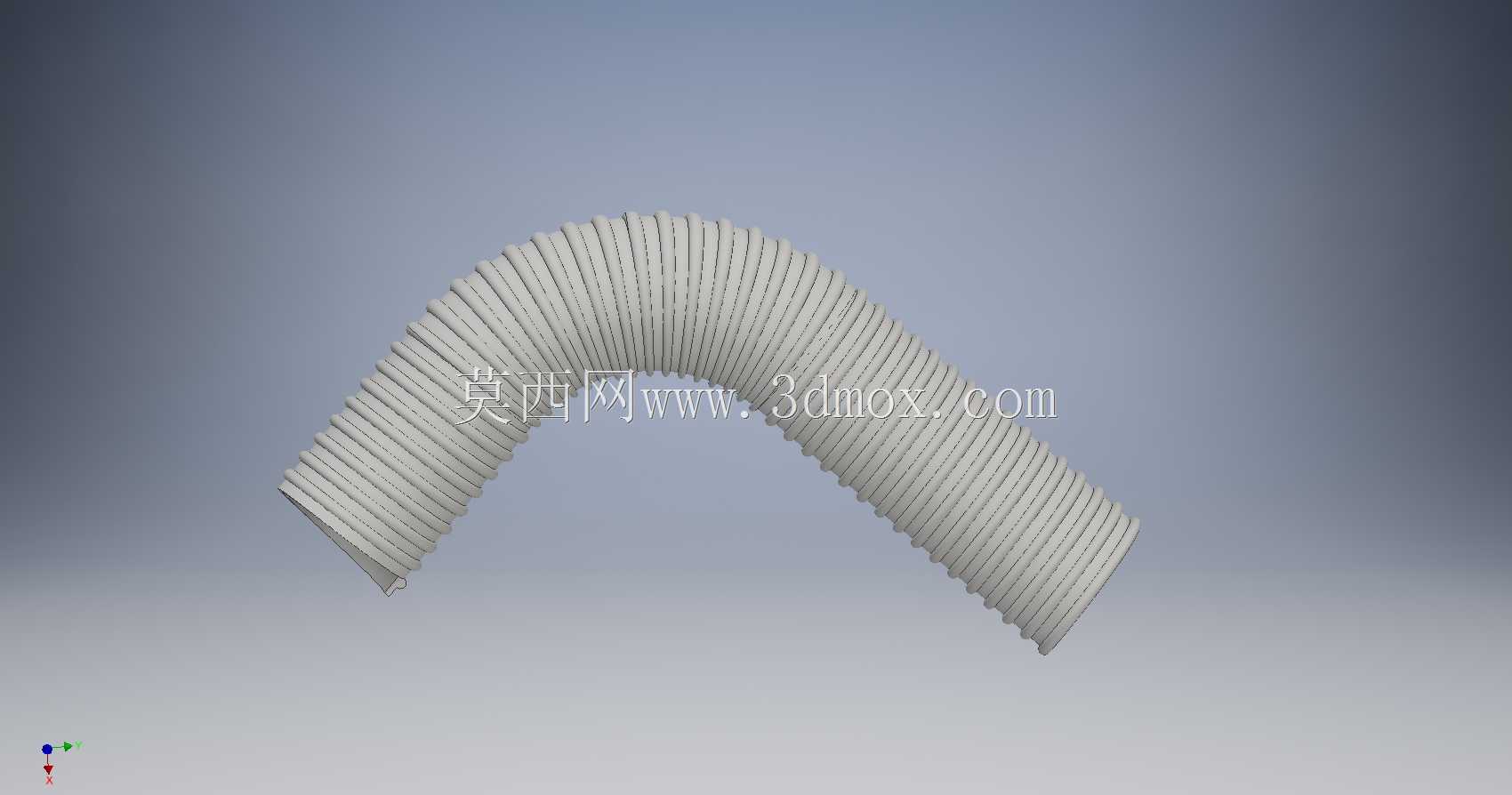

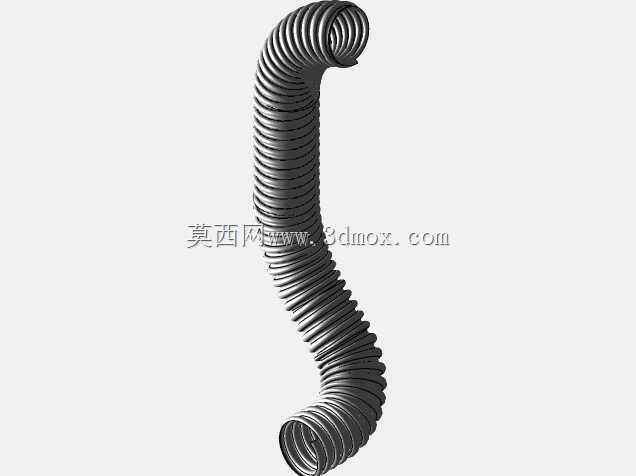

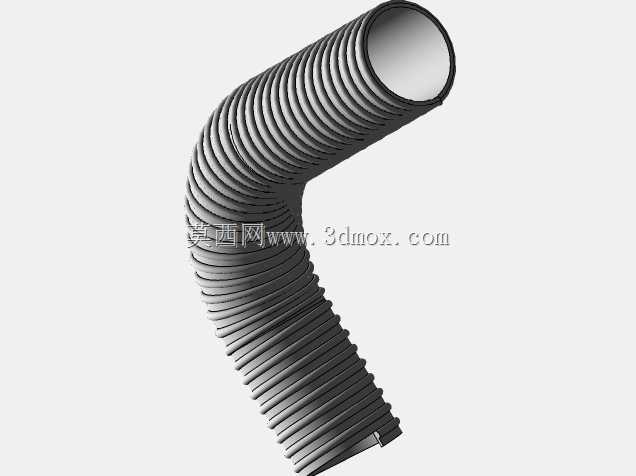

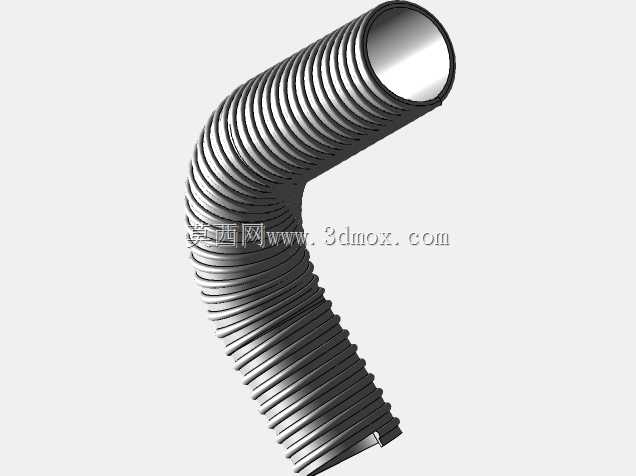

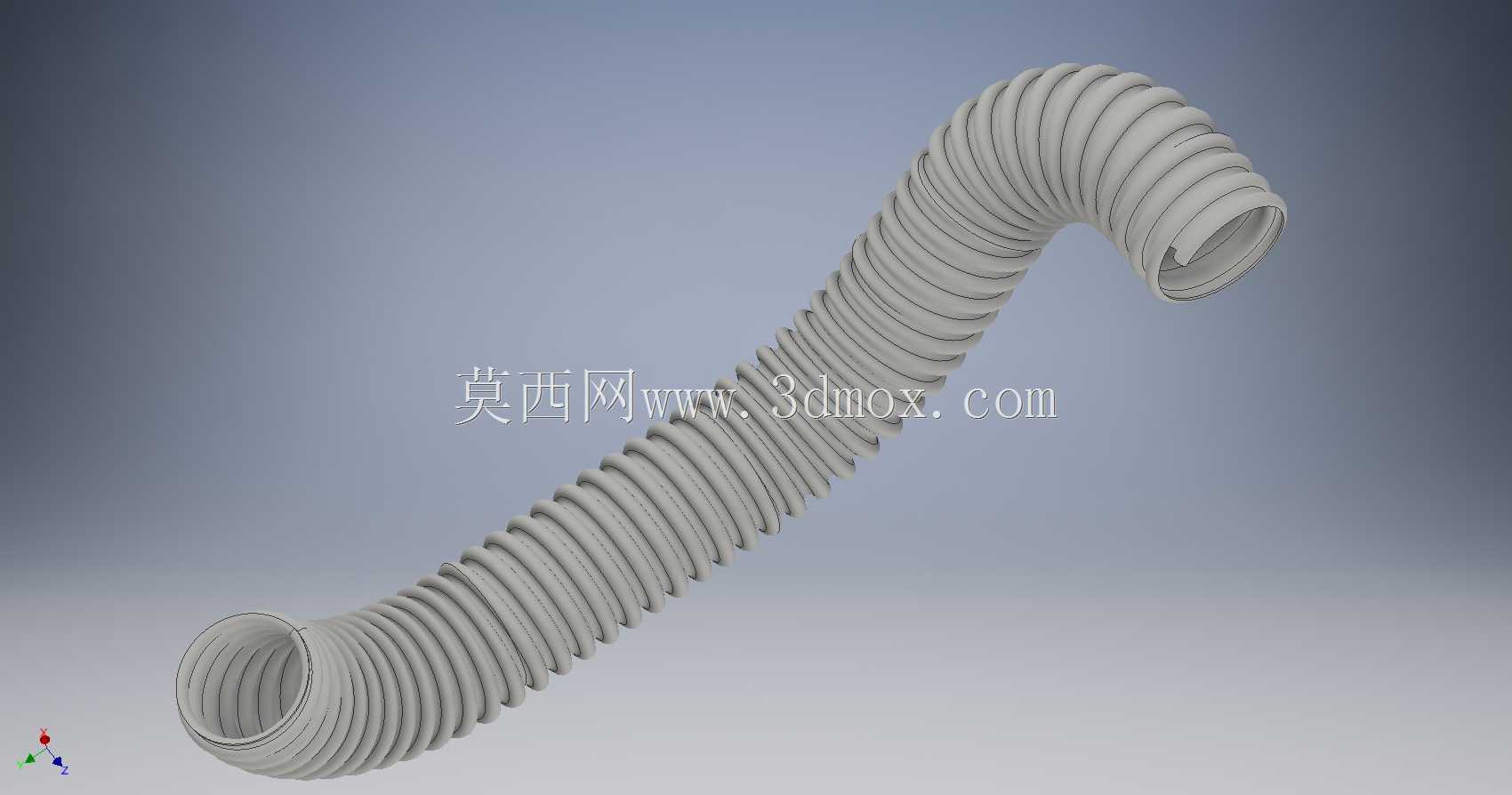

弯形波纹柔性连接软管结构设计

这款弯曲波纹软管是工业管路系统中常用的柔性连接部件，广泛应用在通风除尘、物料输送、给排水、暖通空调、小型设备气路连接等多个场景中，能够在两个存在位置偏差、运行中会产生小幅振动的管路接口之间实现可靠的连通补偿，避免硬管连接因为装配误差、设备振动、结构位移出现的应力集中、接口开裂、管路泄漏等问题。在实际工业现场，很多设备的进出风口、泵阀的连接端、移动式除尘设备的管路接驳处，都会用到这类弯曲形态的波纹软管，它既可以顺着安装空间的走向弯折排布，充分利用狭窄的装配空间，又能通过自身的波纹结构吸收设备运行产生的振动，阻断振动沿着管路传递，降低管路系统的共振噪音，同时还能补偿管路因为热胀冷缩产生的长度与角度变化，提升整个管路系统的运行可靠性。这款软管的设计核心围绕柔性补偿与空间适配展开，整体采用连续环形波纹的管壁结构，每一圈波纹都可以在小范围内产生角度偏转与轴向伸缩，多圈波纹累加之后就可以实现大角度的弯曲造型，不需要额外加装弯头配件就能顺着安装空间的走向完成管路排布，减少了管路的连接节点，也就降低了泄漏的风险。设计过程中首先确定了软管的通径尺寸，匹配常规工业管路的接驳口径，两端预留平直的连接段，方便用户通过卡箍、法兰或者快接接头完成与两端设备、硬管的对接安装，平直段的长度经过优化，既能够保证连接时的密封接触面积足够，不会因为软管的柔性导致接口松脱，又不会占用过多的安装空间。弯曲段的曲率半径经过反复调整，既保证软管可以顺畅弯折，不会在弯折处出现管壁折瘪、通径大幅缩小影响介质流通的问题，又能让波纹的形变处于材料的弹性形变范围内，长期使用也不会因为反复弯折出现疲劳开裂。管壁的波纹参数设计也经过考量，波纹的高度、间距匹配软管的壁厚，让软管在保持足够柔性可以轻松弯曲的同时，还具备足够的环向刚度，在输送带压介质或者负压抽吸的时候，不会因为内外压差出现管壁吸瘪、鼓胀变形的问题，保证介质流通的截面稳定。在安装边界上，这款弯曲软管不需要额外的固定支撑，只需要在两端接口处做好紧固密封，就可以顺着预设的弯曲走向完成安装，能够适配两端接口存在一定轴向错位、角度偏差的安装场景，降低现场装配的对位精度要求，提升安装效率，同时在设备运行产生小幅位移的时候，软管可以通过自身的形变跟随位移，不会对两端的设备接口产生额外的拉扯应力，保护设备接口与管路的连接可靠性。
