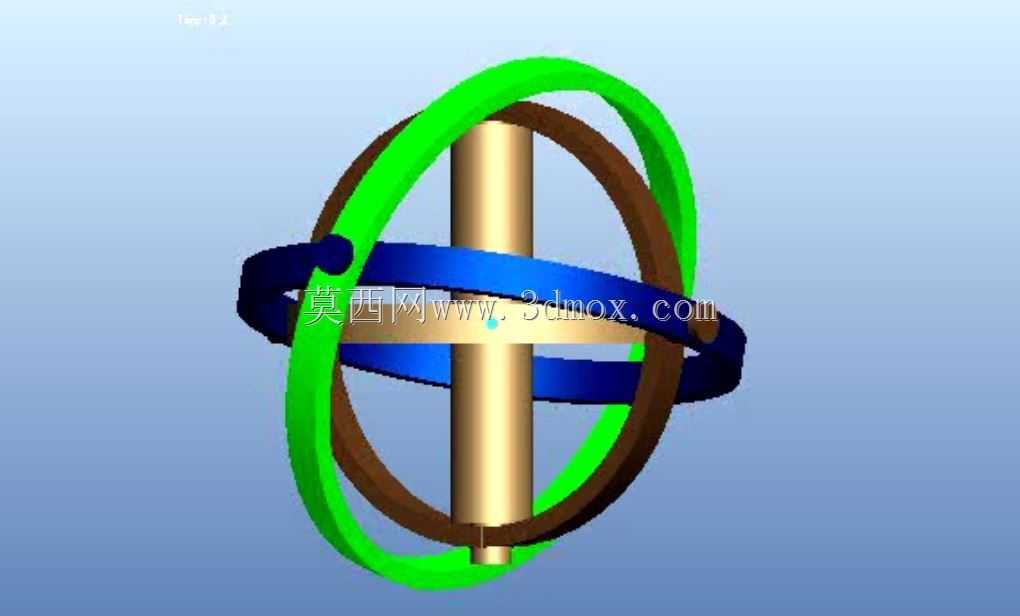

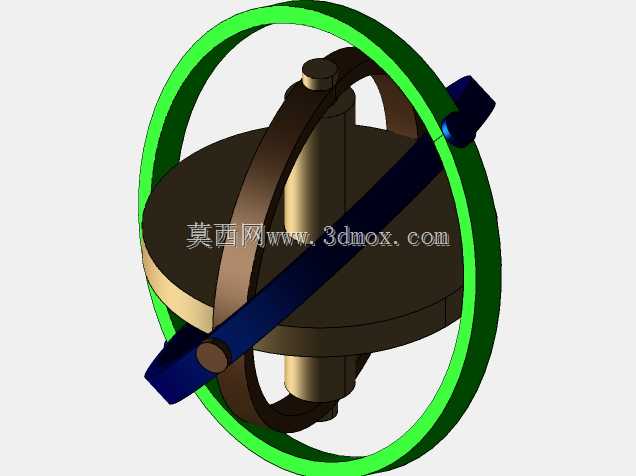

万向支架式机械陀螺仪结构设计

本次设计的万向支架式机械陀螺仪，核心依托三轴正交万向节枢轴支撑结构实现核心功能，整套结构围绕角动量守恒的物理原理完成构型搭建，可在复杂姿态变化的工况下保持中心转子转轴的空间指向稳定，是惯性导航、姿态测量领域的核心基础机械构件。从实际应用场景来看，该结构可适配船舶航行姿态校准、航空飞行器惯性导航基准搭建、井下钻探设备方位保持、精密平台稳定防抖等多类场景，在船舶航行场景中，可不受船体俯仰、横摇、纵倾的姿态扰动，持续为罗盘、火控设备提供稳定的水平基准；在航空场景中，可为飞行控制系统提供初始姿态参考，辅助完成飞行姿态的闭环控制；在民用精密设备领域，也可作为防抖云台的核心机械结构，为光学拍摄设备提供稳定的承载基准。从产品功能特性来看，整套结构采用三层正交枢轴嵌套设计，最内层为中心转子安装轴，可绕自身轴线完成高速旋转，中间层环架可绕水平枢轴相对内层轴完成俯仰方向转动，最外层环架可绕另一组正交水平枢轴相对中间层完成偏航方向转动，三层枢轴的轴线始终保持空间垂直相交，交点与中心转子的质心完全重合，从机械结构上抵消外部姿态变化对中心转轴指向的干扰，当中心转子达到额定旋转转速后，无论外部安装基座产生何种角度的倾斜、转动，中心转轴的空间指向都能保持初始设定方向，完全满足惯性基准的使用要求。从产品设计思路来看，整套结构优先遵循质心重合原则，所有环架、枢轴、转子的设计都经过质心配平计算，确保整套转动结构的质心严格落在三层枢轴的交点位置，避免因重力偏载产生额外力矩干扰转子的定轴性；枢轴部位采用低摩擦阻力的配合设计，减少环架相对转动时的阻尼损耗，确保外部姿态变化时环架可以灵活转动，不会将外部转动力矩传递到中心转子轴上；环架采用高强度轻质环形结构，在保证结构刚度的前提下尽可能降低自身重量，减少环架转动时的转动惯量对整体定轴性能的影响。从外形尺寸与安装边界来看，整套结构采用对称式球形外包络设计，最外层环架的外径为整体最大外形尺寸，安装时仅需固定最外层环架的基座部位即可，预留的安装接口位于最外层环架的上下枢轴延长端，可直接与各类设备的安装基座完成对接，安装过程中无需额外调整内部环架的初始位置，只要保证基座安装面与设备基准面平行即可完成装配；内部各层环架的转动角度预留了足够的活动空间，可支持外部基座在全角度范围内倾斜、转动，不会出现环架结构干涉卡滞的问题，适配各类复杂安装工况的使用需求。
