汽车传动系统锥形离合器结构设计

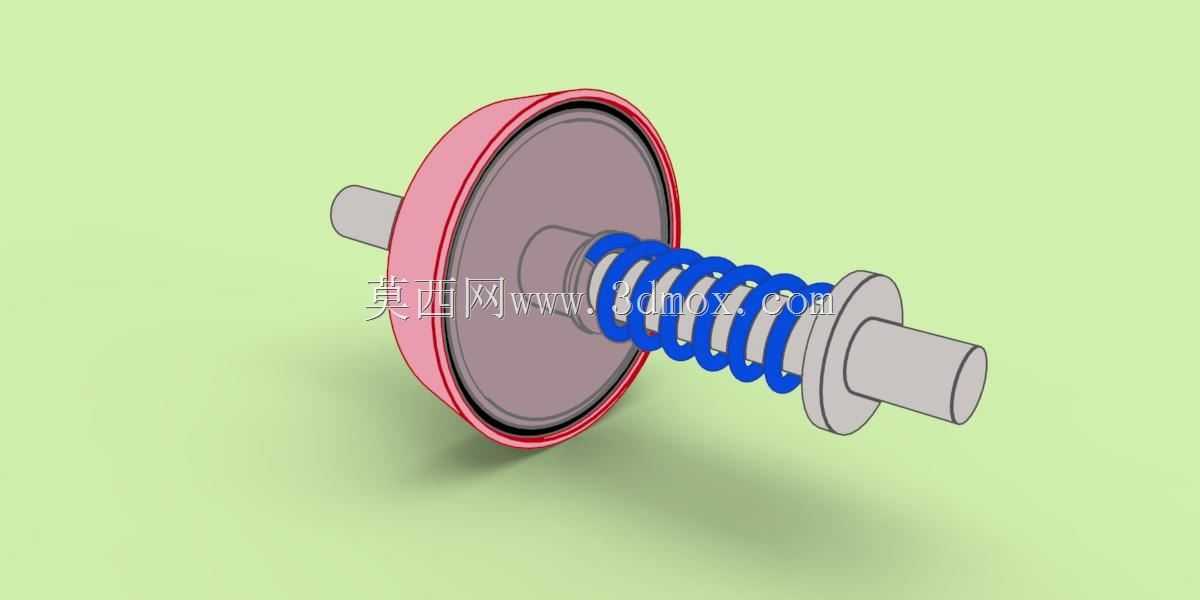

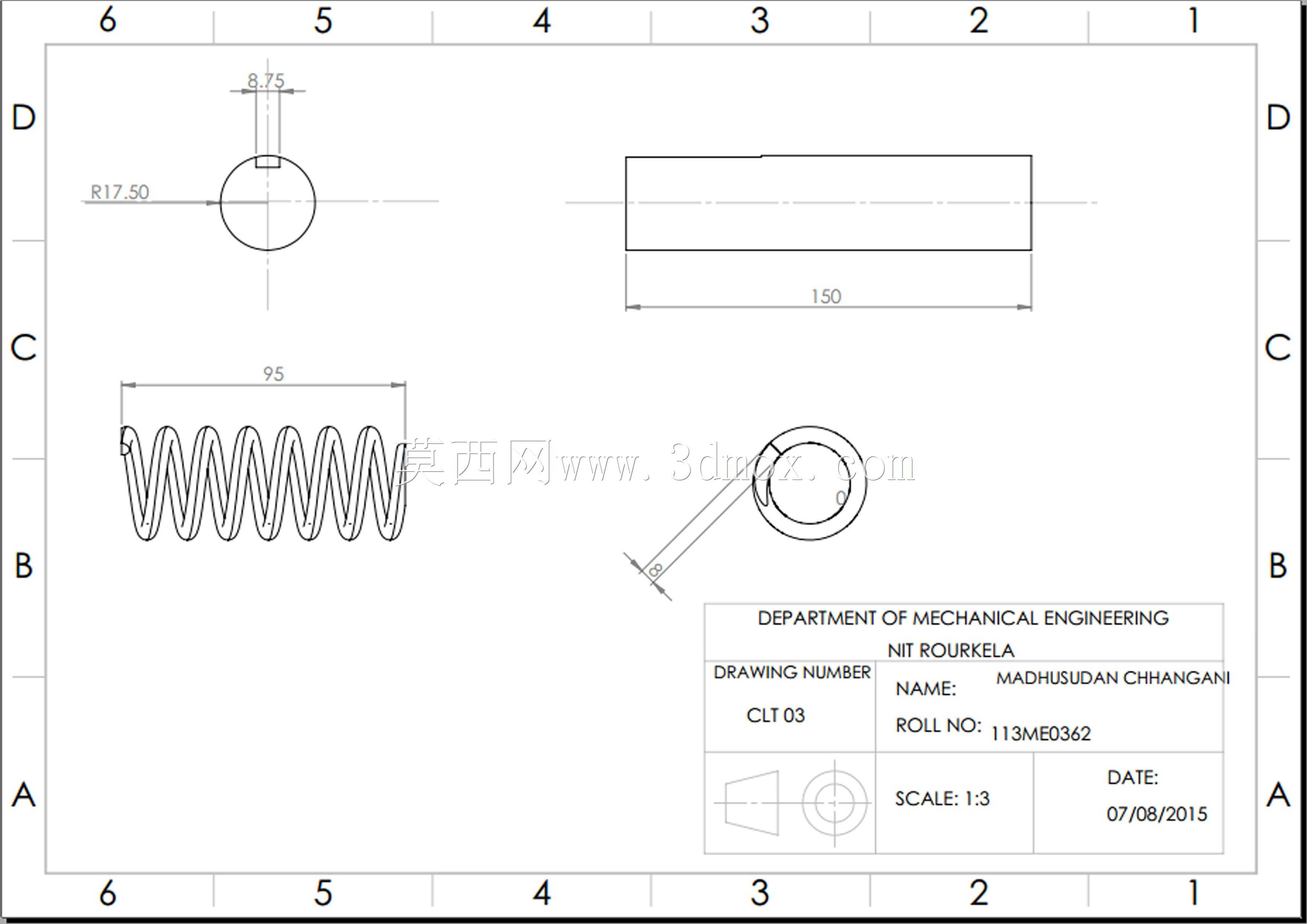

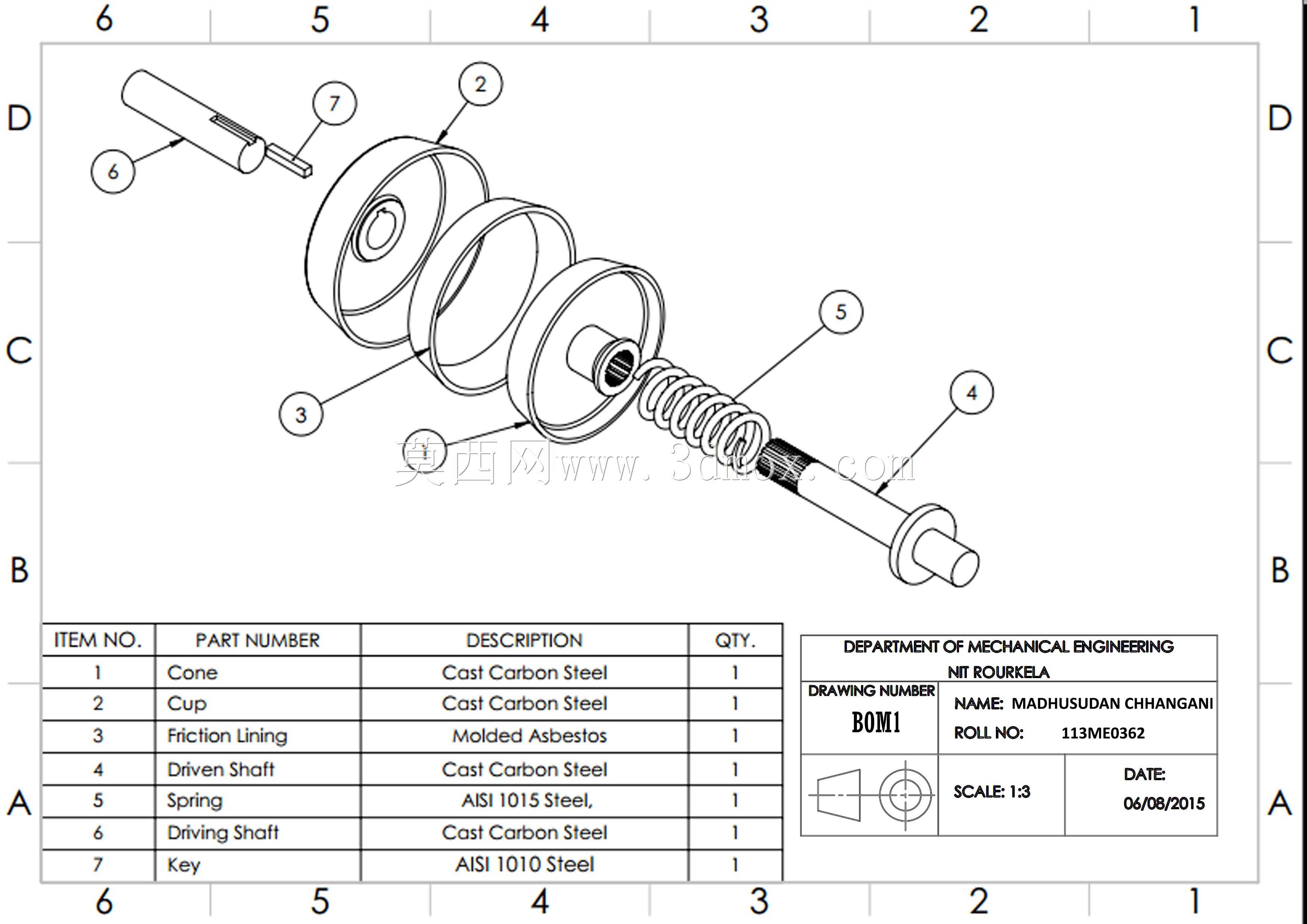

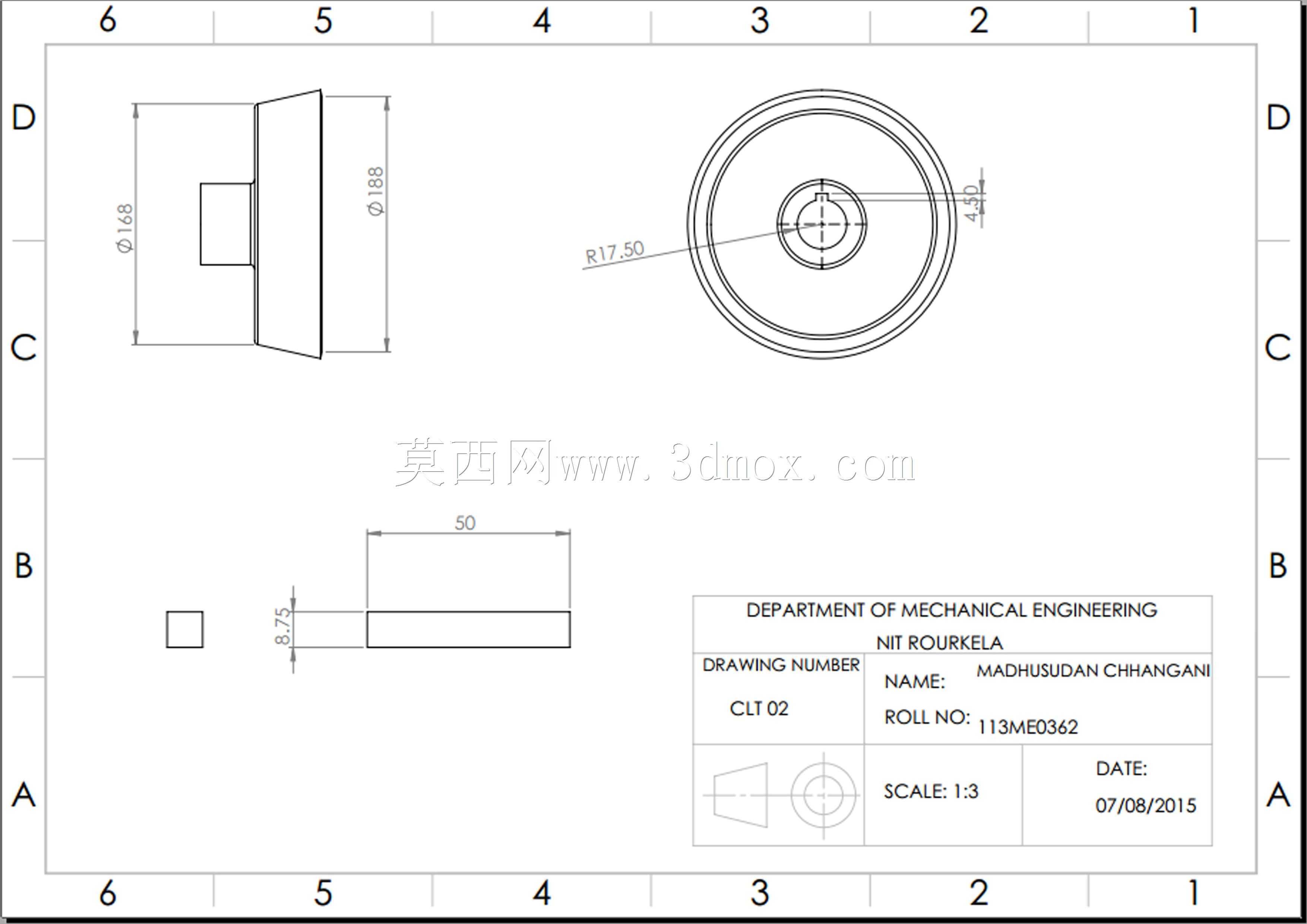

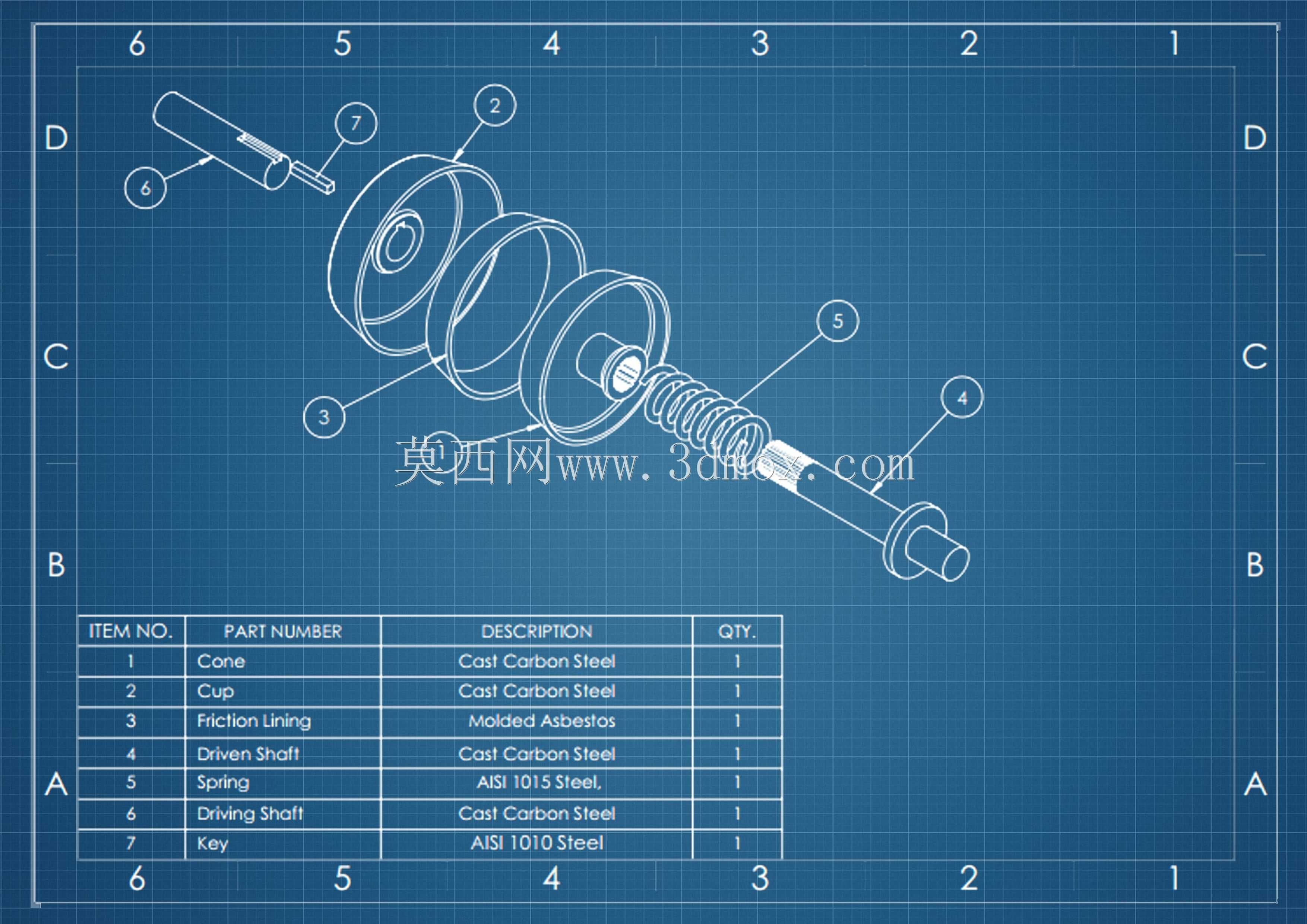

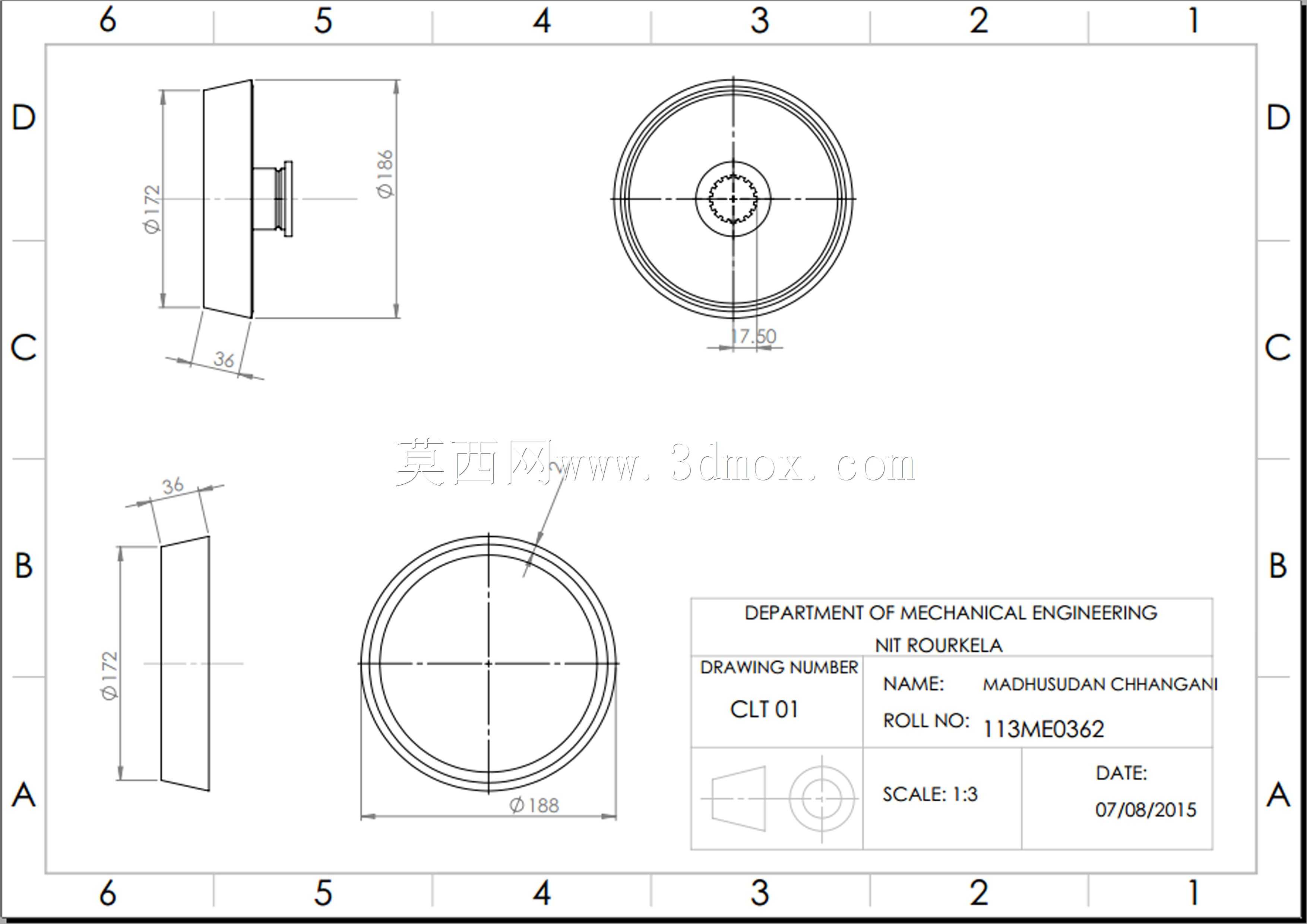

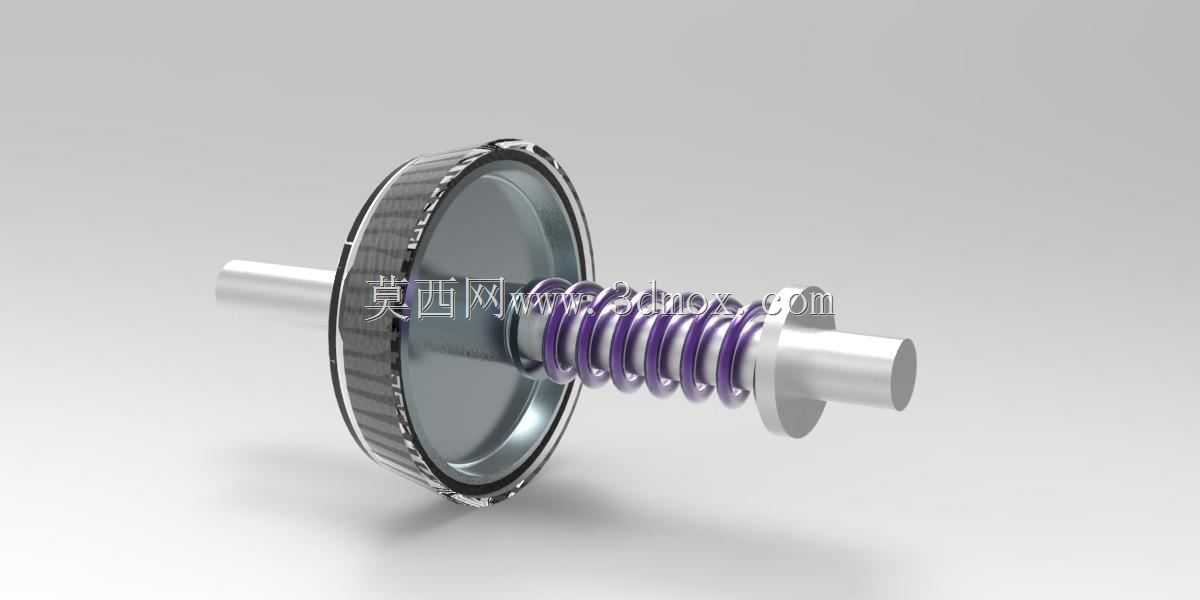

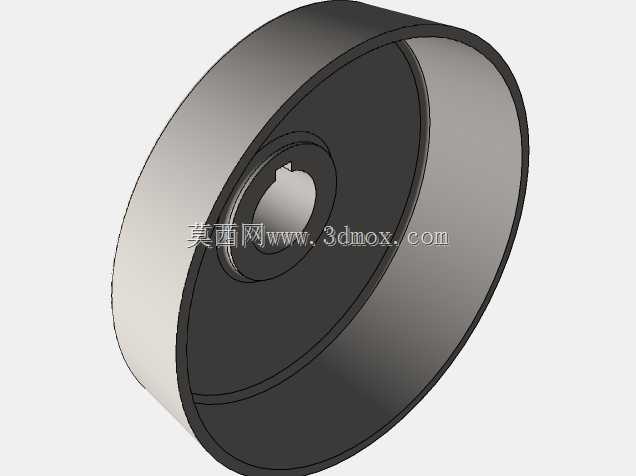

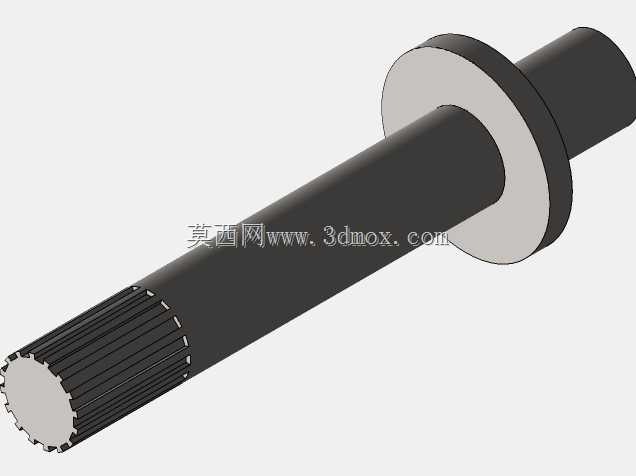

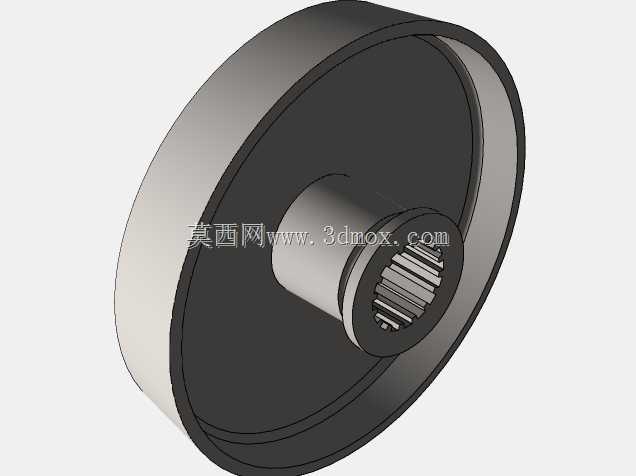

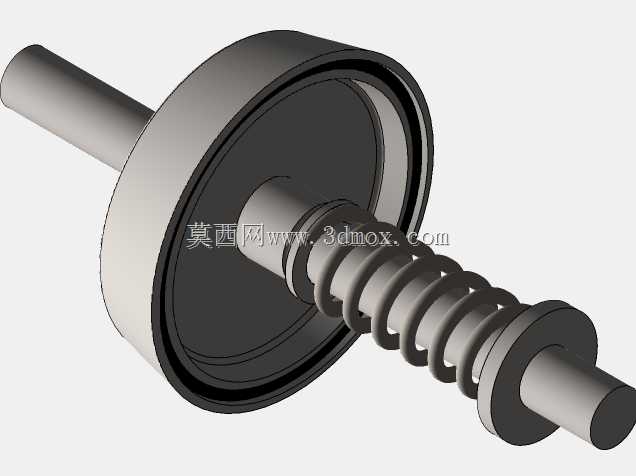

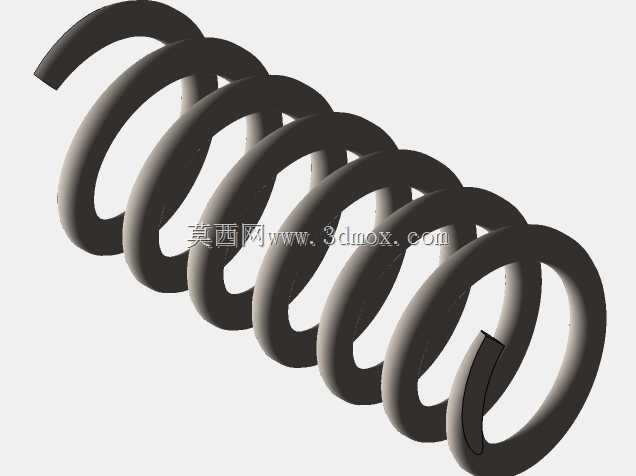

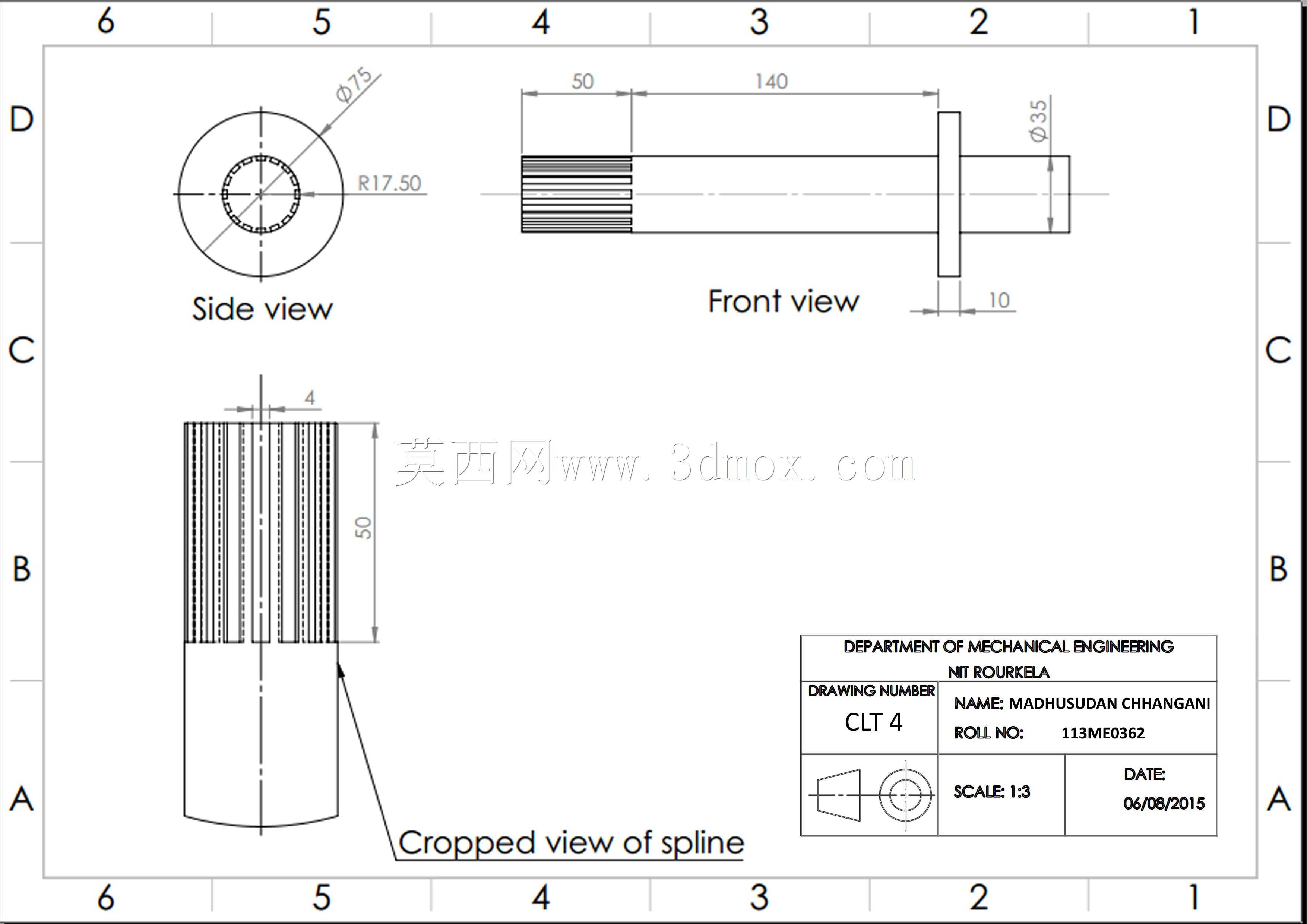

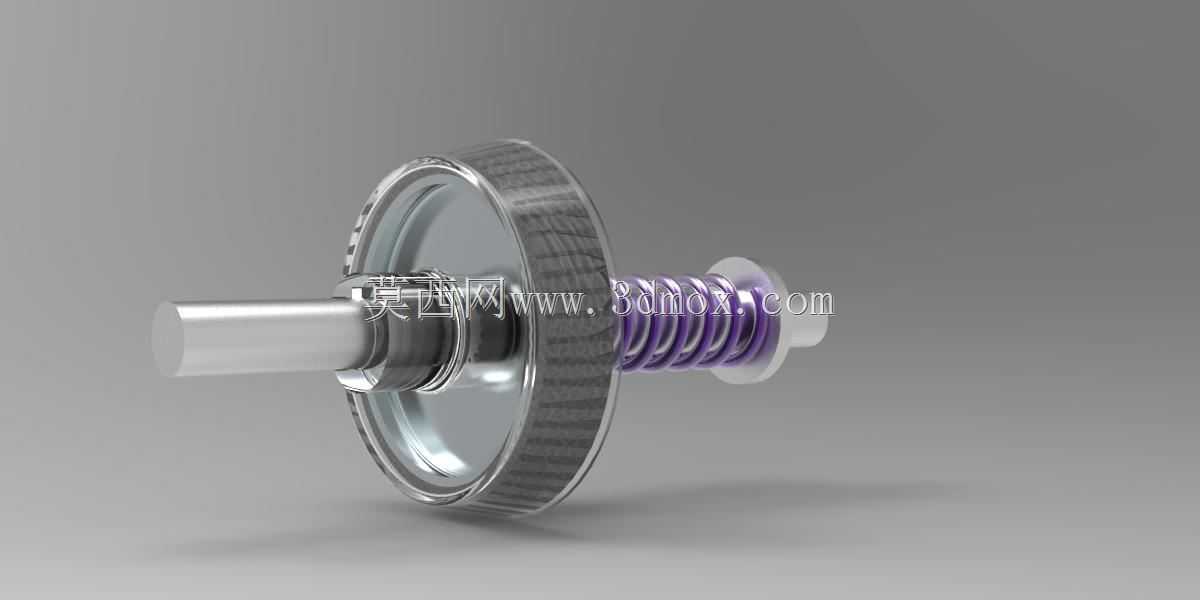

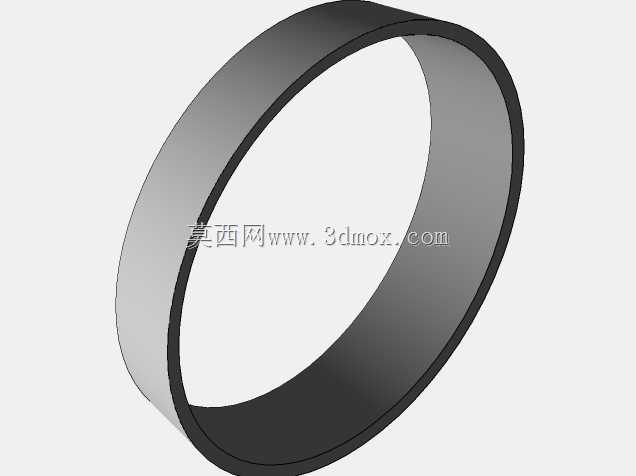

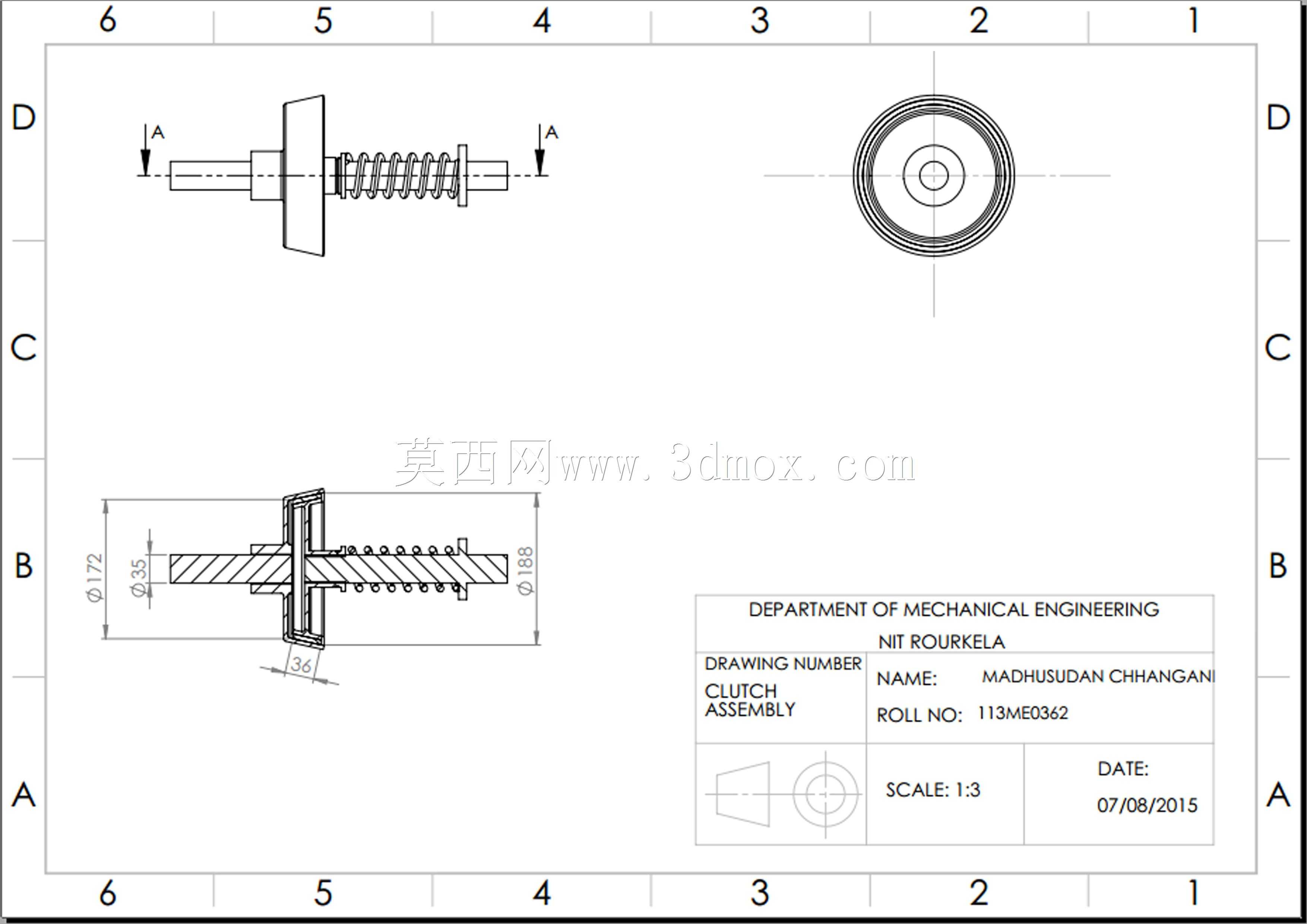

锥形离合器是汽车传动系统中承担动力接合与切断功能的核心部件，多应用于手动变速器、工程机械传动单元以及部分特种车辆的动力切换场景中，依靠锥面间的摩擦力矩实现主动轴与从动轴之间的动力传递，相比传统片式离合器，其具备接合平顺、摩擦面接触压力均匀、传递扭矩容量大、结构紧凑占用空间小的优势，在低速大扭矩的传动工况下表现尤为突出。该锥形离合器整体采用同轴式布局设计，核心组成包含主动锥杯、从动锥毂、摩擦衬层、压紧弹簧、驱动轴、从动轴以及定位键七个核心零件，所有零件沿传动轴线依次排布，整体外轮廓为阶梯轴状结构，最大外圆直径为锥杯的外圈尺寸，轴向总长度覆盖从驱动轴输入端到从动轴输出端的完整安装距离，安装时需保证两端轴颈与变速器壳体轴承位的同轴度公差控制在0.02mm以内，避免运转过程中出现偏磨、抖动等异常问题。设计过程中首先根据目标传递扭矩计算锥面的半锥角度，角度过小会导致离合器分离困难出现卡滞，角度过大则会降低摩擦传力的效率，最终选定的锥角兼顾了接合压力与分离顺畅性的双重需求；摩擦衬层采用模压石棉材质附着在从动锥的外锥面上，能够在接合过程中缓冲冲击、提升摩擦系数，同时避免金属锥面直接接触造成的磨损；压紧弹簧套设在从动轴的轴段上，常态下依靠弹簧预紧力推动从动锥与主动锥杯压紧，保持动力的常接合状态，当操控机构施加分离力时，弹簧被压缩，两锥面脱离接触即可切断动力传递；主动锥杯与驱动轴之间通过平键实现周向固定，从动锥毂与从动轴之间采用花键配合，既可以传递扭矩，也能允许从动锥毂沿轴向小幅移动完成接合与分离动作。在安装边界设计上，两端轴伸的直径、键槽尺寸均匹配对应变速器的输入输出接口标准，离合器整体的最大回转半径满足变速器内腔的安装空间要求，所有运动部件的行程预留足够的安全间隙，避免运转过程中与壳体内壁发生干涉；零件选材上，所有金属结构件均采用优质碳素结构钢加工，经过调质热处理后具备足够的强度与韧性，能够承受频繁接合过程中的冲击载荷，弹簧采用弹簧钢材质保证长期使用下的弹力稳定性，定位键采用标准键用钢加工，确保周向固定的可靠性。该结构的离合器在实际使用中接合过程柔和无冲击，能够有效降低传动系统的动载荷，延长相关齿轮、轴类零件的使用寿命，同时锥面结构的散热性能优于多片式离合器，长时间半联动工况下的热衰减表现更好，非常适合应用在需要频繁启停、低速重载的车辆传动场景中。
