商用车钢制5.5JK-16H规格车轮轮辋结构

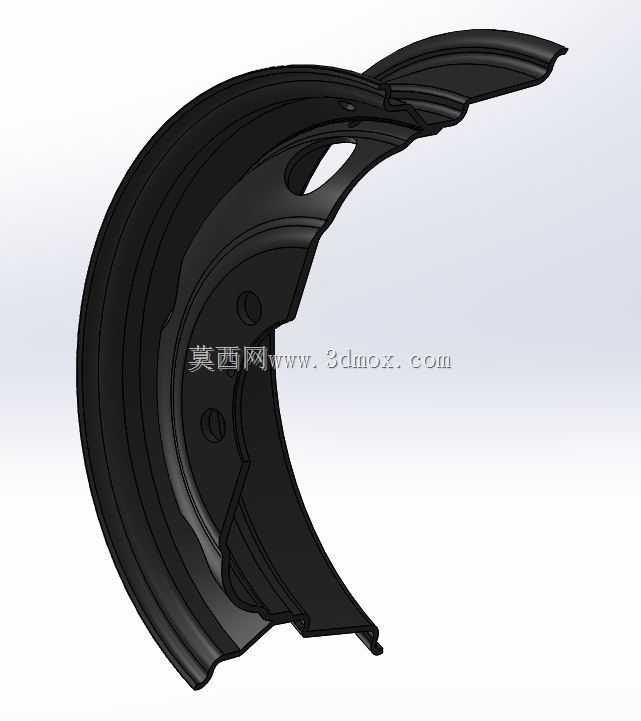

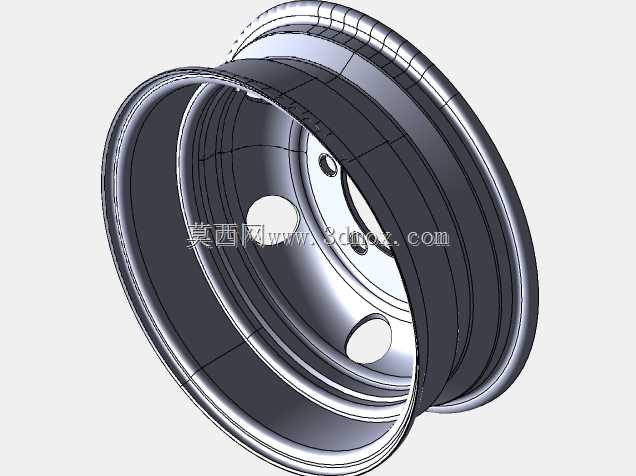

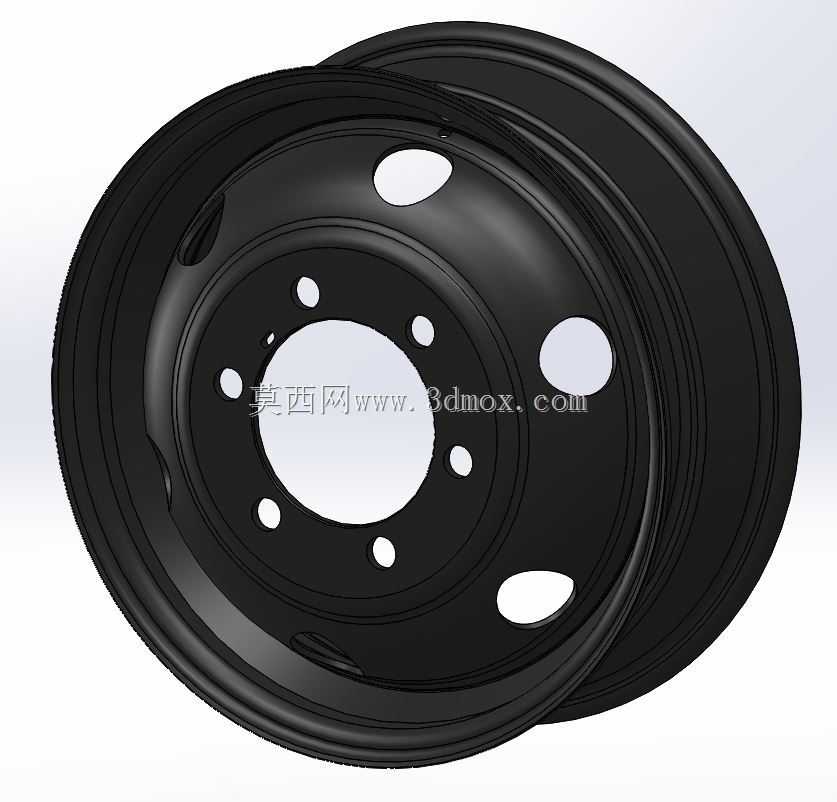

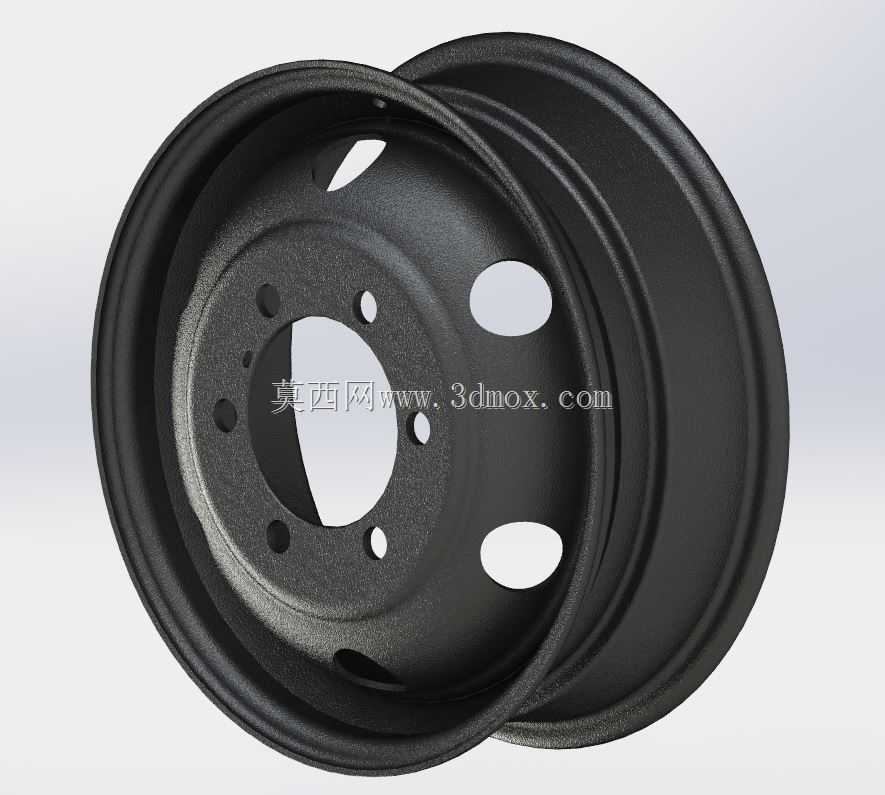

这款轮辋主要适配轻中型商用车的非承载式车轮装配场景，多用于城市物流轻卡、城乡客运中巴、小型工程作业车辆的行走系统，是连接轮胎与车桥轴头的核心承载部件，直接承担车辆行驶过程中垂直载荷传递、转向力矩传导、制动扭矩输出的关键作用，同时需要缓冲路面冲击带来的交变载荷，避免应力集中导致的结构失效。在实际使用场景中，这类钢制轮辋相比同尺寸铝合金轮辋具备更强的抗冲击韧性，能够适应非铺装路面的颠簸、重载工况下的形变需求，在县域物流、工地短驳、农用运输等复杂路况场景下的适配性更强，维修更换成本也更低，是商用车行走系统中应用范围极广的基础配件。从功能特性来看，该轮辋采用5.5J的轮缘宽度规格，适配断面宽度为175-195mm的商用载重轮胎，16H代表轮辋名义直径为16英寸，对应适配16英寸规格的有内胎或真空载重轮胎；轮辐部分采用等距分布的螺栓安装孔设计，中心大孔用于对齐轴头定位台肩，保证轮辋旋转时的同轴度，避免高速行驶出现车轮抖动问题；轮辋本体采用多圆弧滚压成型的槽型结构，既能够为轮胎胎圈提供稳定的安装支撑位，也预留了轮胎拆装时的操作空间，轮缘部分的加厚翻边设计可以避免轮胎受侧向力时出现脱圈风险，轮辐上的椭圆形减重孔在不降低结构强度的前提下减少了轮辋整体自重，同时也能为制动鼓提供更好的散热通风条件，降低长下坡制动时的热衰退风险。在设计思路上，这款轮辋优先考虑重载工况下的结构可靠性，轮辐与轮辋体采用焊接连接，焊缝位置经过应力优化，避开了载荷集中的受力区域，整体采用等强度设计思路，在轮辐螺栓孔周边、轮缘根部等应力集中区域做了加厚处理，通过有限元仿真验证了冲击载荷、径向疲劳、弯曲疲劳三种核心工况下的结构强度，能够满足商用车满载状态下的长期行驶需求。从安装边界来看，该轮辋的安装孔分布圆直径、中心孔尺寸、螺栓孔直径都严格对应轻卡车型的前桥轴头参数，安装时轮辋贴合面与轴头法兰面完全贴合，不存在干涉空间，轮辋的偏距设计保证了车轮装车后与翼子板、制动分泵、转向拉杆等周边部件留有足够的安全间隙，转向到极限位置时也不会出现剐蹭问题，轮辋的轴向跳动、径向跳动公差都控制在商用车车轮的标准范围内，保证行驶过程中的平稳性。
