双圈钢丝式软管紧固夹箍三维设计

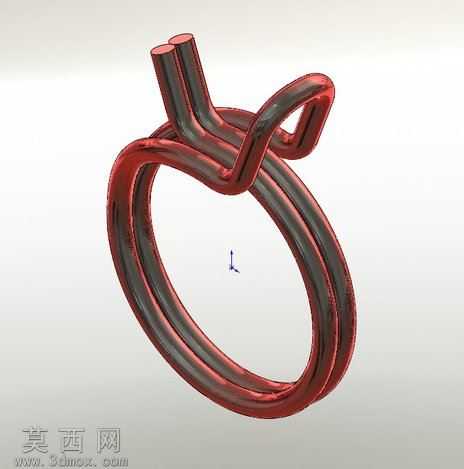

本作品为双圈钢丝结构的软管夹箍三维建模成果，建模阶段以SolidWorks为核心工具，首先绘制单根钢丝的扫描路径草图：路径由环形抱紧段、斜向过渡段、双柄操作段、锁止弯勾段四个部分组成，绘制过程中严格控制各段衔接处的圆角曲率，避免钢丝弯折处出现应力集中的直角结构，保证路径与真实钢丝弯折加工的走形逻辑一致。随后绘制钢丝的圆形截面轮廓，通过扫描特征生成单根钢丝的基础实体，再通过圆周阵列与局部特征调整，完成双圈并排的抱紧环结构建模，建模过程中对双圈钢丝的间距进行精准约束，保证夹箍抱紧软管时受力均匀，不会出现单圈受力偏移的问题。材质与渲染阶段，为模型赋予弹簧钢材质，调整材质参数还原钢丝表面的深色氧化镀层质感，添加轻微的金属反光与细微的表面磨砂纹理，避免渲染效果过于塑料化；场景搭建时采用浅灰色渐变背景，添加柔和的三点光源，主光源从斜上方投射突出夹箍的环形轮廓与弯折结构，辅光源补光消除结构暗部的死黑区域，添加微弱的环境光遮蔽效果，让双圈钢丝之间的缝隙、弯勾与环体的衔接处呈现自然的阴影层次，清晰展现结构细节。结构设计上，这款夹箍依靠双圈钢丝的弹性形变实现软管抱紧，双柄段为施力操作位，捏合双柄时环形抱紧段直径扩张，可轻松套入软管接头位置，松开双柄后钢丝的回弹力带动环体收缩，抱紧软管外壁实现密封固定，末端的弯勾结构用于限制双柄的张开幅度，避免夹箍受力过大出现塑性变形，整体结构无额外焊接、铆接部件，一体弯折成型，结构简单可靠，适配小口径橡胶软管、塑料软管的管路紧固场景，建模过程中对钢丝的线径、环体内径、双柄长度、弯勾角度均按照通用钢丝夹箍的行业尺寸进行参数化设定，可通过修改参数快速适配不同管径的紧固需求。
