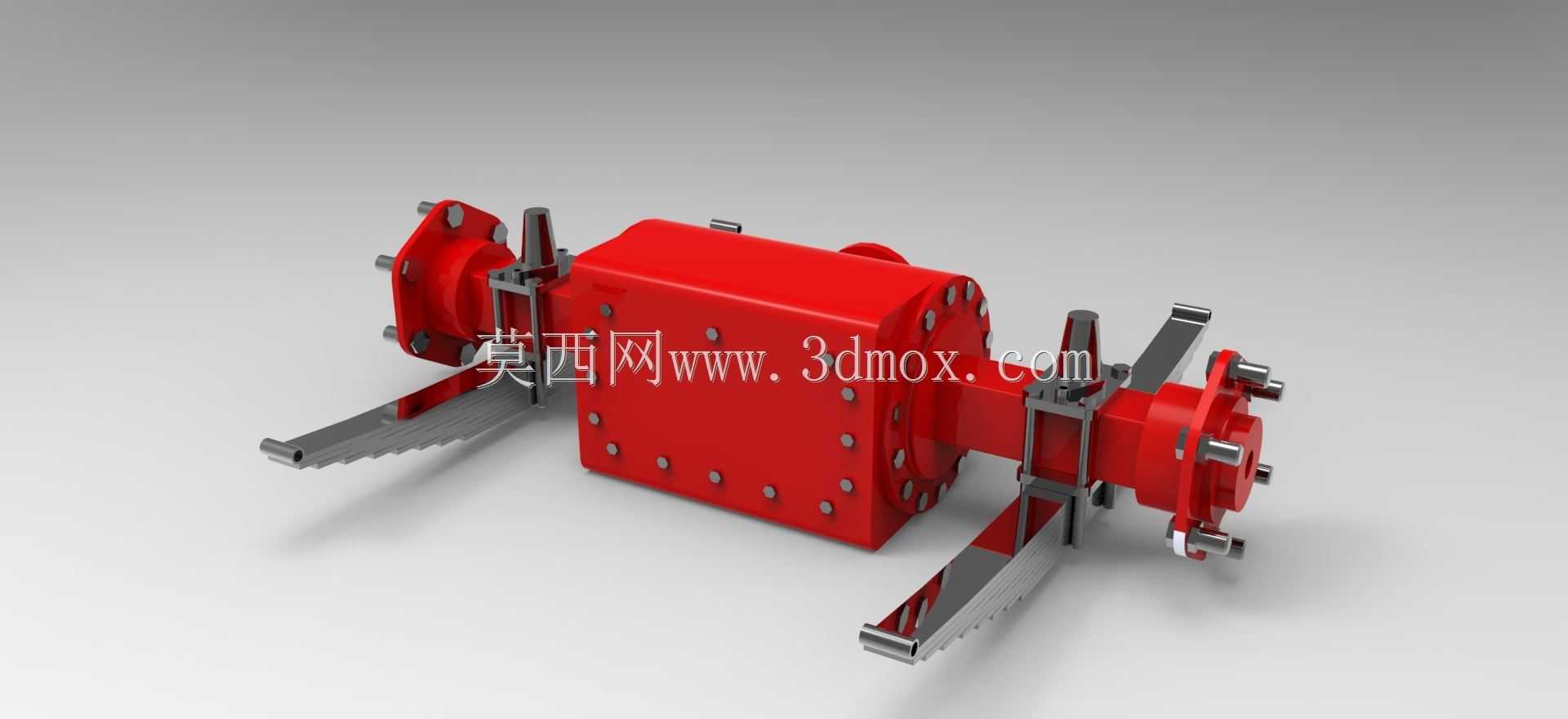

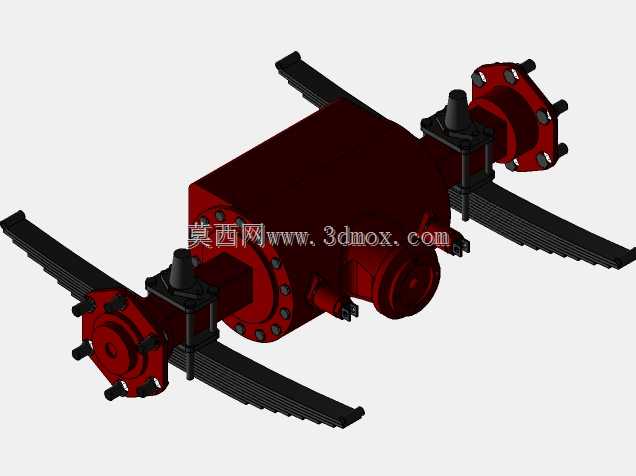

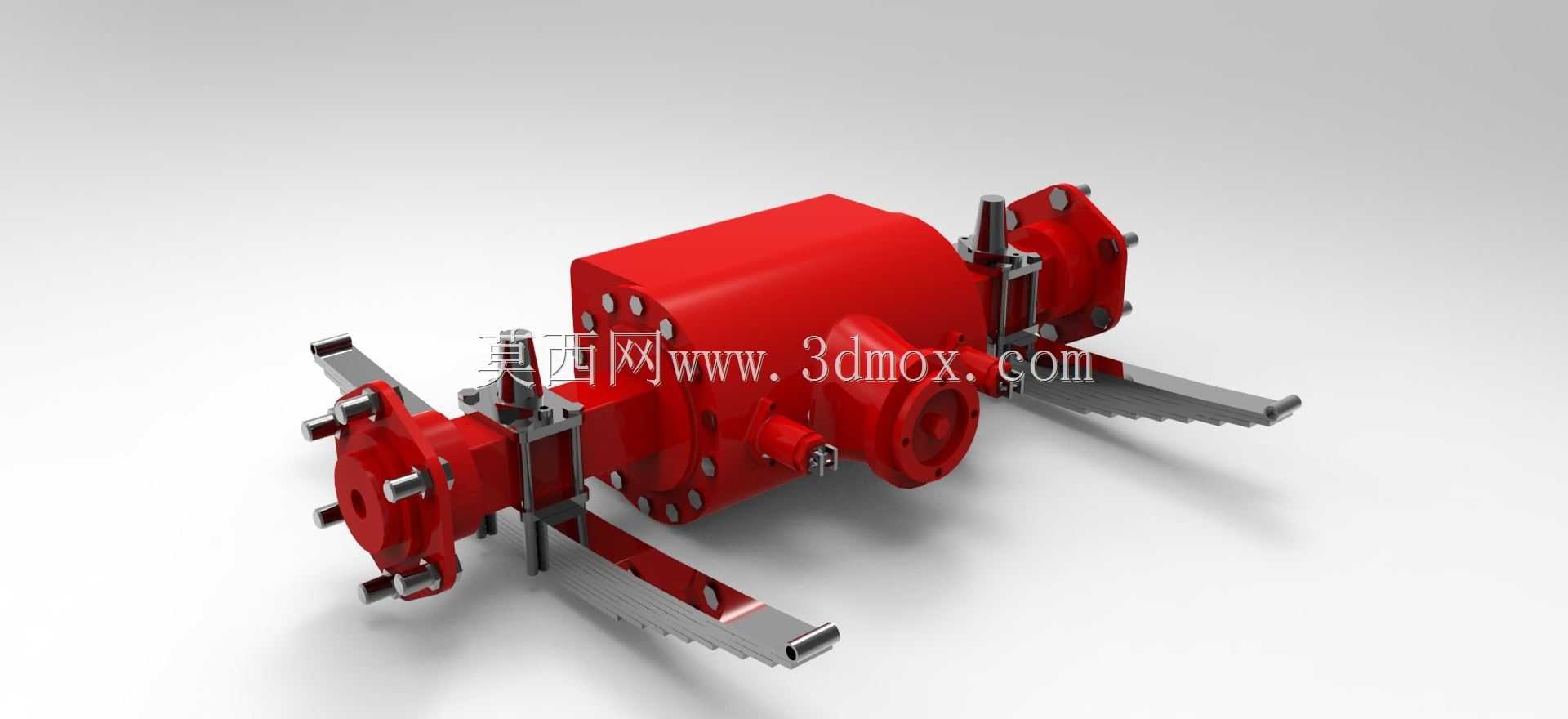

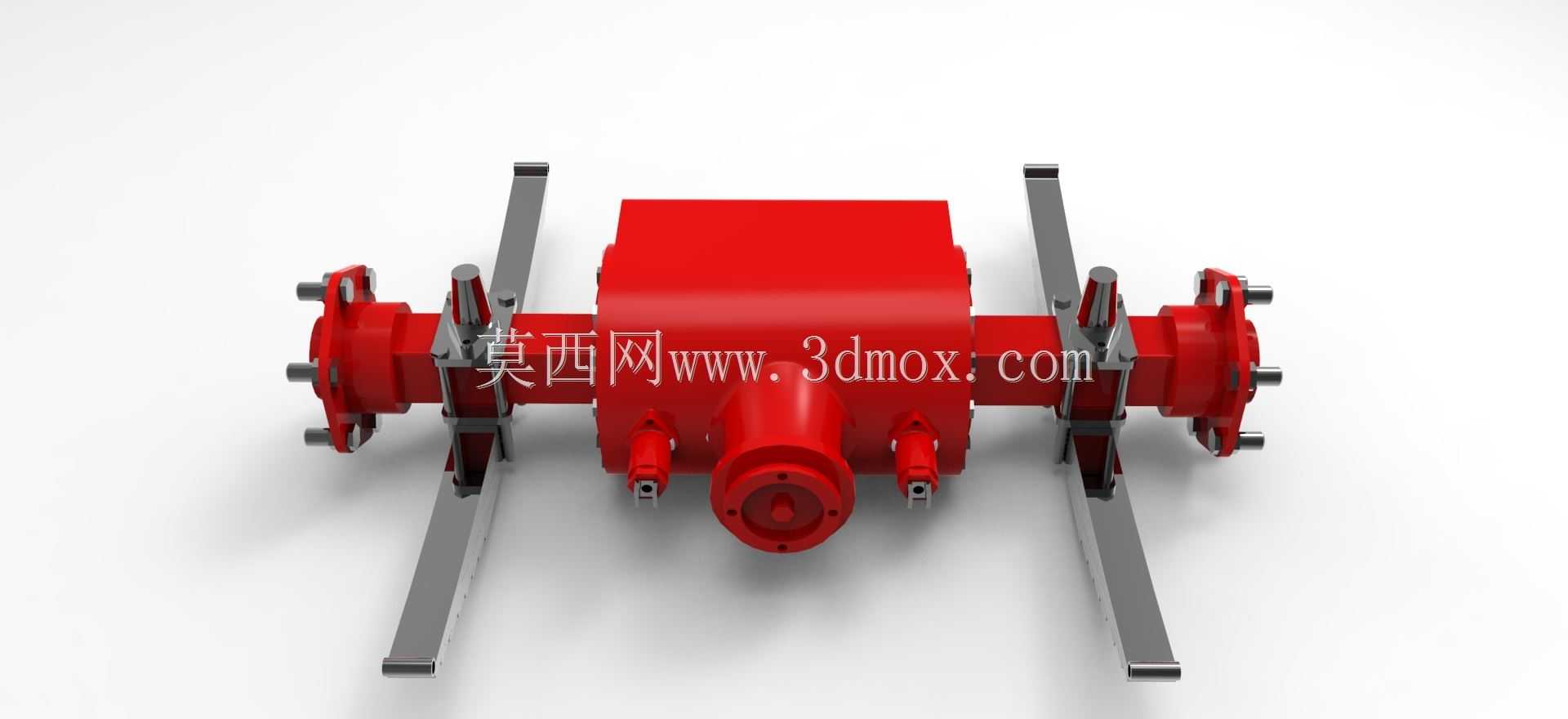

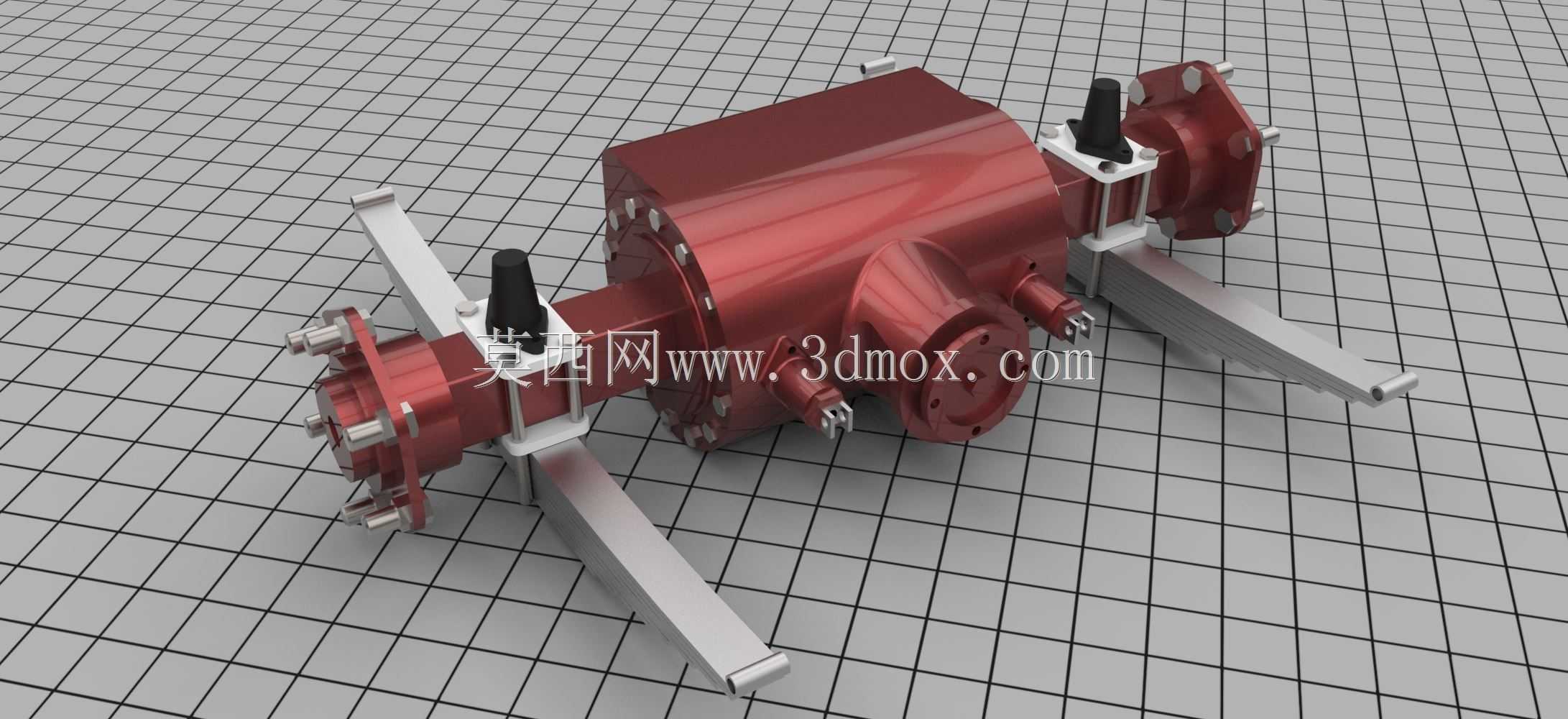

车辆传动系统后驱动桥总成结构

该结构为车辆传动系统核心承载传动部件，主要应用于各类乘用车辆、商用货运车辆以及非道路工程作业车辆的底盘传动布局中，安装于车辆底盘后部车架的对应安装位，承担着将动力输入端传递来的扭矩经减速增扭后分配至两侧驱动轮的核心作用，同时需要承受车身垂直载荷、行驶过程中产生的纵向制动力与驱动力、转向或颠簸路面带来的横向侧向力，是保障车辆动力传递与行驶稳定性的关键底盘部件。

从功能特性来看，该总成集成了主减速传动结构、差速传动结构、半轴传动结构、桥壳承载结构以及轮端连接安装结构，可在车辆直线行驶时稳定将动力均匀传递至两侧车轮，在车辆转弯或行驶于不平路面时，通过内部差速结构自动调整两侧车轮的转速差，避免轮胎出现滑拖磨损，保障行驶过程的平顺性与轮胎使用寿命。桥壳采用一体化承载式结构设计，既可以为内部传动部件提供密闭的防护空间，阻挡行驶过程中泥水、砂石、粉尘侵入内部传动啮合区域，也可作为承载基体连接悬架系统与车架，将车身载荷平稳传递至轮端。

在设计思路上，该结构优先兼顾承载强度与传动效率的平衡，主减速啮合副采用螺旋锥齿啮合布局，可在实现大减速比的同时保证传动啮合的平稳性，降低高速传动过程中的啮合噪音；两侧半轴采用全浮式支撑设计，半轴仅承担扭矩传递作用，弯曲载荷全部由桥壳承担，大幅提升部件的重载可靠性与使用寿命；轮端设置有标准化的轮毂连接法兰，可适配不同规格的轮毂与制动组件，兼顾不同车型的改装适配需求。

从安装边界来看，该总成中部桥包位置预留有与传动轴连接的动力输入法兰接口，两侧桥管端部设置有与悬架系统匹配的安装支座，可匹配钢板弹簧或独立悬架的安装定位需求，轮端法兰的螺栓孔位采用行业通用的节圆直径设计，可适配多数同吨位级别的车辆轮辋安装，整体安装尺寸充分考虑了常规车辆底盘的后部布局空间，桥包的最小离地间隙满足非铺装路面的通过性要求，两侧桥管长度适配常规车辆的轮距设计范围，无需对底盘结构做大幅改动即可完成配套安装。
