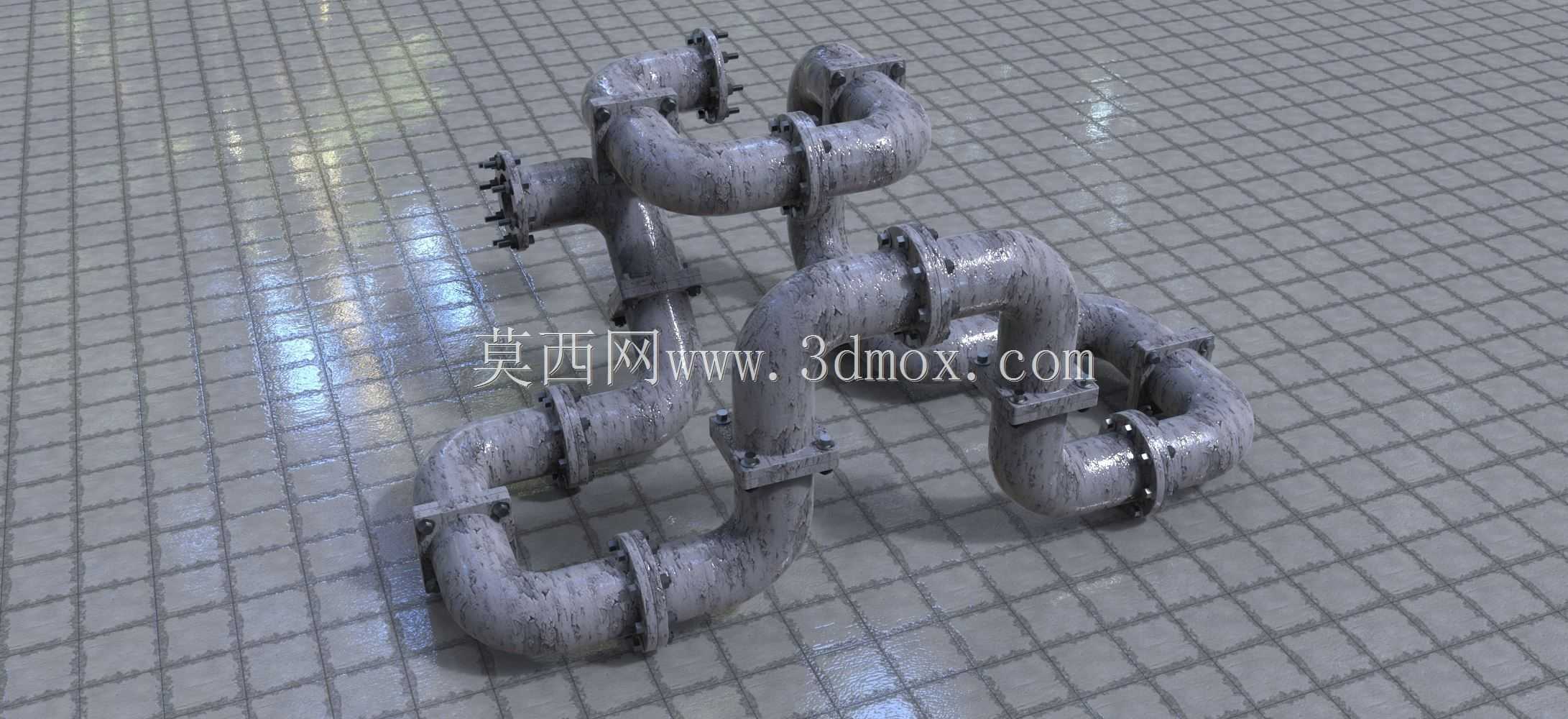

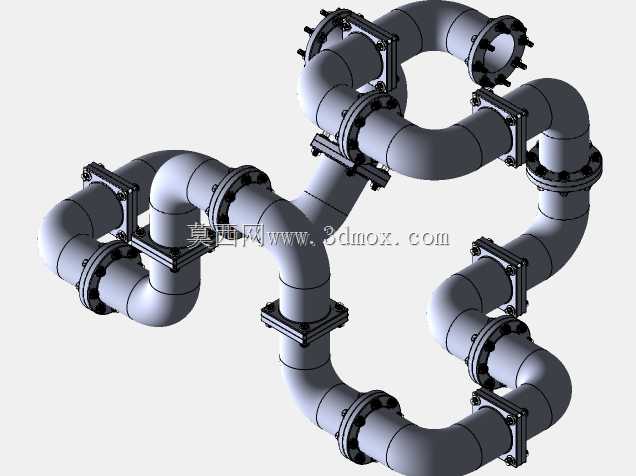

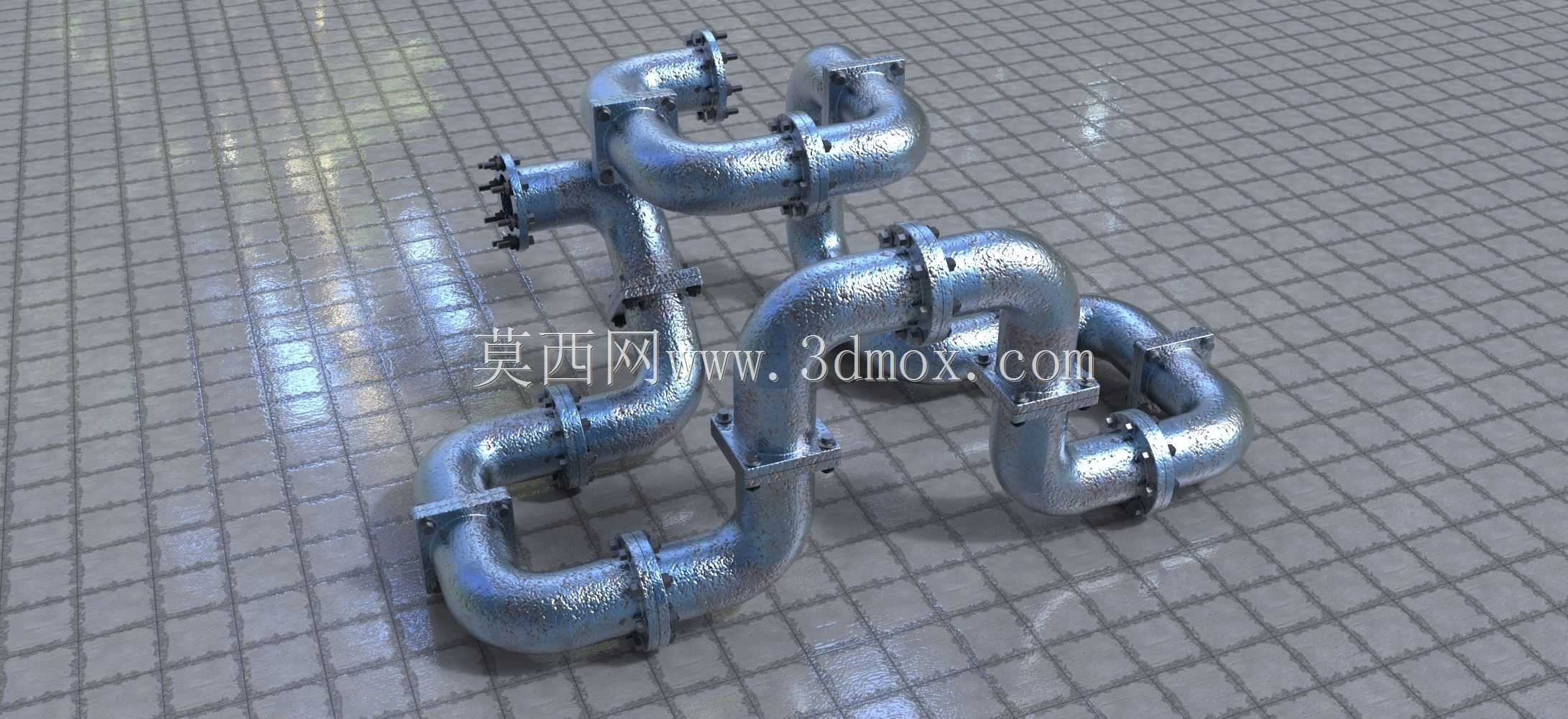

多组带法兰连接的工业金属弯管组件

这类带法兰连接的多组弯管组件，常应用在化工流体输送、车间循环水系统、小型换热机组的管路排布场景中，主要承担管路转向、多支路汇流分流的作用，可在有限安装空间内完成管路走向的调整，避免管路直连带来的空间占用过大、应力集中等问题。从结构设计来看，每段弯管的弯曲半径经过适配性调整，既保证流体流经时的阻力处于合理区间，减少弯头处的紊流与压损，也兼顾了安装时的操作空间，法兰盘上的螺栓孔位采用标准间距排布，可直接与同规格的阀门、泵体出口、设备管路接口对接，无需额外加工转接件。弯管与法兰的连接部位做了加厚过渡处理，能承受管路运行时的振动与介质压力冲击，避免长期使用后焊缝或连接处出现渗漏。实际安装时，这类组件的安装边界需要提前核算，每组弯管的法兰端面到弯曲段最外侧的距离，要和周边设备、墙体、其他管路预留至少20mm的操作间隙，方便螺栓穿装与后期检修拆卸，多组弯管组合排布时，相邻管路的外壁间距也要满足保温层敷设、日常巡检的空间要求。设计过程中，弯管的壁厚根据输送介质的压力等级匹配，常规常压水循环场景下的壁厚可满足1.6MPa以内的工作压力需求，若用于腐蚀性介质输送，还可在建模阶段直接调整材质参数与壁厚余量，适配不同的防腐处理要求。法兰密封面采用突面结构，适配常用的橡胶垫片、四氟垫片，安装时只需按照对角顺序紧固螺栓即可达到密封要求，不需要特殊的安装工装。这类管路组件的三维建模过程中，每段弯管的曲率、法兰孔位的同轴度都做了参数化约束，调整管路走向、接口规格时，可直接修改对应参数快速生成适配的结构，不需要重新绘制基础特征，能大幅缩短管路排布的设计周期，也方便后续做管路应力仿真、流体仿真时直接调用模型，减少建模重复工作量。
