H系列双轮重载定向工业脚轮结构设计

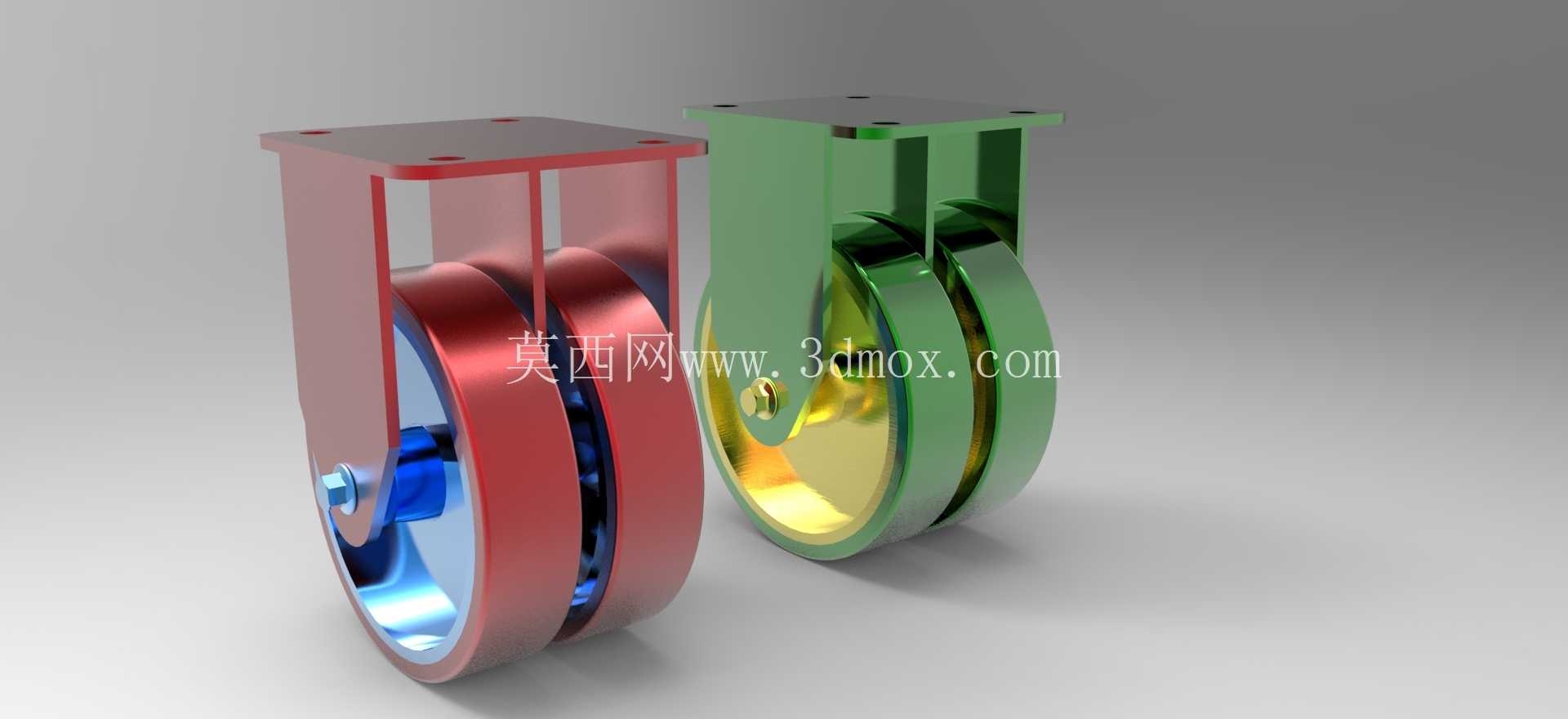

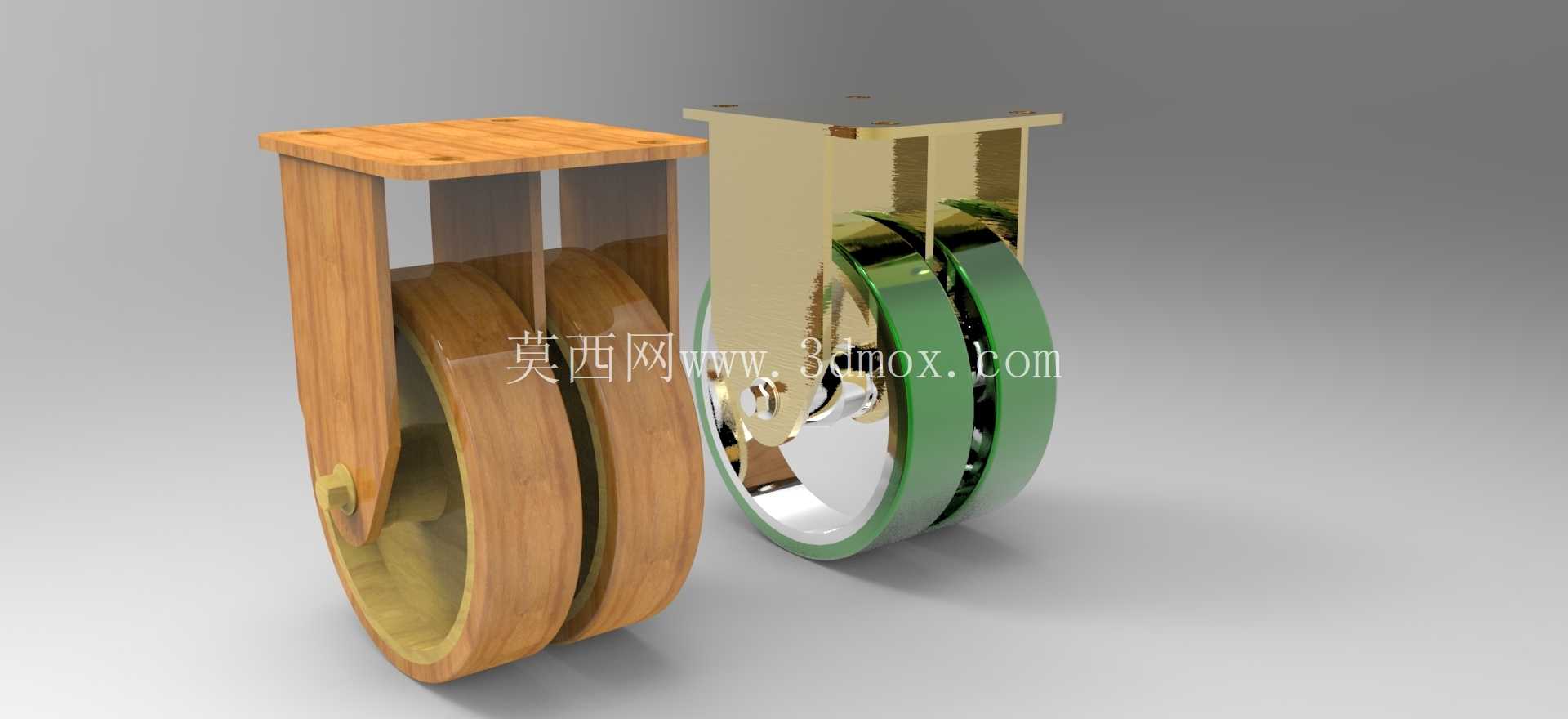

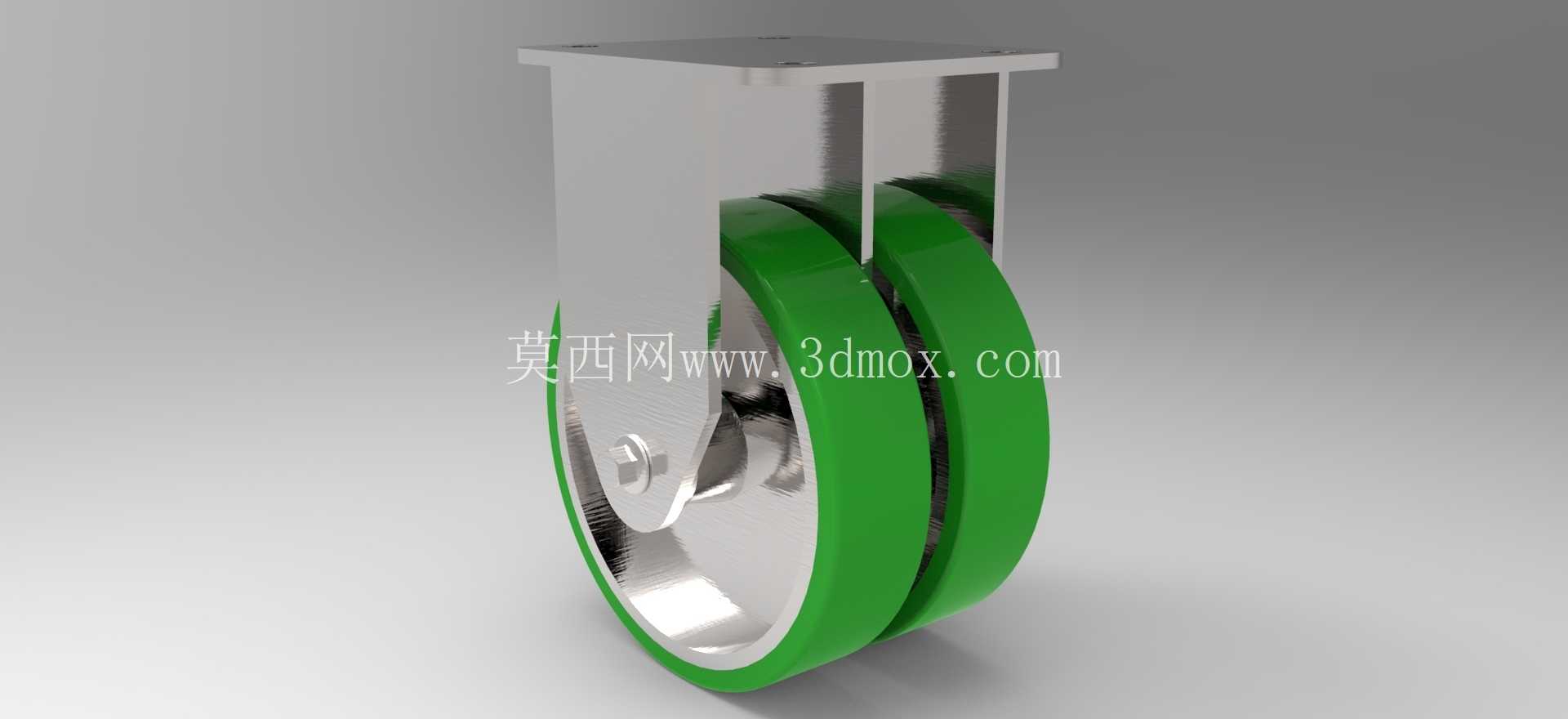

这款双轮结构的定向行走部件，主要面向重载工况下的工业设备移位场景设计，常见应用在重型仓储货架、大型自动化生产线工位转运台、重型工装夹具台、大吨位物流周转台车这类需要平稳承载、定向移动的设备上，相比单轮结构的同规格脚轮，双轮布局能将轮面接触压强分散到两个独立轮体上，在同等轮径条件下承载能力提升40%以上，同时双轮接触地面的支撑宽度更大，设备移动过程中抗侧倾能力更强，遇到地面微小缝隙、接缝或者小颗粒障碍物时，不会出现单轮卡滞、设备偏移的问题，适配环氧地坪、硬化水泥地面、钢板地面等多种工业常见地面材质。

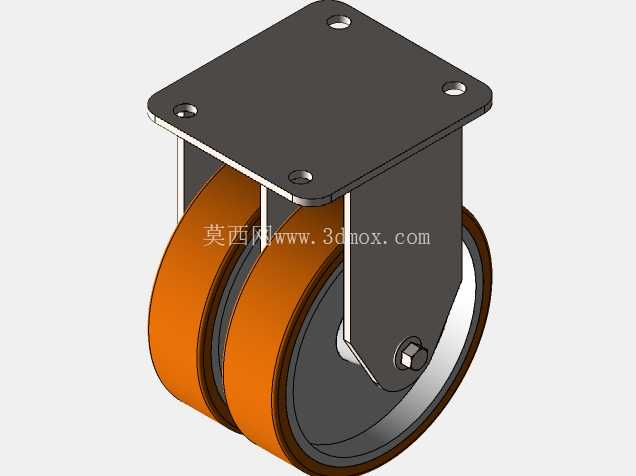

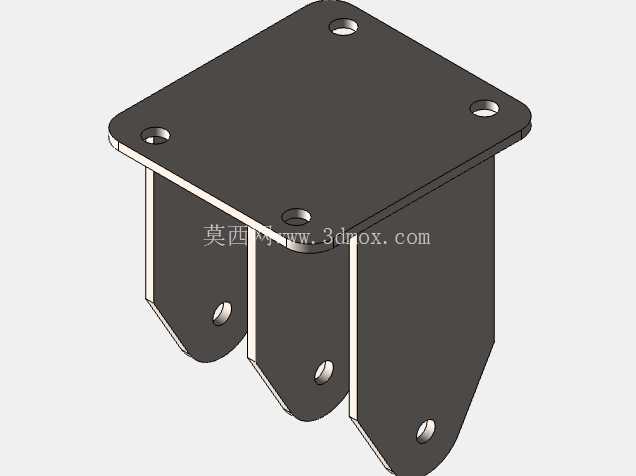

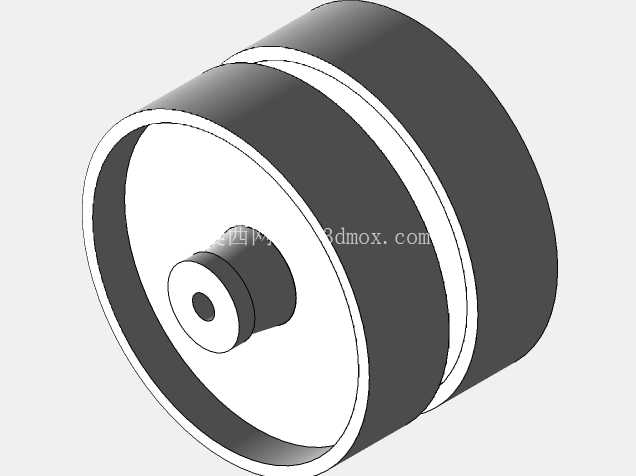

从结构设计逻辑来看，这款脚轮采用顶部平板安装的固定支架结构，支架主体为厚钢板冲压焊接成型，支架侧板做了外翻折边加强处理，避免重载工况下支架出现张开变形，轮轴采用贯穿式销轴配合防松螺母锁紧，销轴与轮体轮毂之间设置了自润滑轴承，不需要定期加注润滑脂就能保证长期转动顺畅，轮体采用聚氨酯材质包胶设计，轮芯为金属材质提供足够的结构强度，外层聚氨酯硬度控制在邵氏85A左右，既保证足够的承载刚性，又能起到缓冲减震、降低行走噪音的作用，不会对工业地坪造成压痕损伤。双轮之间预留了足够的间隙，避免两个轮体在转动过程中出现摩擦蹭边的问题，同时间隙尺寸控制在合理范围，不会因为间隙过大导致杂物卡入两轮之间影响转动。

安装边界方面，顶部安装平板为正方形结构，四个安装孔采用对称分布设计，孔位尺寸适配工业设备常用的脚轮安装标准，安装时不需要额外打孔改孔，直接通过螺栓就能固定在设备底部的安装面上，支架的总高度经过优化设计，在保证轮体转动空间足够的前提下，尽可能降低设备的整体重心高度，提升设备放置与移动的稳定性。轮体的宽度、直径参数经过载荷校核，单组脚轮的额定载荷能够满足多数中型重载工业设备的移位需求，定向结构的设计让设备在长距离直线移动时不会出现方向跑偏，不需要额外配置方向校正结构，适合固定路线的物料转运场景使用。

在实际选型适配过程中，这类双轮定向脚轮通常会和同规格的万向脚轮搭配使用，一般在设备的固定行进方向侧安装两组定向脚轮，另一侧安装两组带刹车或者不带刹车的万向脚轮，既能够保证直线移动的顺畅性，又能通过万向轮实现转向调整。设计过程中针对支架的受力点做了有限元应力校核，在额定载荷工况下，支架的最大应力集中在轮轴安装孔位置，应力值远低于材料的屈服强度，长期使用不会出现塑性变形，轮体的包胶层与金属轮芯之间采用特殊粘接工艺，在重载滚动、频繁启停的工况下不会出现包胶脱层、轮芯与胶层分离的问题。轮面采用圆弧过渡设计，和地面接触时为面接触状态，相比直角轮面的脚轮，滚动阻力更小，推动设备时更加省力，同时圆弧轮面在经过地面微小凸起时，能够顺利过渡，不会出现明显的颠簸震动，对于搭载有精密元器件的设备来说，能够降低移动过程中的震动冲击，保护设备内部的精密部件不受损坏。
