高精度蜗轮蜗杆动力变速箱结构设计

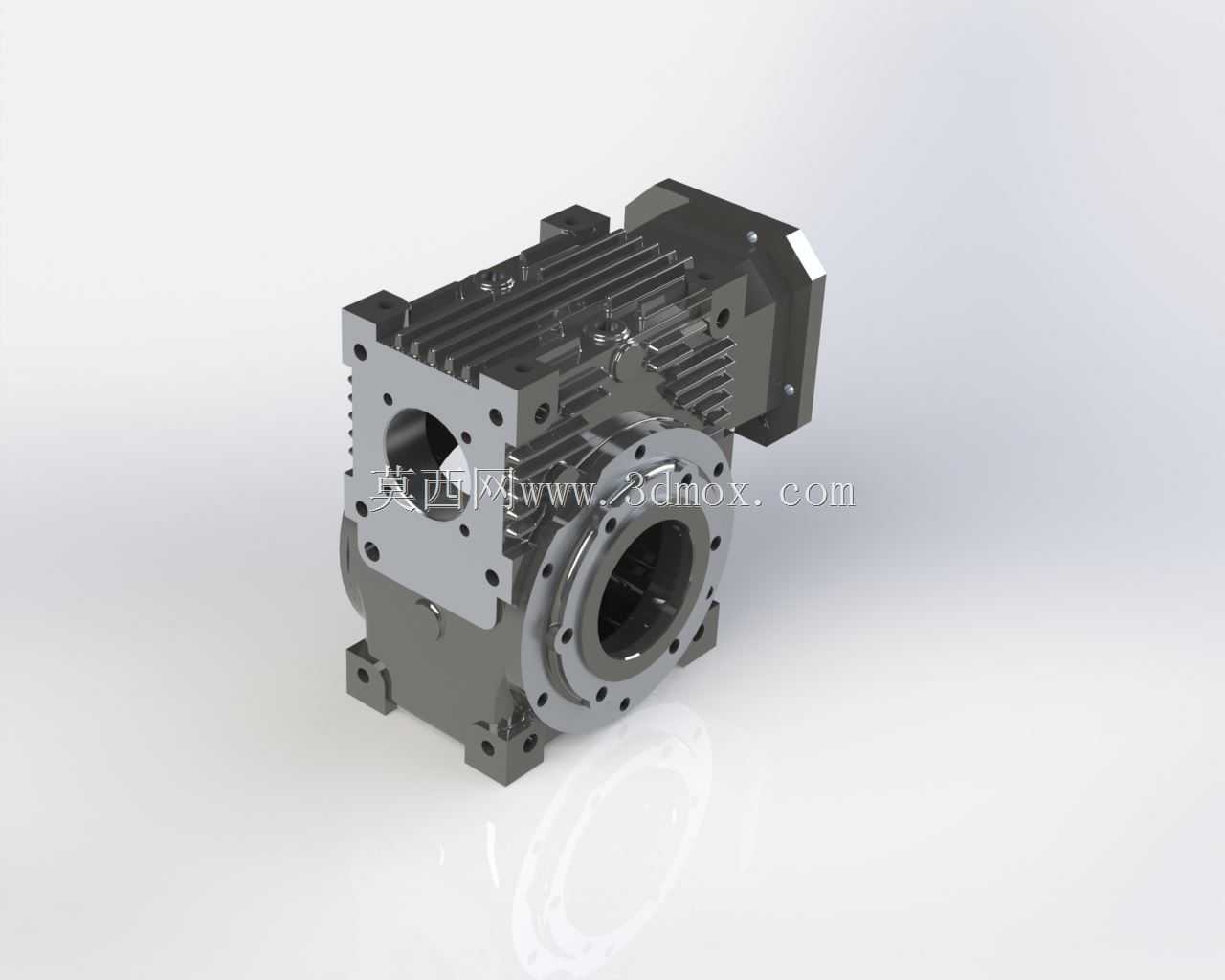

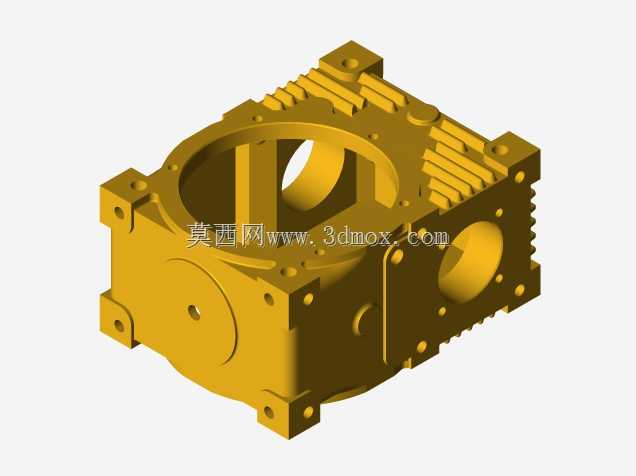

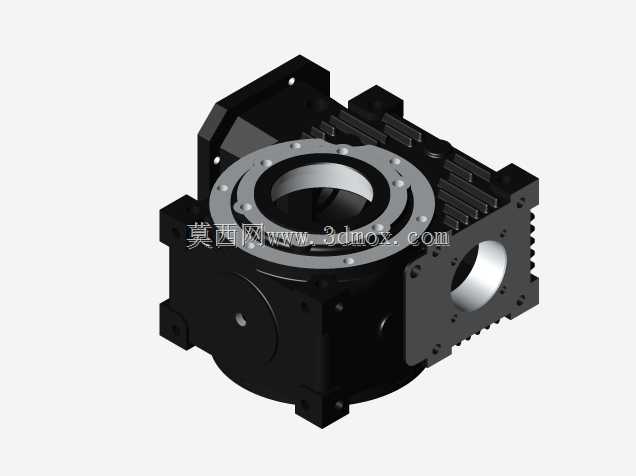

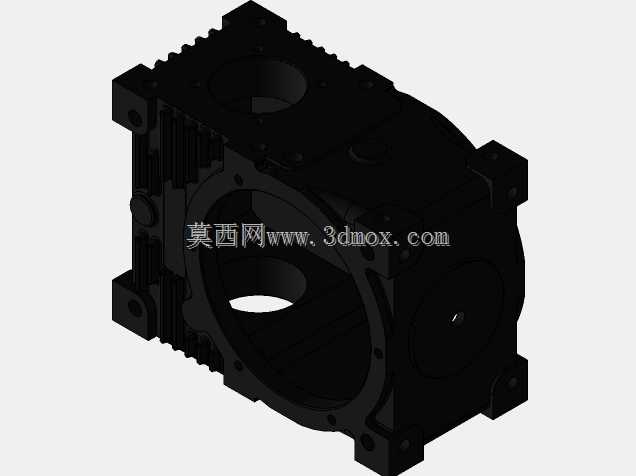

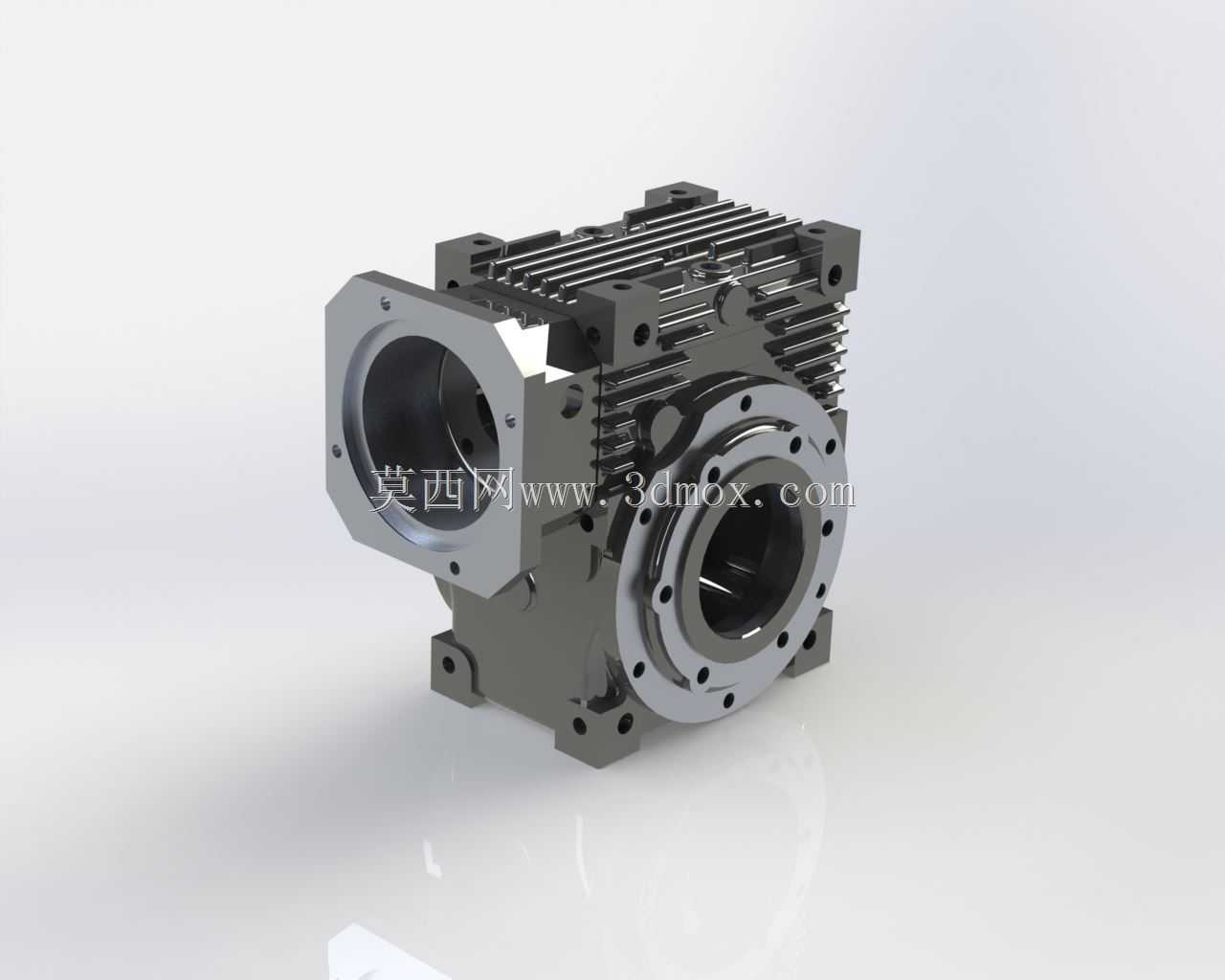

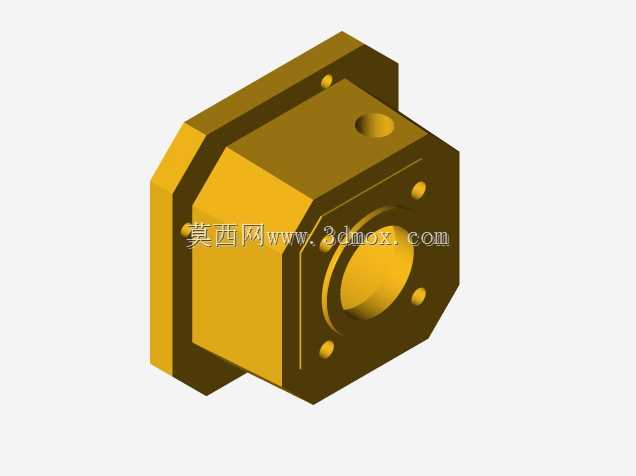

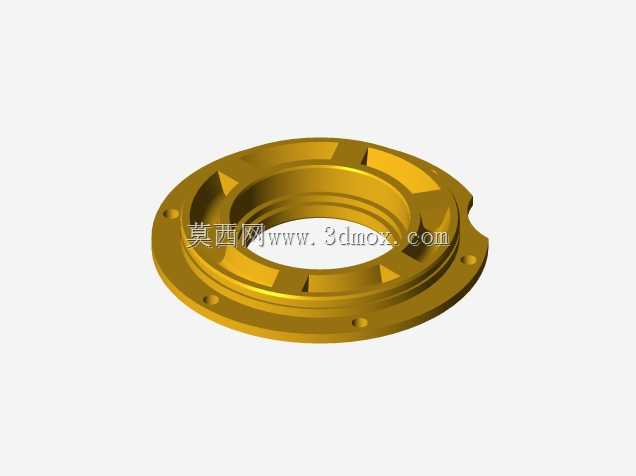

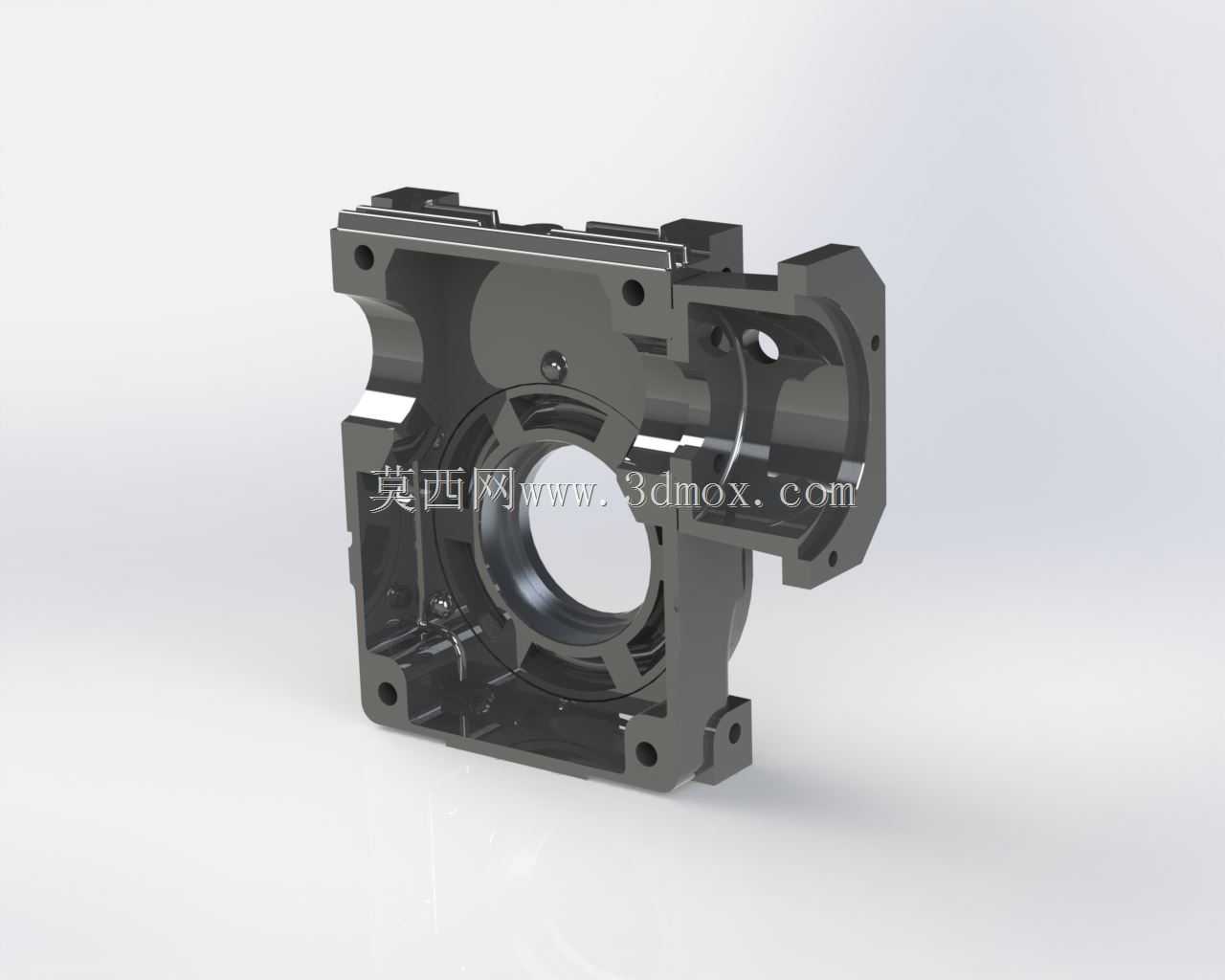

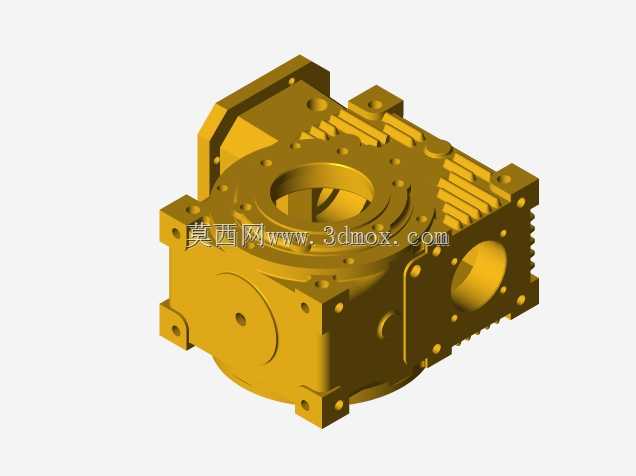

这款动力变速箱属于精密蜗轮蜗杆传动类变速装置，主要应用于工业自动化生产线、精密输送设备、包装机械、数控机床进给机构以及中小型专用设备的动力传输环节，可在原动机与工作执行端之间实现稳定的转速匹配与扭矩放大，满足低速大扭矩的工况输出需求。从实际用途来看，该装置能够适配伺服电机、普通异步电机等多种动力输入源，通过内部啮合的传动副将电机端的高转速低扭矩输入，转化为输出端的低转速高扭矩动力，同时可根据安装需求调整动力传输方向，适配不同设备的空间布局要求。在功能特性上，该变速箱采用一体化铸铝壳体设计，壳体表面布置有密集的散热鳍片结构，能够在设备持续运行过程中快速导出内部传动摩擦产生的热量，避免长时间高负载运行导致的油温升高、润滑性能下降问题，有效延长内部传动件的使用寿命。输入端与输出端均采用标准法兰安装接口，法兰面加工有精准的定位止口与均匀分布的安装螺孔，能够保证与电机、负载端的同轴度安装精度，减少运行过程中的径向跳动与传动噪音。内部蜗轮采用耐磨铜合金材质加工，蜗杆采用高强度合金钢经渗碳淬火处理，齿面经过精密磨削加工，啮合间隙控制在极小范围内，既保证了传动过程的平稳性，也具备一定的反向自锁能力，可在垂直安装等特殊工况下避免负载端倒转带来的安全隐患。从设计思路来看，该结构在设计阶段充分考虑了通用化安装需求，将输入、输出法兰的连接尺寸参照行业通用标准进行设计，可直接替换同规格的同类传动产品，无需对设备原有安装结构进行改造。壳体采用分体式拼接结构，装配时可先将内部蜗轮、蜗杆、轴承、密封件等组件预装完成后再合箱紧固，既降低了装配难度，也方便后续的维护保养与易损件更换。在外形尺寸与安装边界上，该变速箱整体结构紧凑，方形壳体的边角做了倒角处理，避免安装过程中尖锐边角造成的磕碰损伤，输入轴与输出轴呈垂直交错布置，安装时需预留足够的散热空间与接线操作空间，壳体底部预留有地脚安装孔位，也可通过法兰面直接与设备机架进行连接，适配卧式、立式等多种安装姿态，能够满足不同设备的空间布局限制。
