奥迪01E变速器连接螺栓安装定位构件

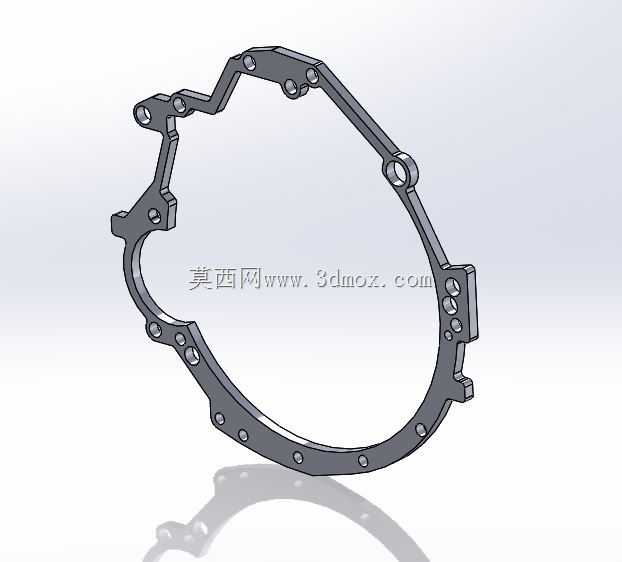

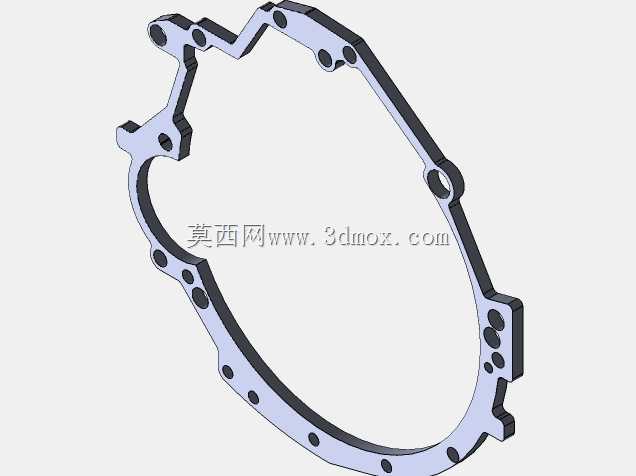

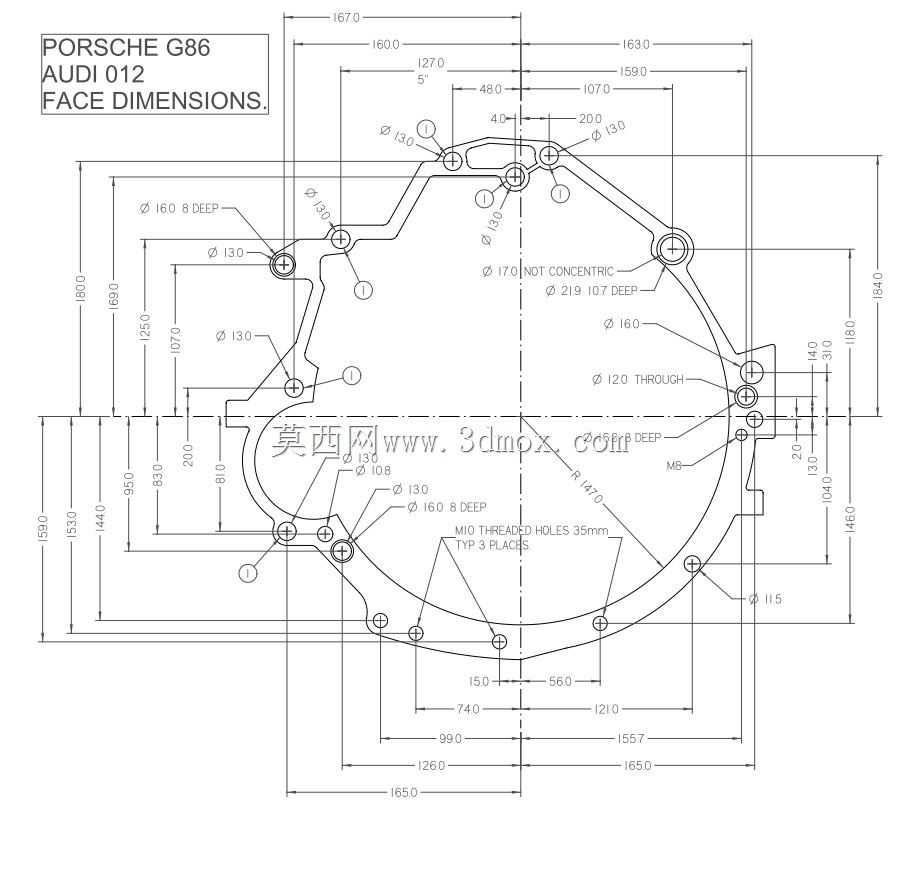

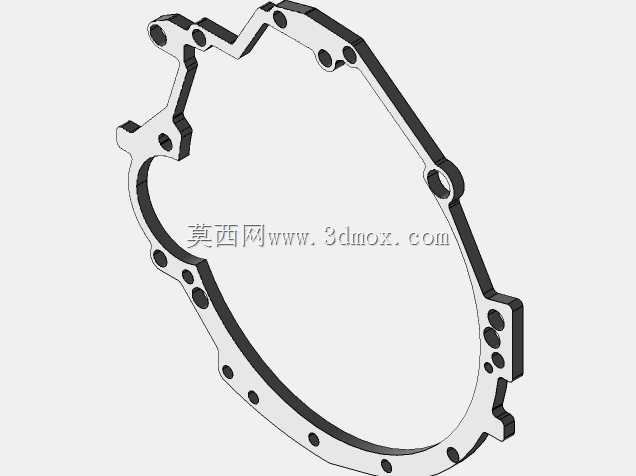

该构件主要应用于乘用车辆传动系统的变速器与动力输出端对接场景，适配奥迪01E系列变速器与保时捷G86传动单元的装配衔接环节，是变速器壳体外侧实现多部件螺栓紧固连接的核心定位承载件，直接决定变速器与相邻传动组件、周边附属部件的装配同轴度与连接可靠性，在整车传动系统的动力传递路径中承担安装基准定位、连接载荷分散、螺栓孔位导向的关键作用。从实际使用场景来看，该构件安装于变速器壳体的对接端面，沿传动系统的周向轮廓布置，所有螺栓孔位的位置精度直接影响变速器与离合器总成、传动半轴连接座的装配贴合度，若孔位偏差超过公差范围，会导致连接螺栓受剪切力异常，长期运行后出现螺栓松动、结合面渗油、传动振动偏大等故障，因此该构件的轮廓设计与孔位排布完全匹配对应变速器型号的壳体安装边界，无需额外修配即可完成对位安装。在功能特性层面，该构件采用一体化环形轮廓设计，沿非规则闭合路径分布多组不同规格的螺栓安装孔，其中大直径孔位对应主连接螺栓的穿装定位，承担变速器与对接部件的主要紧固载荷，小直径孔位对应传感器支架、线束固定卡扣、附属管路固定座的安装需求，实现单一部件集成多类安装点位的功能，减少变速器外侧零散支架的使用数量，降低装配工序的复杂度。构件的轮廓走向完全避让变速器壳体的凸起结构、旋转部件的运动边界，安装后与周边部件保留足够的安全间隙，不会出现运行干涉问题。从设计思路来看，该构件优先保证安装基准的形位公差，所有螺栓孔的中心位置度、孔轴线与安装面的垂直度均满足传动部件的装配精度要求，构件的厚度根据不同位置的承载需求做差异化设计，主承载连接位置的局部厚度做加强处理，非承载区域做适当的轻量化挖除，在保证整体结构刚度满足长期交变载荷使用要求的前提下，尽可能降低构件自身重量，减少传动系统的非簧载质量。构件的安装面采用平面度精加工处理，与变速器壳体端面完全贴合，避免装配后出现应力集中导致的构件变形，所有孔位边缘均做倒角处理，既方便螺栓穿装导向，也能消除安装时的锐角应力集中问题，提升构件的长期使用寿命。在安装边界层面，该构件的整体外轮廓完全适配对应变速器的端面外形，最大外沿尺寸不超出变速器壳体的安装法兰边界，安装时仅需对准壳体上的定位销孔即可完成快速对位，所有螺栓孔的深度与穿装间隙均匹配对应规格的连接螺栓，不会出现螺栓长度不足或穿装卡滞的问题，能够满足整车装配线的快速安装作业要求，也适用于售后维修环节的变速器拆装更换作业。
