大众高尔夫I变速器输入轴外同步环结构设计

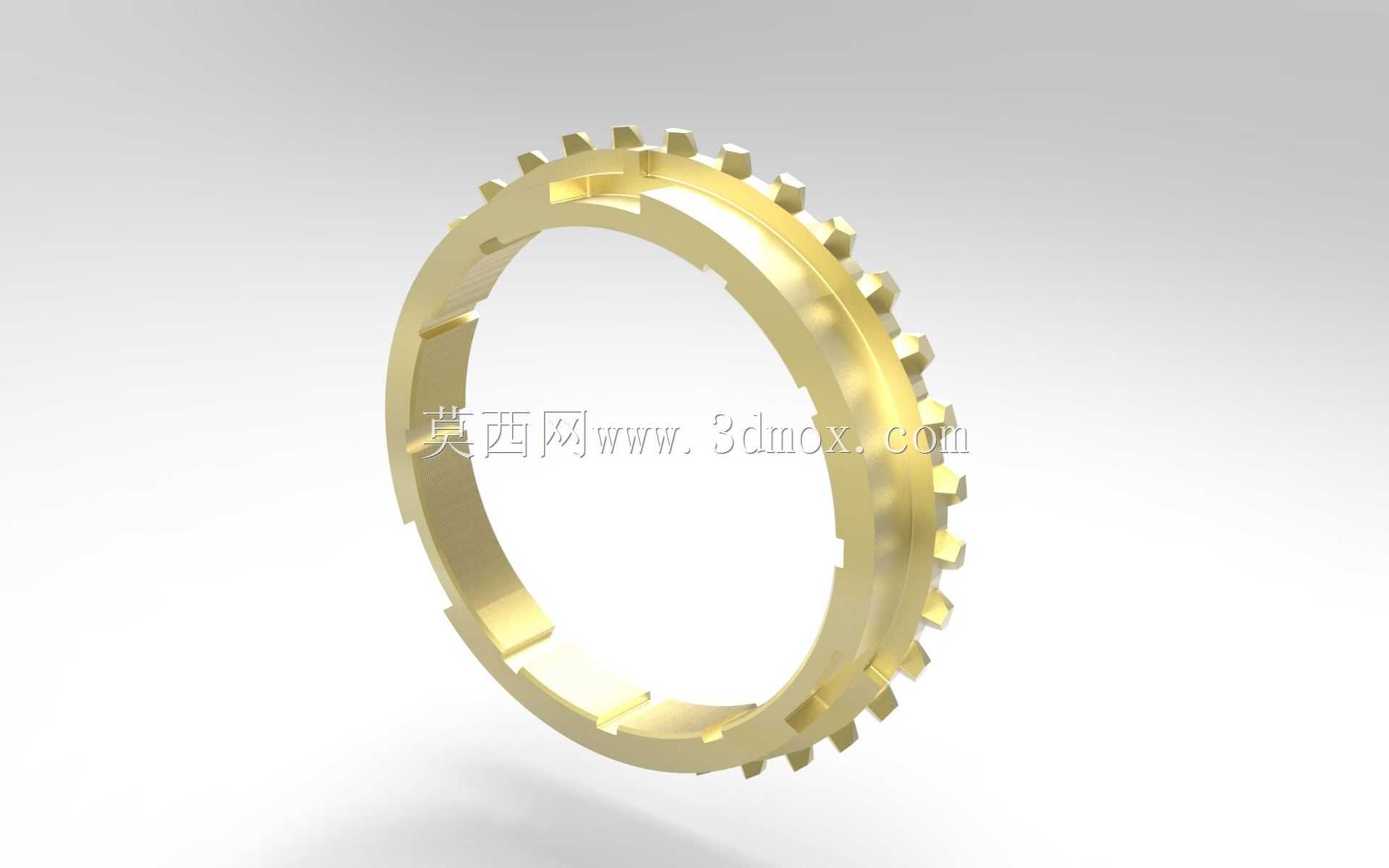

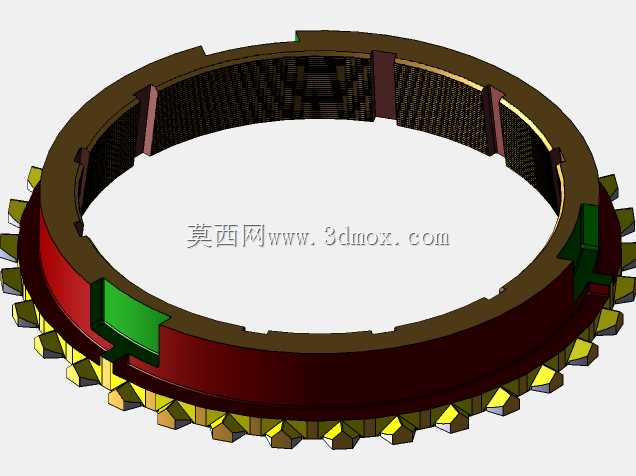

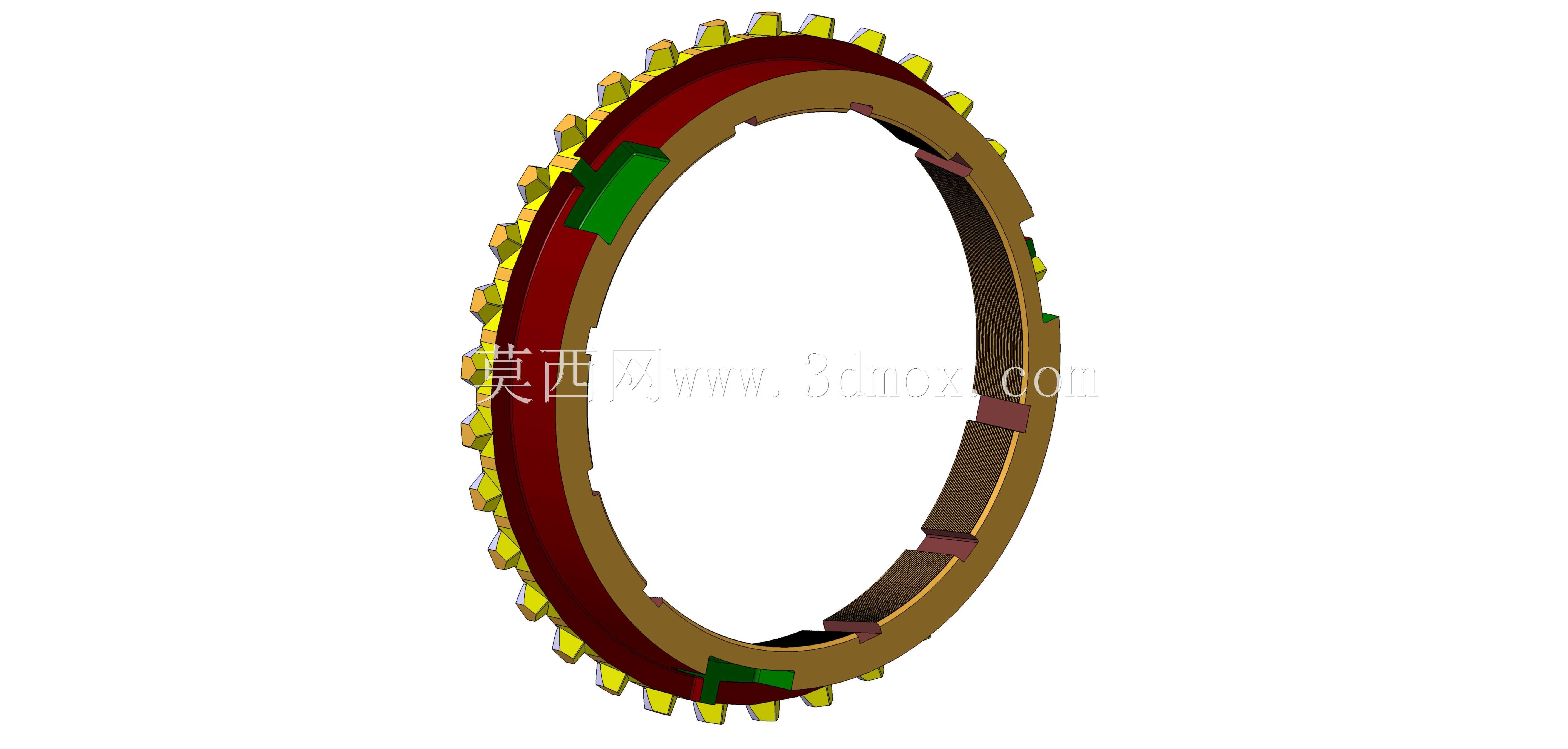

该零件作为手动变速器输入轴端的核心换挡执行部件，主要应用于乘用车辆手动换挡传动系统中，承担着换挡过程中转速同步、扭矩平顺传递的关键作用，是保障手动变速器换挡顺畅、无打齿异响、延长齿轮副使用寿命的核心功能零件。在实际整车运行场景中，当驾驶员操作换挡杆切换挡位时，该外同步环会率先与对应挡位的结合齿锥面接触，通过锥面间的摩擦作用快速消除输入端与待啮合挡位齿轮的转速差，待两侧转速完全一致后，结合套才能顺利滑过同步环完成齿圈啮合，整个过程直接决定了换挡操作的手感与传动系统的可靠性。从功能特性来看，该同步环采用带周向凸齿的环形结构，外圆周均匀分布的啮合齿用于和结合套内齿配合传递扭矩，内锥面设计有均匀分布的油槽结构，既可以在同步摩擦过程中快速排出润滑油膜，保证足够的摩擦系数实现快速同步，又能在非同步状态下留存润滑油减少锥面磨损，环体上开设的轴向定位缺口用于和输入轴上的定位结构配合，限制同步环的周向转动余量，保证换挡过程中同步环的位置精度。在设计思路上，该零件充分考虑了手动变速器输入轴的安装空间约束，整体采用薄壁环形结构，在保证结构强度与摩擦接触面积足够的前提下尽可能降低零件自身重量，减少换挡过程中的运动惯量，提升同步响应速度；周向齿的齿形采用渐开线短齿设计，既保证啮合过程中的导向性，又能减少结合套滑入时的卡滞风险，内锥面的锥角经过反复匹配计算，兼顾同步摩擦力矩与换挡脱开时的顺畅度，避免出现换挡卡滞或同步失效的问题。从安装边界来看，该零件套装在输入轴对应挡位的齿轮锥面外侧，轴向定位依靠输入轴上的卡簧与齿轮端面实现，径向定位与齿轮锥面保持高精度间隙配合，周向通过三个均匀分布的定位凸台与轴上的卡槽配合，预留的周向转动间隙刚好满足同步过程中同步环的微量转动需求，外圆周的啮合齿与结合套的内齿保持同轴度要求，安装后整体与输入轴、齿轮、结合套的同轴度公差控制在极小范围内，避免换挡过程中出现偏磨、异响等问题。该零件的摩擦面采用耐磨铜合金材质设计，能够承受换挡过程中频繁的摩擦冲击，保证长期使用后的同步性能不出现明显衰减，适配家用乘用车日常城市通勤、高速行驶等多工况下的频繁换挡需求，能够在零下低温到夏季高温的宽温度区间内保持稳定的摩擦性能，不会因为润滑油粘度变化出现同步失效的问题。
