汽车传动系统离合器摩擦片结构设计

离合器摩擦片是手动挡汽车传动系统中承担动力接合与切断功能的核心部件，主要应用于乘用车辆、商用货运车辆的手动变速箱传动链路中，安装在发动机飞轮与变速箱输入轴之间的腔体内，是动力传递路径上的关键摩擦传动元件。在车辆实际运行过程中，该部件承担着多重核心功能：当驾驶员踩下离合踏板时，摩擦片与发动机飞轮端面分离，切断发动机向变速箱传递的动力，支持驾驶员完成挡位切换操作；当驾驶员缓慢松开离合踏板时，摩擦片在压盘的弹簧压力作用下逐步与飞轮端面贴合，依靠摩擦面的摩擦力将发动机输出的扭矩平稳传递至变速箱输入轴，保障车辆平稳起步，同时在传动系统承受过载冲击时，摩擦片可通过微量打滑吸收冲击载荷，避免传动链路内的齿轮、轴类零件因瞬时过载发生断裂损坏。

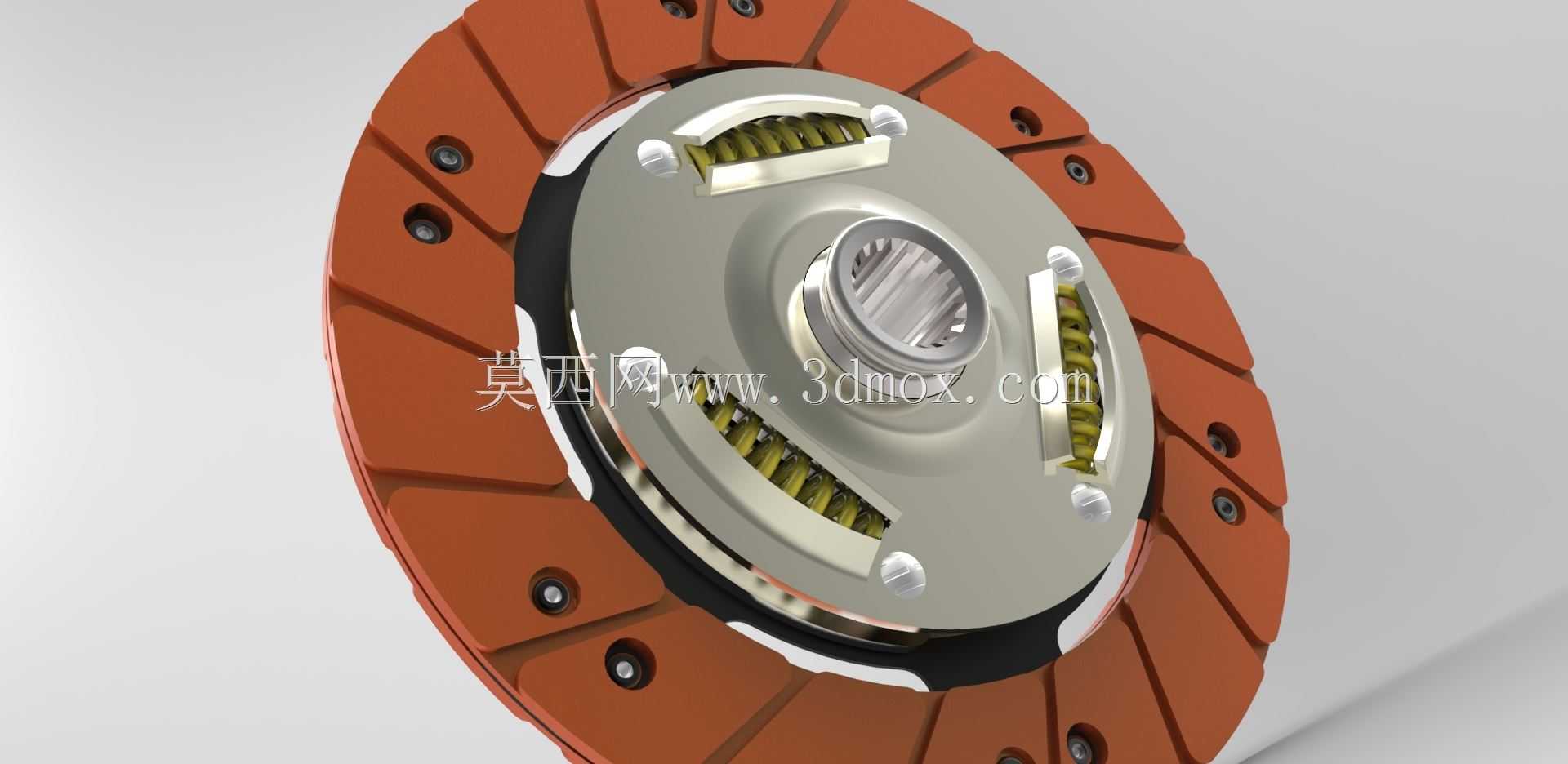

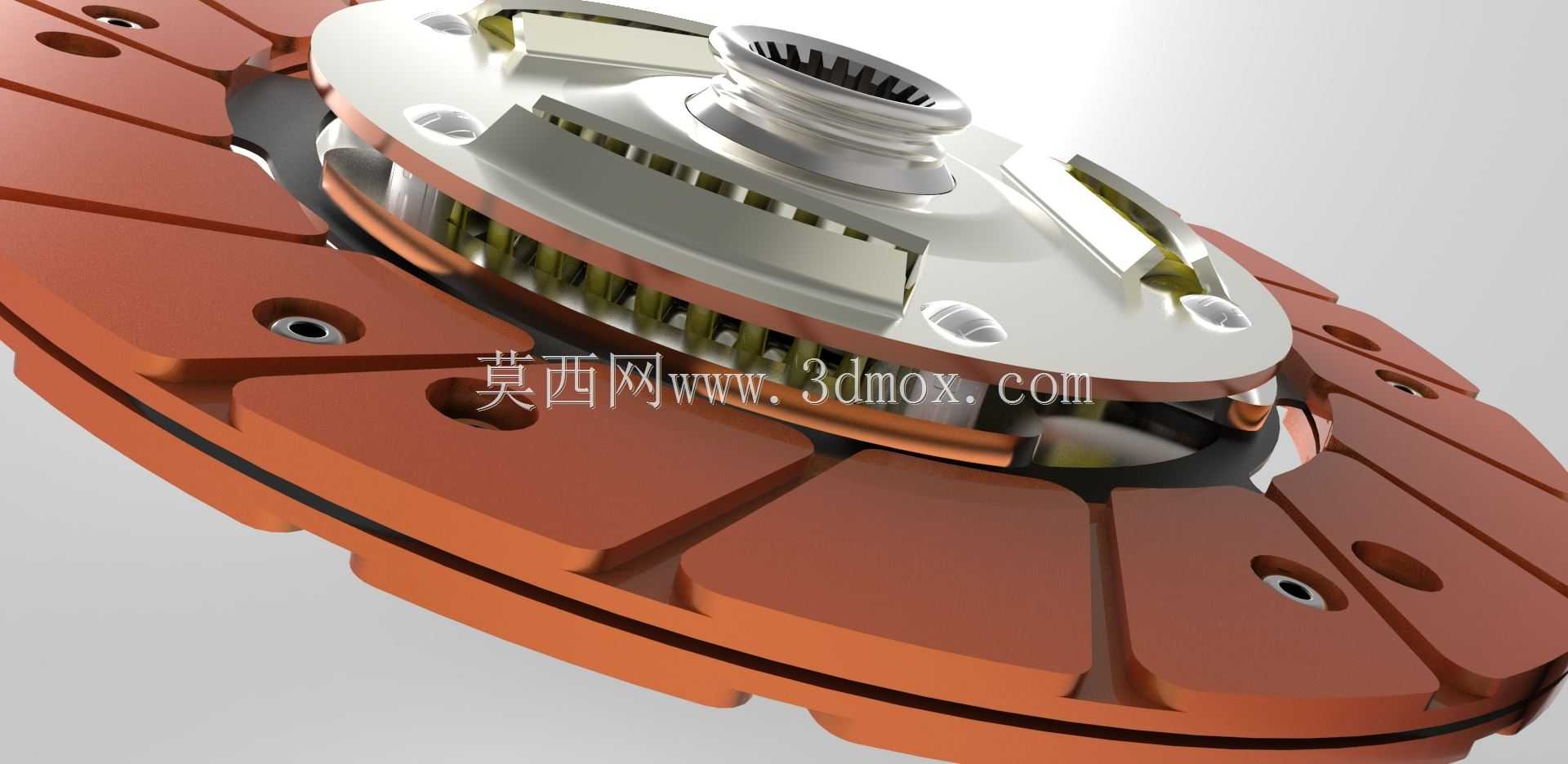

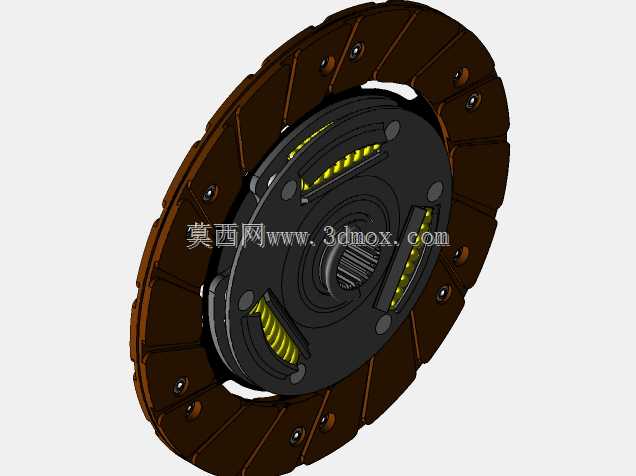

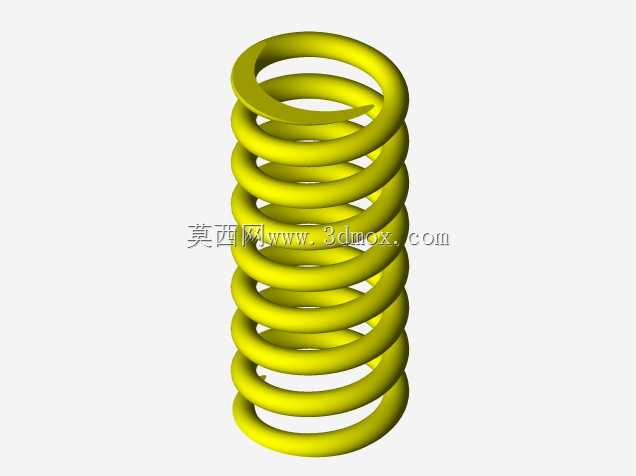

本次设计的离合器摩擦片采用主流的膜片弹簧压合结构，整体为圆盘式对称布局，外缘环形区域为耐高温摩擦材质的摩擦工作面，盘面均匀分布多组安装定位孔与散热槽结构，中心区域设置带花键孔的轮毂结构，可与变速箱输入轴的花键段形成滑动配合，保障摩擦片可沿轴向平稳滑动完成离合动作。设计过程中充分考虑了实际使用的性能需求：摩擦工作面采用分段式扇区布局，相邻扇区间预留的通槽既可以快速导出摩擦产生的热量，避免长时间半联动状态下摩擦面温度过高导致摩擦系数衰减，也可以及时排走摩擦过程中产生的磨屑，避免磨屑残留导致摩擦面接合不平顺引发车辆抖动；中心区域的膜片弹簧采用均匀周向布置的多簧片结构，可提供均匀稳定的压合力，保障摩擦面全周接触压力一致，避免偏磨问题；减震弹簧沿周向均匀嵌装在盘体与中心轮毂之间，可有效过滤动力传递过程中的扭转振动，降低传动系统的共振异响，提升驾乘舒适性。

在安装边界设计上，该摩擦片的外径尺寸匹配主流紧凑型乘用车的飞轮安装尺寸，中心花键的模数、齿数符合对应排量车型的变速箱输入轴配合标准，整体轴向厚度满足离合器壳体的内部安装空间要求，安装时需注意摩擦片的花键孔与输入轴的对中精度，避免安装偏斜导致起步抖动、分离不彻底等问题。摩擦片的摩擦面平面度、平行度公差严格控制在合理范围内，保障接合过程中压力均匀分布，延长部件的实际使用寿命，同时兼顾了日常使用中半联动工况的耐磨性能与高速旋转状态下的动平衡性能，避免高转速下摩擦片抖动引发的传动异响。
