流体输送用单级离心泵结构设计方案

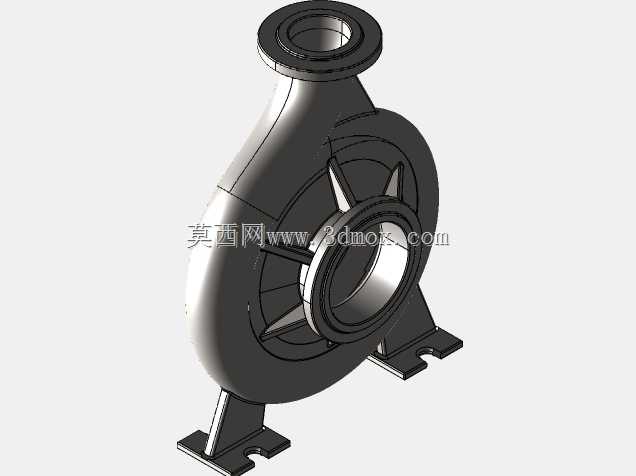

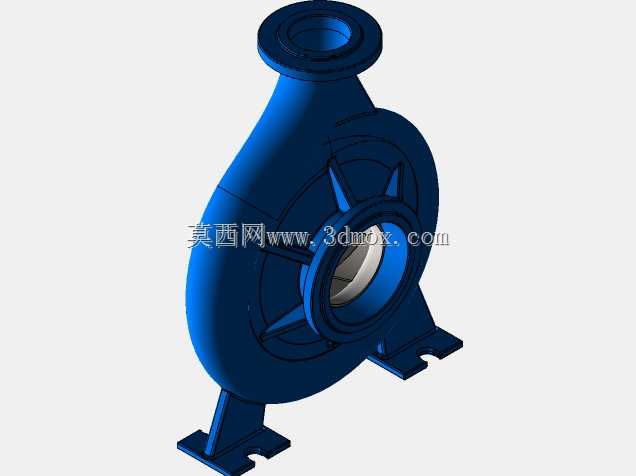

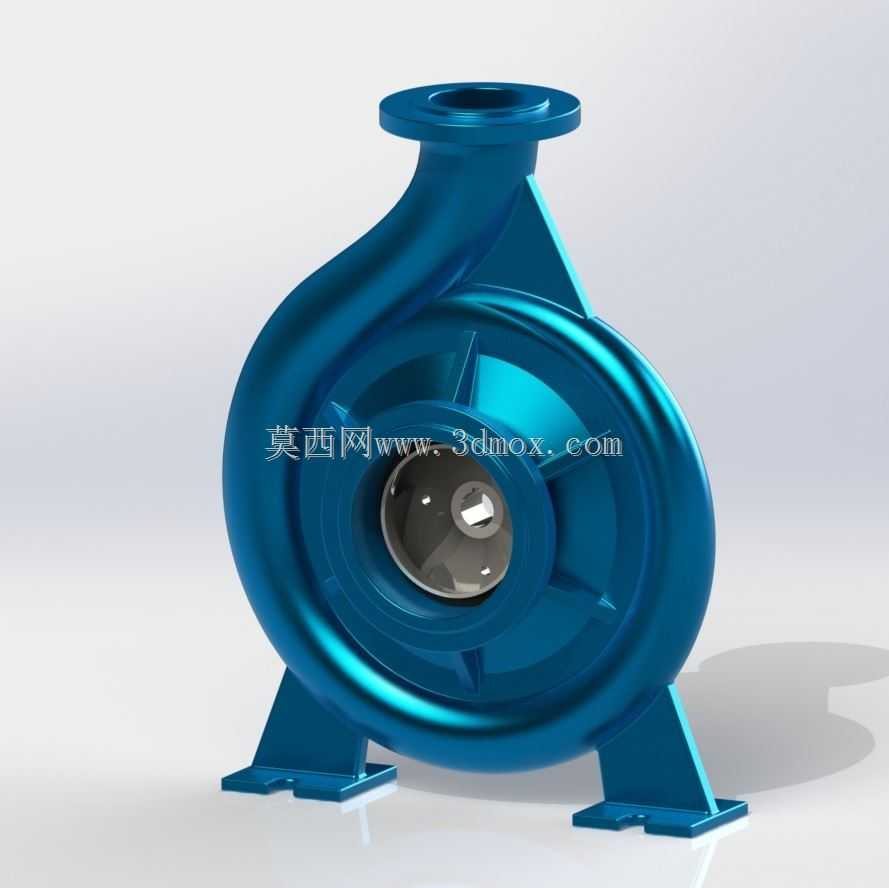

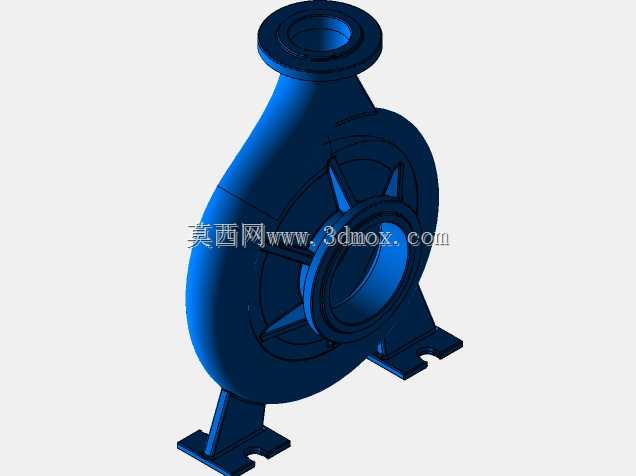

　　在市政供水、化工流体输送、暖通循环、农田排灌等诸多场景里，单级离心泵都是应用占比极高的流体输送设备，其运行稳定性直接决定整套管路系统的输送效率与运维成本，做这类设备的三维结构设计时，不能只盯着水力性能参数做曲面，必须把安装适配、运维便利性、部件受力合理性都揉进建模逻辑里。这款离心泵采用后开门式结构布局，泵体与轴承座的连接法兰设置在叶轮后盖板侧，日常检修更换机械密封、叶轮部件时，无需拆解进出水法兰与泵体连接管路，只需松开泵体与轴承架的连接螺栓即可将转子部件整体抽出，能大幅缩减现场运维的停机时长，这一结构细节在连续生产的化工、冶金场景里实用性极强。从水力流道设计来看，蜗壳采用螺旋形压水室结构，断面面积顺着叶轮旋转方向逐步扩大，

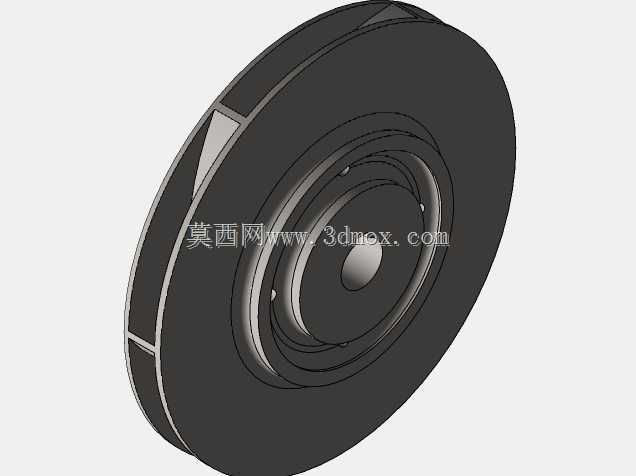

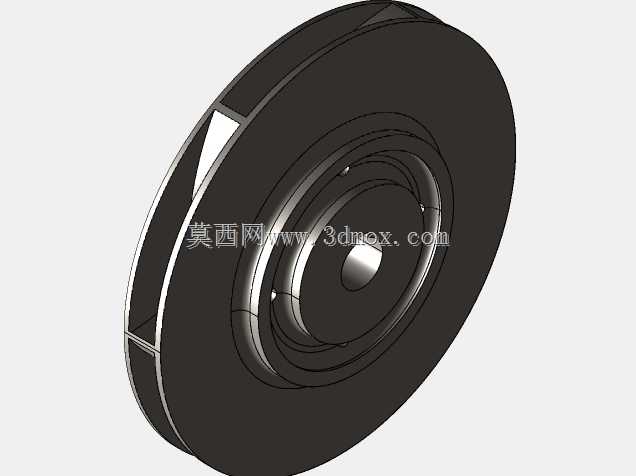

　　能把叶轮甩出的高速流体的动能平稳转化为压力能，减少流道内的水力冲击损失，建模时蜗壳的隔舌位置做了小圆角过渡处理，避免流体在隔舌处产生强烈的涡流与脉动，降低泵组运行时的振动与噪音。叶轮采用闭式结构设计，前后盖板与扭曲叶片一体成型，叶片进口边做了延伸并修薄，能改善大流量工况下的进口入流条件，减少汽蚀发生的概率，叶轮与泵轴采用键连接加锁紧螺母的固定方式，螺母旋向与泵轴旋转方向相反，泵组启动运转时螺母会在惯性作用下自行锁紧，避免高速运转时叶轮松动移位。进出口法兰采用标准管路法兰尺寸，进水口沿轴向水平设置，出水口沿蜗壳切线方向垂直向上布置，这种进出水方向的布局适配绝大多数常规管路的安装走向，

　　安装时只需匹配对应压力等级的法兰垫片即可完成管路对接，无需额外加装变向弯头。泵体底部的支撑脚采用一体化铸造结构，两个支撑脚对称分布在泵体下半部分，地脚螺栓安装孔做了长圆孔设计，现场安装时可以小幅调整泵组的轴向位置，降低与电机对中时的调整难度，支撑脚与泵体连接处做了加厚的过渡圆角，避免泵体在承压、管路应力拉扯时出现应力集中开裂的问题。建模过程中对各部件的配合间隙做了明确的预留：叶轮口环与泵体口环之间的径向间隙控制在合理范围，既避免间隙过大导致容积效率下降，也防止运转过程中部件热胀、轴系挠曲引发动静部件摩擦；机械密封安装腔的尺寸完全适配标准型集装式机械密封，后期运维时可以直接替换同规格密封件，无需对泵体做二次加工。

　　轴承架内部设置了前后两个轴承位，分别承受径向力与残余轴向力，轴承位的同轴度公差在建模时就做了严格约束，避免轴系运转时出现偏摆，轴承架外侧设置了油脂加注嘴与防尘密封结构，能在不拆解轴承端盖的情况下完成轴承润滑脂补充，延长轴承的维护周期。从安装边界来看，这款泵的整体重心落在两个支撑脚的中心连线范围内，配套电机采用标准卧式电机通过联轴器直连，共用同一个钢制焊接底座，底座上设置了调整垫铁的安装位置，现场安装时可以通过垫铁调整泵组水平度，保证泵轴与电机轴的对中精度在允许范围内，减少联轴器与轴承的额外受力。在实际选型应用中，这类单级离心泵可以输送清水或物理化学性质与水相近的介质，根据过流部件材质的不同，也可以适配带有轻微腐蚀性的流体，设计时充分考虑了不同工况的适配性，过流部件的壁厚满足常规承压等级的强度要求，在额定工作压力下不会出现壳体变形或渗漏的问题。
