流体机械课程用离心泵结构设计方案

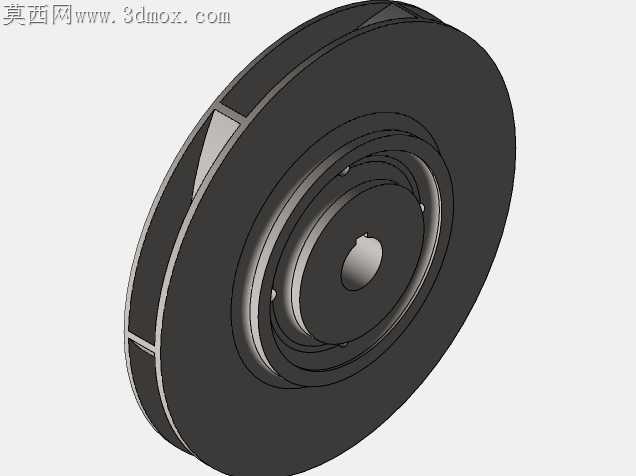

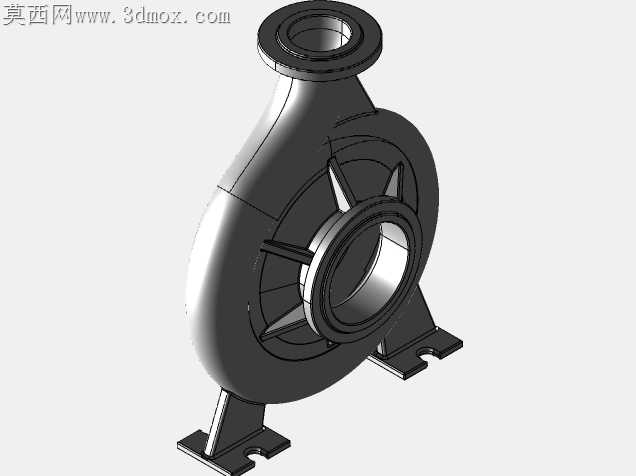

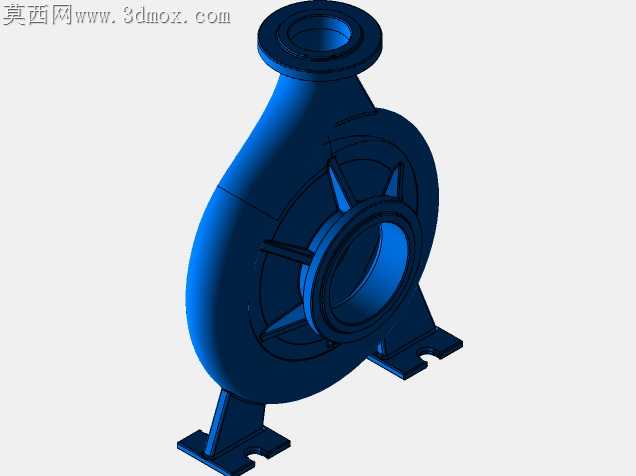

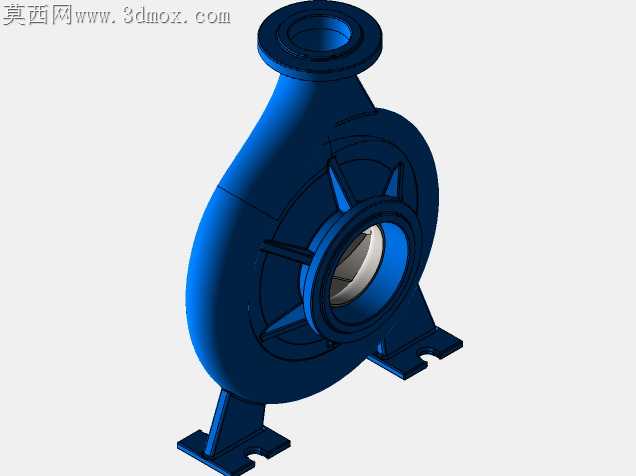

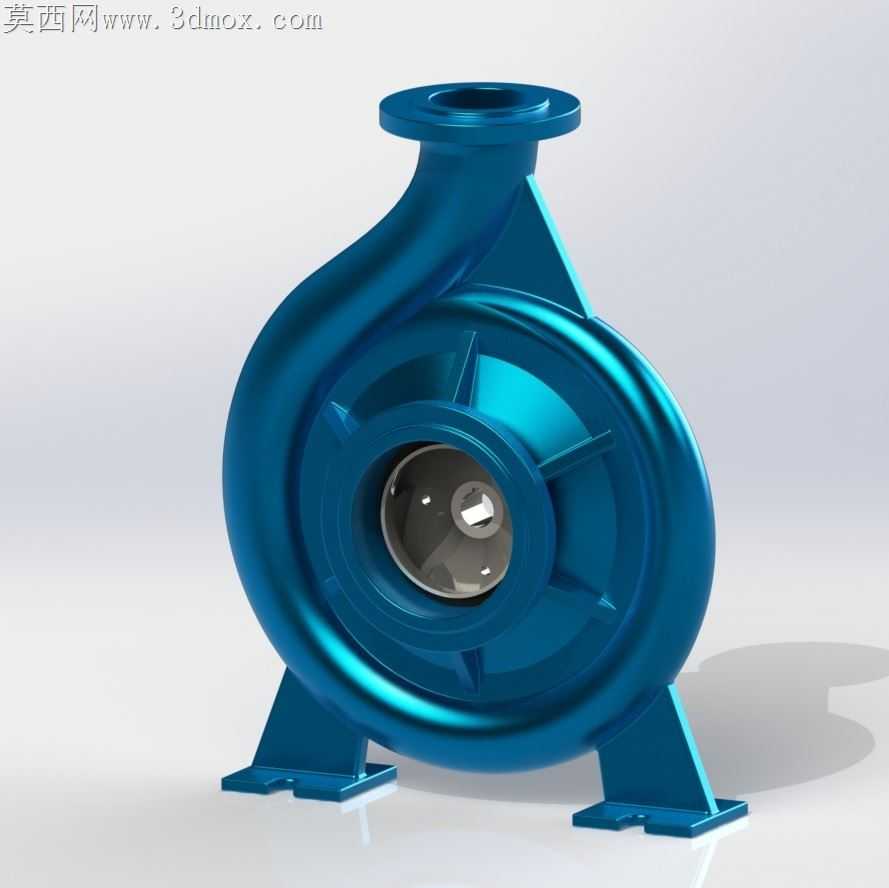

蜗壳流道的曲率过渡是这类离心泵最容易出现加工偏差的部位，常规建模时容易为了曲面顺滑忽略壁厚均匀性，实际铸造时会出现局部壁厚差超过3mm的情况，浇铸冷却阶段极易产生缩孔缺陷，后续机加工找正也会因为壁厚不均出现装夹变形。这款模型的蜗壳外壁做了等距偏移处理，从出口法兰到叶轮腔的过渡段全程保持6mm的均匀壁厚，连支撑脚和蜗壳连接的圆角位置都做了壁厚校验，不会出现局部堆料的问题。叶轮腔和进水口的同轴度公差在模型里预留了0.02mm的机加工余量，进水口的法兰端面做了1mm的凸台设计，装配密封垫的时候不会出现偏移，避免运行时出现进水侧漏气导致的扬程损失。支撑脚的安装孔做了长圆孔设计，现场安装时可以微调泵体和电机的对中偏差，不用强行撬挪泵体破坏联轴器的同轴度，长圆孔的边缘做了1.5mm的倒角，穿装固定螺栓时不会刮伤螺栓螺纹，也能减少应力集中导致的支撑脚开裂风险。叶轮的叶片出口角做了23度的倾角设计，比常规清水离心泵的出口角略小，能减少流体在蜗壳内的水力冲击，降低运行时的流体噪声，叶片和前后盖板的连接位置做了R3的圆角过渡，既可以减少铸造时的清砂难度，也能避免流体在夹角位置形成涡流造成能量损耗。泵体和泵盖的结合面做了0.5mm的密封槽预留，模型里没有直接做出密封槽结构，是考虑到不同使用场景的密封需求差异，用橡胶平垫还是O型圈可以根据实际工况调整，给后续的工艺修改留足了空间。出口法兰的螺栓孔位置严格匹配通用管道法兰的安装尺寸，不用额外做转接法兰就能直接对接标准管路，法兰的密封面做了凸面结构，和管路法兰对接时的密封比压更均匀，不容易出现渗漏问题。作为流体机械课程的实训项目，这个模型没有追求过度的外观渲染效果，每一处结构细节都对应实际加工和装配的需求，能让学习者直观理解离心泵结构设计里的工程取舍，不会出现建模好看但完全无法落地加工的问题。
