法兰式橡胶金属隔振阻尼减振构件

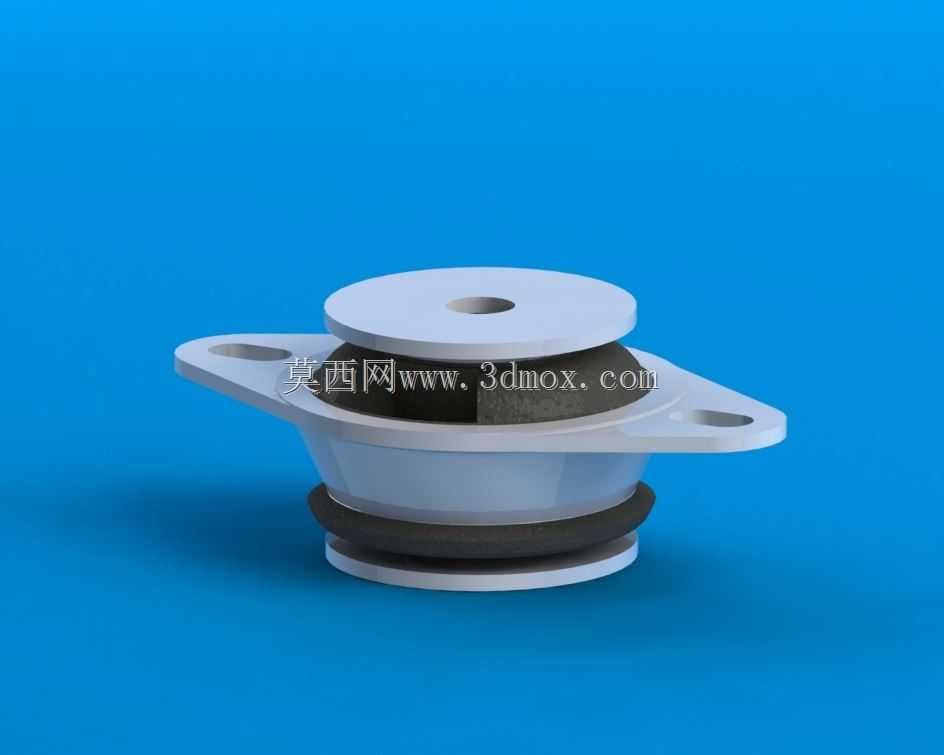

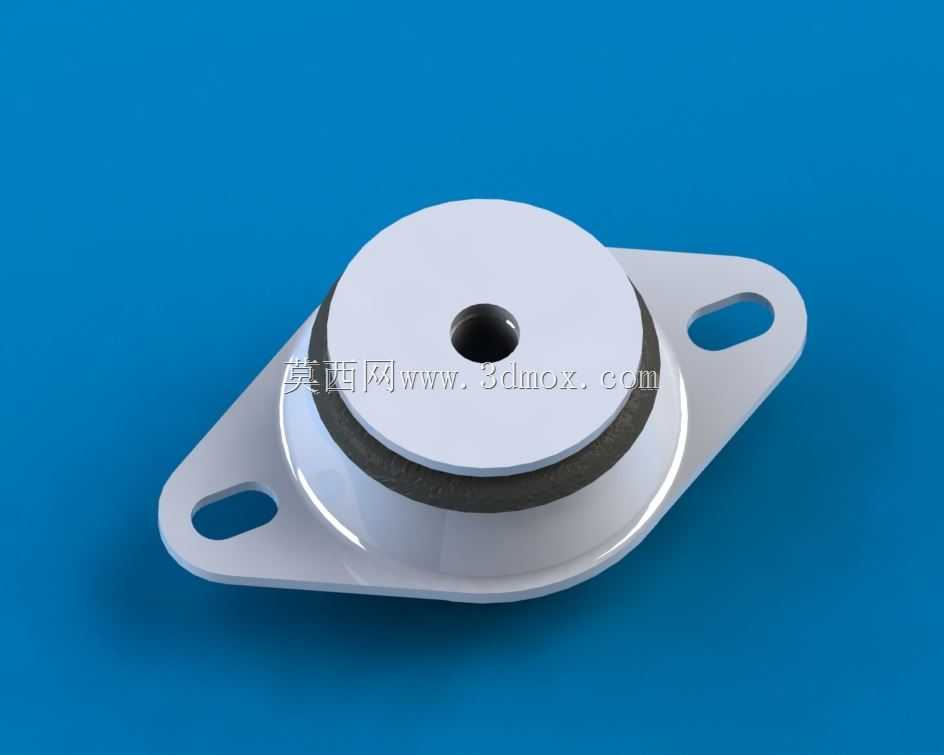

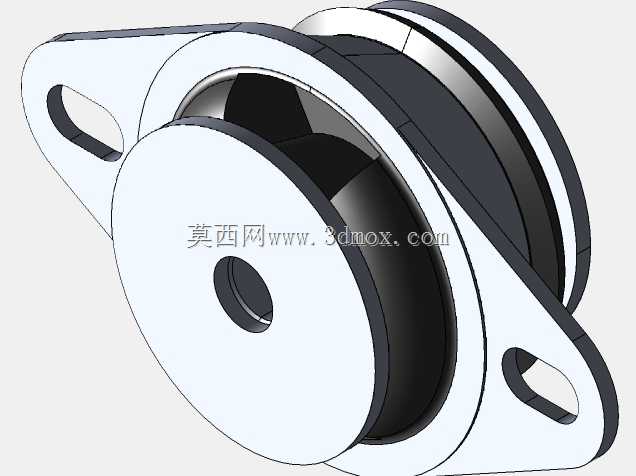

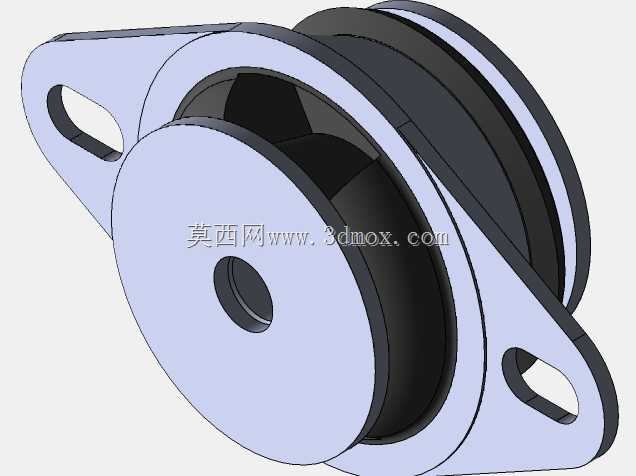

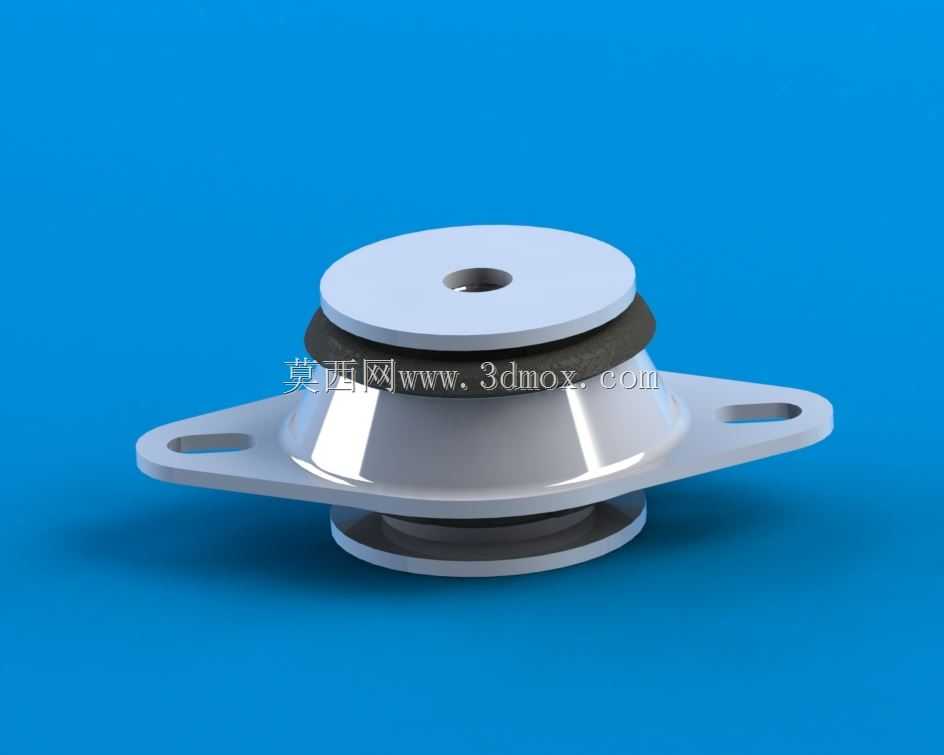

该减振构件属于被动隔振类通用机械零部件，核心应用场景覆盖工业机电设备安装、车载精密电子设备固定、小型动力机组隔振、精密检测仪器基座缓冲等多个领域，主要作用是阻断设备运行产生的振动波向安装基座传递，同时削弱外界环境振动对搭载精密器件的干扰，降低振动引发的结构疲劳、连接松动、器件精度失效等问题，也能有效削减振动传导带来的结构辐射噪声，改善设备运行的整体稳定性与周边声学环境。从功能特性来看，这款减振器采用橡胶与金属复合的结构设计，上下金属端盖为核心受力承载结构，中间的阻尼橡胶层提供主要的隔振刚度与阻尼耗能能力，当设备运行产生垂向、横向的小幅振动时，橡胶层通过自身的弹性变形吸收振动动能，再通过材料内摩擦将动能转化为热能耗散，避免振动在设备与基座之间形成共振放大。上部的圆形端盖中心预留安装孔，用于和被隔振设备的底部安装位通过螺栓紧固连接，下部的菱形法兰安装座设置两个对称的长圆形安装孔，既可以适配不同孔距的安装基座，也能在安装时小幅调整固定位置，降低安装对位的精度要求，法兰盘的翻边结构做了圆弧过渡处理，避免应力集中导致的结构断裂，同时提升整体的承载抗扭能力。在设计思路上，这款减振器优先考虑了安装便捷性与隔振效率的平衡，整体采用对称式结构设计，垂向承载时受力均匀，不会出现偏载导致的橡胶层异常磨损；金属部件表面做了光亮镀铬处理，具备良好的防锈防腐蚀能力，可适配潮湿、多粉尘的复杂工业安装环境；橡胶层采用邵氏硬度适中的耐油阻尼橡胶配方，在保证足够承载能力的前提下，兼顾了低频隔振效果与高频振动的衰减能力，不会出现刚度过大隔振失效、刚度过小设备运行晃动超标的问题。从安装边界来看，该减振器整体结构紧凑，法兰安装座的外伸宽度适配常规小型设备的安装脚尺寸，安装后整体高度较低，不会过多抬升设备的安装重心，能保证设备安装后的运行稳定性；上下连接结构的设计可实现快速拆装，后期维护更换时无需大规模拆解设备基座，仅需松开连接螺栓即可完成替换，大幅降低运维的时间成本。这类减振构件可根据不同的承载需求调整橡胶层的厚度与硬度，适配不同重量的设备隔振需求，在小型风机、水泵、车载工控设备、精密光学仪器等场景下都能发挥稳定的隔振缓冲作用，有效延长设备内部精密元器件的使用寿命，降低振动带来的故障发生率。
