带内花键结构万向轴连接法兰设计

万向轴法兰是传动系统中承担扭矩传递、角度补偿功能的核心连接部件，广泛应用于商用车传动系统、工业减速机输出端、工程机械行走机构、农业机械动力传输单元等场景，在存在轴线夹角偏差、运行中存在小幅轴向窜动的传动链路中，这类带内花键结构的法兰能够稳定传递旋转扭矩，同时适配万向节的角度摆动需求，避免刚性连接带来的应力集中、部件过早疲劳失效问题。

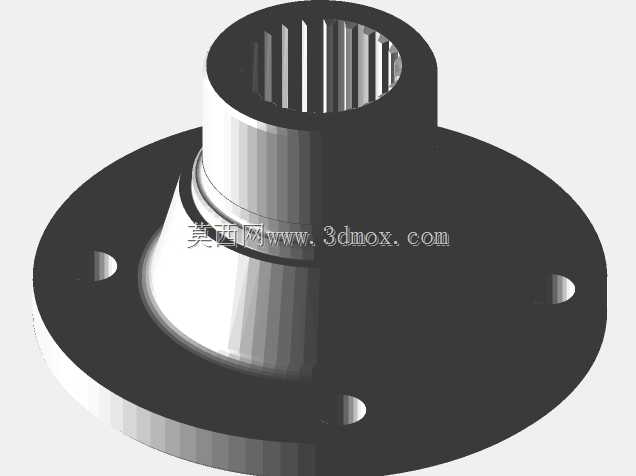

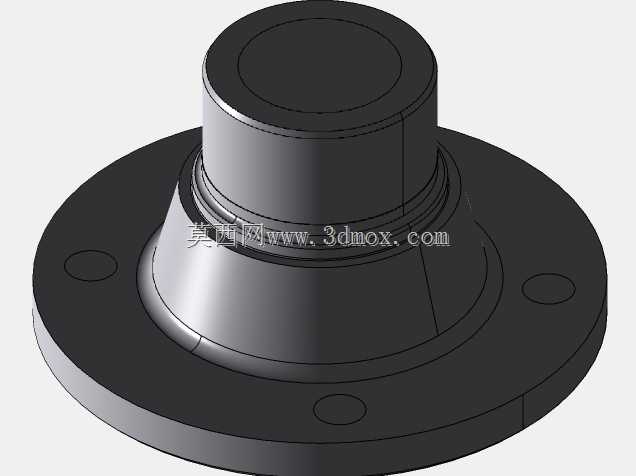

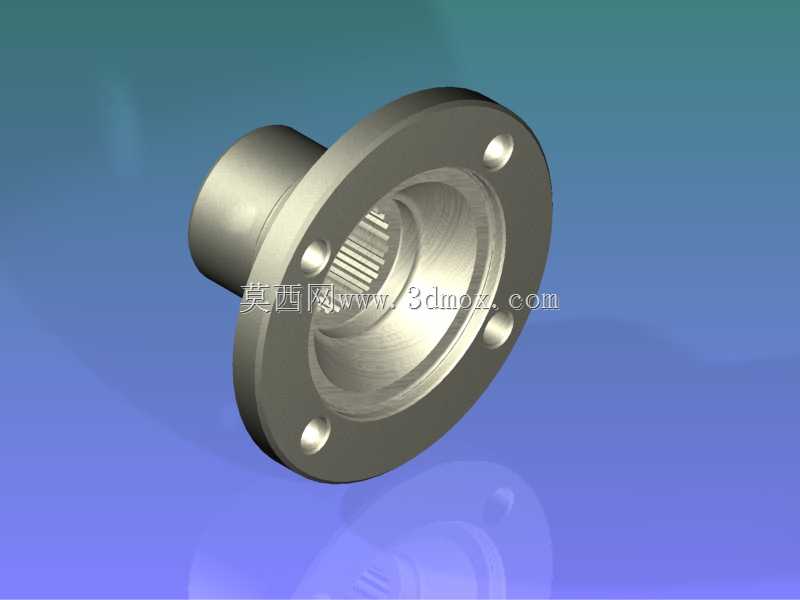

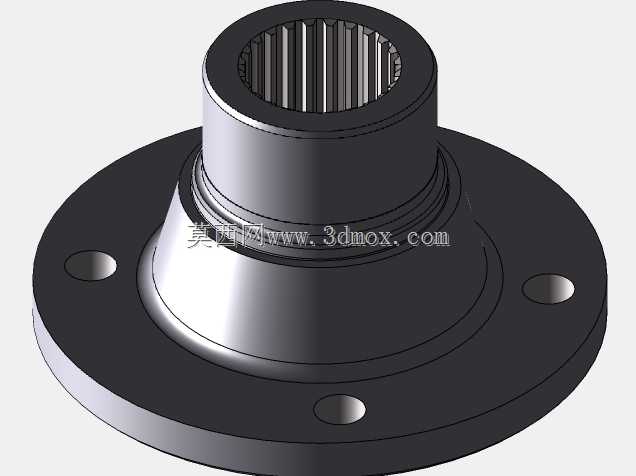

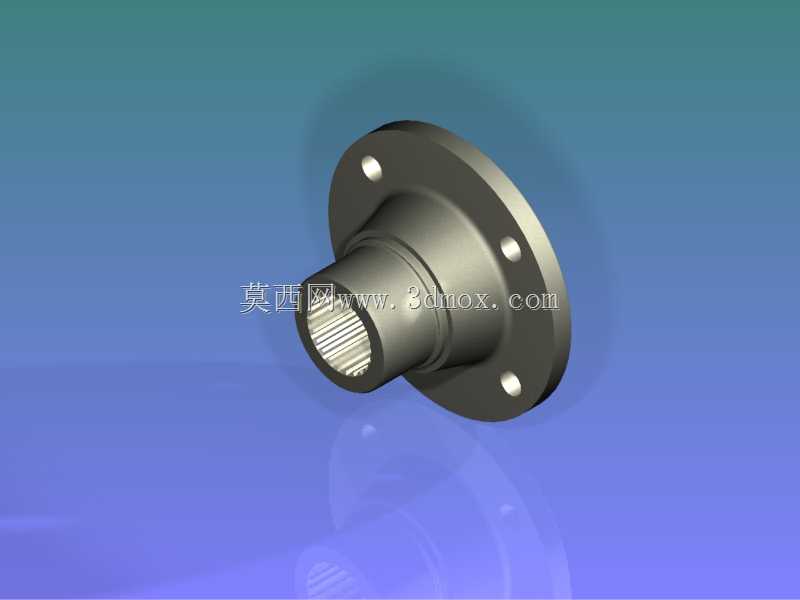

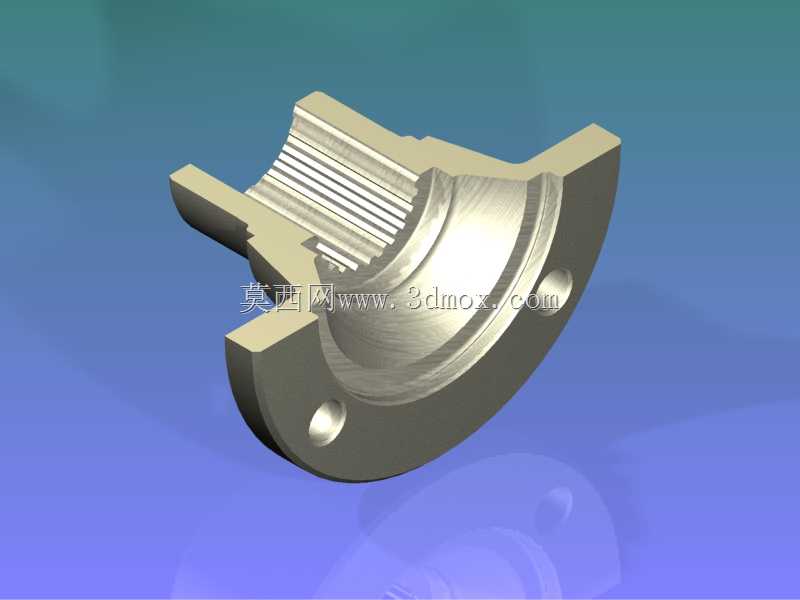

该法兰整体采用盘座一体式结构，一端为带均布安装孔的圆形法兰盘，用于和对接部件的端面通过螺栓实现刚性紧固，四个安装孔沿法兰盘圆周均匀分布，孔位公差严格匹配通用连接标准，保证安装时的互换性，安装端面设计有精加工定位止口，装配时可快速实现同轴定位，避免安装偏斜带来的传动跳动；另一端为带内渐开线花键的轴套结构，内花键齿形经过参数优化，齿向采用修形设计，能够和万向轴的外花键轴实现大接触面积配合，相比平键连接可承载更大的冲击扭矩，同时花键配合预留了合理的侧隙，既可以补偿装配时的微小同轴误差，也能在传动过程中缓冲瞬时冲击载荷，避免齿面出现点蚀、崩齿问题。

设计过程中首先根据额定传递扭矩计算法兰盘的厚度、安装孔的中心距尺寸，保证螺栓连接的预紧力足够抵抗传动过程中的剪切力，法兰盘与轴套的过渡位置采用多段圆弧过渡结构，消除直角连接处的应力集中风险，针对花键部分，通过计算齿面接触强度、齿根弯曲强度确定花键的模数、齿数与压力角参数，同时在轴套端部设计有倒角引导结构，方便装配时花键的快速对中插入，避免装配过程中刮伤齿面。

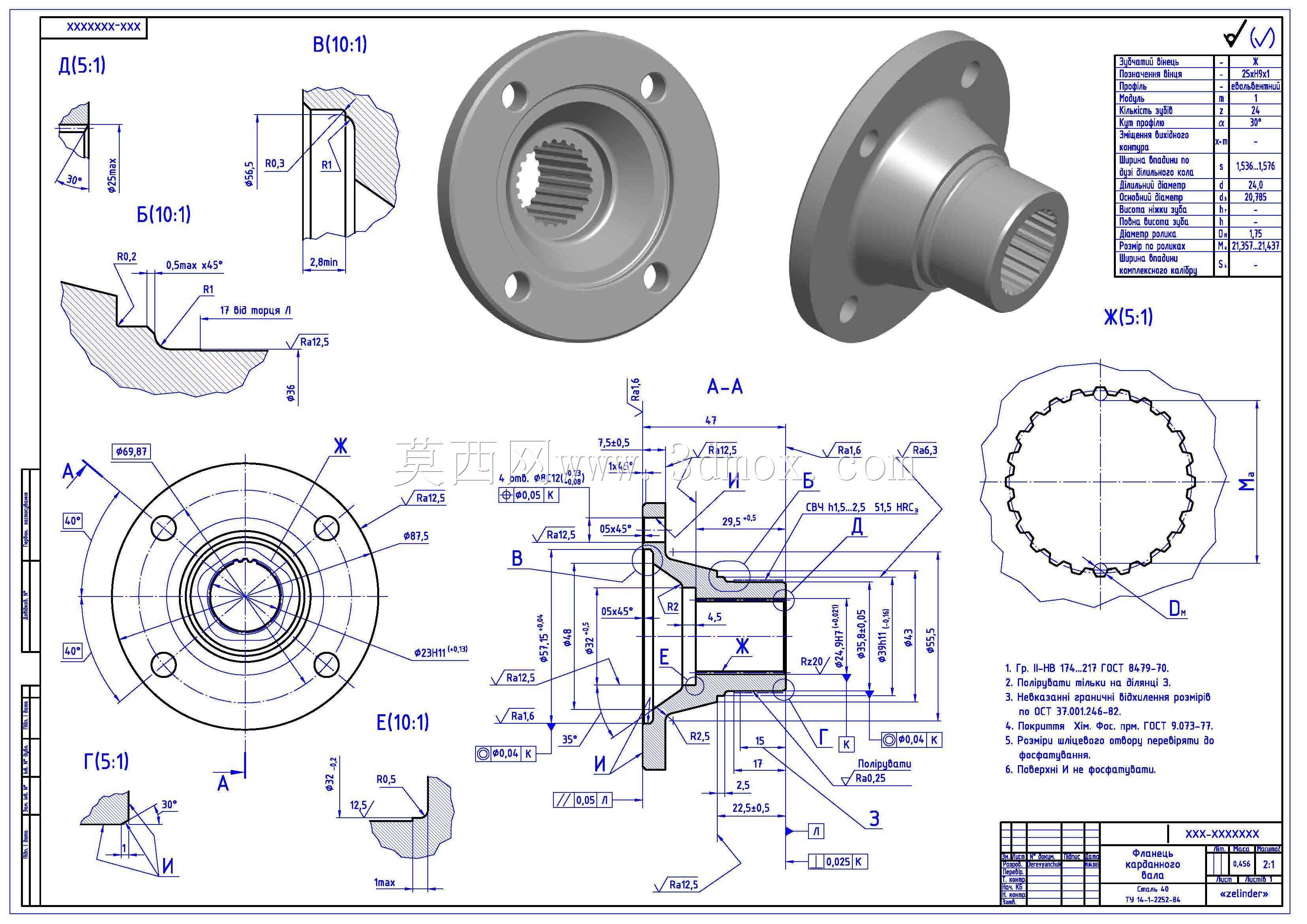

从安装边界来看，法兰盘的外圆尺寸、安装孔的分布直径严格适配对接部件的安装空间，轴套的外圆直径、伸出长度匹配万向节叉的安装腔尺寸，不会和周边的防护结构、相邻传动部件产生运动干涉，各加工面的粗糙度、形位公差均按照传动件的精度要求设定，法兰端面的垂直度、内花键的同轴度公差控制在合理范围，保证高速旋转时的动平衡性能，降低运行过程中的振动与噪音。在实际使用中，这类法兰能够适应多尘、存在小幅振动的户外作业工况，配合合理的表面防锈处理，可长期稳定维持连接可靠性，是传动链路中兼顾刚性连接与扭矩柔性传递的关键零件。
