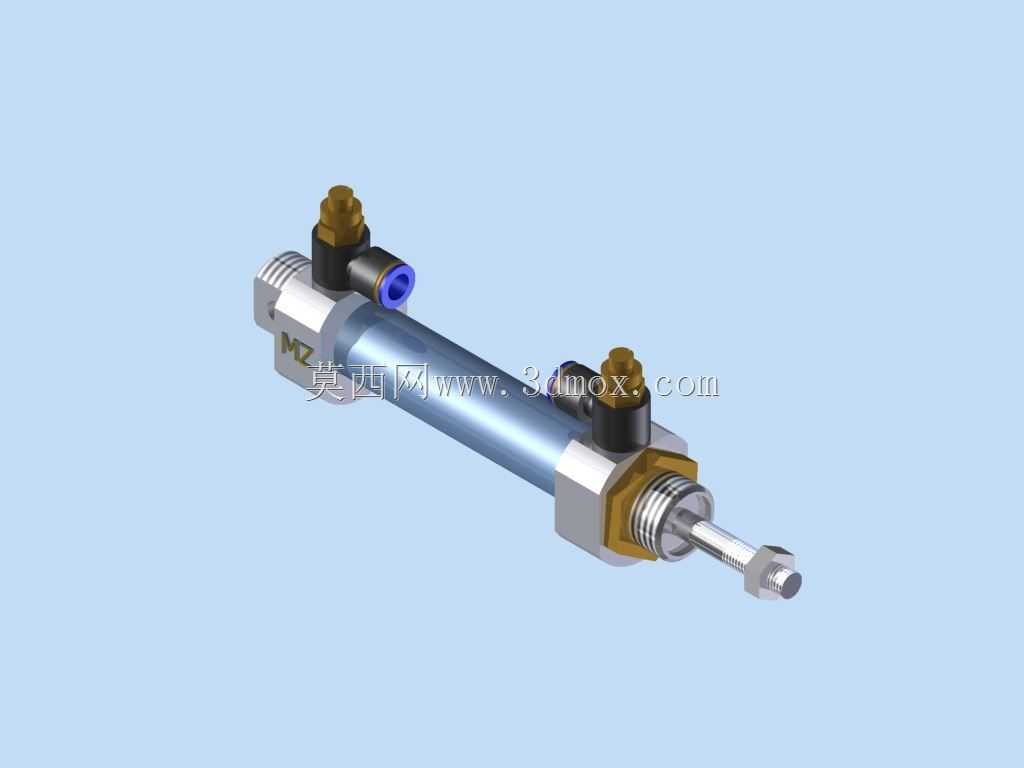

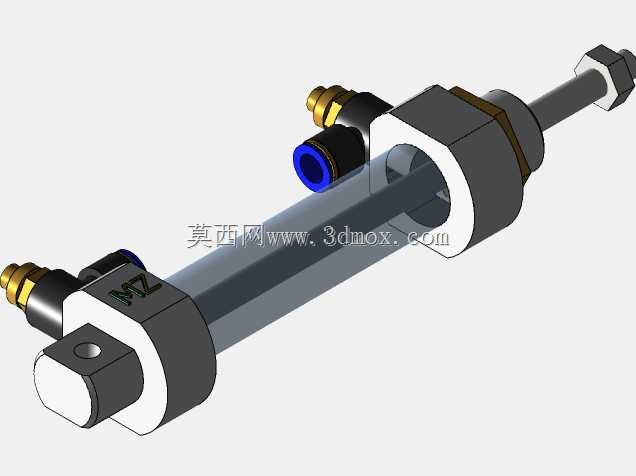

带快插接头的迷你不锈钢气动气缸

这款迷你型气动气缸是气动控制系统里的核心直线执行部件，主要面向紧凑安装空间的自动化作业场景设计，常见应用在小型自动化装配工位、电子元器件分拣设备、轻工包装机械的推料与定位机构、小型工装夹具的夹紧动作单元，也可适配教学实验台的气动演示回路，在半导体后道封装、小五金件加工上下料、纺织机械的纱线张力调节等对安装空间有严格限制的场景中，能稳定提供可靠的直线往复驱动力。

从功能特性来看，这款气缸采用双作用气动驱动逻辑，缸体两端预留的快插式气口可直接适配常规气动软管，无需额外加工连接螺纹，大幅压缩现场装配的耗时，活塞杆端部采用外螺纹加锁紧螺母的结构，可灵活连接各类推头、压块、夹爪等执行端配件，适配不同的作业需求；缸筒采用光滑不锈钢材质，既保证了内壁的加工精度降低活塞运行的摩擦阻力，也具备优秀的防锈抗腐蚀能力，可在多尘、轻度潮湿的车间环境中长期稳定工作，两端的硬质端盖采用六角防呆结构，安装时可通过扳手精准固定，避免缸体跟转影响安装精度。

在设计思路上，这款气缸优先考虑紧凑空间的适配性，整体采用圆形缸体结构，相比同行程的方形安装气缸，径向占用空间缩减近三成，气路接口采用侧向斜置布局，避免气管沿缸体轴向延伸额外占用长度空间，活塞杆处设置了复合密封结构，搭配导向铜套，既保证了动密封的气密性，减少压缩空气的泄漏损耗，也能为活塞杆提供稳定的径向支撑，避免长期侧向受力导致的杆体弯曲、密封件偏磨问题，缸体表面印刷的标识区可清晰标注缸径、行程参数，方便现场运维人员快速识别配件规格。

在安装边界与尺寸层面，这款气缸的缸体径向尺寸控制在极小范围内，两端安装位预留了标准螺纹接口，可支持轴向脚座安装、法兰安装、耳轴铰接安装等多种固定方式，活塞杆伸出端的螺纹规格适配行业通用的连接配件，无需单独定制转接件；安装时需注意预留气管的弯曲半径空间，保证气路连接后不会与周边运动部件产生干涉，气缸的行程公差控制在行业标准范围内，可满足大部分工位的定位精度需求，运行过程中活塞杆的径向跳动量极小，可适配轻载高速的往复动作场景，动作响应速度快，运行噪音低，不会对作业现场造成额外的噪音干扰。
