桌面级Simons数控雕刻加工设备结构设计

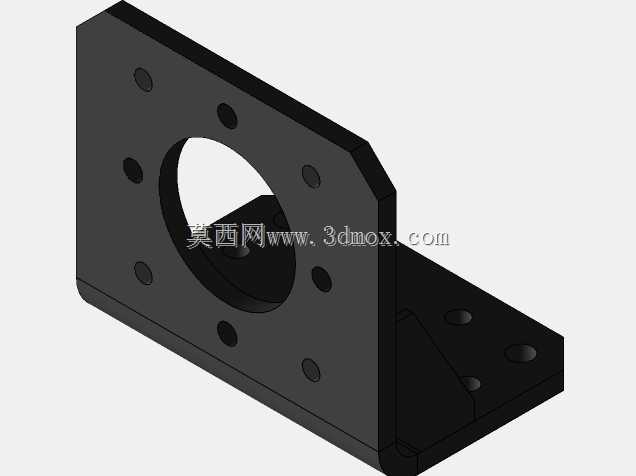

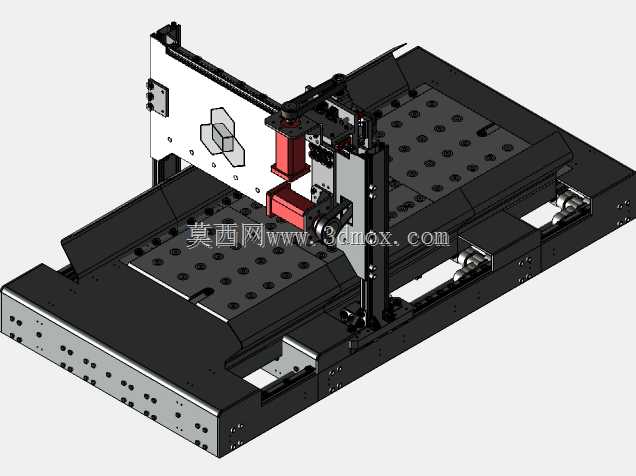

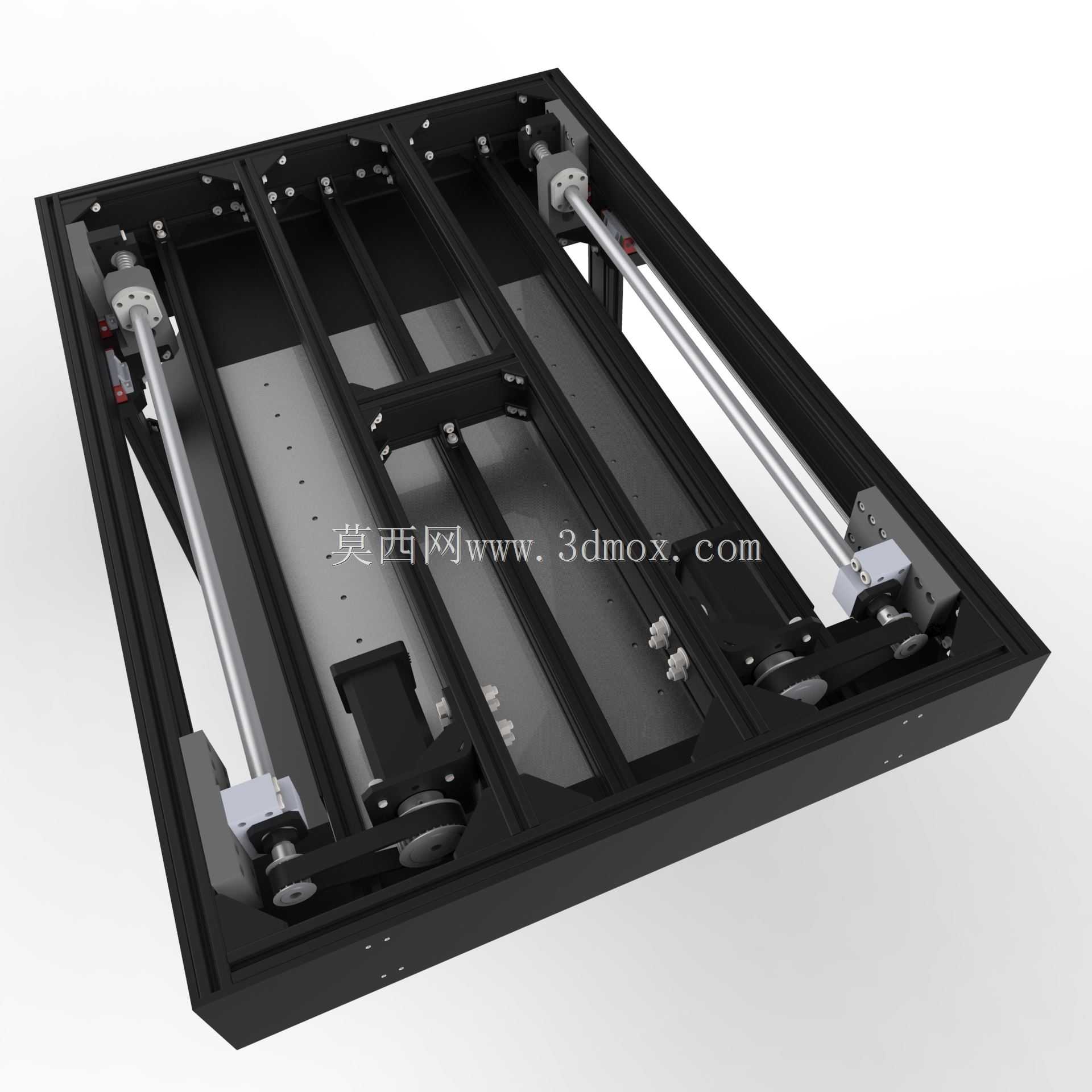

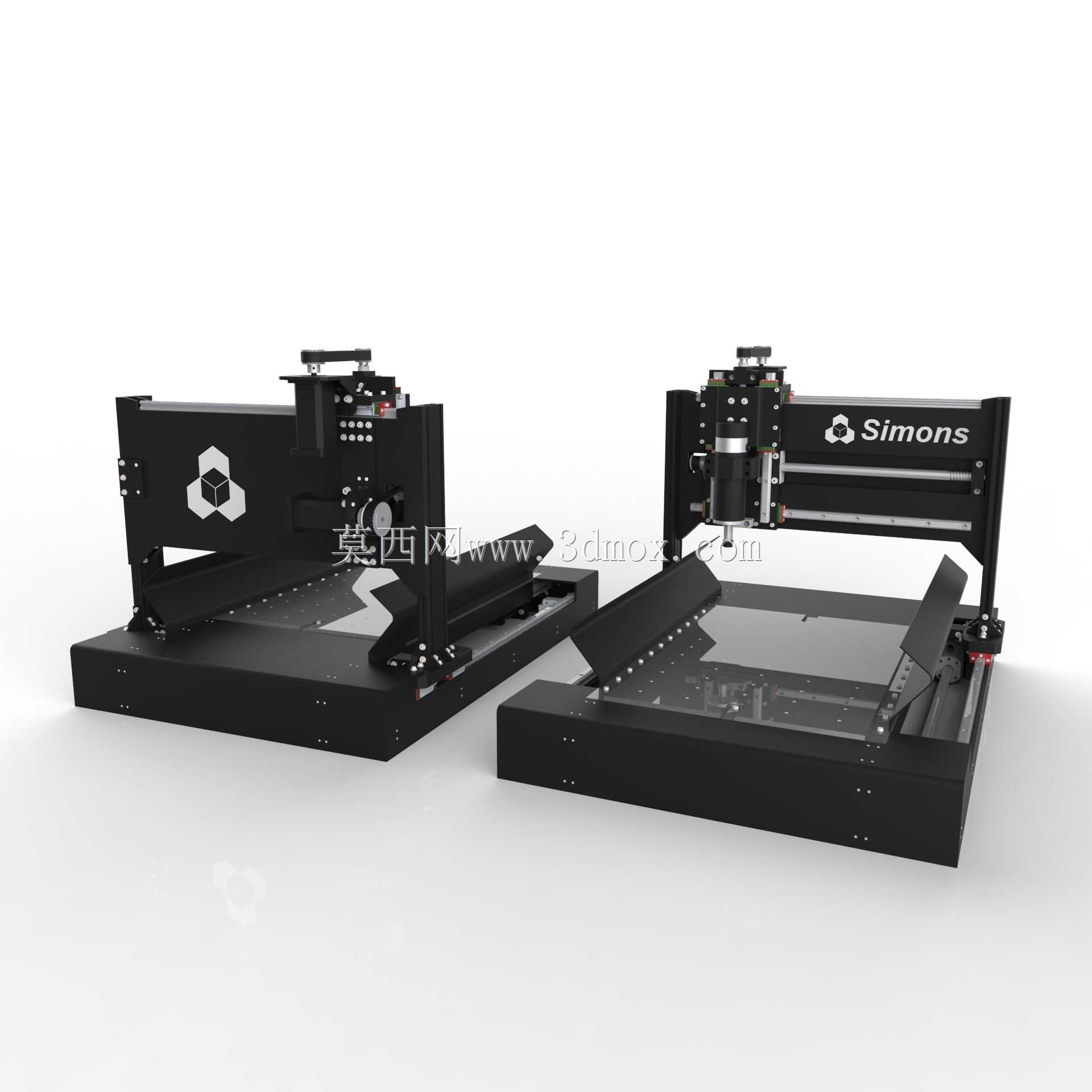

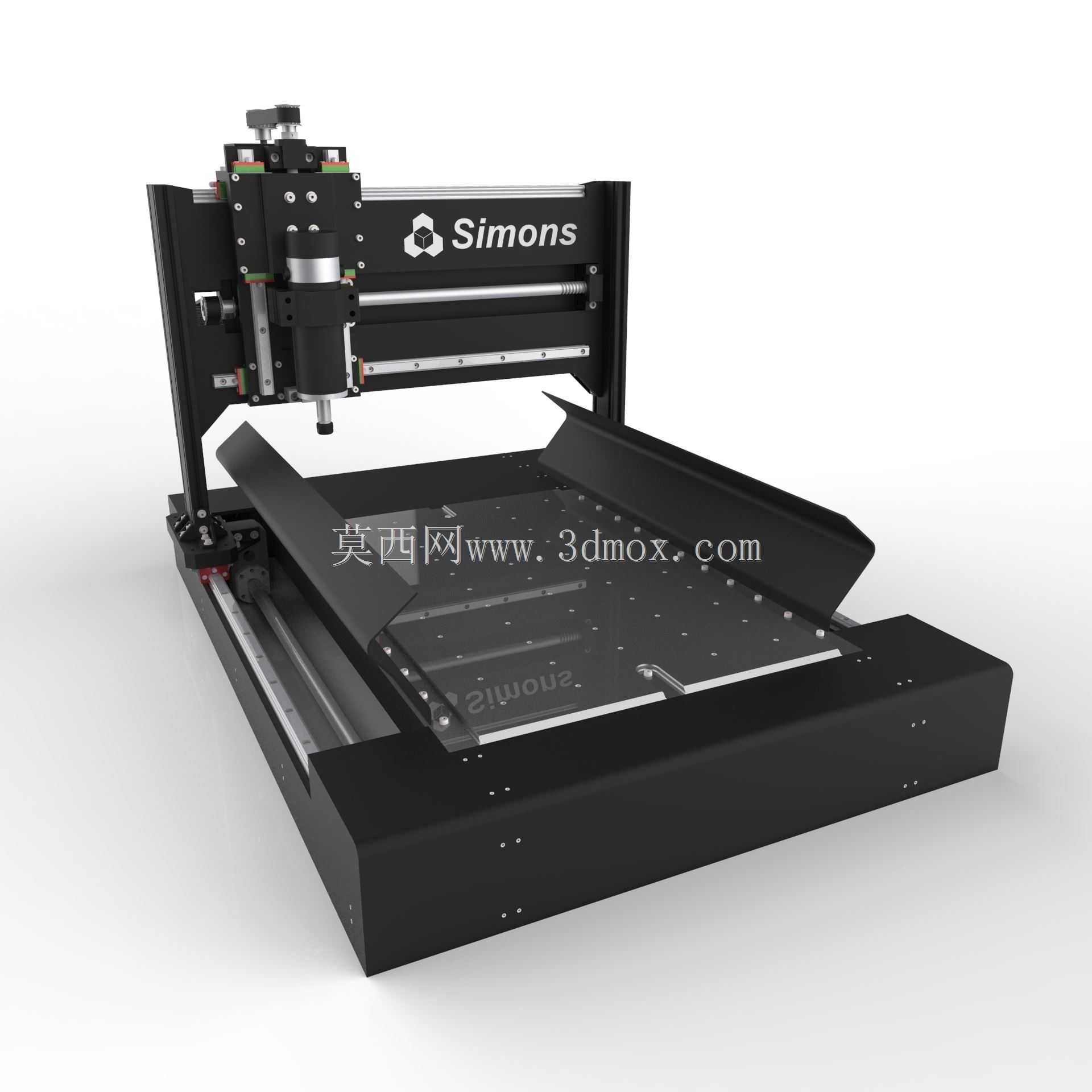

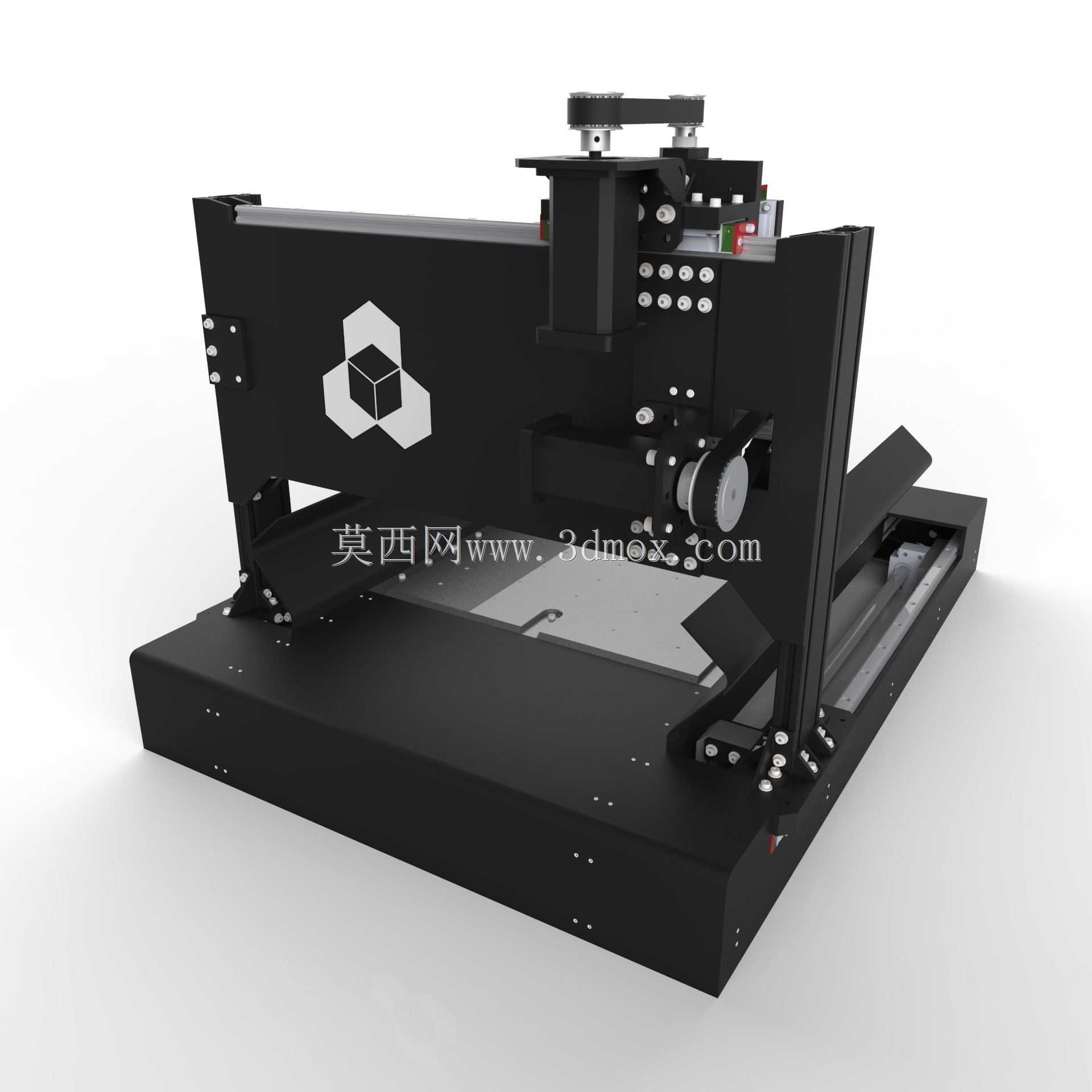

这款桌面级数控加工设备主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可覆盖软金属、亚克力、密度板、PCB电路板等多种材质的平面雕刻、铣削、钻孔加工需求，能够完成小型文创产品打样、电路板制作、工艺浮雕加工、简易零件小批量试制等常见加工任务，相比大型工业数控设备，它的占地空间更小，部署灵活，无需专门的重型设备安装基础，普通平整工作台即可放置使用，适配小型生产场景的灵活加工需求。设备整体采用龙门式移动结构设计，将加工主轴搭载在可沿X轴横向移动的龙门横梁上，加工平台沿Y轴纵向进给，Z轴方向负责主轴的升降进刀，三轴传动均采用高精度直线导轨搭配滚珠丝杠的组合，能够保证加工过程中的进给平稳性，减少传动间隙带来的加工误差，提升成品的加工精度。机身主体采用加厚钢板拼接焊接成型，关键受力部位做了加强筋结构处理，能够在高速进给加工时降低机身共振，减少振刀纹的产生，保障加工表面的光洁度。设备的主轴采用高速风冷电主轴，可根据加工材质的不同匹配对应转速，搭配对应的刀具即可完成不同工艺的加工操作，机身侧面预留了电控系统的安装位，可集成步进电机驱动器、控制主板、电源模块等核心电控部件，走线槽做了隐藏式设计，既能够避免加工过程中切削碎屑、冷却液溅入线路造成故障，也能让设备整体外观更整洁规整。从安装边界来看，设备整体外形方正，横向宽度控制在常规工作台的可容纳范围内，纵向深度预留了操作维护空间，放置时仅需在设备后侧预留少量走线及散热空间即可，无需额外占用过多车间或工作室面积。设计过程中充分考虑了小型加工场景的使用痛点，将设备的操作高度设置在符合人体工学的范围，操作人员站在设备正前方即可完成工件装夹、对刀、加工监控等全流程操作，无需大幅度俯身或抬手，降低长时间操作的疲劳感。设备的工作台面采用带T型槽的平整平台，可搭配通用夹具快速固定不同形状的加工工件，装夹操作简单便捷，能够缩短单件加工的准备时间，提升小批量加工的整体效率。两侧的龙门支撑座做了等高校准处理，保证横梁运行的水平度，避免长期使用后出现横梁倾斜导致的加工平面度超差问题，Z轴滑台做了配重平衡设计，可降低升降传动的负载，提升Z轴进刀的响应速度与定位精度。整体结构兼顾了加工刚性、装配便捷性与维护便利性，普通操作人员经过简单培训即可完成日常的润滑、调试等维护操作，无需专业的设备维修人员长期驻场，非常适合小规模加工场景的日常使用需求。
