斜钻无齿轮转角传动机构设计

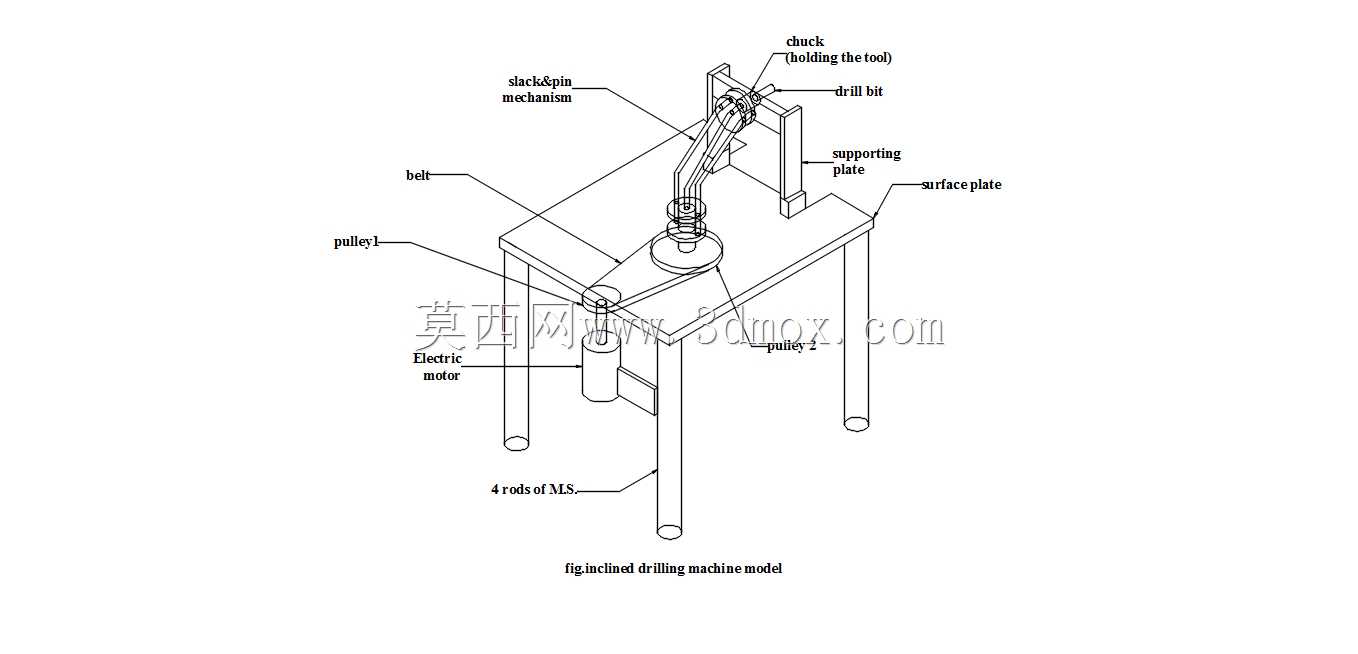

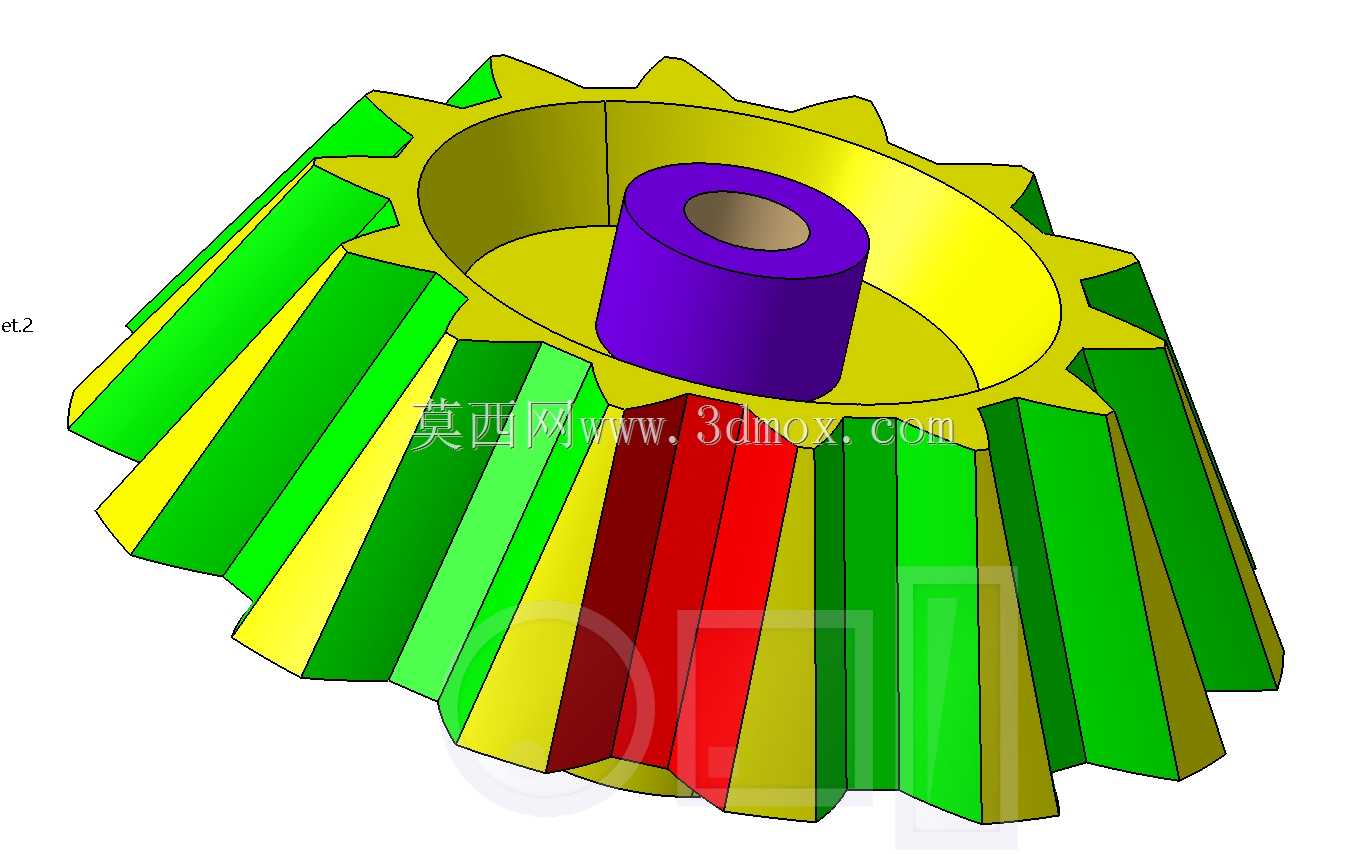

该斜钻无齿轮转角机构主要面向常规立式钻床无法覆盖的斜向孔加工场景，在模具镶件斜孔加工、小型结构件倾斜油孔加工、异形零部件斜面定位孔加工等场景中，可直接加装在通用立式钻床工作台面，无需对钻床主轴结构进行改造，即可实现斜向钻削动力输出，解决传统锥齿轮转角传动结构存在的背隙大、高速钻削时齿轮磨损快、小角度斜孔传动干涉的痛点。整套机构采用台面式安装布局，底部为方形安装基板，通过四组M5内六角螺栓与钻床工作台T型槽完成固定，安装边界适配多数中小型台式钻床的工作台面尺寸，无需额外拓展工作台支撑结构。动力输入端采用皮带轮传动结构，电机输出轴与主动带轮直连，通过平皮带将动力传递至转角输入轴端，带传动结构可在钻削过载时发生打滑，避免硬传动对刀具和工件的损伤，同时可通过更换不同直径的带轮调整输出转速，适配不同材质工件的钻削参数需求。转角传动部分摒弃传统锥齿轮啮合结构，采用无齿轮式柔性转角传动设计，通过连杆与万向铰接结构完成动力的变向传递，不存在齿轮啮合间隙，钻削时的传动背隙可控制在极小范围内，可适配0到45度范围内的斜向钻削角度调整，调整时只需松开支撑立板的锁紧旋钮，转动钻夹头安装臂至目标角度后锁紧即可，无需拆解传动部件。钻夹头安装端采用标准钻夹头适配接口，可装夹直径0.6mm到6mm范围的标准直柄麻花钻，满足小型斜孔的加工需求。支撑结构部分采用立式支撑板与斜向支撑臂结合的布局，钻削过程中可承受最大150N的轴向进给力，不会出现结构颤振，保证斜孔加工的形位公差与表面粗糙度。整套机构的传动路径无齿轮啮合摩擦，日常维护仅需定期对铰接位置加注润滑脂即可，相比传统齿轮转角头维护成本降低60%以上，同时无齿轮结构运行时的噪音更低，适合小型加工车间、教学实训场景的斜孔加工需求，可拓展普通立式钻床的加工范围，减少工厂购置专用斜孔钻床的设备投入成本。
