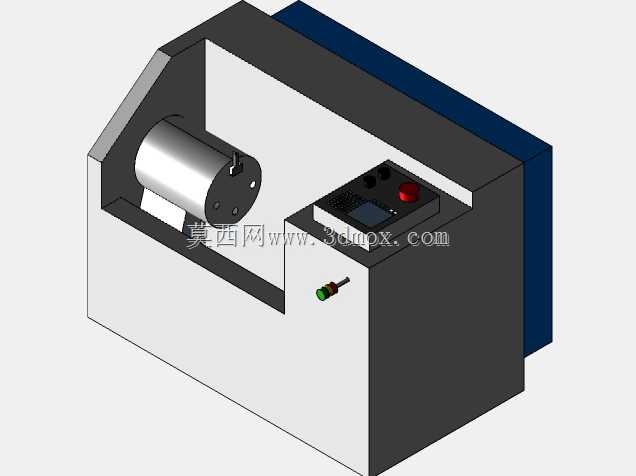

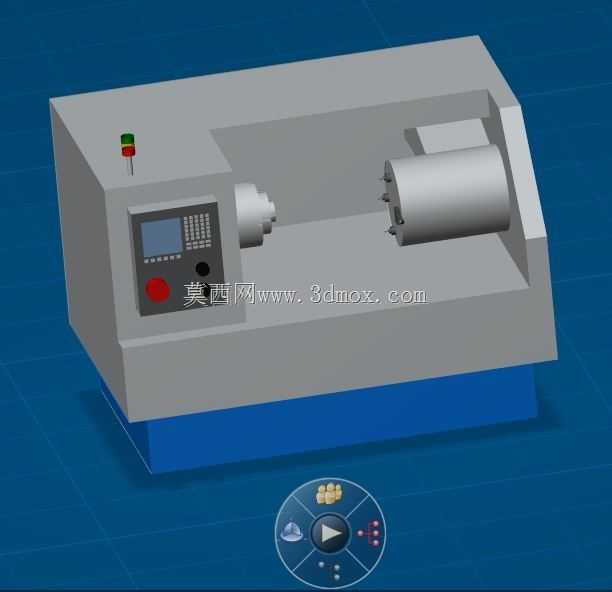

卧式数控车床整体结构三维设计

这款卧式数控车床的三维结构设计，完全围绕中小批量机械加工车间的实际生产场景搭建，可适配轴类、盘类回转零件的全工序切削加工需求，覆盖外圆车削、内孔镗削、端面加工、螺纹切削、锥面成型等常规机加工工序，既可以用于独立机加工工位的设备配置，也能作为柔性制造单元的核心加工节点，适配离散制造车间的生产线排布规划。从功能特性来看，该设计还原了量产数控车床的完整功能分区：床身采用整体式斜置支撑结构，底部预留了充足的安装固定边界，床脚区域可集成切削液存储箱、电控柜安装位与排屑机构的安装空间，无需额外搭建外部附属支架即可完成车间落地部署；主轴箱区域设置在床身左侧，预留了主轴卡盘的安装接口，可适配三爪自定心卡盘、四爪单动卡盘等通用装夹夹具，最高转速区间覆盖常规黑色金属、有色金属的切削线速度要求；横向与纵向进给导轨采用平置贴塑导轨结构，刀架区域预留了多工位电动刀架的安装位置，可同时安装八把以上不同功能的切削刀具，配合数控系统完成自动换刀的连续加工动作；操作面板设置在床身左前方的人机交互最优位置，集成了显示屏、操作按键、急停按钮与状态指示灯，操作人员站在设备前方即可完成程序输入、参数调整、加工启停的全部操作，无需频繁移动位置，符合机械加工车间的人机工程学要求。在设计思路上，该模型优先还原了设备的真实安装尺寸与空间边界：整体长度控制在适配标准车间工位的范围内，宽度预留了操作与维护的安全距离，高度符合操作人员站立操作的视线高度，设备后侧预留了电气走线、气动管路的排布空间，左右两侧预留了主轴维护、刀架检修的操作空间，完全可以直接用于机加工车间的工位布局规划、生产动线设计，也可作为数控设备教学、机加工艺仿真的基础模型使用。设备的外防护采用半封闭结构设计，既可以阻挡切削过程中飞溅的切屑与切削液，也不会妨碍工件的吊装上下料，顶部设置的三色状态指示灯可直观反馈设备的运行、待机、故障状态，方便车间管理人员快速掌握工位生产状态。
