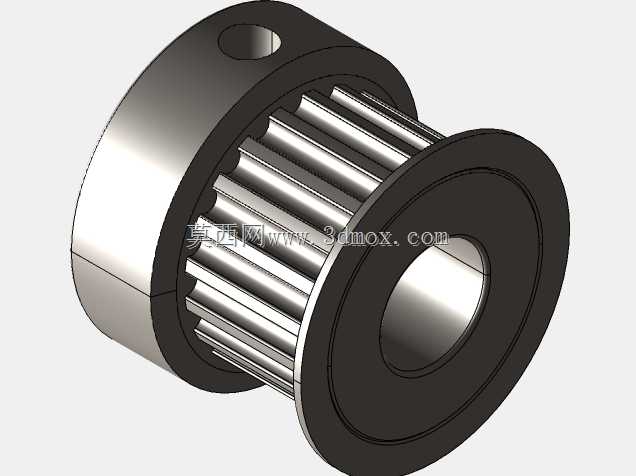

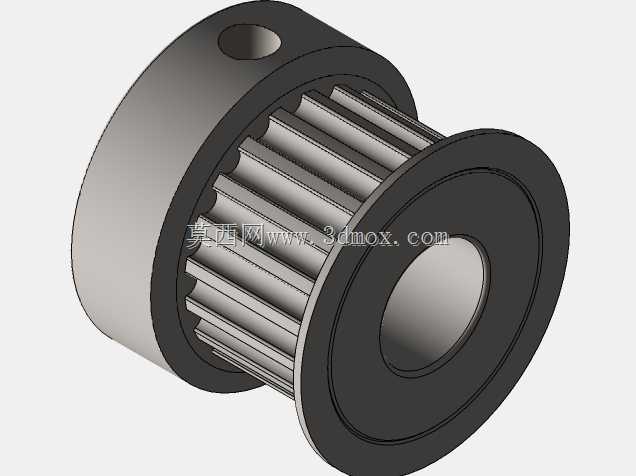

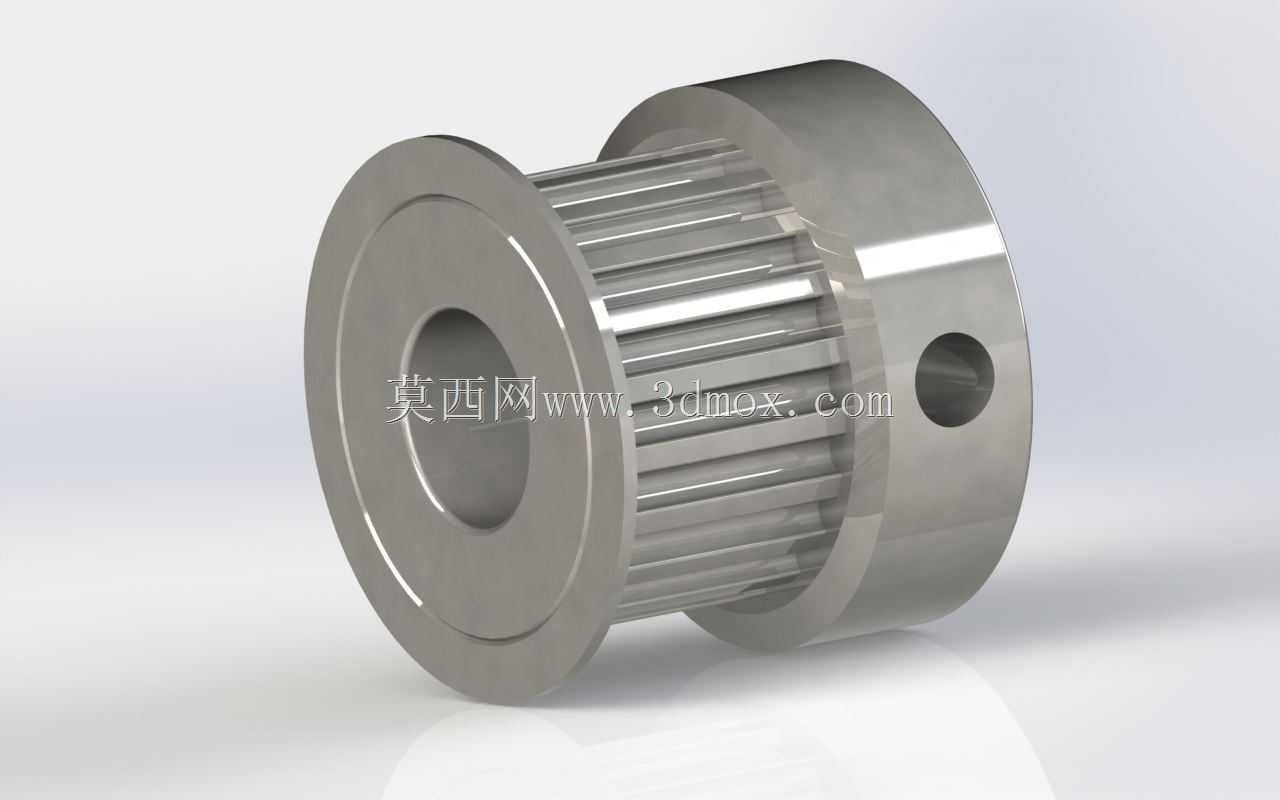

GT2型20齿同步带传动铝滑轮结构

这款GT2规格20齿同步带轮，是轻载精密传动场景中应用极为广泛的核心传动部件，常见于桌面级自动化输送工位、小型精密检测设备的进给传动链路、3D打印成型设备的轴系传动单元、小型智能仓储的分拣拨料机构中，承担着同步传递回转动力、保障传动比精准无滑差的核心作用，相比传统平带传动结构，它依靠带齿与轮齿的精准啮合实现动力传递，不会出现传动打滑、转速丢转的问题，能在长期运行中保持稳定的传动精度，适配对传动同步性有较高要求的轻载动力传输场景。从功能特性来看，这款带轮采用挡边一体式结构设计，两侧的凸缘挡边能在同步带运行过程中限制带体的轴向窜动，避免带体在高速往复运转时从轮槽中脱出，提升传动链路的运行可靠性；轮体中心为通孔安装结构，侧壁设置的紧定螺钉孔可在轴系装配时，通过紧定螺钉将带轮与传动轴牢牢锁止，消除带轮与轴之间的周向转动间隙与轴向窜动间隙，保障动力传递的刚性。在设计思路上，这款带轮的齿形完全匹配GT2型同步带的齿廓参数，齿槽的弧度、齿距公差经过精准校核，能让同步带的带齿顺畅嵌入轮槽，啮合过程中不会出现卡滞、齿面过度磨损的问题，既降低传动过程中的噪音与振动，也能延长同步带与带轮本身的使用寿命；轮体采用轻量化结构设计，在保障结构强度满足额定传动扭矩要求的前提下，尽可能缩减轮体的多余壁厚，降低自身转动惯量，让传动启停的响应速度更快，适配频繁正反转的精密传动工况。从安装边界来看，这款带轮的外径、内孔直径、挡边外径、轮体宽度都经过标准化设计，可直接适配对应宽度的GT2同步带，安装时只需将带轮穿入匹配直径的传动轴，对准轴上的紧定平面拧紧紧定螺钉即可完成装配，无需额外加工定制适配结构，能大幅缩短设备组装与维护的周期，同时轮体的金属材质表面经过光滑处理，不会出现毛刺刮伤同步带的问题，长期运行也能保持稳定的传动状态。
