自行车传动用高强度曲柄臂结构设计

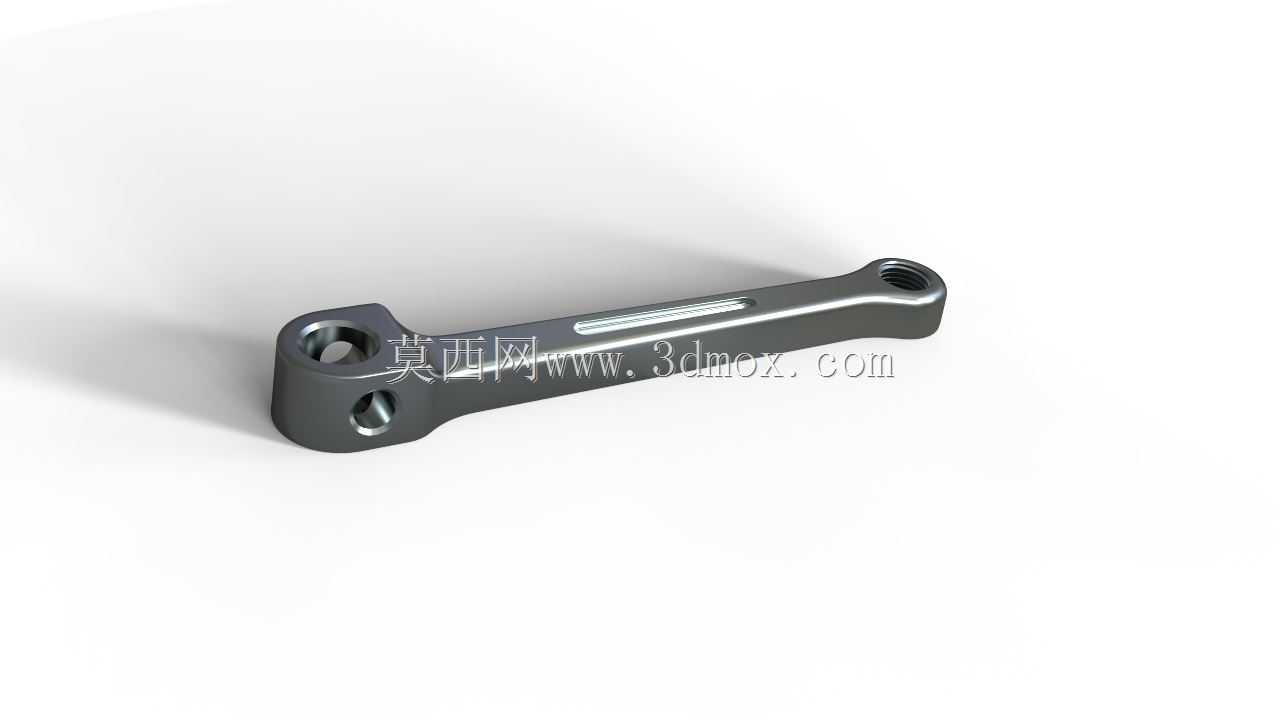

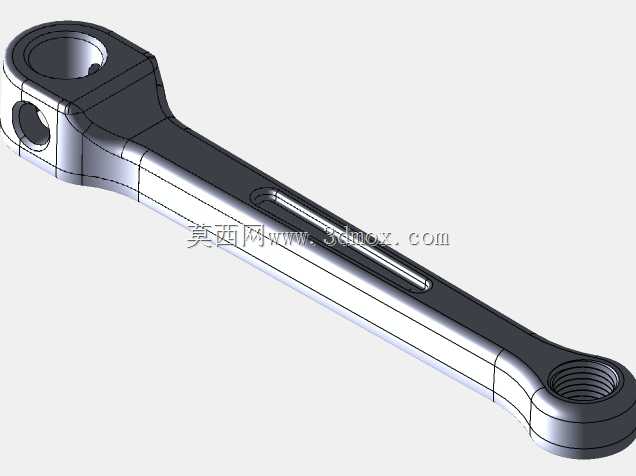

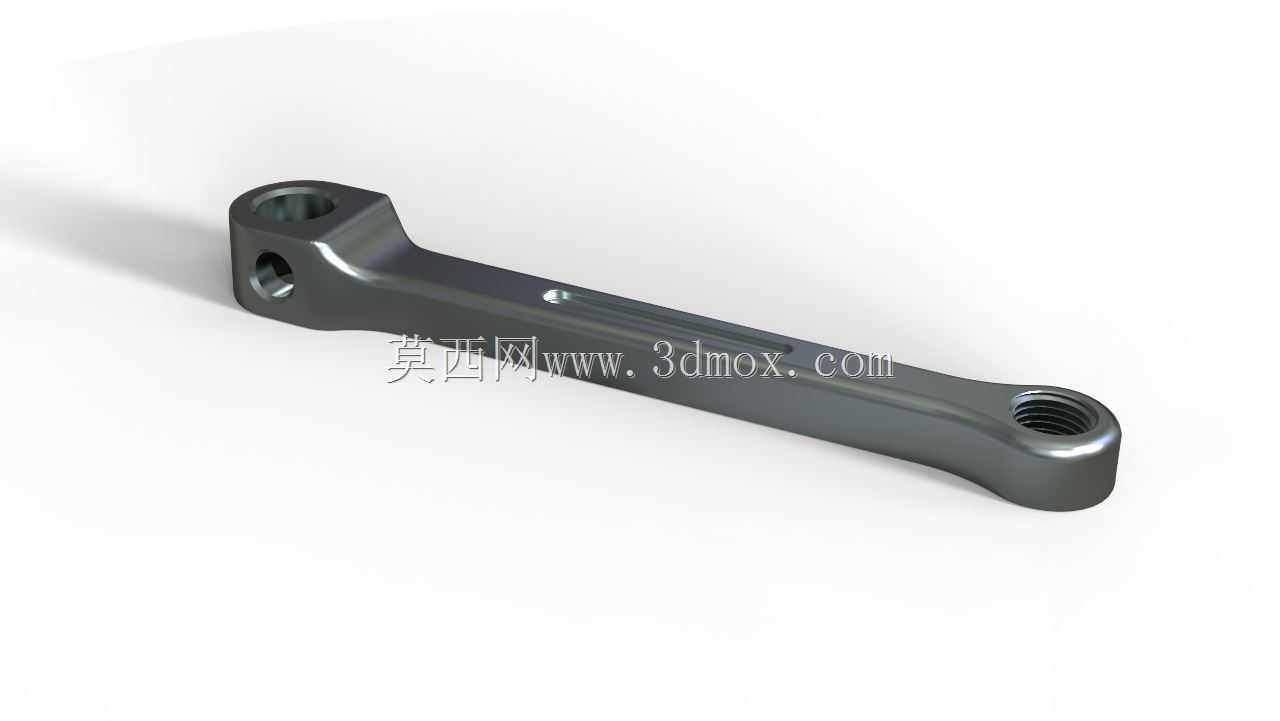

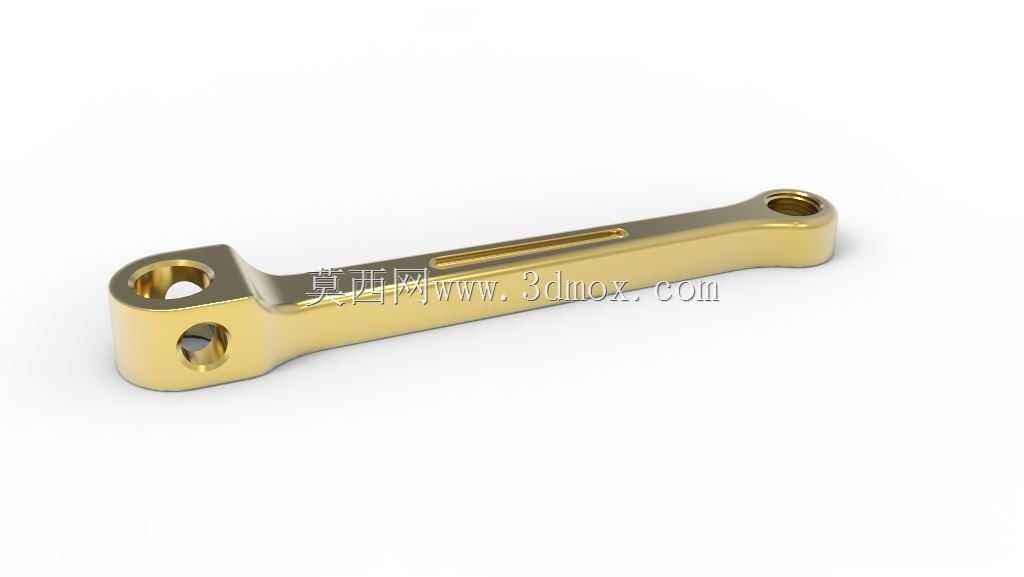

这款曲柄臂是自行车脚踏驱动系统中的核心受力构件，主要应用于民用通勤自行车、入门运动自行车的动力传递环节，安装在自行车中轴与脚踏之间，承担骑行过程中人体踩踏力到链轮传动的力矩转换作用，是决定骑行发力效率与结构可靠性的关键部件。在实际骑行场景中，当骑行者踩踏脚踏时，作用力会通过脚踏轴传递到曲柄臂端部的安装孔，曲柄臂将径向的踩踏力转化为绕中轴旋转的扭矩，进而带动牙盘转动，通过链条将动力传递给后轮实现车辆行进，整个过程中曲柄臂需要持续承受交变的踩踏载荷，遇到颠簸路面或突发发力时还会承受额外的冲击载荷，因此结构强度与抗疲劳性能是设计时的核心考量。从产品功能特性来看，这款曲柄臂采用一体化锻造成型的结构思路，整体为长条形变截面设计，靠近中轴连接的一端结构厚度更大，用于匹配中轴方榫或花键的安装接口，保证大扭矩传递时的连接刚性，靠近脚踏连接的一端设置有标准内螺纹孔，用于匹配脚踏轴的安装螺纹，螺纹深度经过严格校核，既保证脚踏安装后的锁紧强度，又避免螺纹过深导致的端部应力集中。杆身部分采用中间收窄的流线型截面设计，在保证整体抗弯、抗扭强度的前提下尽可能去除冗余材料，降低构件自身重量，同时杆身表面做了平滑过渡处理，没有尖锐的棱角与突变结构，能够有效分散骑行过程中的交变应力，减少长期使用后的疲劳断裂风险。从安装边界来看，曲柄臂两端安装孔的中心距符合常规自行车的曲柄长度规格，能够适配绝大多数标准规格的自行车中轴与脚踏组件，中轴端的安装孔位同轴度经过严格控制，保证安装后曲柄转动时不会出现偏摆，避免额外的传动阻力与异常磨损，脚踏端的螺纹孔轴线与曲柄臂主体保持垂直，保证脚踏安装后能够保持水平的踩踏面，适配骑行者的自然踩踏姿态。杆身侧面设置的小型定位凹点，用于装配时的对位标识，方便安装人员快速确认曲柄的安装角度，保证左右两侧曲柄保持180度的对向位置，避免装配错位导致的发力不畅问题。整体结构没有多余的装饰性设计，所有外形设计都服务于受力传递与安装适配的需求，表面经过氧化处理提升耐磨与抗腐蚀性能，能够适应户外骑行时遇到的泥水、潮湿等复杂使用环境，长期使用也不会出现锈蚀导致的拆装困难问题。
