燃气轮机涡轮整体叶盘刀刃磁盘结构

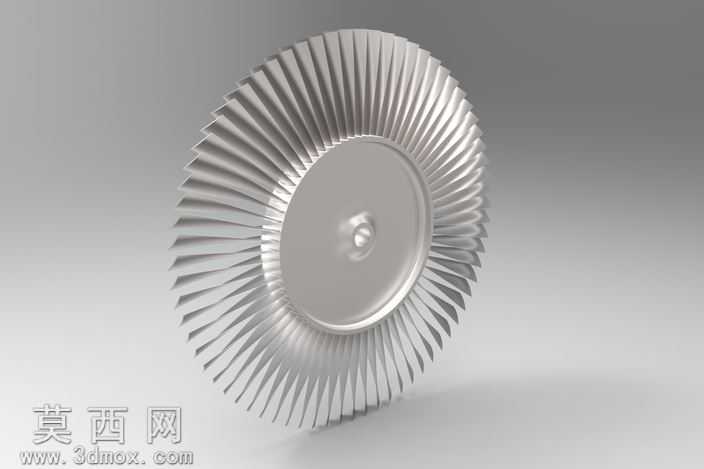

本作品为涡轮整体叶盘三维建模作品，采用SolidWorks完成全参数化建模流程，建模阶段以回转类零件的基础特征为核心，首先绘制叶盘基体的回转截面草图，通过旋转凸台命令生成中心轮毂的基础实体，轮毂中心预留定位凸台结构，还原实际转子部件的安装定位特征，保证结构与实际工业部件的装配逻辑一致。叶片部分采用圆周阵列的建模逻辑，首先完成单个叶片的截面轮廓绘制，结合叶身的气动曲面造型要求，通过放样凸台命令生成单个叶片的实体特征，叶片根部与轮毂位置采用圆角过渡处理，消除应力集中的结构缺陷，之后以叶盘中心轴线为阵列轴，完成整周叶片的等距圆周阵列，保证所有叶片的间距均匀、造型一致，还原整体叶盘一体式的结构特点，避免分体式叶盘连接结构带来的精度误差。建模完成后对模型进行外观渲染处理，整体赋予金属银灰色哑光金属材质，模拟高温合金加工后的金属质感，调整场景光照为柔和的侧上方打光，突出叶片边缘的棱线结构与轮毂表面的平整质感，背景采用浅灰色渐变背景，弱化环境干扰突出叶盘本身的结构特征。模型结构设计围绕燃气轮机、喷气发动机转子的展示需求展开，简化了不必要的内部复杂流道细节，保留叶盘最具辨识度的周向叶片阵列与中心轮毂结构，既能够清晰展示涡轮转子的整体形态，又控制了模型的整体数据量，可直接用于发动机结构原理演示、相关机械课程的教学展示场景，帮助观看者快速理解燃气轮机、压气机类设备核心转子部件的外形特征与结构组成，叶片的倾斜角度、叶身厚度变化均参考实际小型涡轮叶盘的参数设置，保证结构展示的准确性，不会出现结构形态的误导性偏差。
