小型手动台式冲床结构设计

　　在小批量五金件加工、电子元件引脚冲切、薄材异形孔加工这类场景里，大型自动化冲压设备往往存在占地大、换模成本高、调试周期长的问题，这类小型手动冲床刚好填补了小工位、零散加工的需求缺口，常见于五金维修工位、样品打样间、教学实训台以及小型饰品加工坊，不需要外接动力源，依靠人工施加的下压力就能完成冲压动作，适配0.1-2mm厚度的薄金属片、塑料片、皮革、硬纸板等多种材质的冲孔、切边、压印作业。

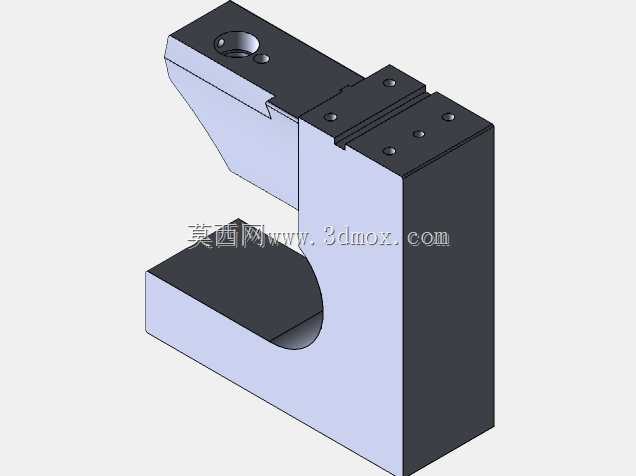

　　从结构设计逻辑来看，这款冲床采用C型开式机身布局，这种结构的最大优势是操作空间开阔，三个方向都可以放置待加工工件，不受封闭框架的空间限制，对于尺寸偏大的条形工件、异形轮廓工件的局部冲压作业适配性极强。机身主体采用一体式块状结构设计，底部的安装底座预留了工作台面固定的安装孔位，可以直接通过螺栓锁紧在木质或者金属工作台面上，避免冲压过程中设备移位，安装时需要保证底座与工作台面的贴合度，控制平面度误差在0.1mm以内，防止长期受力后机身出现倾斜偏移。

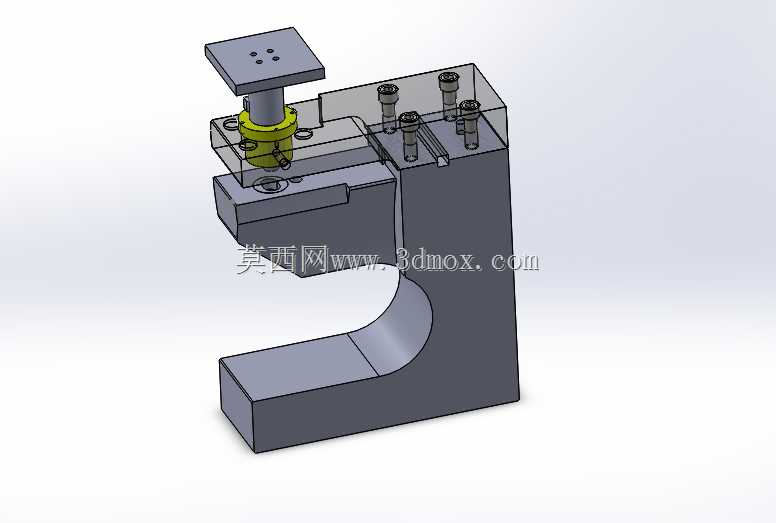

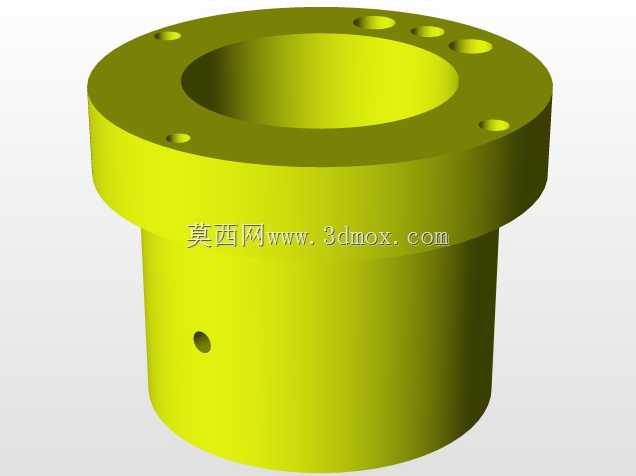

　　冲压执行部分采用导柱导向结构，顶部的施压端连接手动压杆（图中未展示压杆部分，仅保留冲压执行核心模组），中间的黄色导向套采用耐磨铜质材质，与导柱的配合间隙控制在0.02-0.05mm之间，既保证冲压过程中冲头的垂直运动精度，避免冲头偏摆造成的孔位毛刺、冲头崩损问题，又能减少往复运动的摩擦阻力，长期使用后只需要更换导向套就能恢复导向精度，维护成本极低。冲头安装位采用标准模柄接口，可以快速更换不同规格的冲孔冲头、异形切边模、压印模头，换模时只需要松开顶部的紧固螺栓，替换对应模头后重新锁紧即可，不需要复杂的对中调试，适配多品种小批量的快速换产需求。

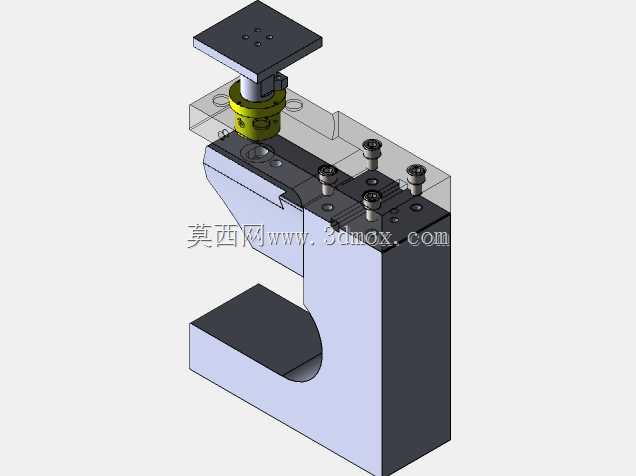

　　工作台面位于C型开口的下部，与冲头运动方向保持垂直，台面预留了落料孔，冲压产生的废料可以直接从落料孔排出，不会堆积在工作台面上影响工件定位。机身侧面的紧固螺栓组用于锁紧导向模组的安装板，安装时通过对称拧紧螺栓来调整导向套的同轴度，保证导柱运动无卡滞，螺栓拧紧力矩需要控制在合理范围，避免力矩过大造成安装板变形，影响导向精度。

　　从安装边界来看，这款冲床整体占地尺寸较小，C型开口的垂直净空间决定了可加工工件的最大高度，水平开口深度决定了可加工工件的边缘到冲压点的最大距离，选型时需要根据常加工工件的尺寸确认这两个参数是否满足需求，避免出现工件放不进开口的情况。设备整体重量控制在单人可搬运的范围内，不需要专门的设备基础，普通的工作台面只要承重满足要求就可以安装使用，对于工位经常调整的小型加工场景非常友好。

　　在实际使用过程中，这类手动冲床的冲压行程较短，操作时需要将工件定位靠紧工作台的定位挡块，匀速施加下压力，避免瞬间冲击力过大造成冲头断裂或者工件变形，日常维护只需要定期在导柱表面涂抹少量润滑脂，清理工作台面的废料和杂物，检查紧固螺栓是否出现松动，就能保证长期稳定的加工精度。相较于大型冲压设备，这类小型手动冲床没有电气控制部分，不存在电路故障风险，操作门槛低，新员工经过简单的操作培训就能上手使用，加工小尺寸零件时的效率远高于手工钻孔、剪切的加工方式，而且冲压成型的孔位边缘一致性更好，没有钻孔产生的毛刺飞边，后续不需要额外的去毛刺工序，能有效缩短小批量零件的加工周期。
