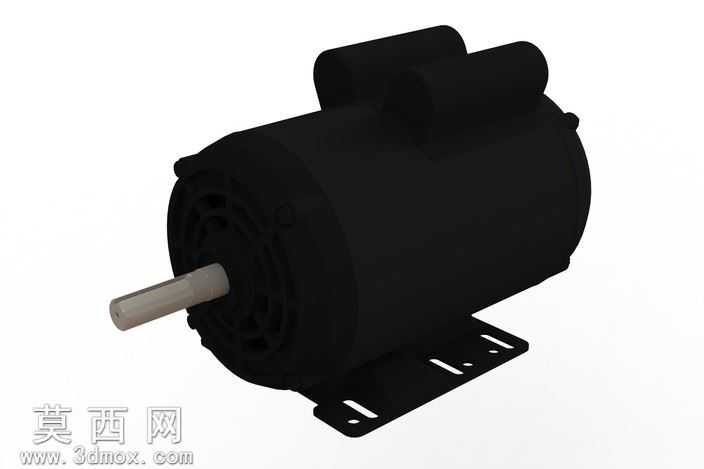

5CV60HZ4PL卧式单相异步电动机三维模型

本模型为5CV规格60Hz4极卧式安装单相异步电动机，建模过程严格遵循工业电机实际生产尺寸规范，在SolidWorks平台完成全参数化建模，整体比例协调，各部件装配关系完全还原真实电机的结构逻辑。建模初期先梳理电机的核心组成模块，将整体拆分为定子外壳、前端盖、后端盖、输出轴、散热风罩、安装底座、接线盒七大核心部件，逐一绘制各部件的草绘截面，通过拉伸、旋转、切除等基础特征完成主体结构搭建，再针对细节特征做精细化处理：外壳表面的散热筋采用阵列特征完成，保证每一条散热筋的间距、凸起高度完全一致，还原真实电机的散热结构设计；输出轴的键槽、轴肩定位台阶严格按照4极电机的轴伸标准尺寸绘制，轴端的倒角、中心孔细节均做了还原，保证后续装配对接的尺寸合理性；安装底座的两个安装脚采用一体化建模，底座上的长条形安装腰孔位置、孔径完全匹配卧式电机的通用安装尺寸，腰孔边缘的冲压圆角、底座与外壳连接的加强筋结构都做了细致刻画，还原铸件底座的结构强度设计特征；顶部的接线盒采用分体式装配建模，盒体与盒盖的配合止口、接线端子的安装位都做了预留，还原真实电机的接线防护结构。材质渲染阶段，针对不同部件匹配对应材质：电机外壳、端盖、底座采用黑色哑光铸铁材质，调整材质的粗糙度参数还原铸件表面的细微颗粒质感，避免塑料感；输出轴采用抛光镀锌钢材质，调整金属反射参数还原金属轴的光亮金属质感，同时在轴表面添加细微的划痕纹理，模拟真实加工后的轴面效果；接线盒盖采用与外壳一致的铸铁材质，保证整体外观的统一性。结构设计上完全还原单相异步电机的布局逻辑，输出轴从前端盖中心伸出，后端盖位置预留风罩安装位，顶部接线盒偏向输出轴对侧，符合实际单相电机的接线操作便利性设计，安装底座的腰孔方向沿电机轴向布置，适配安装时的轴向位置调整需求。整体模型装配完成后做了全局干涉检查，确保各部件之间无穿模、干涉问题，各活动部件的相对位置符合真实电机的装配公差要求，可用于机电设备布局演示、电机安装模拟、教学演示等多种场景，模型同时导出STEP通用格式，可兼容多款主流三维建模软件打开使用。
