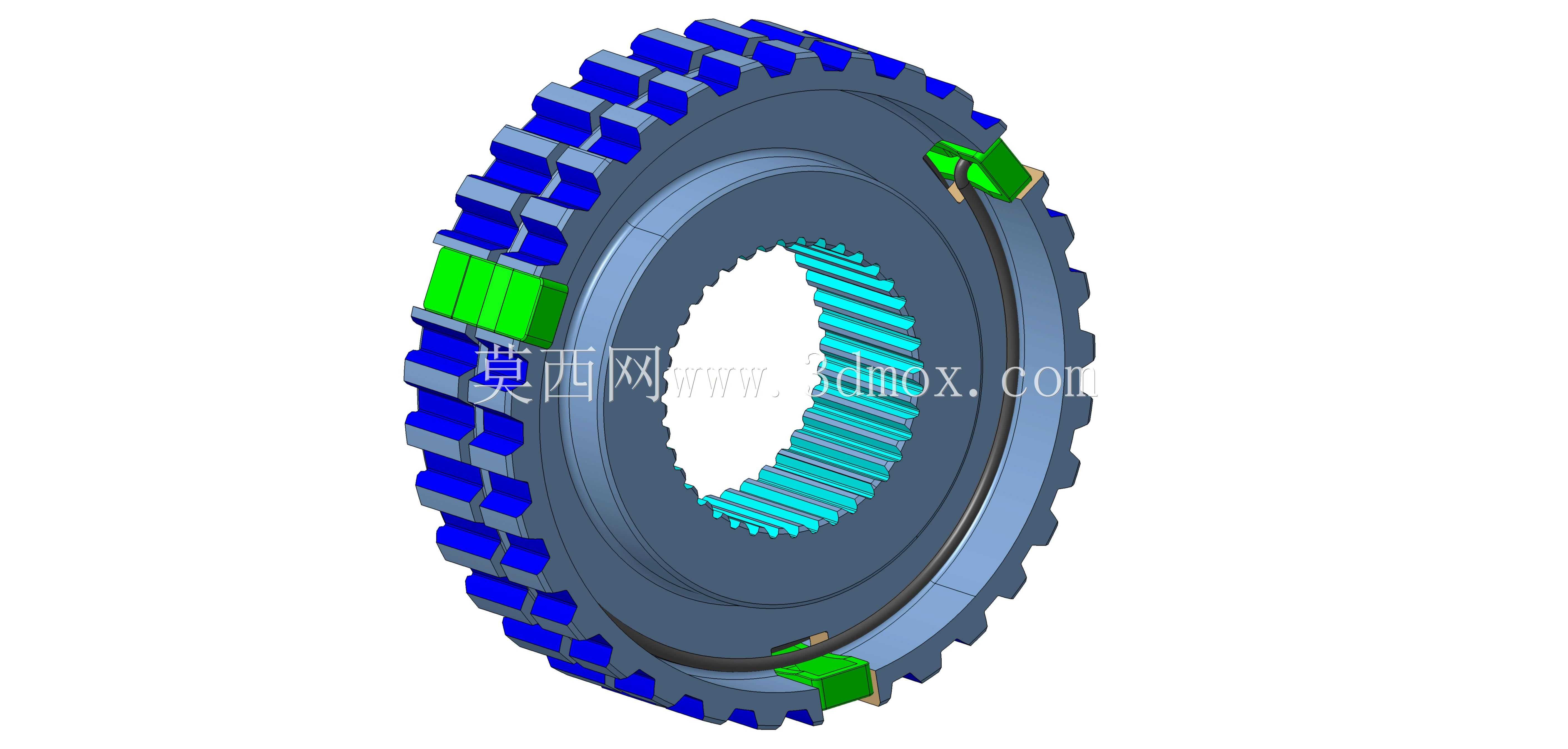

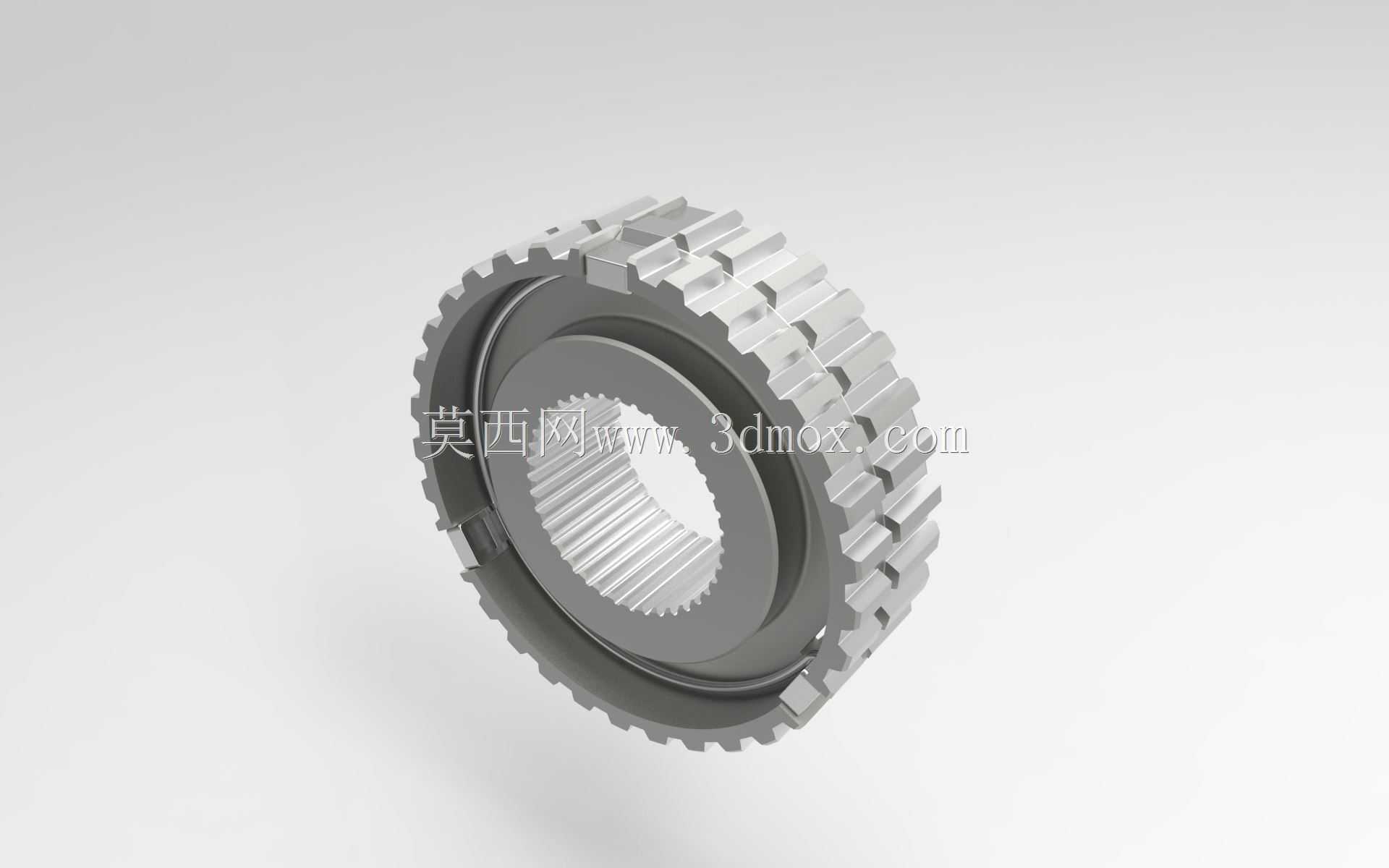

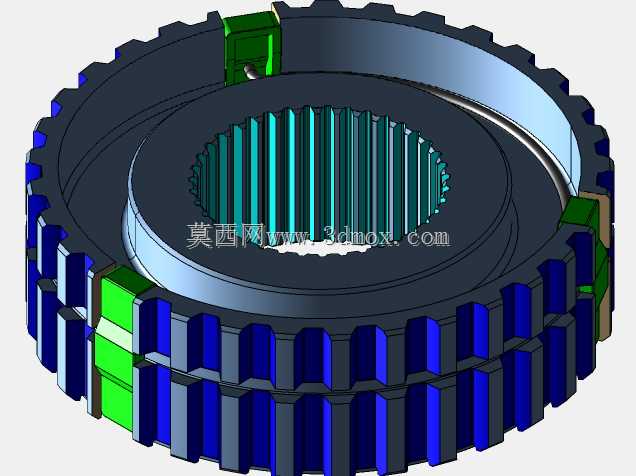

大众高尔夫四速变速器输入轴同步器结构

该同步器部件是手动变速器换挡系统中的核心执行元件，主要搭载于紧凑型家用乘用车的四速手动变速器输入轴端，直接服务于车辆行驶过程中的挡位切换作业场景。在车辆实际运行中，驾驶员操作换挡杆触发换挡动作时，该部件会通过内部结构的摩擦作用，让待啮合的挡位齿轮与输入轴转速快速达到一致，消除换挡瞬间的转速差，避免打齿、换挡冲击等问题，保障挡位切换过程平顺无卡顿，同时延长变速器内部齿轮副的使用寿命，降低传动系统的异常磨损风险。从功能特性来看，该同步器集成了接合齿圈、同步环、花键毂、滑块与弹簧组件，花键毂通过内花键与输入轴过盈配合实现周向固定，可随输入轴同步转动，外侧的接合套可沿花键毂轴向滑动，在换挡推力作用下逐步与待啮合挡位的接合齿圈结合；内置的弹簧组件持续为滑块提供预紧力，在换挡初始阶段推动同步环与待啮合齿轮的锥面紧密贴合，依靠锥面间的摩擦力矩快速抵消转速差，待两侧转速完全同步后，接合套即可顺畅滑过同步环完成挡位锁止，整个过程无需驾驶员刻意补油匹配转速，大幅降低手动挡车型的操作难度。在设计思路上，该部件充分考虑了乘用车变速器的紧凑布局需求，整体采用同轴回转式结构，所有组件均围绕输入轴轴线对称布置，最大限度压缩轴向安装空间，适配横置前驱车型变速器舱的狭小布置边界；齿形参数经过反复匹配调校，接合齿采用倒锥角设计，可在挡位结合后提供足够的自锁力，避免车辆行驶过程中出现跳挡、脱挡故障；同步环采用摩擦系数稳定的耐磨材质，可承受频繁换挡带来的摩擦损耗，保障全生命周期内的换挡可靠性。从安装边界来看，该部件内花键参数与对应输入轴的外花键完全匹配，轴向定位依靠输入轴上的卡簧槽与轴肩实现，径向跳动公差控制在极小范围内，可保障高速转动时的动平衡表现，外侧接合套的换挡拨叉槽尺寸与对应换挡拨叉的工作端完全适配，可精准传递换挡推力，不会出现卡滞、行程不足的问题，外围齿圈参数与对应挡位的传动齿轮完全匹配，可实现动力的无间隙传递，保障动力传输效率。
