可调行程拉线式赛车换挡机构结构设计

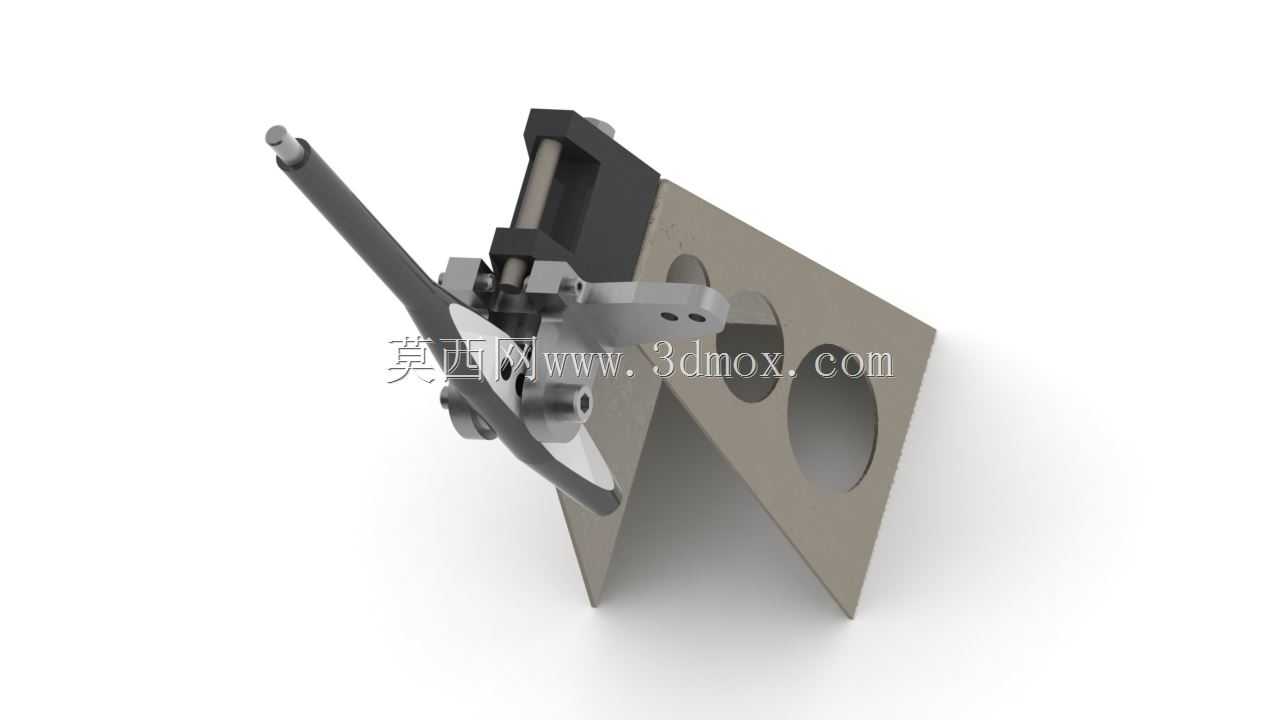

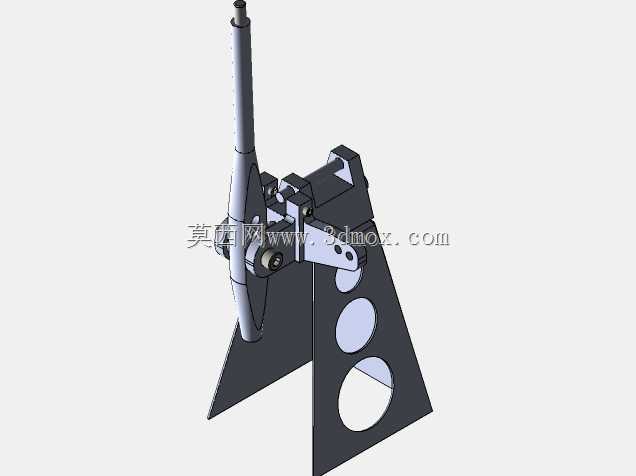

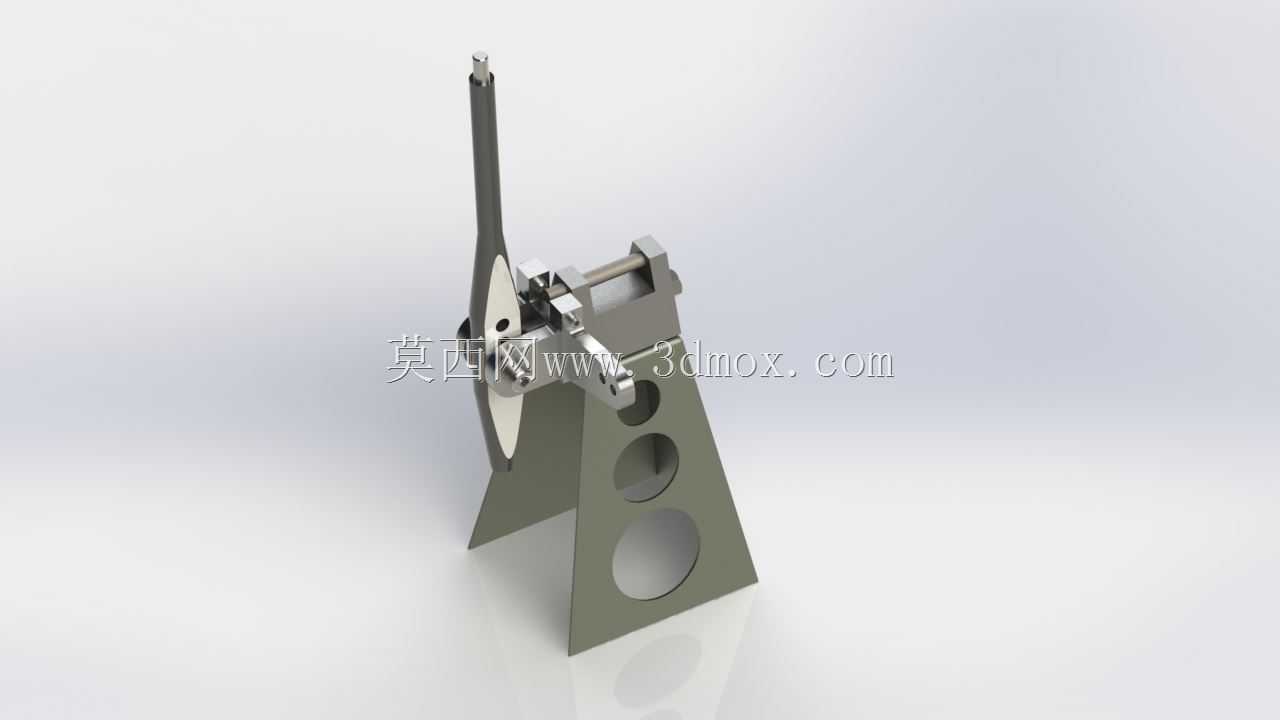

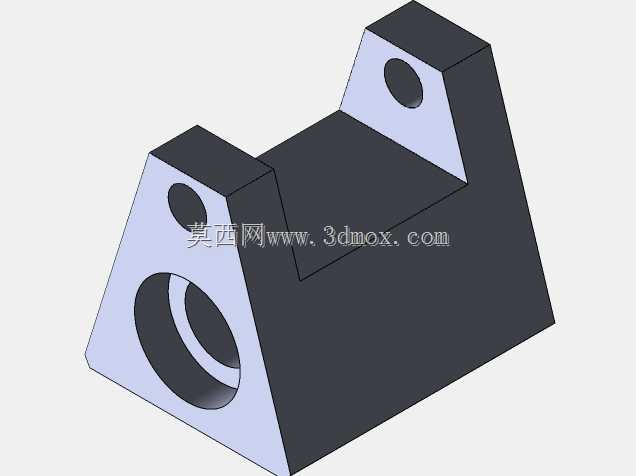

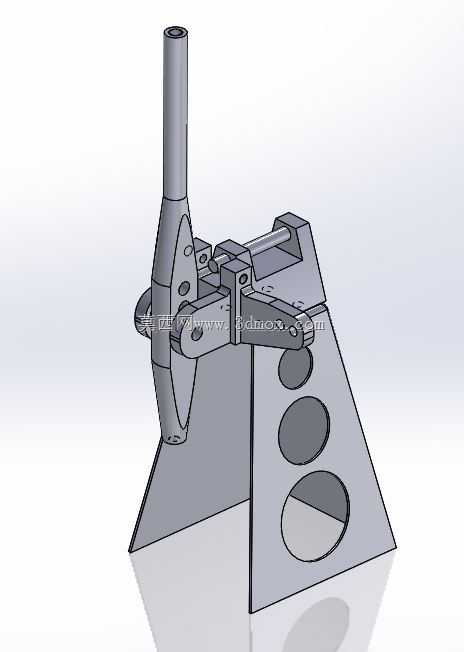

这款可调行程拉线换挡机构，主要面向竞技类赛车的传动操纵场景设计，是赛车驾驶舱内连接驾驶员换挡操作与变速箱换挡执行端的核心操纵部件，适配各类需要精准换挡反馈、自定义换挡行程的改装赛车与专业赛事车辆使用。在实际赛车竞技场景中，驾驶员需要根据不同赛道特性、驾驶习惯调整换挡操纵的行程长度与挡位反馈力度，这款机构正是为满足这类定制化操纵需求开发，相比民用车辆固定行程的换挡机构，它能够为车手提供更清晰的挡位吸入感、更短的换挡响应路径，帮助车手在激烈驾驶过程中快速完成挡位切换，减少换挡操作的动作耗时，提升圈速表现。从功能特性来看，这款机构采用拉线传动的结构形式，通过刚性支架作为安装承载主体，上部的操纵摇臂作为驾驶员施力的操作端，摇臂与支架之间设置有转轴与定位限位结构，能够保证操纵过程中摇臂的转动轨迹稳定无虚位，侧面设置的拉线连接座用于固定换挡拉线，将摇臂的转动位移转化为拉线的直线推拉动作，进而传递到变速箱端完成挡位切换。机构的支架采用三角支撑的结构形式，底部为平直安装面，能够直接固定在赛车驾驶舱的地板安装位上，支架本体开设了多个大小不一的镂空圆孔，在保证结构刚性的前提下尽可能降低自身重量，符合赛车零部件轻量化的设计要求。在设计思路上，这款机构优先考虑了操纵精度与安装适配性，转轴部位采用了耐磨衬套结构，能够承受高频次换挡操作带来的磨损，长时间使用也不会出现旷量影响换挡手感；可调行程的设计通过调整拉线连接座在摇臂上的安装位置实现，不同的安装孔位对应不同的杠杆比，既可以调整换挡操纵的行程长短，也可以改变换挡需要的操纵力度，适配不同车手的操作习惯。需要注意的是，这款机构并非完整的换挡总成，实际装车使用时，需要根据具体车型的变速箱拉线规格、驾驶舱安装空间，匹配对应的拉线固定止位结构，同时根据安装位置的周边边界，定制适配的安装固定支架，确保操纵过程中机构不会与周边的驾驶舱部件、赛车座椅、防滚架结构产生运动干涉。从安装边界来看，机构整体为立式安装结构，底部安装面需要保证足够的平面度，安装时需要预留出摇臂前后摆动的运动空间，同时要为换挡拉线的走向留出足够的布线空间，避免拉线出现过度弯折影响传动效率与使用寿命，机构的操纵杆顶端可以根据需求适配不同款式的赛车挡把头，满足不同车手的握持习惯需求。
