赛车驱动桥用高扭矩准双曲面齿轮副结构

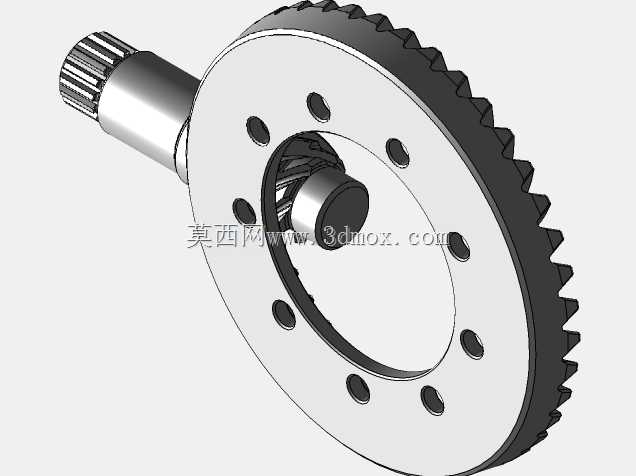

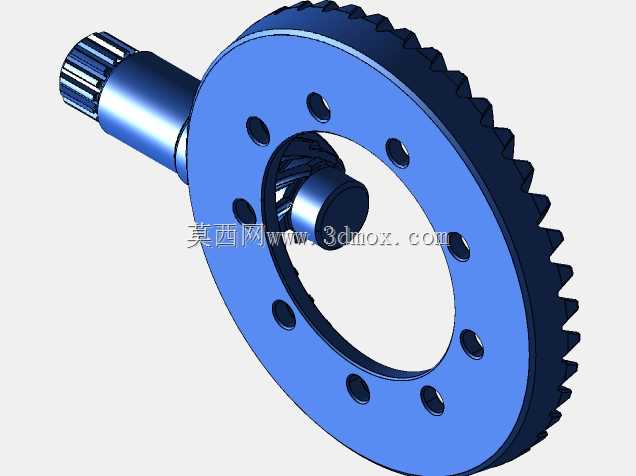

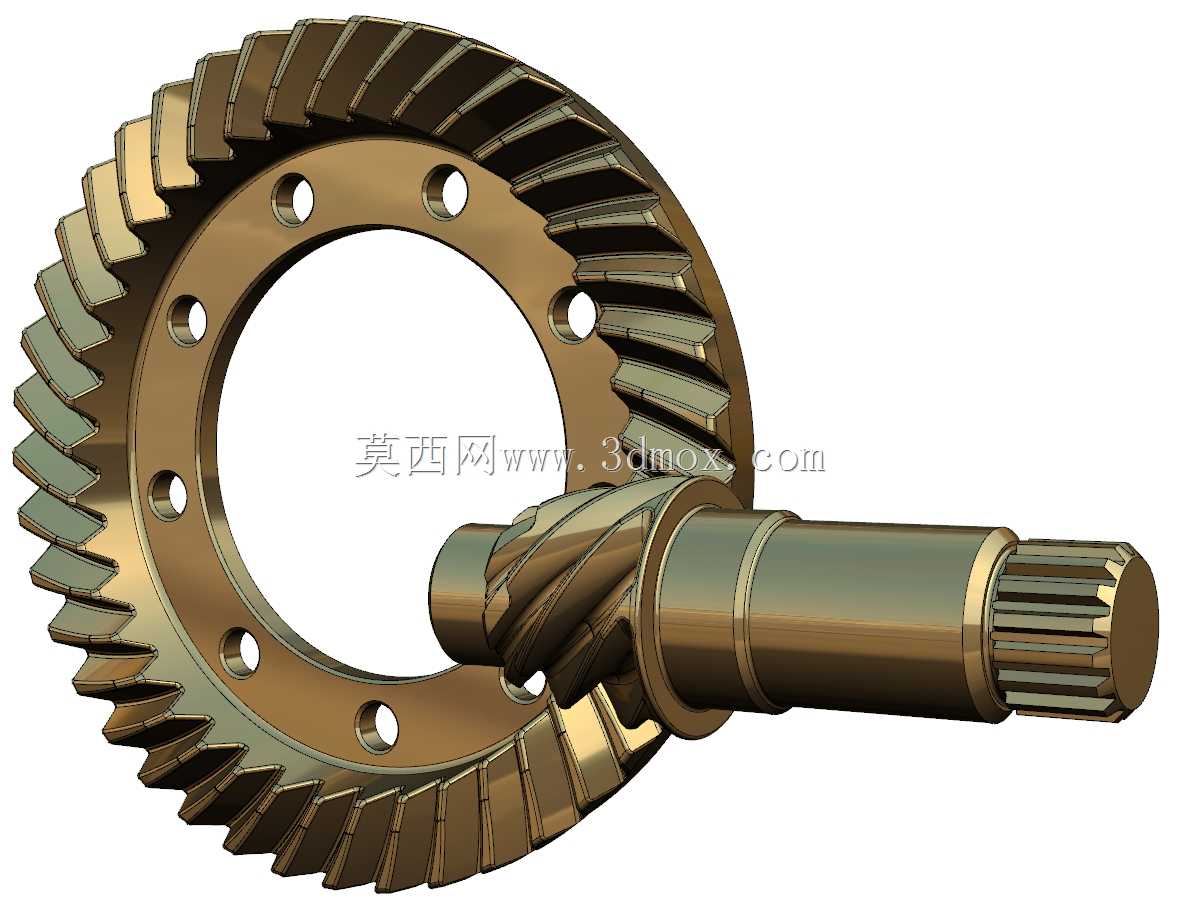

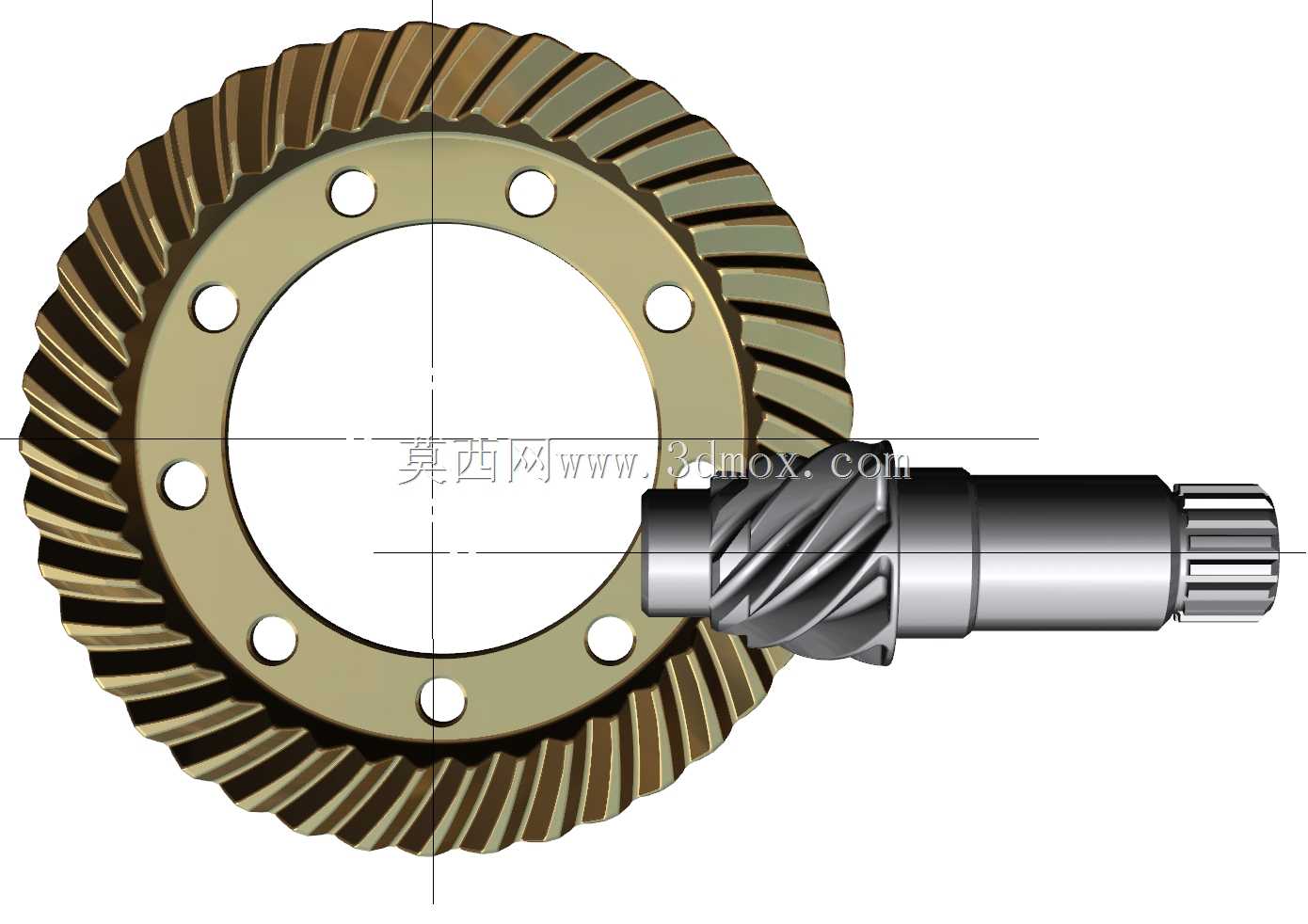

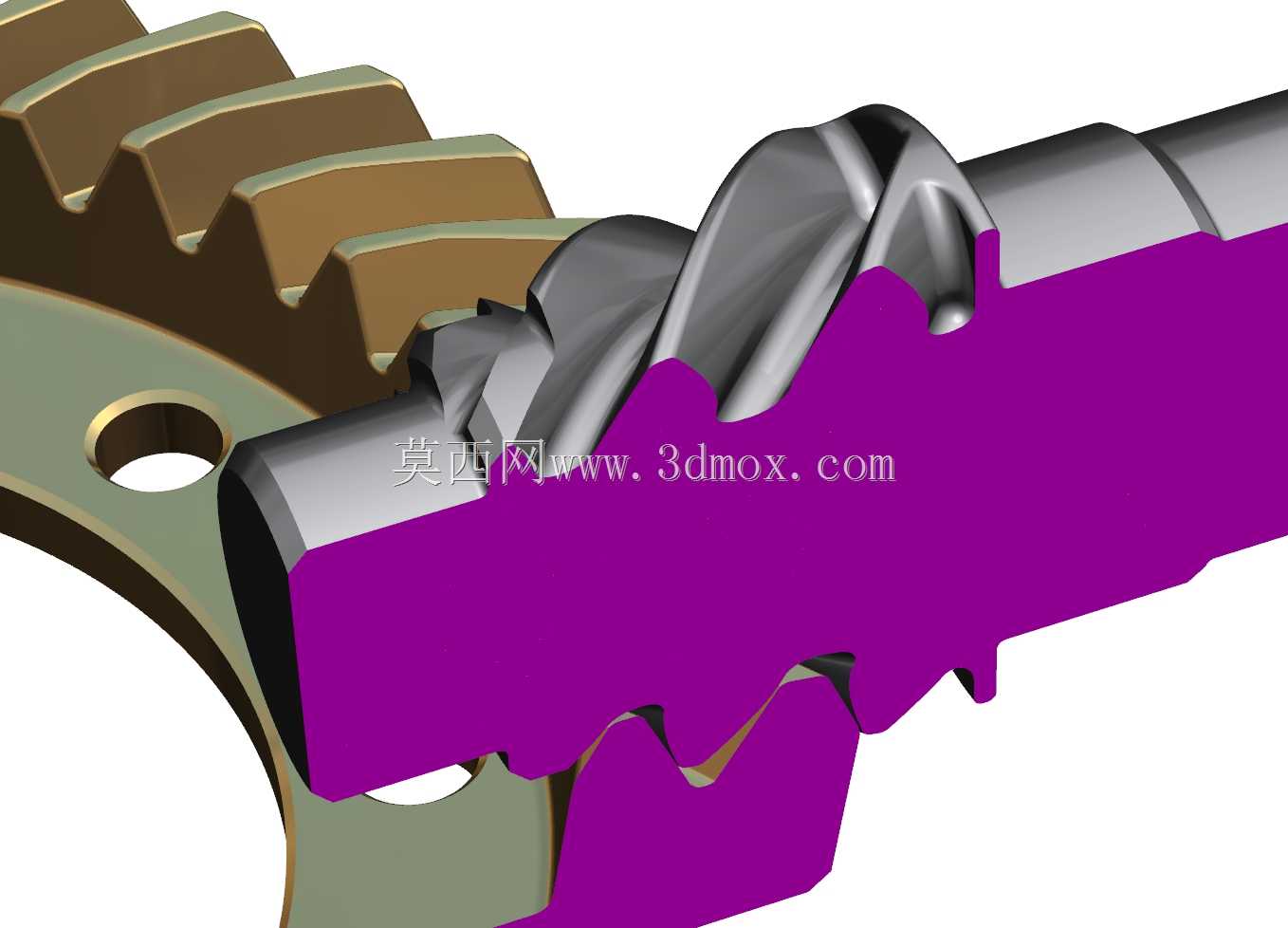

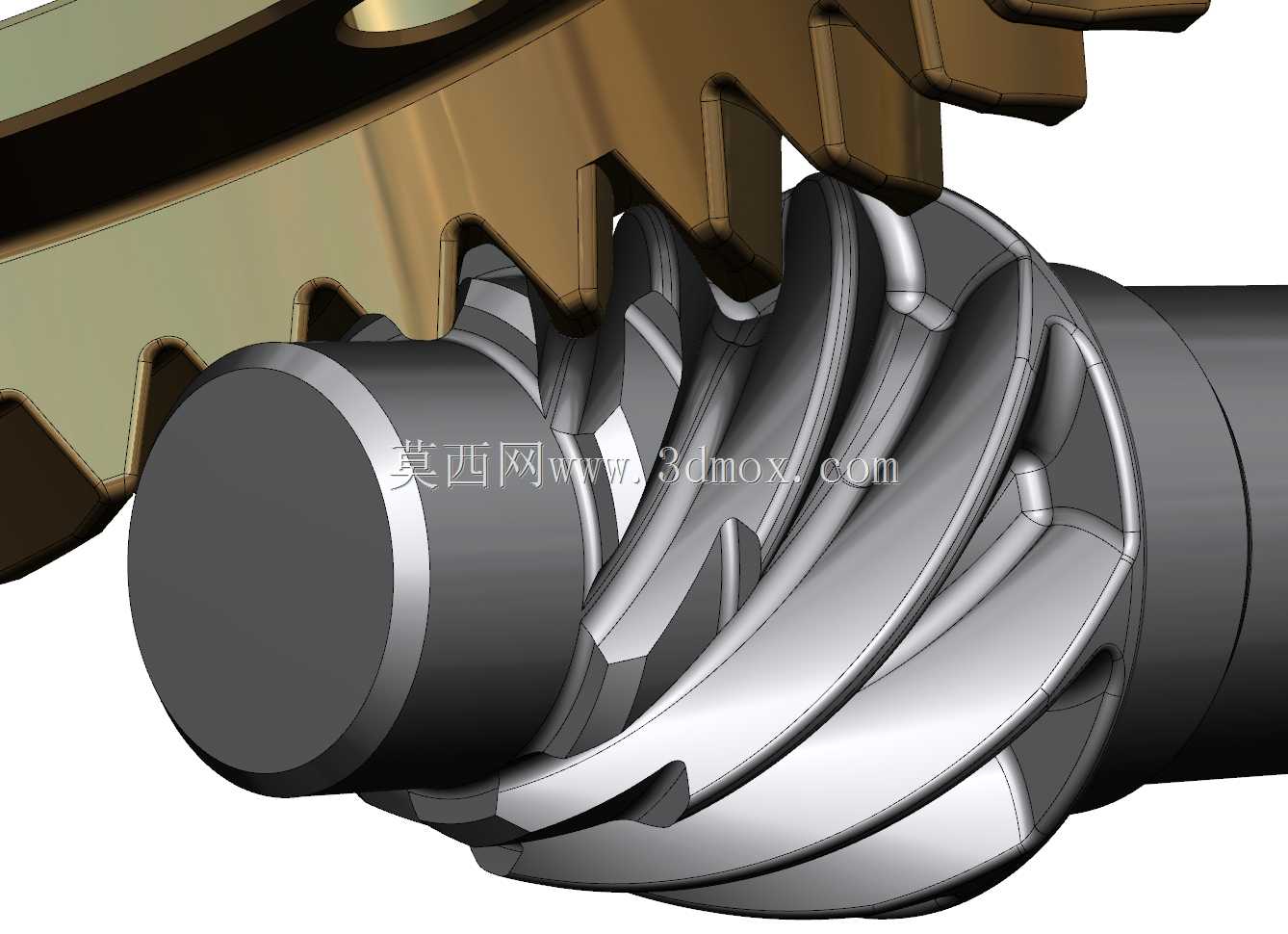

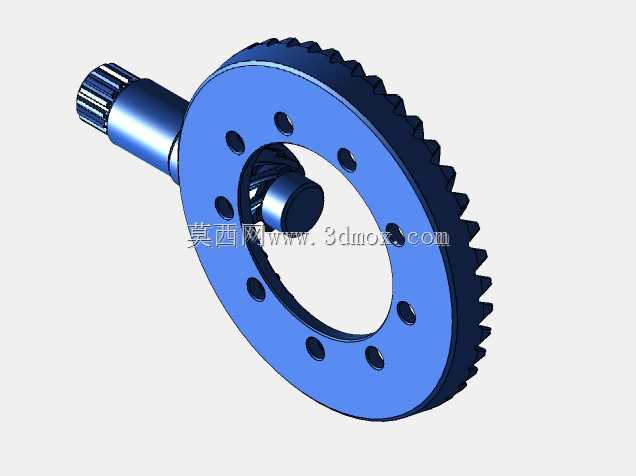

这套准双曲面齿轮副是专为赛车驱动桥开发的核心传动部件，主要应用于场地赛车、拉力赛车等对动力输出扭矩、传动稳定性有极高要求的竞速车辆传动系统中，安装在车辆后驱动桥主减速位置，承担着将传动轴输入的动力经直角变向后传递给差速器、最终驱动车轮的核心作用，相比普通乘用车的主减齿轮，这套结构专门针对大扭矩传递场景做了定向优化，能够适配赛车大马力发动机输出的瞬时高扭矩，避免极限工况下出现打齿、传动失效等问题。从功能特性来看，这套齿轮副采用准双曲面齿形设计，相比传统螺旋锥齿轮，啮合重合度更高，传动过程中齿面接触应力分布更均匀，不仅能传递更大的扭矩，还能有效降低传动噪音、提升啮合平顺性，即使在赛车急加速、急减速、高速过弯带来的载荷剧烈波动工况下，也能保持稳定的动力传递，不会出现传动顿挫、齿面冲击过载的问题。设计思路上，这套小齿轮采用了特殊的齿形参数设计，没有沿用传统格里森或克林贝格制式齿轮的加工参数逻辑，适配通用数控铣床的加工工艺，无需依赖专用螺旋锥齿轮加工机床即可完成高精度加工，齿部的螺旋角、压力角都经过针对性匹配，保证大小齿轮啮合时的侧隙处于合理区间，既不会因侧隙过大导致传动冲击，也不会因侧隙过小出现运转卡滞、热膨胀咬死的问题。从外形与安装边界来看，大齿圈为盘式结构，外圈布满准双曲面螺旋齿，内圈均匀分布8个安装通孔，用于通过螺栓将齿圈固定在差速器壳体上，安装孔的分度圆、中心通孔直径都匹配主流赛车差速器的安装尺寸，无需额外改装即可适配；小齿轮为轴齿一体化结构，一端为与大齿圈啮合的螺旋齿部，中间设置有轴承安装轴颈，用于装配支撑轴承固定在主减壳体上，末端为花键结构，用于和传动轴末端的花键套连接传递扭矩，整体轴向尺寸、轴颈直径都适配赛车驱动桥主减腔的内部安装空间，装配时只需按照标准主减调整流程调整好齿轮啮合印痕、轴承预紧度即可正常使用，能够在赛车高负荷运转场景下长期保持稳定的传动精度与结构强度。
