双顶置凸轮轴发动机顶盖配气组件结构

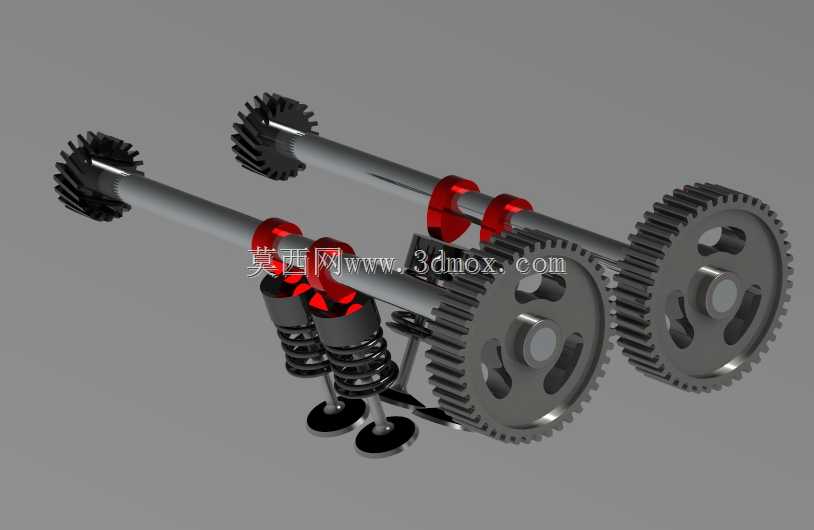

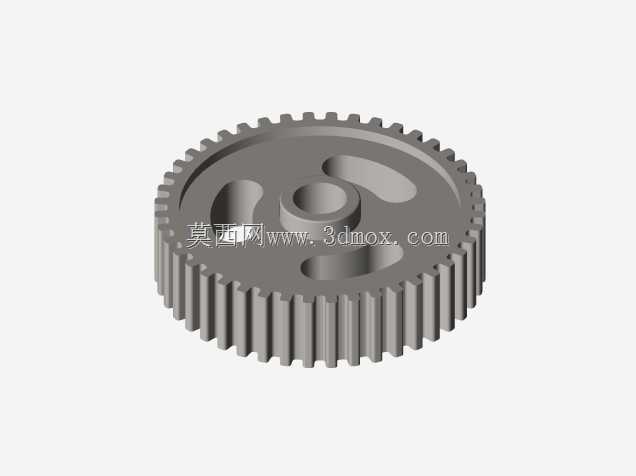

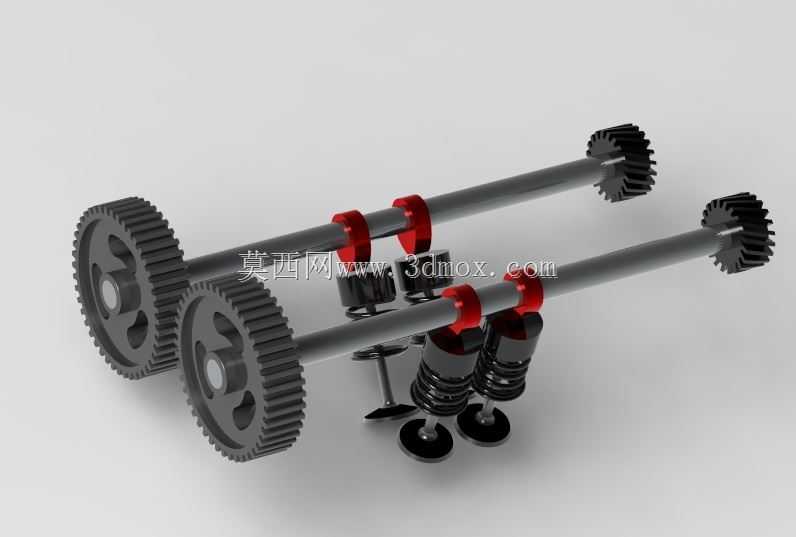

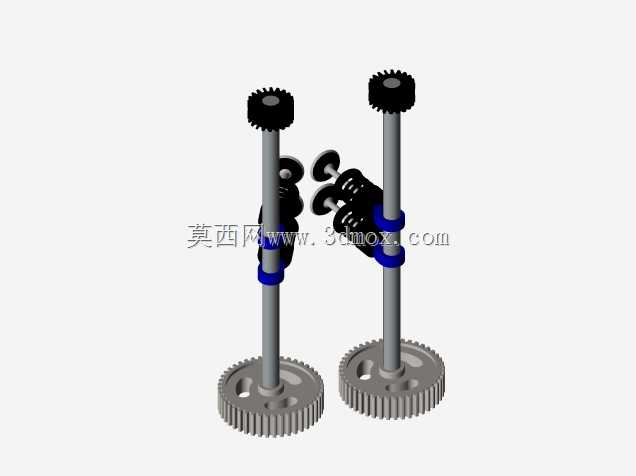

该结构属于内燃机配气系统的核心顶部总成，主要应用于乘用车、轻型商用车搭载的双顶置凸轮轴汽油发动机领域，安装在发动机缸盖上方的顶盖腔体内，是保障发动机进排气时序精准控制的关键功能单元。在实际整车运行场景中，这套组件直接决定发动机的充气效率、动力输出平顺性与燃油经济性，适配高转速工况下的进排气门精准启闭需求，常见于1.5L-2.5L排量的自然吸气及涡轮增压乘用车主流动力配置。从实际用途来看，这套组件承担着将曲轴传递来的旋转动力，通过齿轮啮合传动同步驱动两根凸轮轴转动，进而通过凸轮型线的轮廓变化推动气门挺柱、气门弹簧与气门本体，按照发动机各缸的工作顺序精准完成进气门开启吸入可燃混合气、排气门开启排出燃烧废气的循环动作，同时气门弹簧负责在凸轮升程回落时快速关闭气门，保证燃烧室的密封性能，避免出现缸压泄漏、动力衰减的问题。在功能特性设计上，这套组件采用双凸轮轴平行布置方案，进气凸轮轴与排气凸轮轴独立设置，分别控制对应侧的进排气门，相比单顶置凸轮轴结构能够实现更精准的配气相位控制，支持可变气门正时机构的扩展加装；传动端采用圆柱斜齿轮啮合传动，相比皮带、链条传动具备更高的传动精度与刚性，适合高转速下的动力传递，齿轮端面设计有定位安装孔，保证与凸轮轴端的同轴度装配要求；凸轮轴上的红色固定卡箍为轴瓦限位结构，用于将凸轮轴约束在缸盖顶盖的轴承座内，限制轴系的轴向窜动，保证转动过程中的同轴度稳定性；下方的气门组件采用双顶置凸轮轴常见的直推式挺柱结构，省去了摇臂传动环节，能够有效降低配气机构的运动惯量，减少高转速下的气门浮动现象。从设计思路层面，这套结构优先保障传动可靠性与配气精度，两根凸轮轴的中心距严格匹配缸盖的安装孔位尺寸，齿轮的模数、齿数经过传动比匹配计算，保证凸轮轴转速为曲轴转速的二分之一，符合四冲程发动机的工作循环要求；凸轮型线经过动力学优化，在保证气门最大升程满足进气流量需求的前提下，尽可能降低凸轮与挺柱接触区域的接触应力，减少长期运行后的磨损量；气门弹簧采用不等节距设计，有效规避高转速下的弹簧共振问题，提升组件的运行寿命。在外形尺寸与安装边界上，整套组件的轴向长度适配直列四缸发动机的缸盖长度尺寸，两根凸轮轴的中心距与缸盖顶盖的轴承座安装孔位完全契合，齿轮的外圆直径预留了与缸盖内壁的安全间隙，避免转动过程中出现运动干涉；组件整体安装后完全容纳于发动机顶盖的腔体内，上端与发动机气门室盖贴合密封，下端与缸盖的气门导管、气门座圈位置对齐，所有安装定位点均采用同轴度公差约束，保证装配后轴系转动无卡滞，气门启闭行程符合设计要求，不会出现气门碰活塞、气门密封不严等装配故障。
