摩托车发动机排气阀系统凸轮轴结构

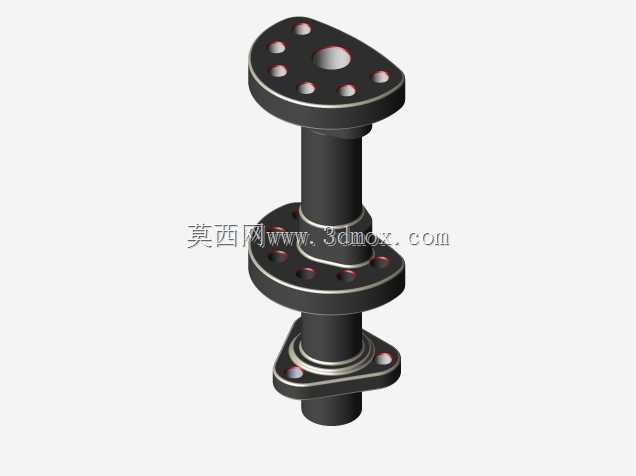

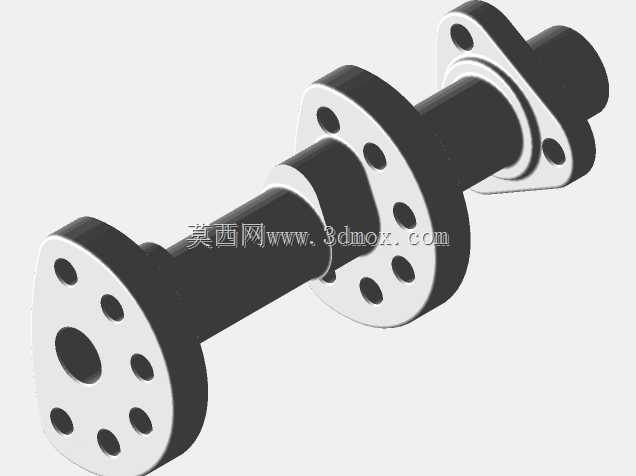

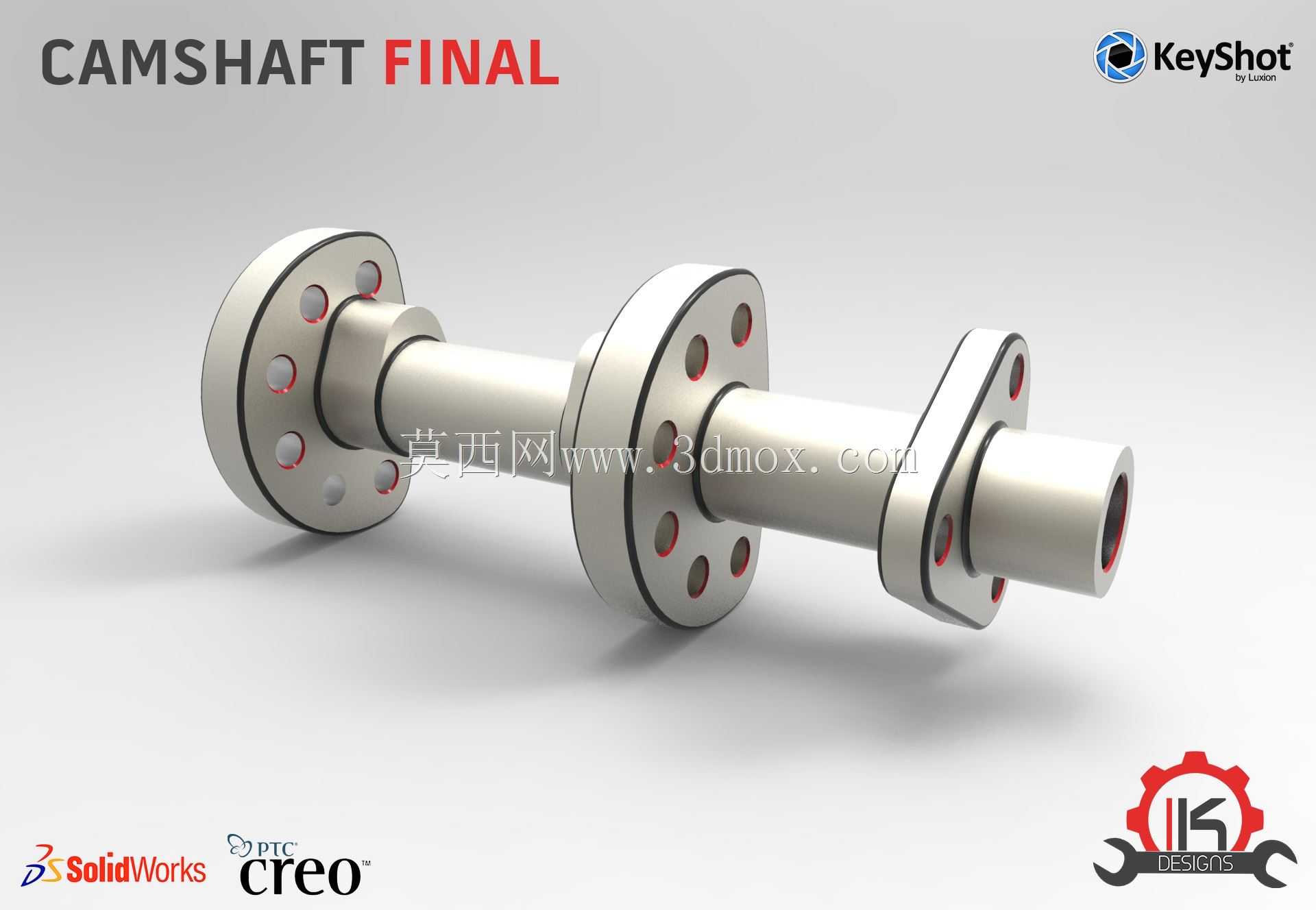

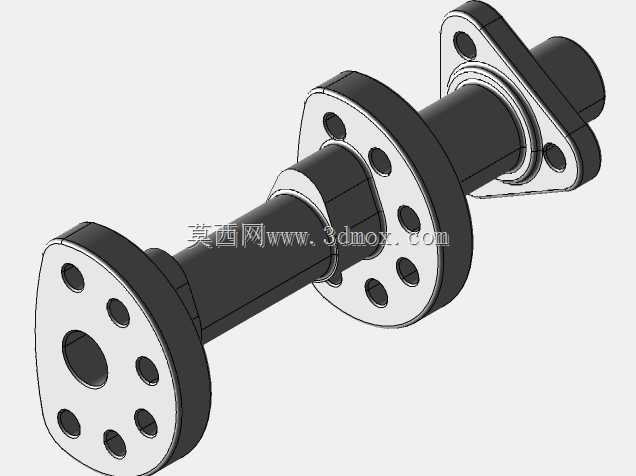

这款凸轮轴是摩托车发动机排气阀系统的核心传动部件，主要应用于小排量内燃式摩托车的动力总成中，承担着精准控制排气门启闭时序与升程的关键作用，直接决定发动机排气阶段的废气排出效率、充气效率与整体动力输出表现，是保障发动机配气机构稳定运行的核心零件。在实际工况中，凸轮轴会随发动机曲轴同步按固定传动比运转，通过自身型面的轮廓变化，将旋转运动转化为排气门的往复直线运动，精准匹配发动机不同转速下的进排气相位需求，避免排气门启闭过早或过晚导致的动力流失、废气倒灌、燃烧不充分等问题，同时配合Desmodromic气门控制结构，依靠齿轮与凸轮型面的硬接触实现气门的强制开启与闭合，摆脱传统气门弹簧的谐振限制，可适配更高转速的发动机运转场景，大幅降低高转工况下气门浮动、气门弹簧疲劳失效的风险。从设计思路来看，这款凸轮轴采用多轴段集成式结构，整体为同轴阶梯轴布局，轴身依次布置有安装定位法兰、凸轮型面工作段、支撑轴颈与输出连接端：两端的带孔法兰用于实现凸轮轴与传动齿轮、正时机构的刚性连接，法兰盘上的连接孔采用等圆周角度排布，保障传动过程中的动平衡精度，避免高速运转时产生偏磨与振动；中间的凸轮型面经过升程曲线优化，型面过渡平滑无突变，可降低气门启闭过程中的冲击载荷，减少配气机构的撞击噪音与磨损；支撑轴颈的尺寸精度与同轴度要求较高，用于与缸盖的轴承座配合，为凸轮轴提供稳定的旋转支撑，控制运转过程中的径向跳动量。在安装边界上，这款凸轮轴的轴向尺寸适配常规单缸或并列双缸摩托车发动机的缸盖内部安装空间，法兰盘的连接孔位、轴颈直径均匹配对应机型的安装基准，无需额外改装即可直接装入预设的凸轮轴腔室，安装时需保证凸轮轴的轴向定位间隙控制在合理区间，既避免轴向窜动导致的配气相位偏差，也防止间隙过小导致的热膨胀卡滞；凸轮型面与气门摇臂或挺柱的接触位置需预留合适的润滑间隙，配合发动机润滑油路的喷油润滑，可在接触面形成稳定油膜，降低长期运转的磨损量。整体结构兼顾了高转工况的强度需求与日常通勤场景的耐用性，能在摩托车全转速区间内保障排气门的精准控制，提升发动机动力响应的平顺性与燃油经济性。
