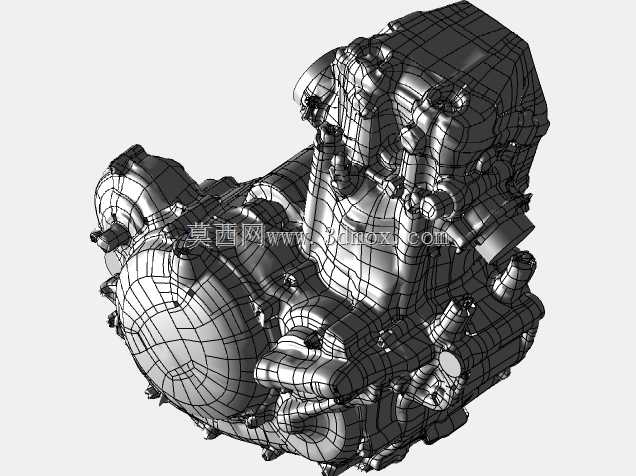

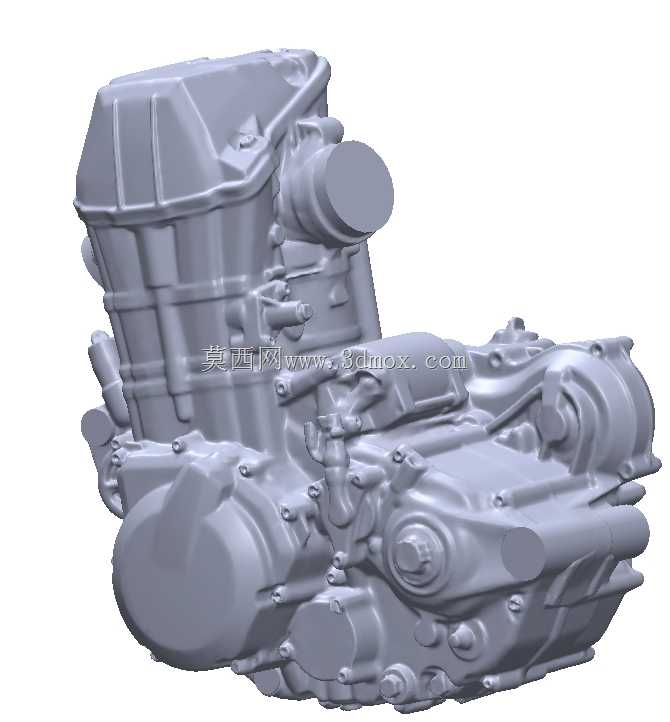

KTM500越野摩托动力单元高精度三维结构

该动力单元主要面向越野骑行场景下的两轮越野车辆配套使用，作为整车核心动力输出部件，承担着将燃油燃烧热能转化为机械动能、为车辆行驶提供持续动力输出的核心作用，可适配大排量越野骑行过程中复杂路况下的动力响应需求，满足非铺装路面爬坡、高速穿越、急加速等多种工况下的动力输出要求。从功能特性来看，该动力单元集成了燃烧做功机构、动力传输机构、变速换挡机构于一体，缸体部分采用高刚性的结构设计，能够承受大排量内燃机高压缩比做功带来的高强度冲击，保证长时间高负荷运转下的结构稳定性；曲轴连杆机构经过动平衡优化，可有效降低高转速运转过程中的振动传递，提升整车骑行的平顺性；集成式的变速箱结构与动力输出端直接衔接，能够根据不同骑行工况匹配对应的传动比，保证动力输出始终处于高效区间，兼顾低转速大扭矩爬坡与高转速极速行驶的双重需求。在设计思路上，该结构的几何基础来源于实物激光扫描采集的点云数据，在还原真实产品外形轮廓与内部结构布局的基础上，手动补充完善了安装定位点、进气接口、排气接口等关键装配边界，所有安装点位的位置精度均经过校准，可直接用于整车总装阶段的布局干涉校验、配套零部件的适配设计以及改装方案的模拟验证。从安装边界来看，该动力单元的整体外形轮廓完全还原量产实物的尺寸参数，各安装吊耳的位置、孔径、连接面的平面度均与实物保持一致，进气端接口尺寸、排气端法兰连接尺寸、输出轴的花键参数与伸出长度均符合实车装配要求，在进行整车设计匹配时，可直接将该模型导入总装环境，校验动力单元与车架、悬挂系统、进排气系统、冷却系统之间的装配间隙，提前排查布局干涉问题，也可用于学生赛车项目的动力系统选型匹配、改装方案的结构验证，以及相关零部件的逆向设计参考，帮助设计人员快速完成动力周边配套部件的结构设计，缩短整车研发的周期，降低前期设计阶段的试错成本。
