手摇驱动剪叉式小型升降作业台结构设计

这款手动剪叉式升降作业台，主要面向无外接动力源的轻载举升作业场景，常见于小型机加工车间的工件周转、仓储物流的低位码垛、设备维保的部件托举、实验室仪器的高度调整等场景，尤其适合供电不便、作业空间狭窄、举升频次不高的作业环境，可替代人力抬举完成100-500kg区间的轻载物料垂直输送，大幅降低作业人员的腰部负重损伤风险，同时避免电动升降设备的布线限制、电池维护成本问题。

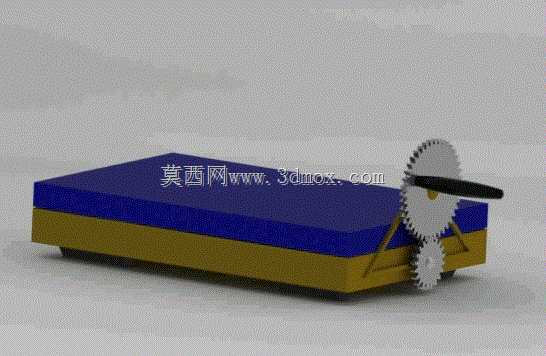

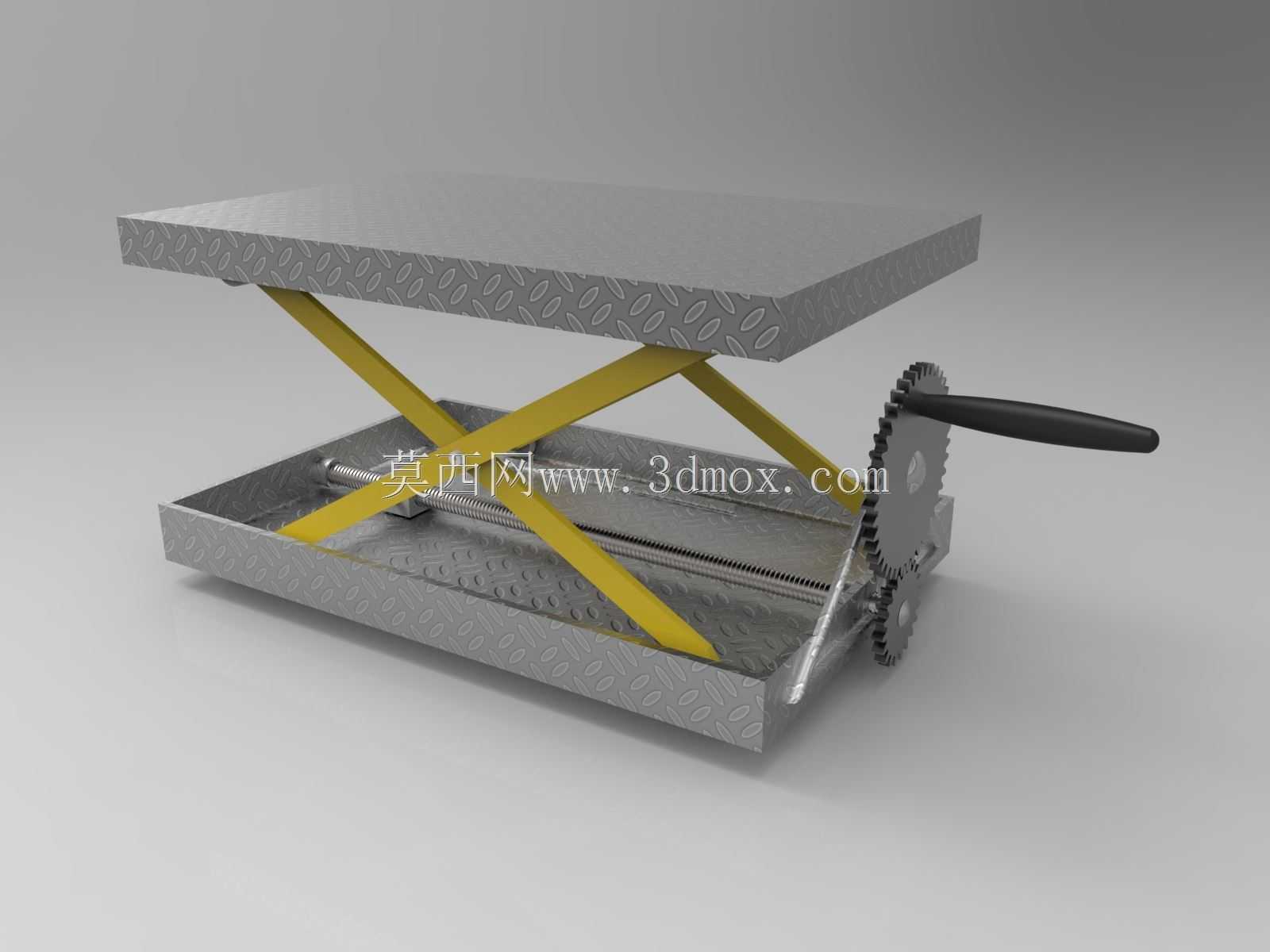

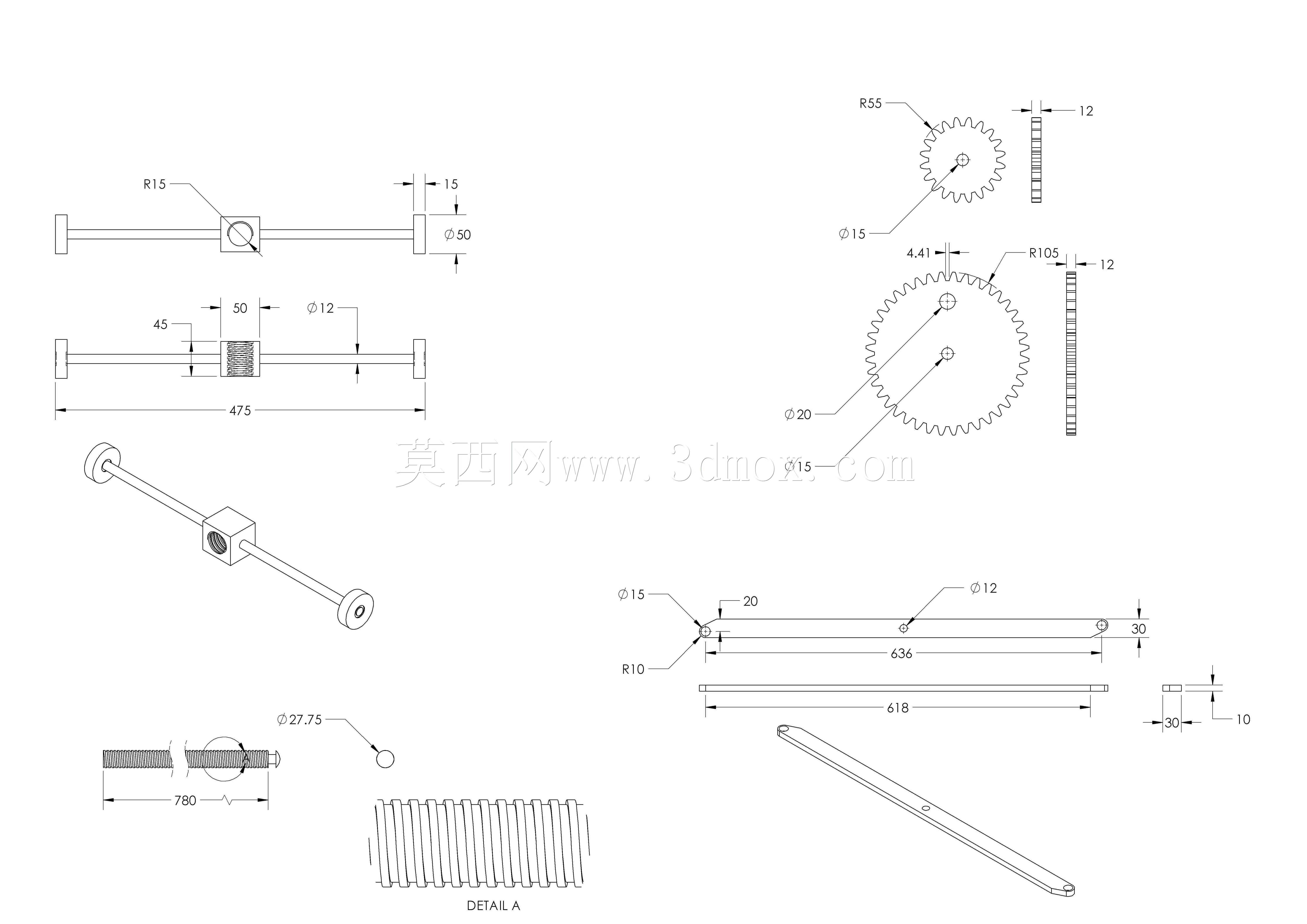

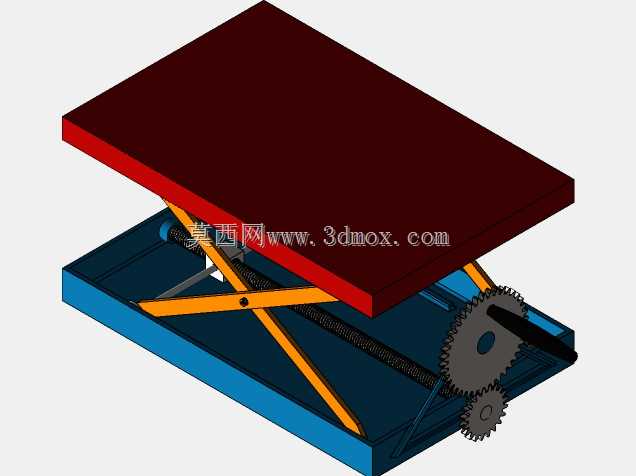

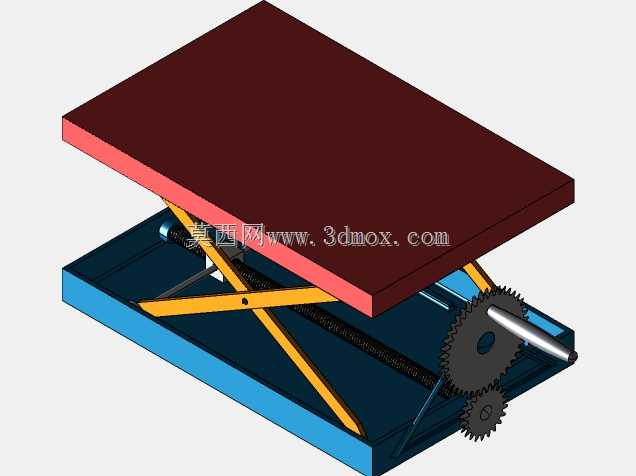

设备采用纯机械传动结构，核心驱动单元为侧边布置的手摇曲柄配合齿轮齿条传动副，摇动手柄时，齿轮组带动底座内的横向传动丝杆转动，通过丝杆螺母副拉动下层剪叉臂的铰接支点沿底座导轨做水平方向的相对位移，进而带动交叉布置的剪叉臂组完成角度变化，推动顶部承载平台平稳垂直升降，整套传动结构带有自锁特性，当停止摇动手柄时，丝杆螺母副的机械自锁力可牢牢锁定剪叉臂的张开角度，平台不会出现自主下滑、沉降问题，无需额外加装锁止机构即可保障作业安全。

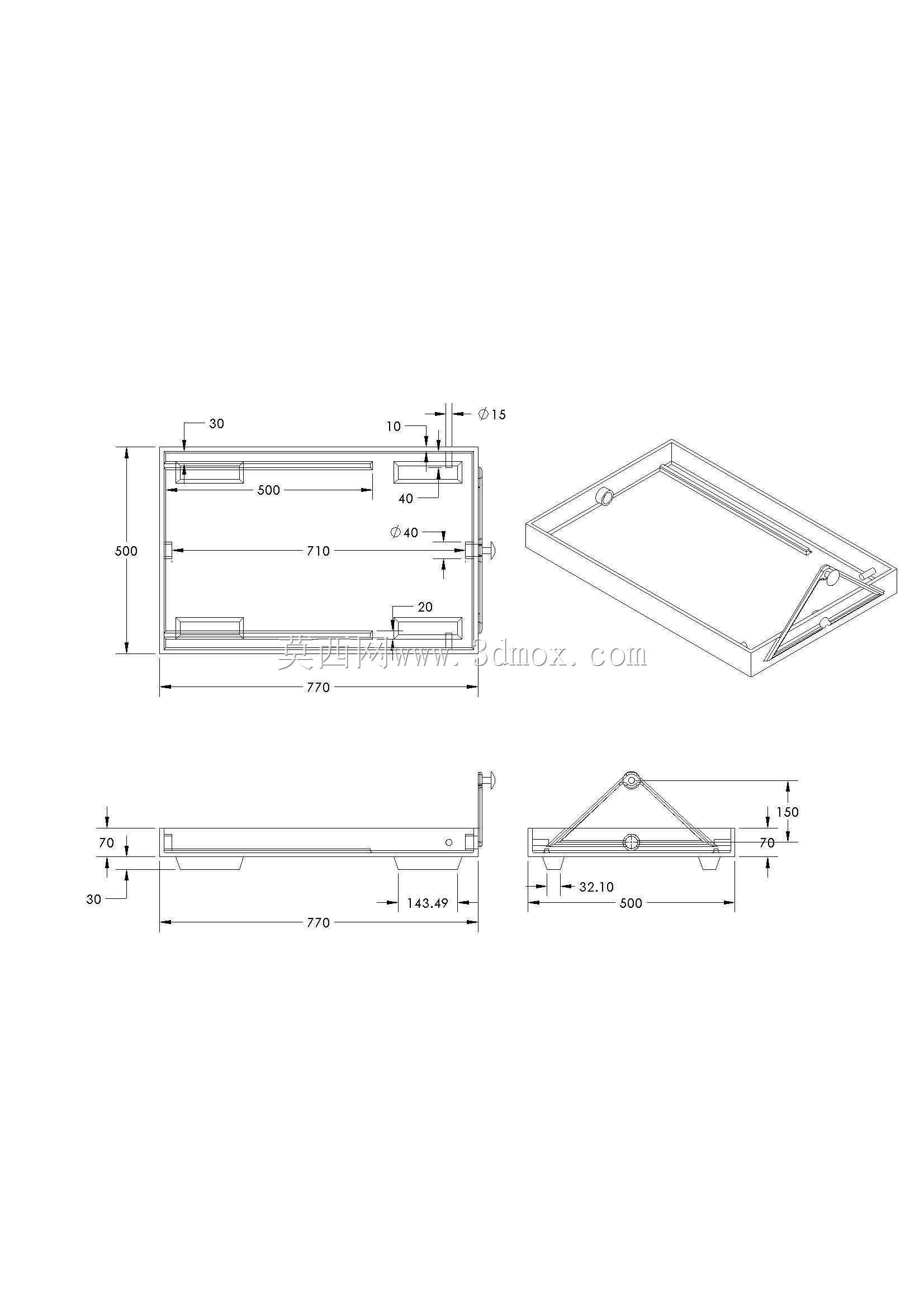

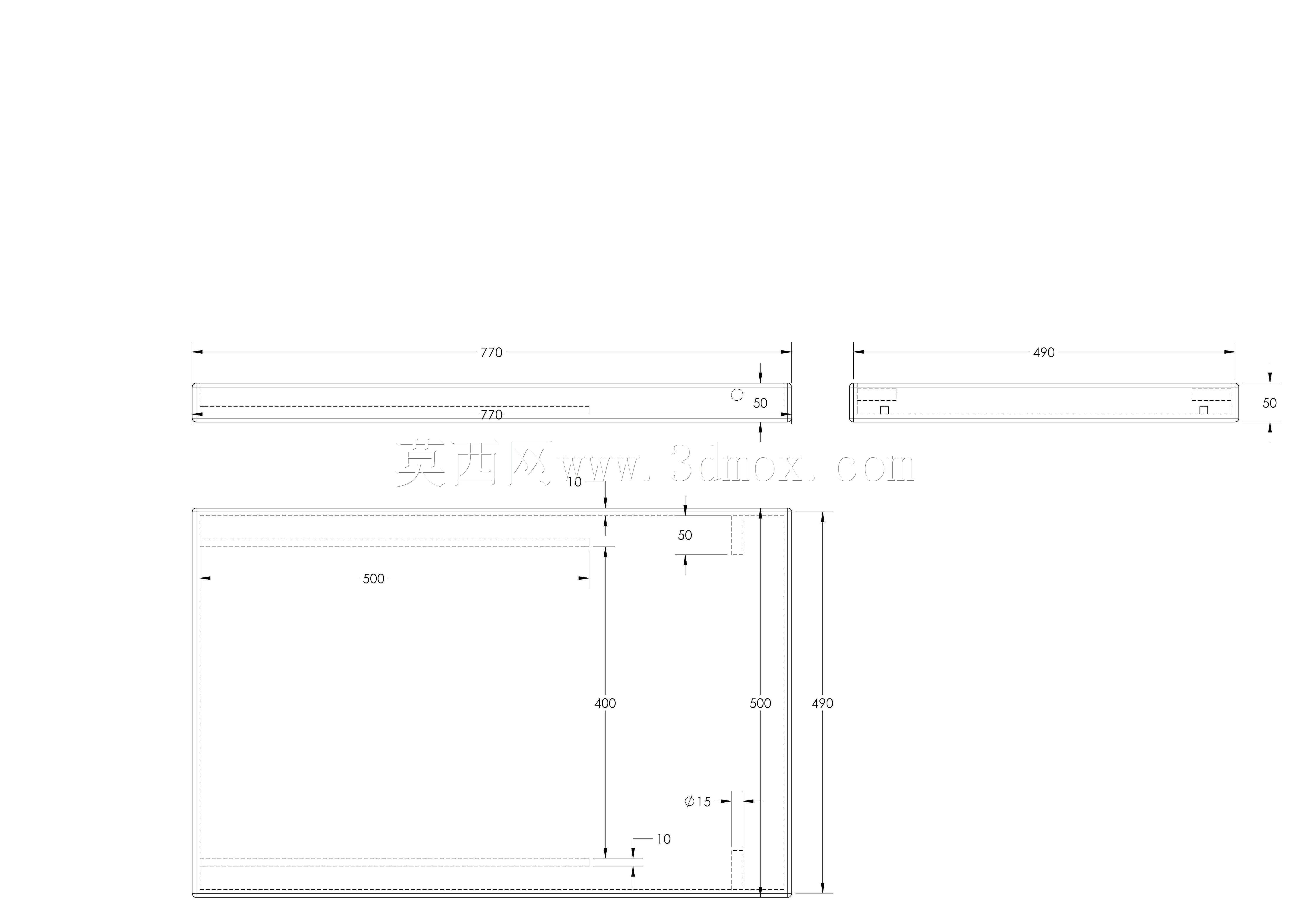

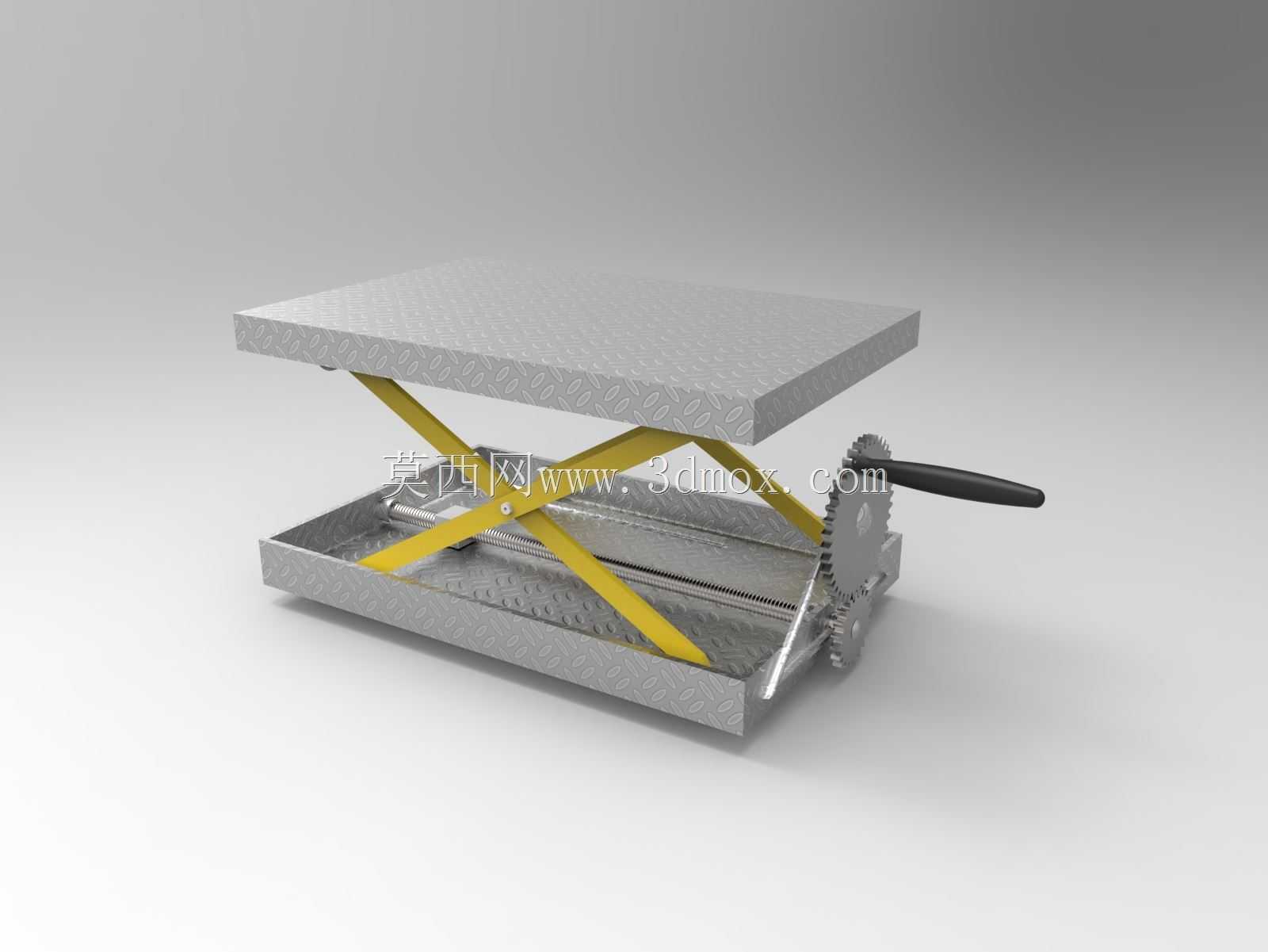

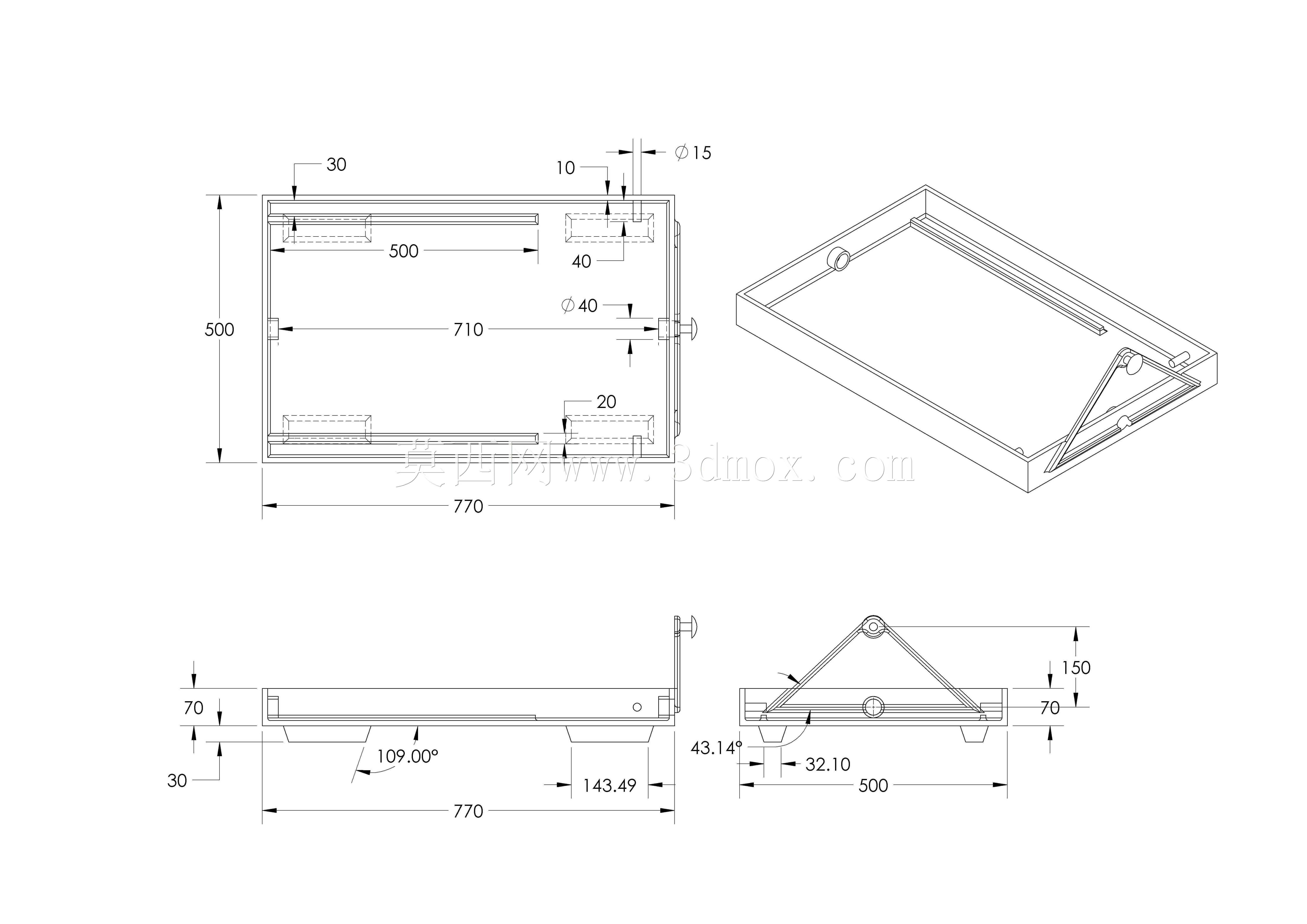

设计层面充分考虑了小型作业场景的空间限制，整体采用低趴式底座布局，收拢状态下整体高度控制在150mm以内，可直接推入设备底部、货架下层等低矮空间完成托举作业，底座与顶部平台均采用花纹钢板材质，表面的菱形防滑纹路可避免承载的工件、物料出现滑动偏移，剪叉臂采用高强度矩形钢焊接成型，交叉铰接点采用耐磨衬套配合销轴连接，长期使用也不会出现铰接间隙过大导致的平台晃动问题。

安装与使用边界上，设备无需额外打地基固定，整体为一体化组装完成的成品结构，放置在平整的水泥地面、环氧地坪上即可直接投入使用，作业时仅需预留出手摇操作的侧边空间即可，平台最大升起高度可根据作业需求调整至800-1200mm区间，完全覆盖常规人工操作的舒适作业高度范围，顶部平台边缘预留有工装安装孔位，可根据使用需求加装工件定位夹具、物料围挡、防滑橡胶垫等附属配件，适配不同行业的个性化作业需求。

相较于液压式手动升降台，这款纯机械结构的设备不存在液压油泄漏、密封件老化更换的问题，日常仅需定期给铰接销轴、传动丝杆、齿轮副加注润滑脂即可完成维护，整体使用寿命更长，低温环境下也不会出现液压油黏度上升导致的操作费力问题，可在常温、低温车间、户外临时作业等多种环境下稳定工作。
