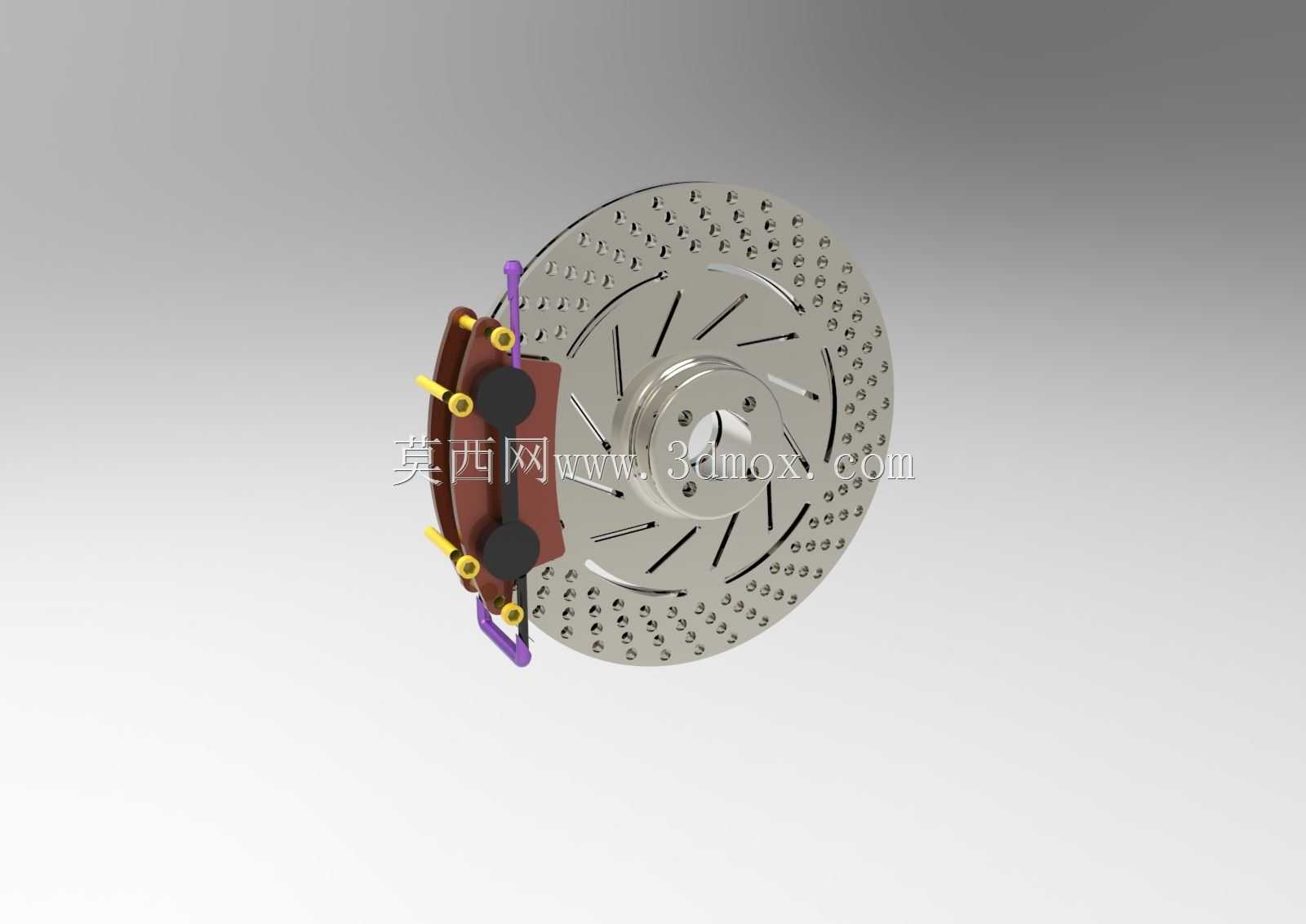

通风划线盘式制动卡钳刹车总成结构

该盘式制动结构广泛应用于乘用车辆、轻型非道路代步车辆的轮端制动系统中，作为车辆行驶安全的核心执行部件，承担着将液压推力转化为摩擦制动力矩的核心作用，可在车辆减速、驻车、紧急制动工况下，通过夹紧制动盘产生足够摩擦力，抵消车轮转动动能，实现车辆速度控制与停驶功能，相比传统鼓式制动结构，其散热效率更高、热衰退抗性更强、制动响应速度更快，在高频制动、长下坡制动场景下能维持稳定的制动输出，避免制动力衰减带来的安全隐患。

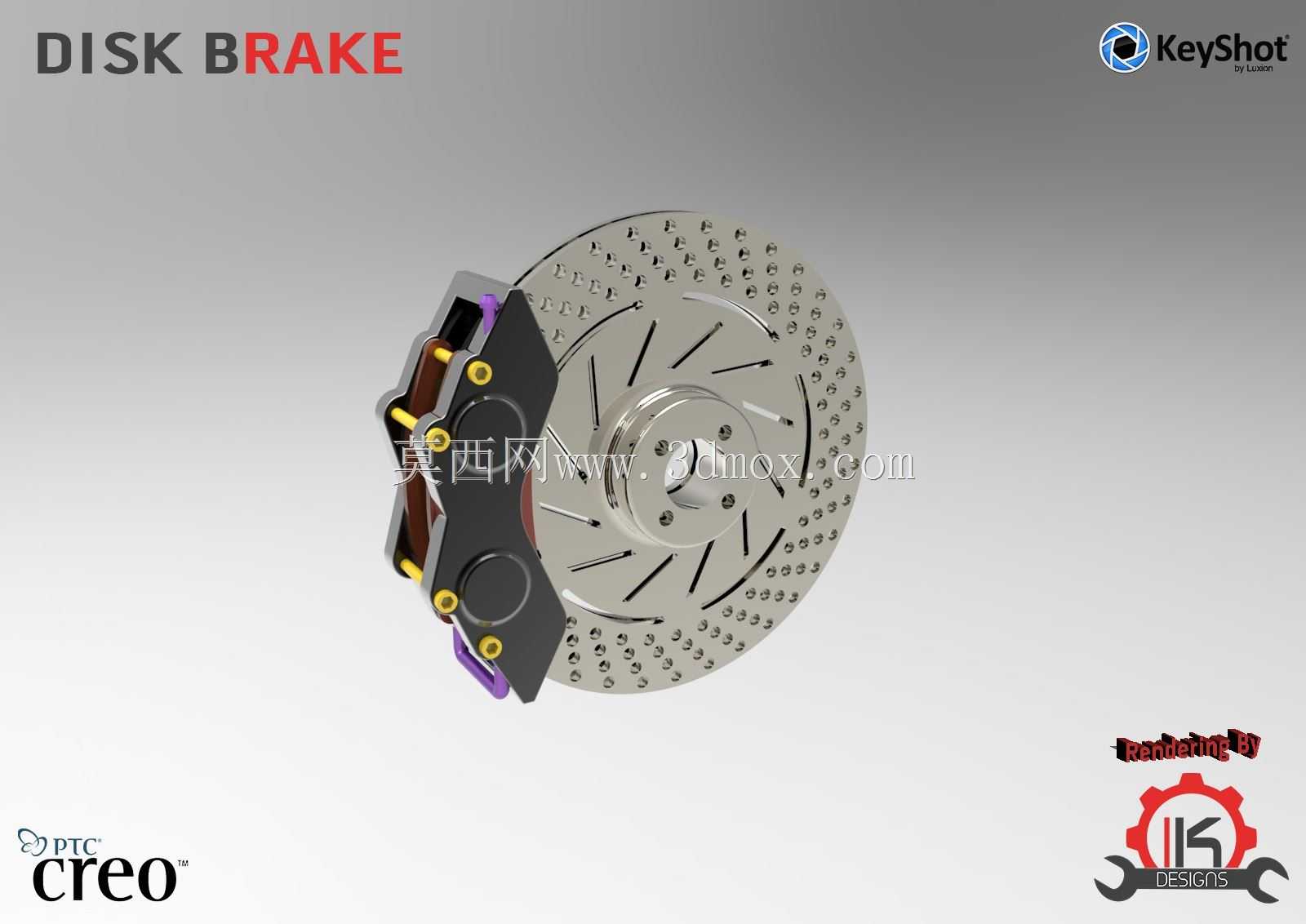

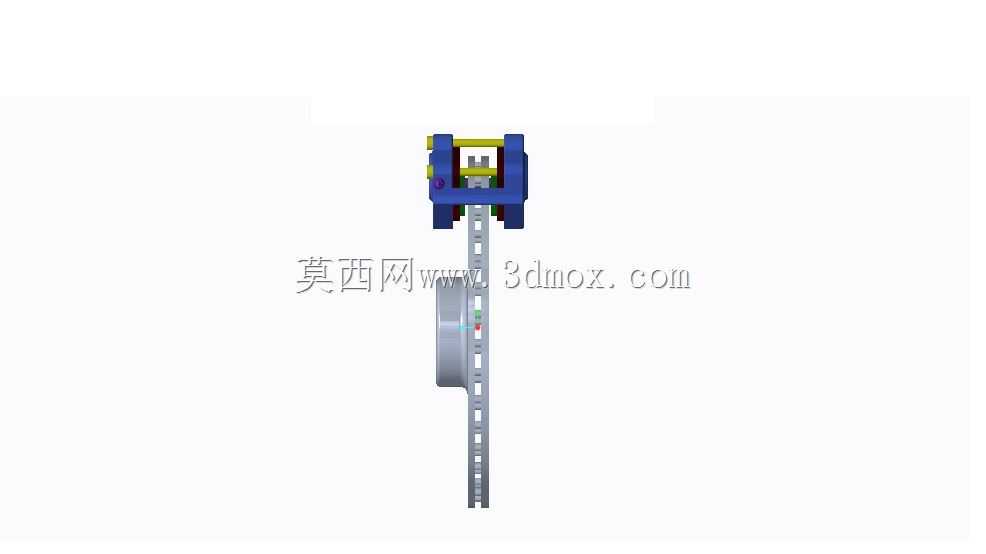

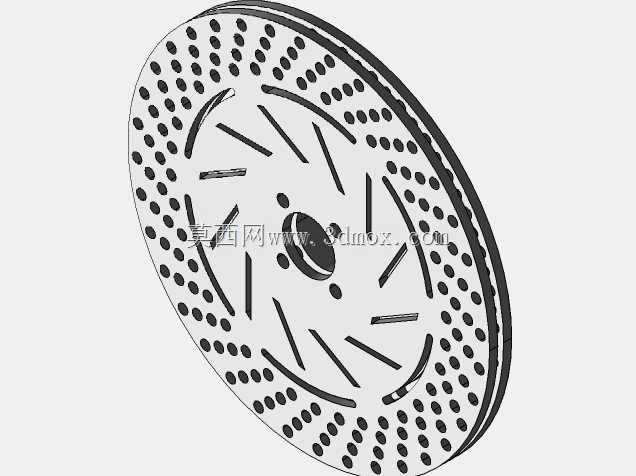

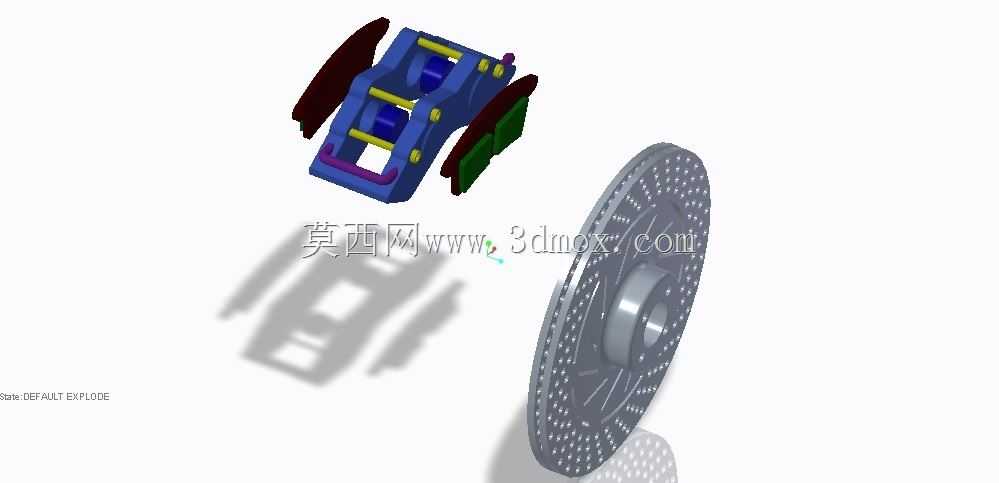

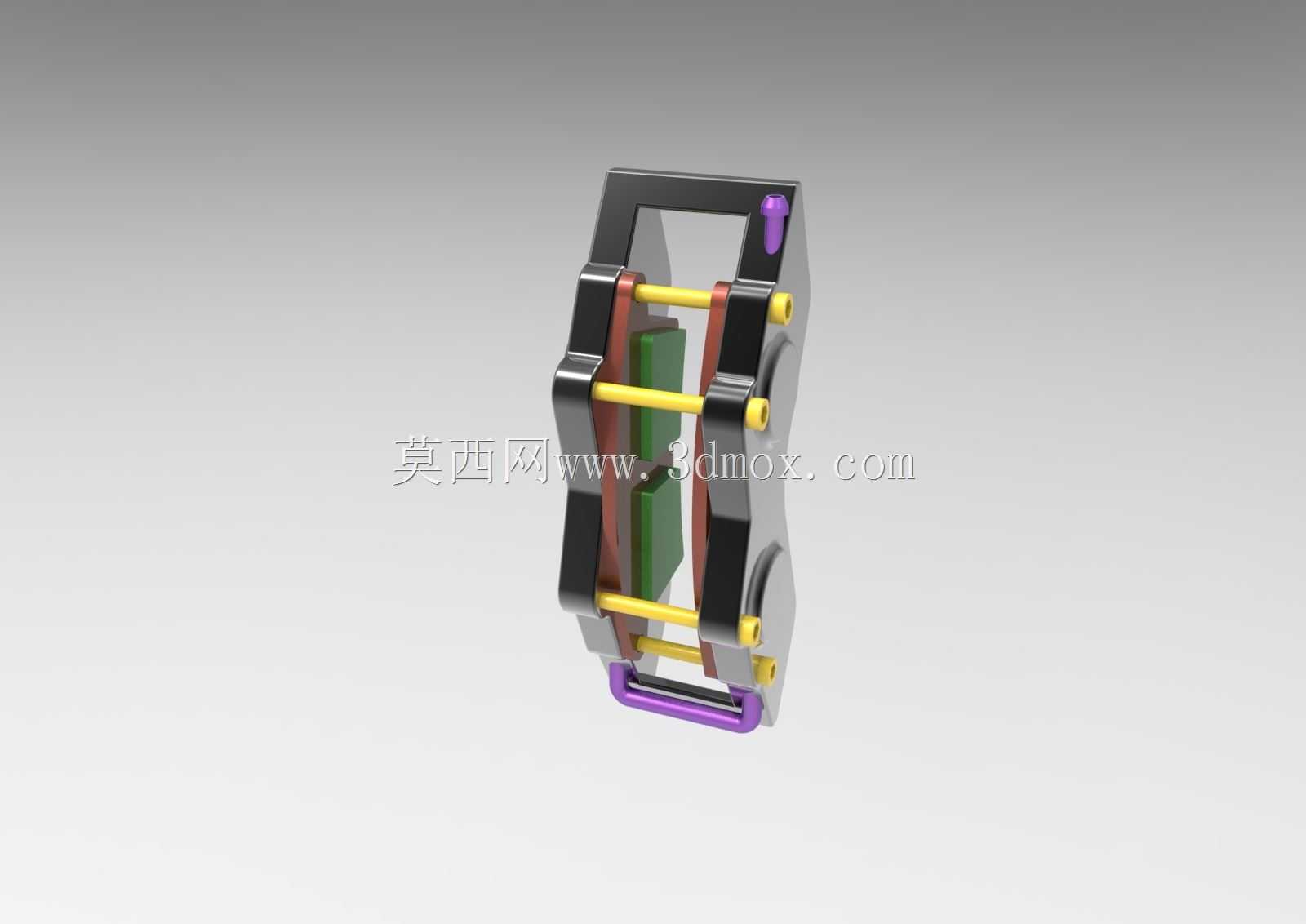

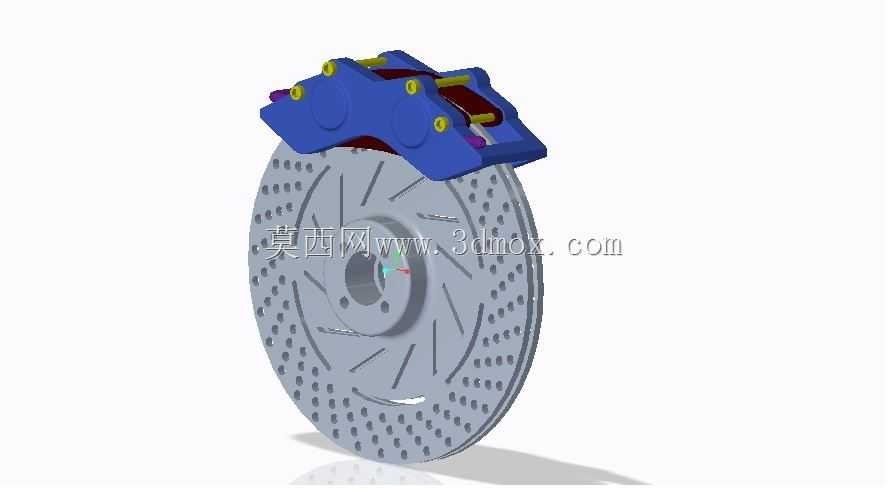

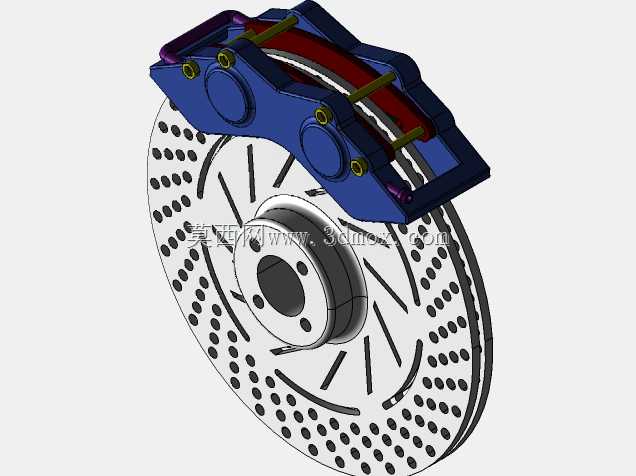

从功能特性来看，该结构采用浮动卡钳式设计，制动盘为通风划线打孔结构，盘面分布的径向通风道可在车轮转动时形成空气对流，快速带走摩擦产生的热量，盘面的划线与打孔结构一方面可以刮除制动片表面的磨屑与水膜，避免雨天、泥污路况下制动片与盘面间形成水滑层导致制动力下降，另一方面可以打破摩擦面的空气边界层，提升散热效率，同时减少制动片与盘面的贴合共振，降低制动异响概率。卡钳本体集成液压驱动气缸，制动时液压油注入缸体推动活塞伸出，将内侧制动片压向制动盘盘面，同时卡钳本体在导向销上浮动滑移，带动外侧制动片同步压向盘面，实现两侧制动片对制动盘的双向夹紧，无需双侧布置液压管路即可实现均衡夹紧力，整体结构紧凑、传动效率高。

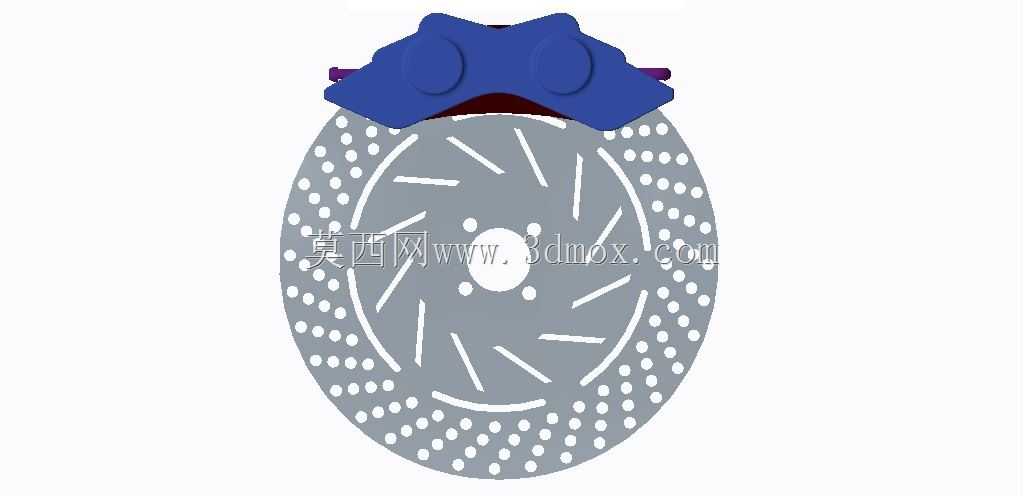

从设计思路来看，该结构在设计时优先考虑轮端安装空间的适配性，卡钳的安装耳位采用标准化孔距设计，可适配多数乘用车辆的转向节安装接口，制动盘的中心定位孔、螺栓安装孔位按照常规轮端轮毂尺寸匹配，安装时无需对原有轮端结构做大幅改动即可完成适配。设计过程中未设定极端性能参数，偏向通用场景下的结构验证，卡钳本体的外形做了圆弧过渡处理，避免轮端转动时与周边悬架、轮毂部件发生运动干涉，制动盘的厚度、直径尺寸按照常规紧凑型车辆的轮端空间预留了足够的安装间隙，卡钳与制动盘的单边间隙控制在合理范围，既避免制动拖滞带来的不必要能耗，又保证制动响应的及时性。液压缸体的密封槽结构预留了密封圈安装位置，可保证液压回路的密封性，避免制动液泄漏导致制动失效，导向销位置预留了润滑与防尘结构空间，可减少长期使用后的卡滞风险，保证卡钳浮动动作顺畅。
