FSAE方程式赛车钢管空间桁架底盘结构

该结构为面向大学生方程式赛事打造的赛车承载式底盘，是FSAE赛车整车上所有系统的安装基体与核心承载部件，在赛事场景中承担着承载车手、动力总成、悬架系统、转向机构、制动系统以及各类电控附件的核心作用，同时需要在高速过弯、紧急制动、极限加速甚至突发碰撞的工况下，为车手提供可靠的生存空间与结构防护，是方程式赛车设计环节中决定整车动态性能与安全性能的核心部件。

从实际用途来看，该底盘完全围绕FSAE赛事的竞技需求设计，既需要满足赛事规则中关于车手座舱空间、结构强度、碰撞防护的强制要求，也要兼顾整车轻量化与刚性平衡的竞技需求，为赛车的操控响应、重量分配、动态极限提供结构基础。区别于民用车辆的底盘结构，这类钢管桁架式底盘不需要兼顾日常行驶的舒适性与NVH表现，所有结构设计都围绕赛事场景下的性能与安全目标展开。

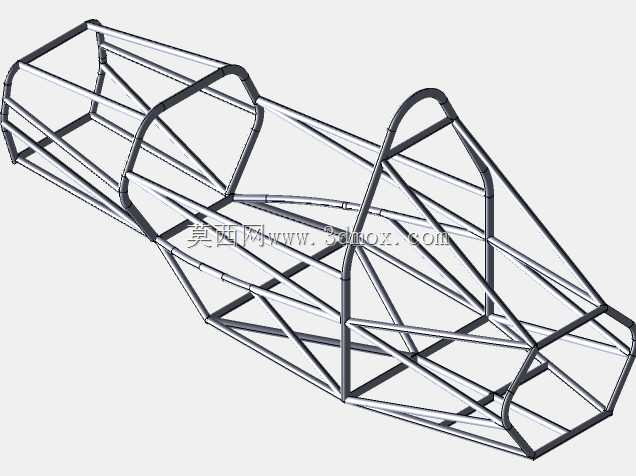

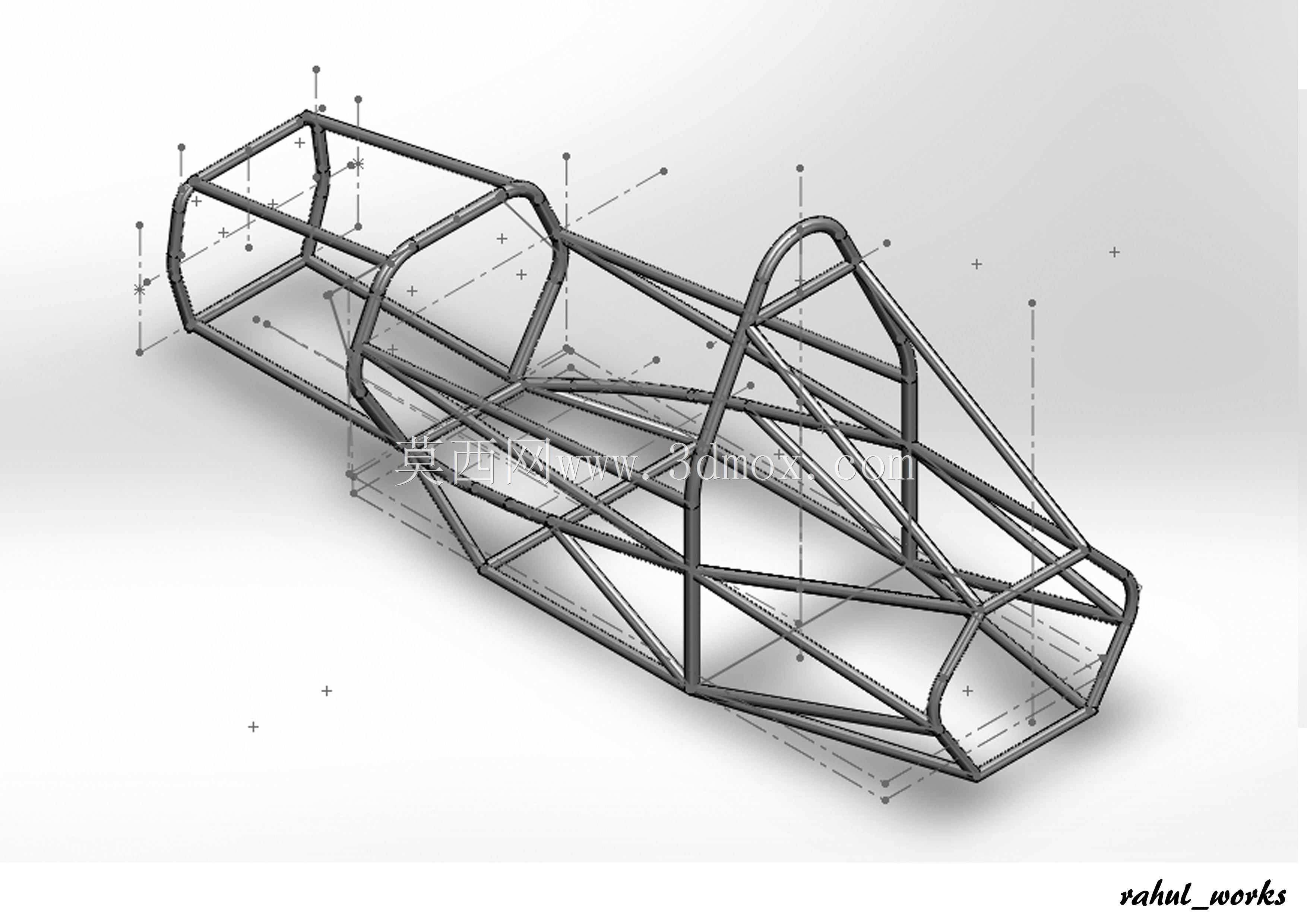

在功能特性上，该底盘采用空间钢管桁架结构，通过不同管径、壁厚的合金钢管焊接形成整体空间受力体系，能够将各个方向的载荷通过管架结构均匀分散到整个底盘框架上，相比单体壳结构具备加工门槛低、结构修改灵活、碰撞吸能表现可控的优势，非常适合学生赛事团队的加工与调试需求。框架前部预留了前悬架安装点、前防撞结构安装位与转向机构布置空间，中部座舱区域严格按照规则要求预留了车手乘坐、安全带安装、操控踏板布置的边界，后部则预留了动力总成安装、后悬架固定、散热系统布置的空间，所有安装点位的位置都经过载荷路径优化，避免出现应力集中的薄弱区域。

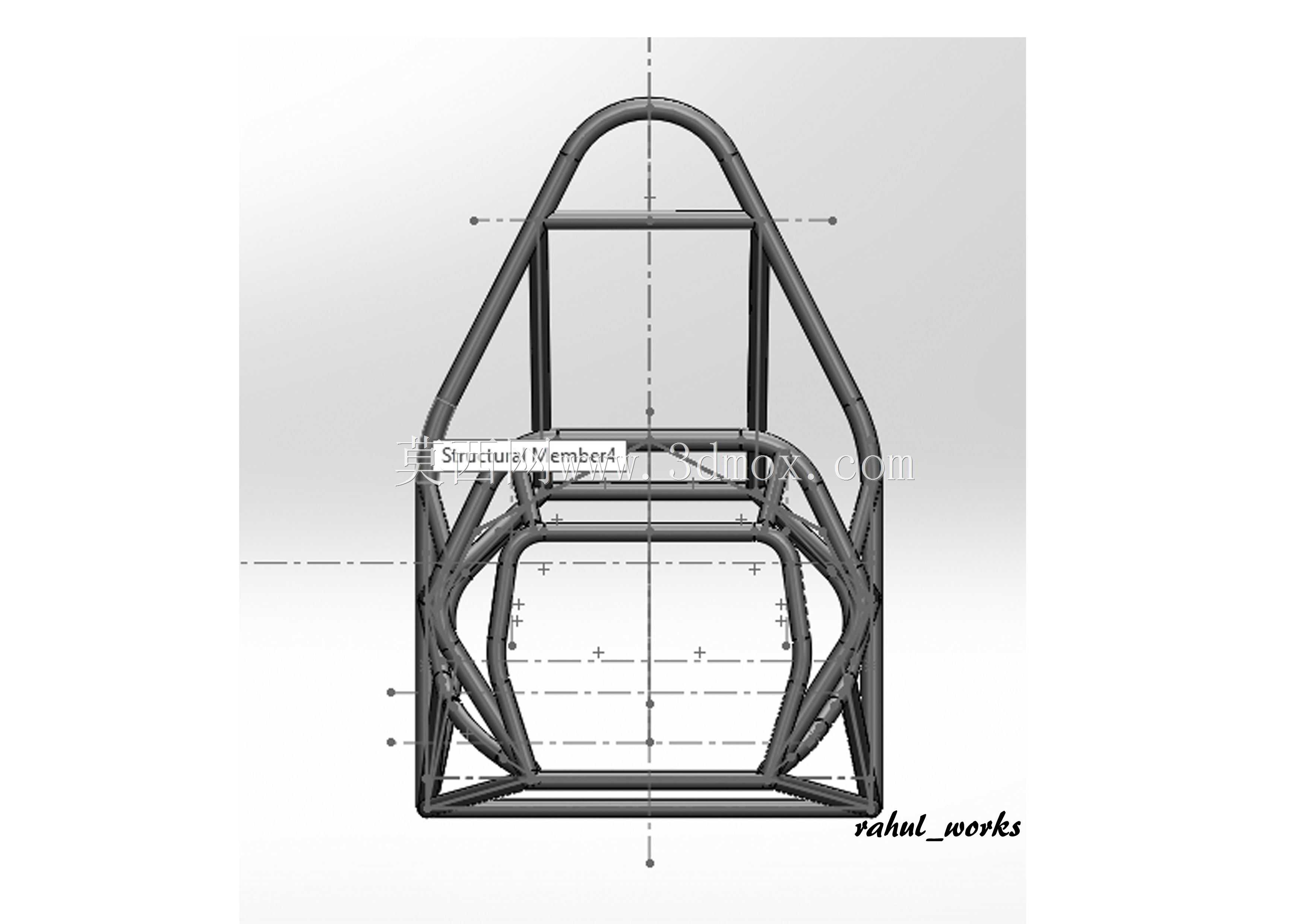

设计思路上，该底盘严格遵循1:1的实车尺寸比例构建，所有维度都对应真实世界的装车尺寸，完全符合FSAE赛事规则手册的相关强制要求。设计过程中首先确定了整车的轴距、轮距、车手坐姿H点位置作为核心基准，再围绕载荷传递路径规划钢管的走向，让主要受力方向的钢管尽可能保持直线传力，减少弯折带来的应力集中与结构重量浪费；座舱区域的防滚环结构按照规则要求设计了足够的截面尺寸与支撑结构，确保在侧翻、顶部承压的工况下能够保留足够的车手生存空间；前后部的结构则在保证安装强度的前提下尽可能简化结构，配合整车重量分配目标调整前后段的结构重量占比，帮助整车实现接近50:50的前后轴荷分配。

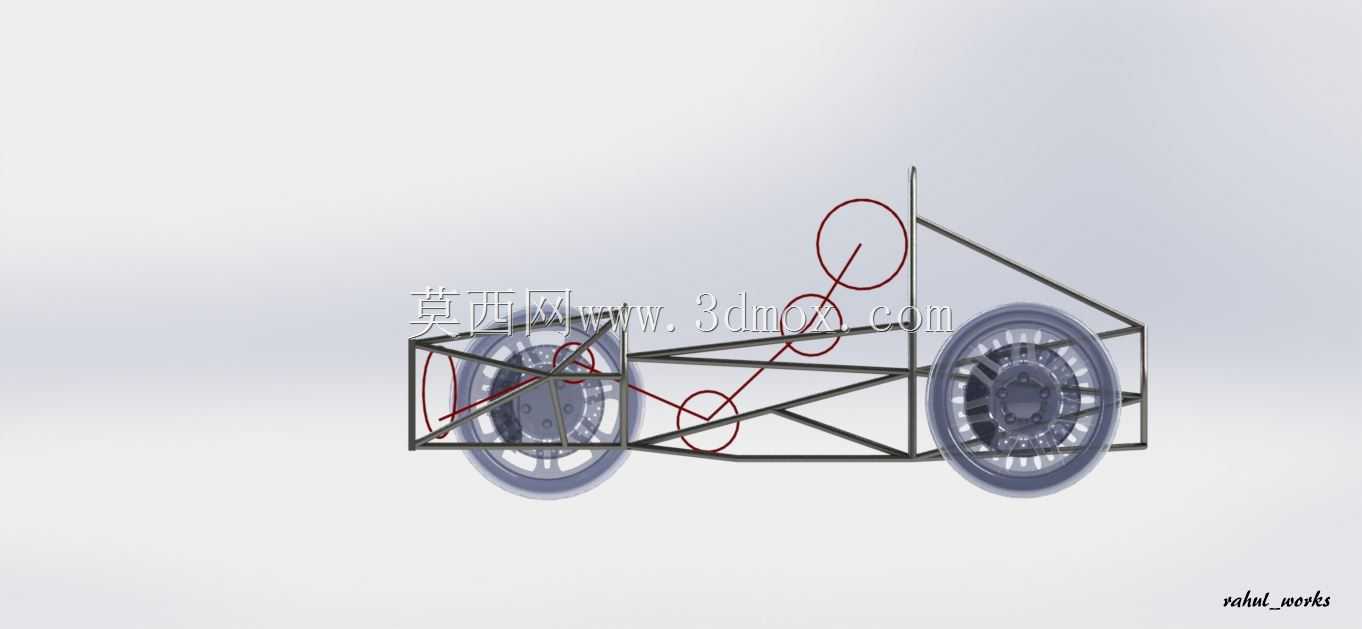

从外形尺寸与安装边界来看，该底盘的整体外廓尺寸完全匹配FSAE赛事的整车尺寸限制，前部宽度收窄以匹配前轮转向的跳动边界，避免转向过程中轮胎与车架发生干涉；座舱区域的宽度兼顾了不同体型车手的乘坐空间与侧边防撞结构的布置要求，两侧的侧边防撞管按照规则要求形成连续的防护结构；后部框架的宽度匹配动力总成与差速器的安装尺寸，预留了后轮跳动的运动空间，所有安装点的位置都预留了足够的工装操作空间，方便实车加工过程中的焊接、装配与后期调试修改，能够直接作为FSAE赛车团队设计自身车架的参考基准，也可用于相关赛事的结构教学与方案验证场景。
