单人自转旋翼飞行器结构三维设计

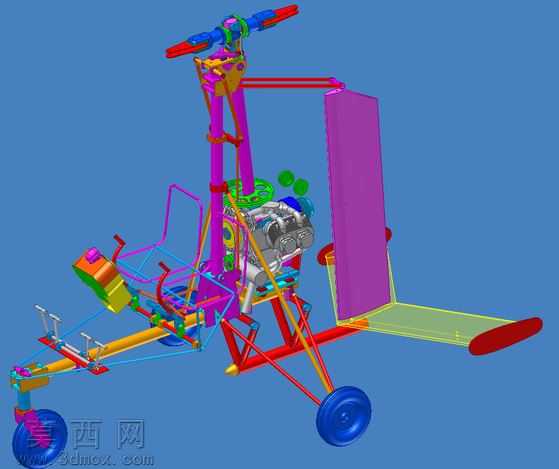

本作品为单人自转旋翼飞行器的完整三维结构设计，依托三维建模软件完成全零部件的参数化搭建与装配校验，完整还原了自转旋翼机的核心机械结构与布局逻辑。建模过程中首先完成整体坐标系的标定，按照从核心承载结构到外围功能部件的顺序逐步搭建：首先构建主体桁架式机身框架，采用不同色彩的材质区分不同功能的管材构件，红色杆件为主承力起落架与底部支撑结构，紫色杆件为上部旋翼塔架与座椅支撑结构，黄色杆件为前部操纵机构安装梁，通过精准的配合约束还原桁架结构的连接节点，确保各杆件的空间角度、连接位置完全符合自转旋翼机的力学承载要求。旋翼系统部分完成了双叶主旋翼的建模与装配，对旋翼桨夹、倾斜操纵机构、周期变距拉杆等细节构件做了完整还原，不同功能的操纵连杆采用差异化色彩材质区分，清晰展现旋翼操纵的传动路径，可直观观察旋翼系统的偏转活动范围与结构干涉情况。动力系统部分搭建了后置活塞式发动机模型，还原了发动机的外部轮廓、散热鳍片、安装固定脚位，以及动力输出端与推进螺旋桨的连接结构，明确发动机在机身尾部的安装位置与重心匹配关系。起落架部分采用前三点式布局，对前轮转向机构、主起落架的连接支架、橡胶轮胎的轮廓结构都做了细致建模，轮胎采用蓝色半光泽材质模拟橡胶质感，金属支架采用金属质感材质区分。机身尾部搭建了垂直安定面结构，采用半透明紫色材质展示尾翼的轮廓与安装位置，前部操纵区域完成了操纵杆、脚踏、座椅安装位的结构建模，不同功能的操纵部件采用绿、橙、黄等差异化色彩材质区分，清晰展现座舱区域的人机操作布局。整体装配完成后通过软件干涉检查功能校验了所有活动部件的运动空间，确保旋翼偏转、起落架转向、操纵机构动作时无结构冲突，各部件的材质配色遵循功能区分原则，无需剖切即可直观识别不同系统的构件组成，完整展现了轻型自转旋翼机从承载框架、动力系统、旋翼系统到操纵起落系统的全部结构逻辑，可作为轻型航空载具结构学习、改装设计的三维参考模型。
