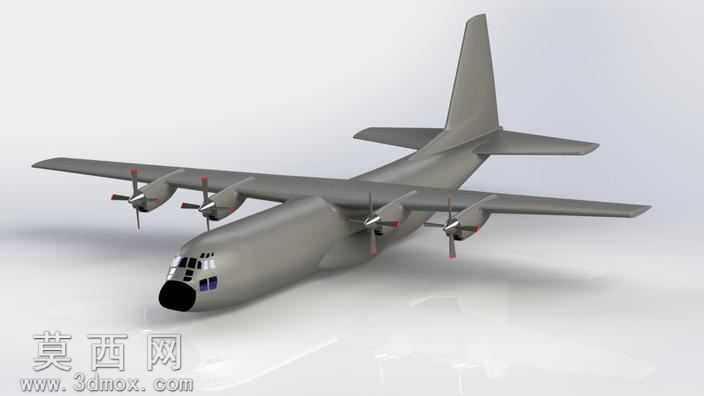

C130运输机三维仿真建模设计作品

本作品围绕C130战术运输机开展全尺寸三维建模设计，建模阶段依托参数化建模逻辑，先以机身中轴线为基准搭建整体骨架线，依次勾勒机头钝圆整流罩、中段增压货舱、尾部上翘舱门的轮廓曲线，通过多截面曲面命令生成顺滑的机身蒙皮曲面，反复调整曲面曲率保证机身过渡无突兀折角，还原实机宽大货舱对应的粗壮机身特征。机翼部分采用上单翼布局建模逻辑，先绘制翼根到翼尖的翼型剖面，按照实机的下反角度与安装角定位机翼位置，通过加厚曲面生成机翼实体，同时在机翼下方预留四台发动机的安装接口，精准匹配发动机短舱的悬挂位置。尾翼部分分别构建垂直安定面、水平安定面的曲面结构，还原垂尾后掠、平尾安装于垂尾中段的经典布局，保证尾翼操纵面的分区结构清晰可见。动力系统建模阶段，针对四台涡桨发动机的短舱结构做细节还原，分别制作发动机整流罩、桨毂、四叶螺旋桨的独立零件，螺旋桨桨叶按照翼型扭转角度做参数化调整，还原桨叶从根部到尖部的弦长变化与扭转规律，同时对发动机排气管、散热口等外部细节做凹凸结构处理，避免模型外观过于简化。起落架部分按照前三点式布局建模，分别构建前起落架双轮结构、主起落架串列双轮结构，还原起落架减震支柱、收放连杆、轮胎胎纹的细节特征，保证起落架与机身、机翼的连接位置完全匹配实机结构。渲染阶段采用哑光军灰色金属材质模拟机身蒙皮，调整材质粗糙度还原航空铝合金蒙皮的半哑光质感，螺旋桨桨叶采用深灰色金属材质搭配红色桨尖标识，驾驶舱风挡采用半透明深色玻璃材质，添加轻微反射效果模拟玻璃的光学特性，机头雷达罩采用深黑色哑光材质区分于机身。场景布光采用三点布光逻辑，主光源从侧上方45度投射，突出机身曲面的光影过渡，辅助光源补光弱化暗部死黑，添加环境反射贴图提升金属材质的真实感，最终渲染效果清晰展现整机的气动布局与结构特征，可用于航空科普展示、虚拟仿真场景搭建等用途。
